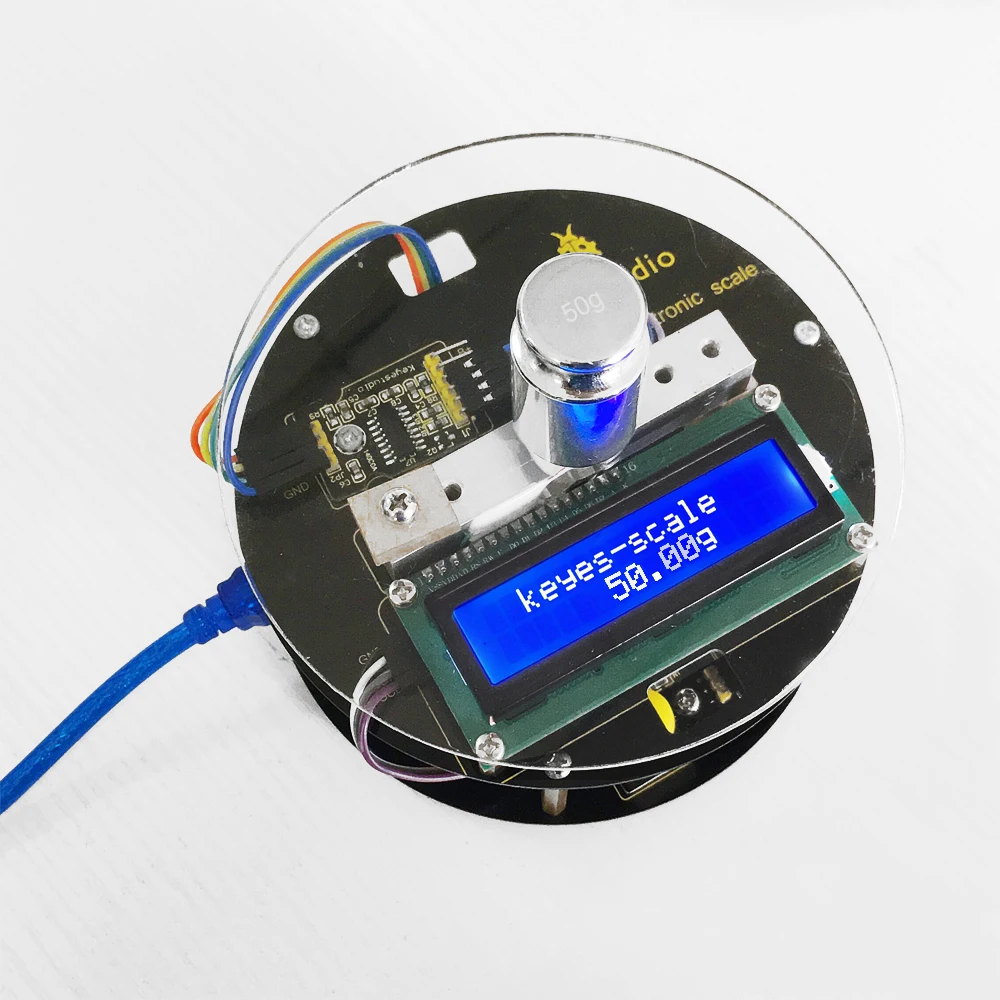

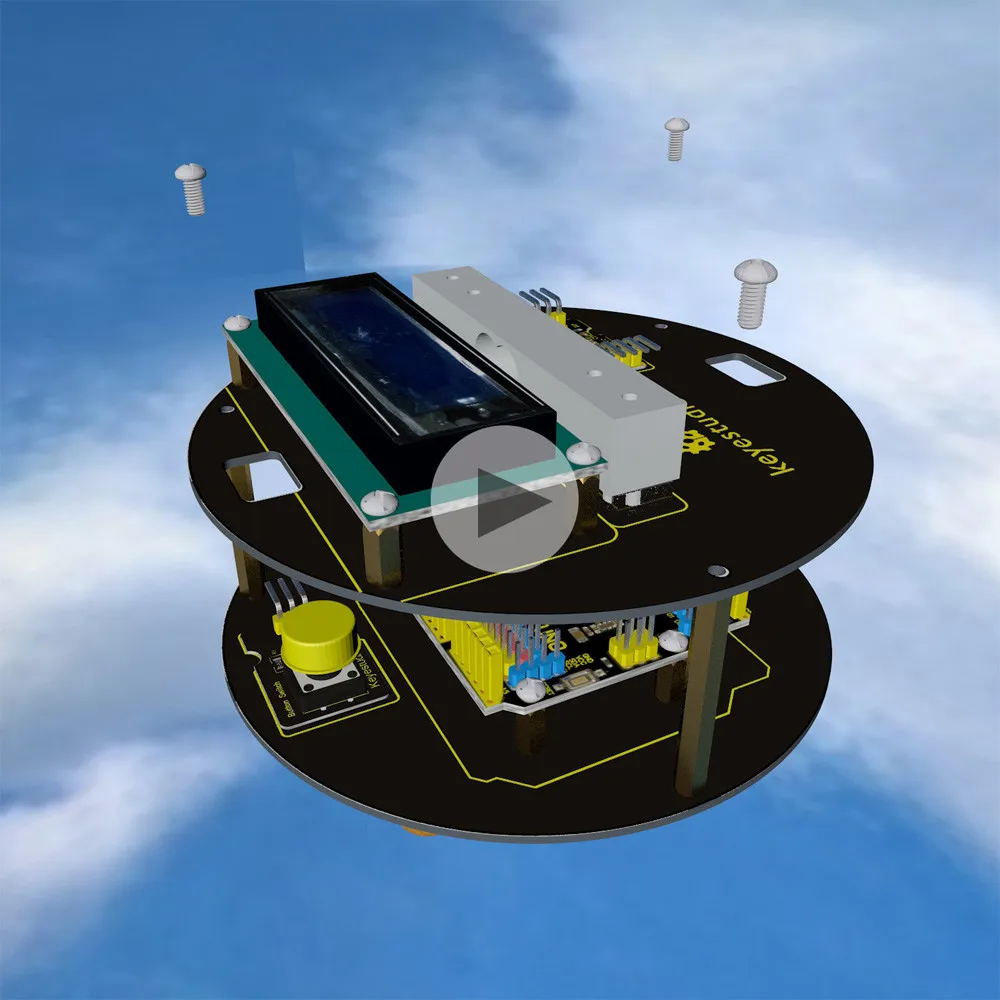

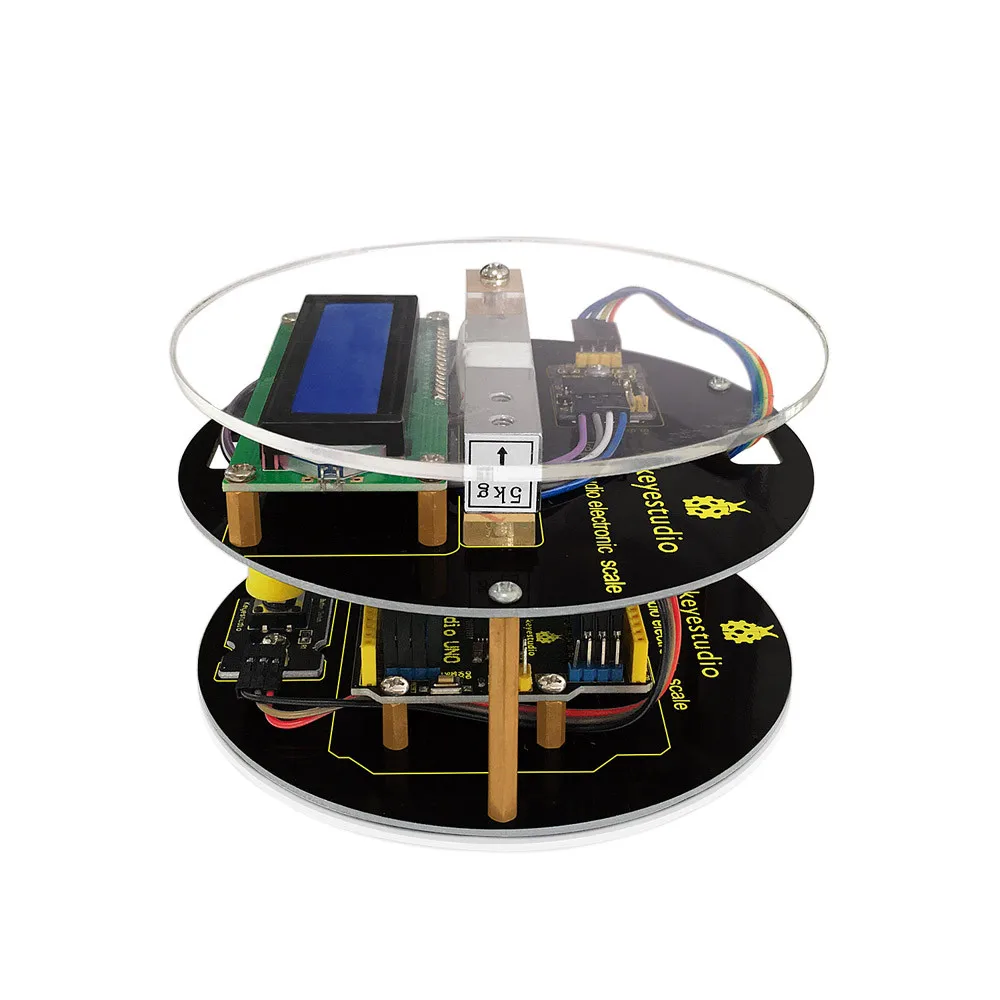

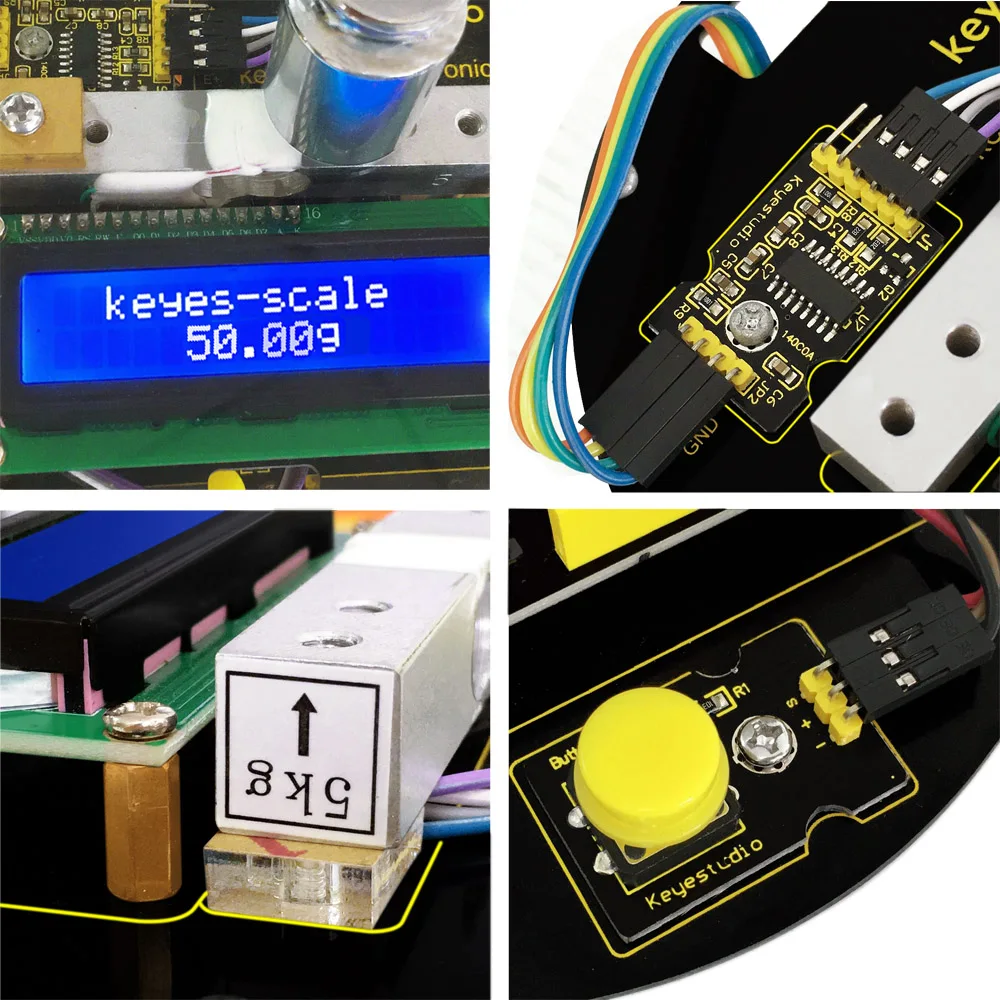

Электронные весы обычно видны в нашей повседневной жизни, с функцией взвешивания. Профессиональные весы на рынке имеют больше функций, и их точность выше. Есть ли возможность для любителей DIY свои собственные электронные весы с тем, что они научились? Вы можете! Легко сделать электронные весы с открытым исходным кодом. Вам просто нужноМодуль взвешивания, чип AD (hx711), который специализируется на взвешивании, и Arduino с соответствующей папкой. Все становится так легко!

Принцип

Электронные весы весят силу в зависимости от небольшой деформации, вызванной прессованием металла. В нем используется наиболее часто используемых измеритель деформации для того чтобы измерить деформации. В обычном приложение использует возможности измеритель деформации соблюдены на уход за кожей лица этого датчика, для того чтобы измерить силу отверстия с помощью датчика.
HX711 представляет собой чип 24 бит a \ аналого-цифрового преобразователя с, предназначенный для высокая точность датчика взвешивания. По сравнению с другими ЧИПАМИ аналогичного типа, этот чип отличается высокой интеграцией, быстрым реагированием и сильной защитой от помех, встроенной внешней схемой, требуемой другими чипами, включая источник стабилизированного напряжения и генератор часов на чипах. Это уменьшает стоимость полной машины по шкале, и в то же время улучшает ее производительность и надежность. Интерфейс и программы этого чипа и микрофона очень просты. Все управляющие сигналы управляются pins, без регистра программирования внутреннего чипа. Вход и выберите переключатель, чтобы выбрать произвольный канал A или B, подключите его к программируемом усилителю с низким уровнем шума. Коэффициент усиления в канале A составляет 128 или 64 бит, а его соответствующие амплитуды различных входных сигналов при полной нагрузке, соответственно, ± 20 мВ или ± 40 мВ. Усиление в канале B фиксируется 32, используется для обнаружения параметров системы. Источник стабилизированного напряжения, предложенный чипом, может напрямую поставлять питание для внешнего датчика и преобразователя A \ D, нет необходимости в дополнительной аналоговой мощности на основной плате. Осциллятор часов не требует внешнего устройства. Автоматический сброс облегчает инициацию при открывании.

Параметры

1. Канал A или B может выбрать другой вход.
2. Коэффициент усиления 64 или 128 в программируемом усилителе с низким уровнем шума.
3. Источник стабилизированного напряжения, предложенный чипом, может напрямую поставлять питание для внешнего датчика и преобразователя A \ D.
4. Осциллятор часов не требует внешнего устройства. При необходимости, возможно использование внешнего кристаллического осциллятора или часов.
5. Функция автоматического сброса
6. Все управляющие сигналы управляются pins, без регистра программирования внутреннего чипа.
7. Альтернативный 10 Гц или 80 Гц скорости выходных данных

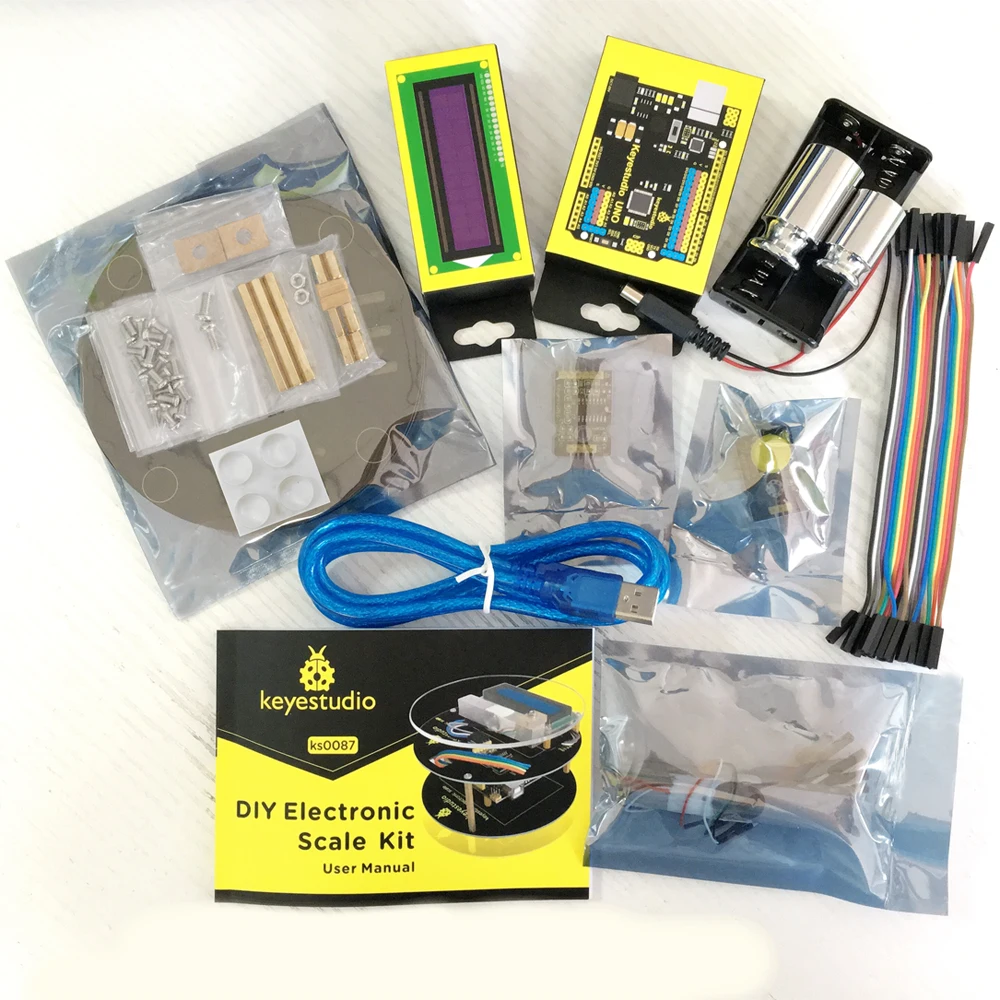

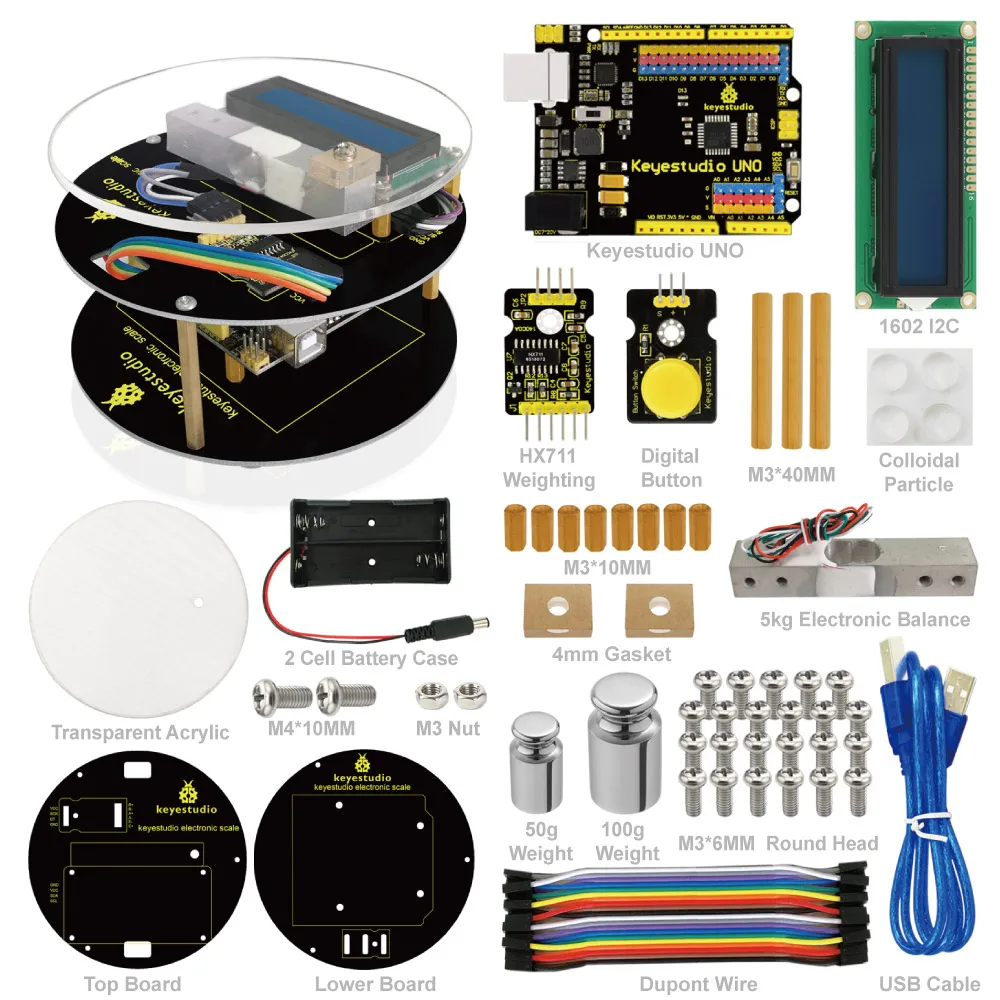

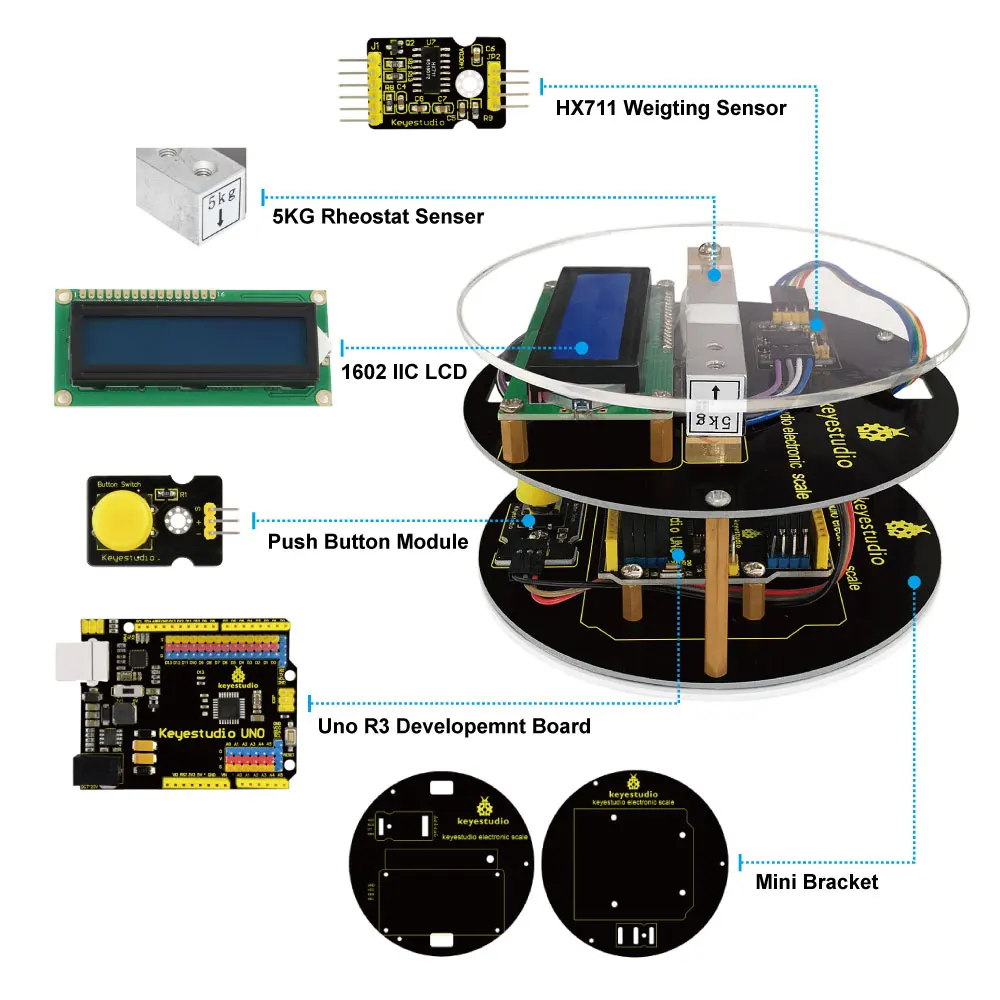

1.Keyestudio UNOПлата имеет защитную пленку с обеих сторон-1 шт.

2.I2C 1602 ЖК-дисплей * 1

3.kEyestudio цифровая кнопка * 1

4. kEyestudio HX711Модуль взвешивания * 1

5.5 кгРеостатСенсор * 1

6. Доска с табулой(Верхняя панель) * 1

7. Доска с табулой(Нижняя доска) * 1

8. kEyestudio R = 120 ммАкриловая плата подшипника * 1

9. kEyestudio 15*11*4Акриловая доска 10.4 ммSpacer * 1

11.50 гВес * 1

12.100 гВесЭкстравагантная3 мCrashproof прозрачные коллоидные частицы∮10*5(4Гранулы)* 1

13.M3 * 6 ммВинт с круглой головкой * 23

14.M3Никелевая гайка * 22

15. M4 * 10 мм Винт с плоской головкой * 2

16. Шестиугольная Медь FIstularM3 * 10 мм * 8

17. Шестиугольная Медь FIstular M3 * 40 мм*3

18. Женский на DupontЛиния15 см * 20

19.USBКабель * 1

20.18650 БатареяCЖалуйста * 1

Видео

Http://www.keyestudio.com/wp/2016/11/ks0087-keyestudio-diy-electronic-scale/

Техническое описание

Получите книги HX711, LiquidCrystal_I2C и Wire из:

//drive.google.com/open?id=1HgQW1Nj-JnY6bU6qOFNVjpEVS4rYRjAL

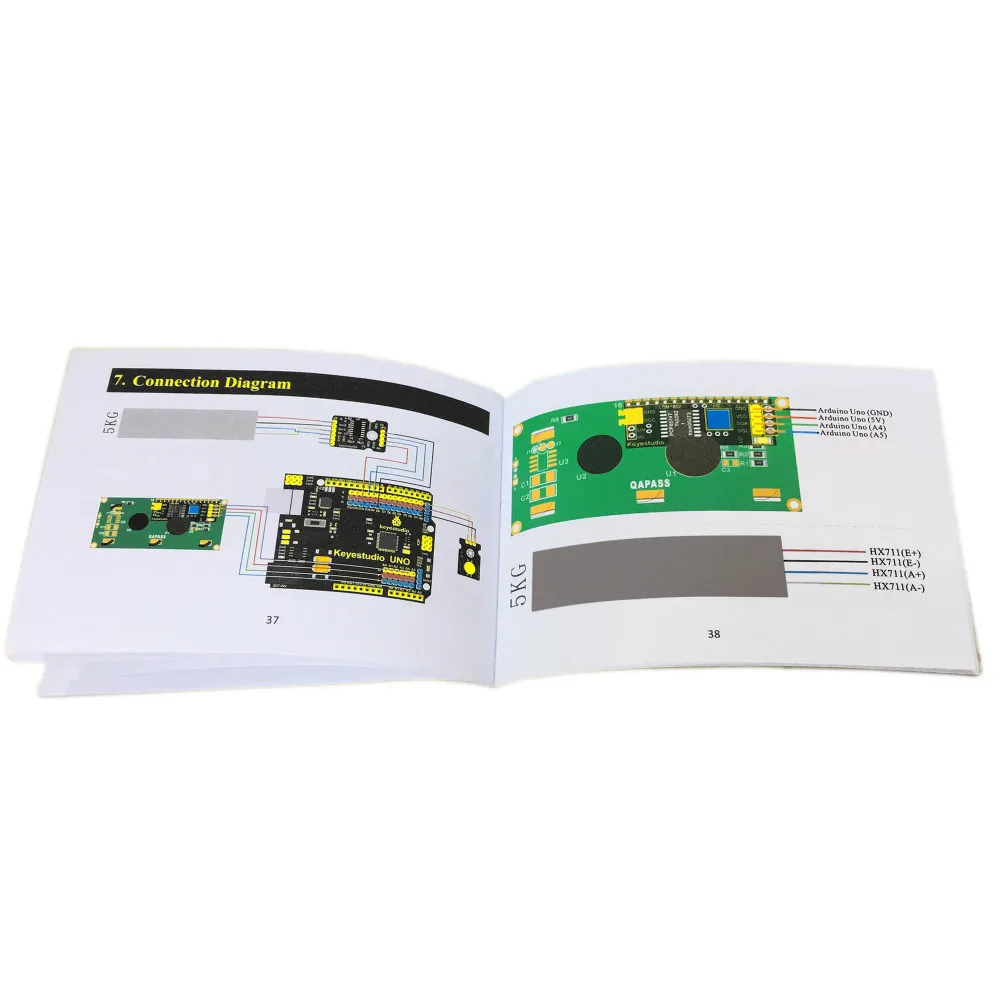

PDF:

//drive.google.com/open?id=1I612HMe8-Lfsidt58-SHoHcY7MWXbDop

Коды:

//drive.google.com/open?id=1wV-mmjQs2EfQLrBuDc7OOUSIdSMAkn38
