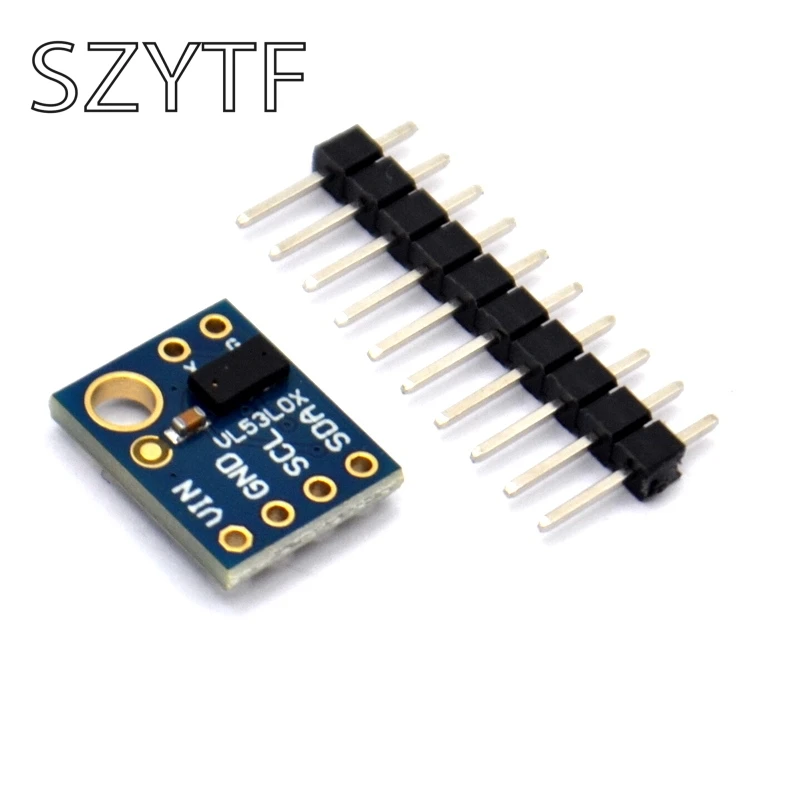

GY 530 VL53L0X самый маленький в мире время o f Flight (ToF) лазерный датчик|range sensor|laser range

GY 530 VL53L0X самый маленький в мире время o f Flight (ToF) лазерный датчик|range sensor|laser range

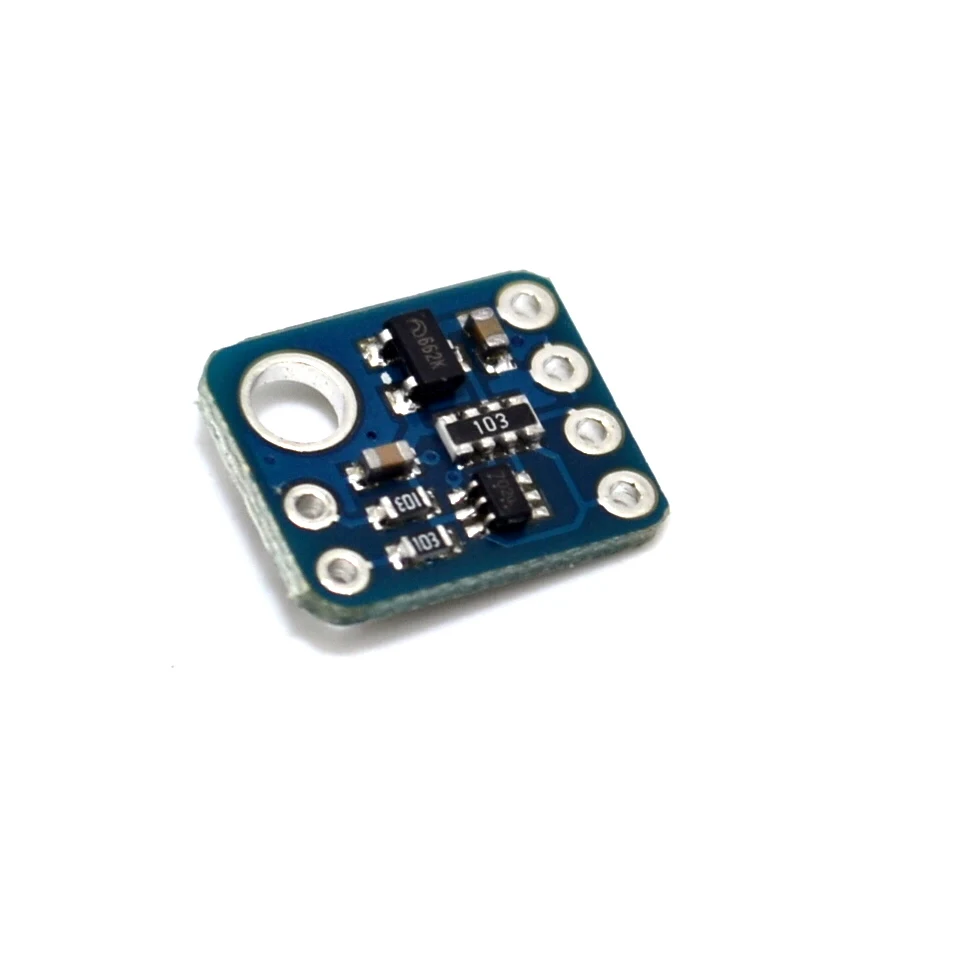

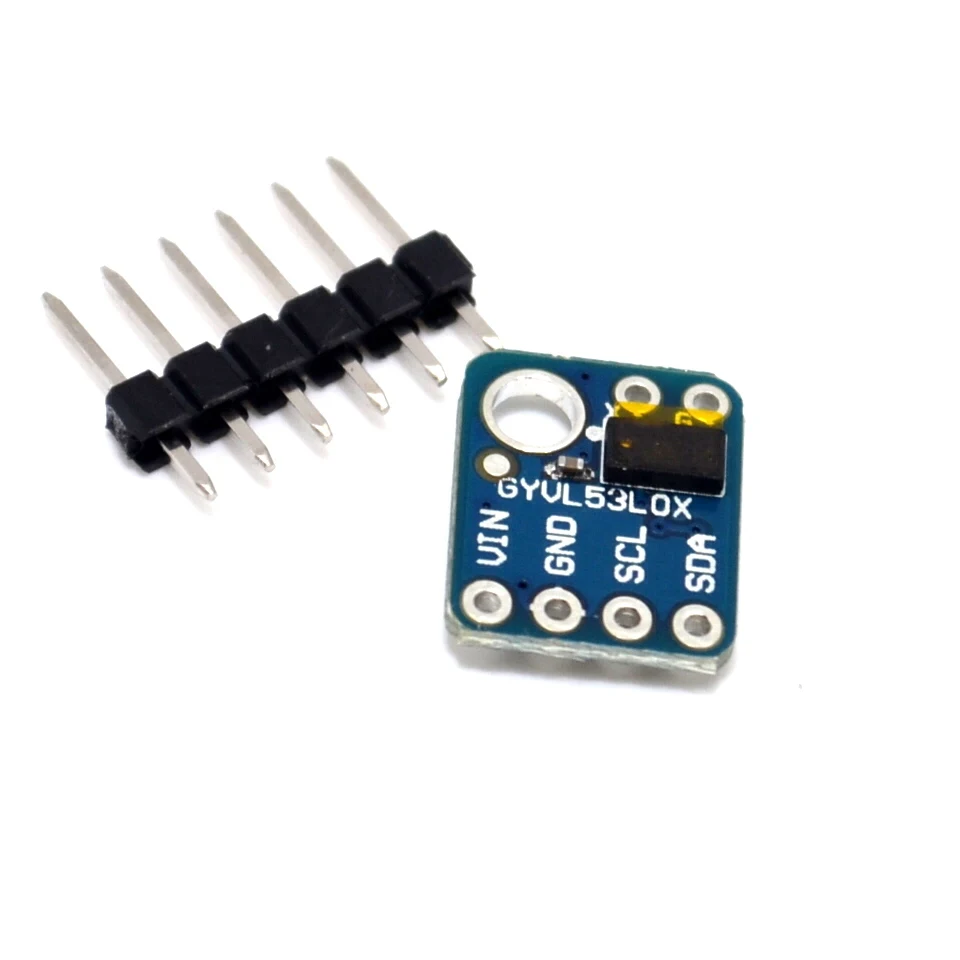

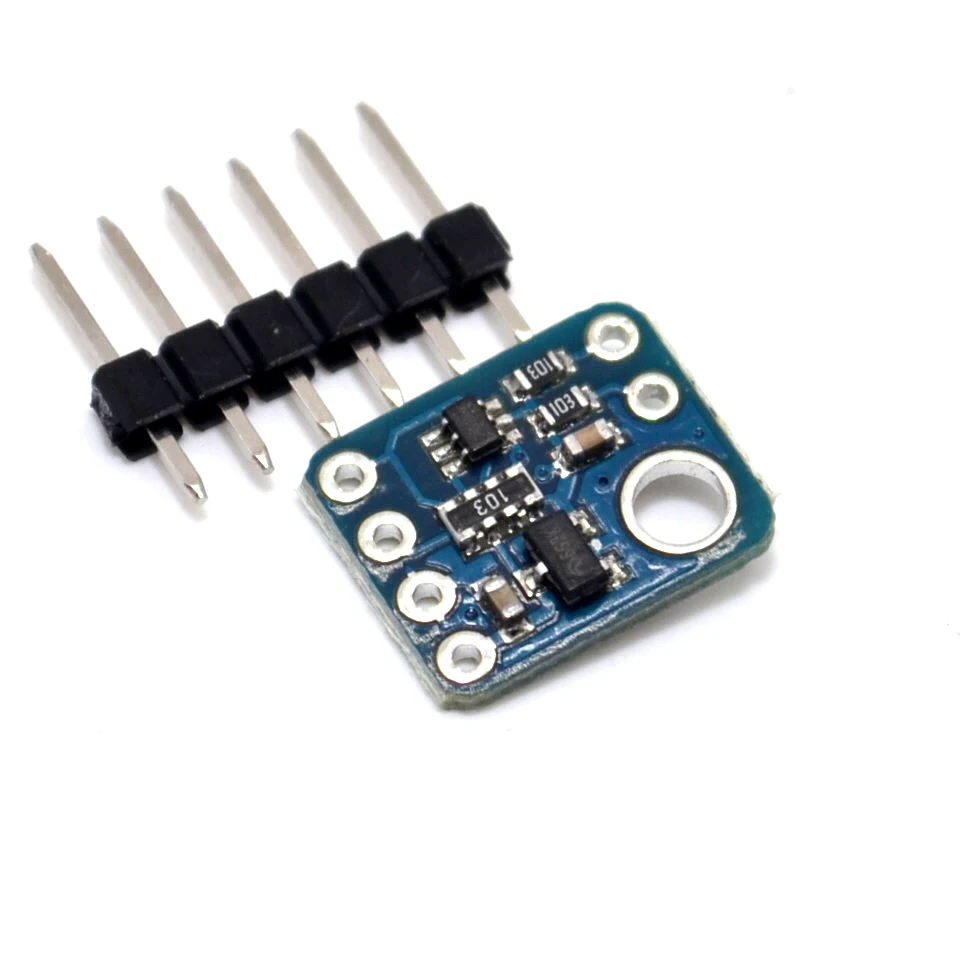

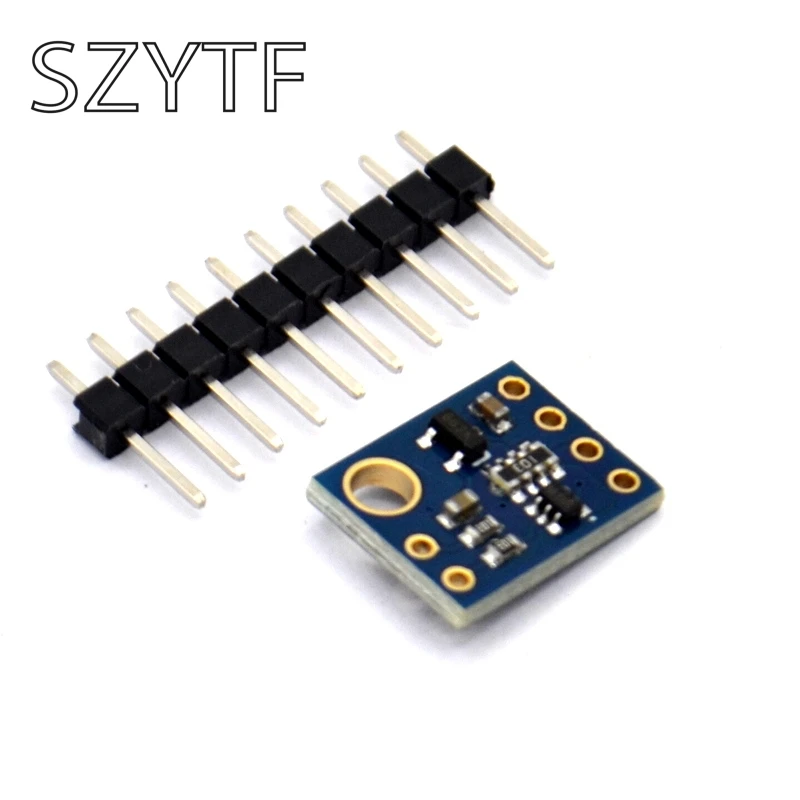

GY-530 VL53L0X лазерный дальномер дальнего света ToF время полета RМодуль датчика наклона

Модуль измерения инфракрасного расстояния

Модель: GY-VL53L0X

Использование чипа: VL53L0X

Источник питания: 2,8-5 В

Коммуникация: протокол связи IIC (полностью совместим с системой 3-5 В)

Размер модуля: 10,5 мм * 13,3 мм, монтажное отверстие 3 мм

Небольшой размер для легкой установки в узких пространствах

Предоставление схем, соответствующих листов данных и справочных документов

Предоставьте тестовый код

(ST) выпустили второе поколение лазерного сенсора VL53L0, основываясь на успехе нового FlightSense? Технология для достижения более быстрой, дальней, более точной функции, значительно повышает производительность камеры телефона и планшетного ПК, обнаружение пользователей, беспилотные летательные аппараты, интернет вещей и Носимых устройств для открытия новых возможностей рынка.

Форм-фактор 4,4x2,4x1 мм делает VL53L0 самым маленьким в мире модулем ToF (Time-of-Flight) и является первым интегрированным источником VCSEL 940nm, SPAD фотонный детектор и расширенные функции микроконтроллеров) Диапазон смарт-датчика. Первый модуль на рынке излучает светильник на 940 нм, в сочетании с передовым инфракрасным фильтром, VL53L0 имеет лучший в отрасли экологический светильник, чтобы минимизировать воздействие окружающего светильник. В конечных приложениях встроенные и цифровые алгоритмы минимизируют нагрузку на хост-обработку и энергопотребление системы.

«STMicroelectronics» достижения в технологии ToF sensor обеспечивают лучший пользовательский опыт для десятков тысяч потребителей»,-сказал Eric Aussedat, генеральный менеджер отдела продуктов для визуализации STMicroelectronics. "Они произвели революцию в использовании смартфонов и планшетов, STMicroelectronics ввела свой первый полностью интегрированный ToF начиная с Интеллектуального датчика в 2014 году и впоследствии успешно используется в лазерной автофокусировке несколькими ведущими мировыми OEMs. С введением нового поколения VL53L0, STMicroelectronics устанавливает новые ориентиры для различных характеристик продукта, Открывают новые возможности для разработчиков для разработки новых приложений на рынке умной робототехники и Интернета вещей».

VL53L0 может быть завершен в рамке всей операции измерения, как правило, менее 30 мс, расстояние менее 2 метров. Это измерение расстояния позволяет камере фокус мгновенно в обоих съемки и серийную съемку режимов, сохраняя на разных фигурах будет даже в условиях низкой светильник или низкие контрастные сцены, В то время как низкий светильник или низкая Контрастность сцены без Тоф является огромной проблемой. Благодаря своей отличной точности, VL53L0 также повышает производительность приложения для смартфона, включая карты глубины двойной камеры. Модуль STMicroelectronics VL53L0 прост в использовании (6 действительных контактов), обеспечивает интерфейс I2C, поставляется с полным набором драйверов API и технической документацией для быстрой и легкой интеграции системы. Посылка модуля поддерживает процесс пайки оплавлением и совместима с ограничением опасных веществ (RoHS), которые полностью совместимы с различными стеклянными крышками и дизайнами.

Втулка ---------------------

Для дальнейшего укрепления своей лидирующей позиции на рынке датчика времени полета (ToF) ST внедрил второе поколение технологии FlightSense для использования в новом лазерном датчике диапазона VL53L0X.

VL53L0X расширяет длину тофа до двух метров с точностью ± 3%. Скорость измерения быстрее, чем у предыдущего поколения, время в диапазоне менее 30 мс; Более энергоэффективный, нормальный режим эксплуатации энергопотребление составляет всего 20 МВт, потребляемая мощность в режиме ожидания составляет всего 5A. Посылка Размер 2,4 мм x 4,4 мм x 1 мм, самая маленькая в своем роде на рынке.

В отличие от обычных инфракрасных датчиков приближения, VL53L0X выводит точные измерения расстояния до миллиметров. Цвет и отраженный светильник цели не влияют на поиск диапазона. Технология быстрого отклика FlightSense, известная тем, что используется в больших брендовых камерах для смартфонов с лазерным автофокусом, способна различать горизонтальное и вертикальное движение целевого объекта. Датчик для завершения расчета расстояния в пределах выходных данных интерфейса шины I2C, таким образом, основной контроллер системы должен быть минимальным.

Внутренний лазер испускает волны 940nm Невидимый светильник и не вредит глазам. Это устраняет проблему перераспределения с другими инфракрасными датчиками обнаружения приближения и повышает иммунитет к внешним источникам светильник. Цифровая архитектура датчика и автоматическая компенсация позволяют достичь высоких уровней окружающего светильник.

VL53L0X зондирующие возможности могут поддерживать различные функции, в том числе различные инновационные пользовательский интерфейс распознавания жестов или обнаружения приближения; Подметание роботов и других приборов, обнаружение стен, обнаружение обрыва, обнаружение столкновений; Санитарные продукты, такие как: кран, дозатор мыла, сухие сотовые телефоны и ирригаторы; Другие целевые приложения включают в себя Обнаружение присутствия пользователя ноутбука или мониторы выключателя питания, беспилотные летательные аппараты и продукты IoT.
