Описание товара

ICL8038 низкочастотный синусоидальный квадратный треугольный генератор сигналов |ICL8038 низкочастотный синусоидальный квадратный треугольный генератор сигналов |ICL8038 низкочастотный синусоидальный квадратный треугольный генератор сигналов |ICL8038 низкочастотный синусоидальный квадратный треугольный генератор сигналов |





//ae01.alicdn.com/kf/HTB1R1_TMXXXXXbfXXXXq6xXFXXXO/227857396/HTB1R1_TMXXXXXbfXXXXq6xXFXXXO.jpg





Описание:
  • Особенности:

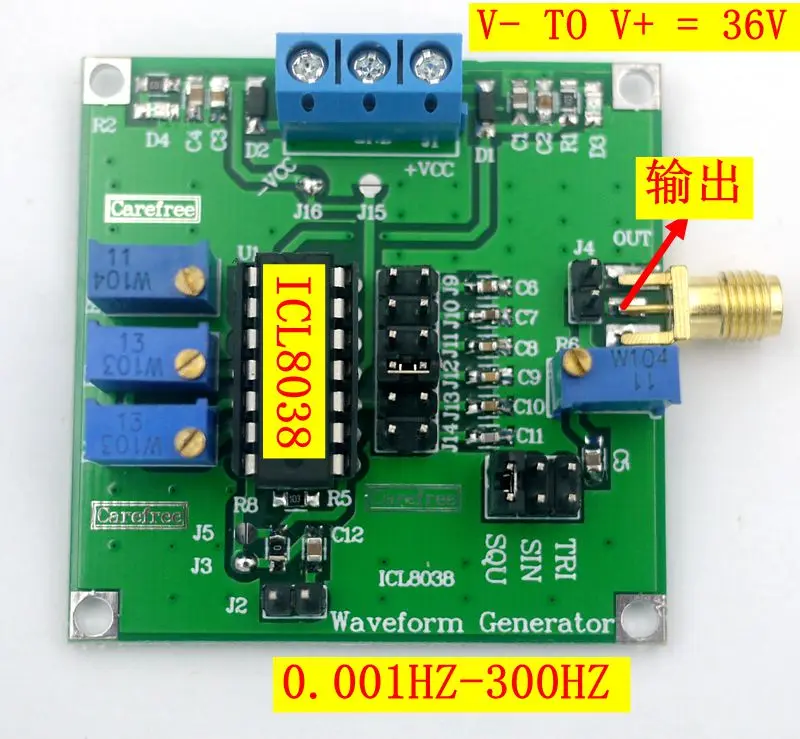

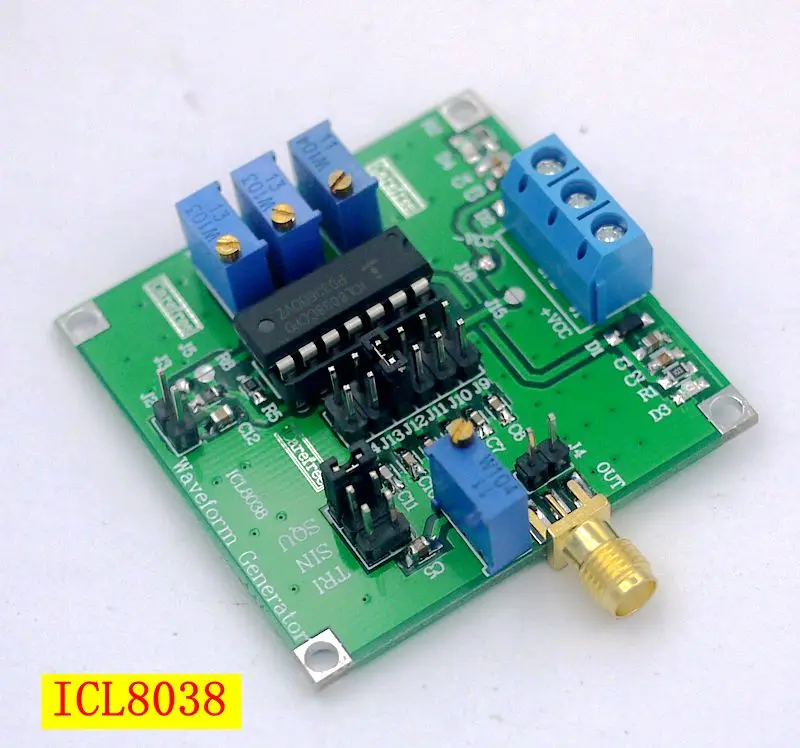

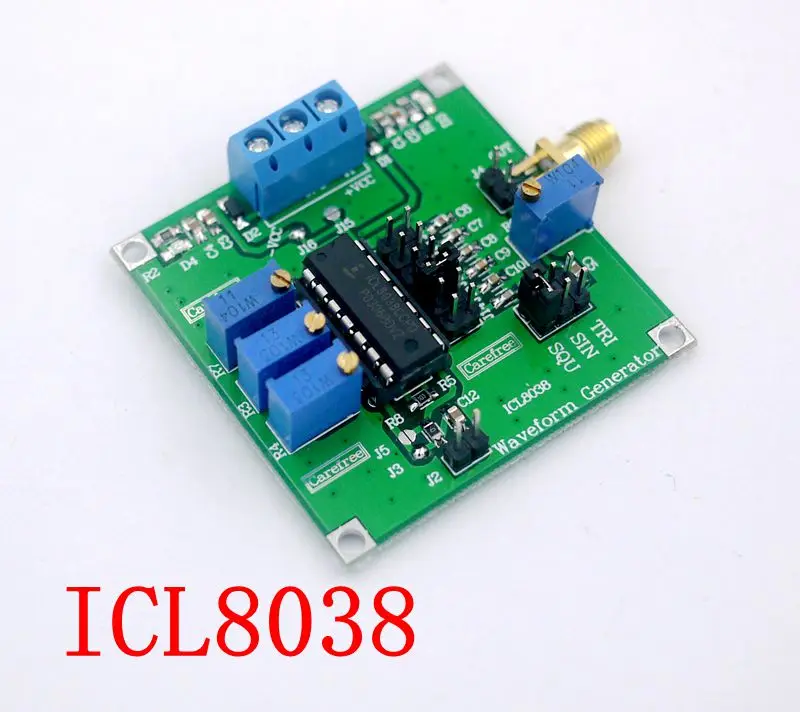

    Монолитный ICL8038 генератор сигналов генерирует высокоточные синусоидальные, квадратные, треугольные, пилообразные и импульсные формы с небольшим количеством внешних компонентов. Выбор другого внешнего резистора или конденсатора выдает сигналы на любой частоте от 0,001 Гц до 300 кГц с диапазоном рабочего цикла от 2% до 98%. ICL8038 может также производить FM сигнал, частотную модуляцию и сканирование может быть сделано внешним напряжением.

    ICL8038 внутренние барьерные диоды Шоттки и резисторы тонкой пленки, использование передовой монолитной интегрированной технологии производства, поэтому выходной сигнал может быть в широком диапазоне температур и мощности для поддержания стабильного диапазона, частота искажений сигнала синусоидальной волны может быть низкой до 1%, Треугольная волна выходного сигнала линейные искажения могут быть такими же низкими, как 0.1%. ICL8038 температурный дрейф может быть менее 250 ppm/° C. На рисунке ниже показана внешняя схема расположения выводов ICL8038. Штырь (1) и (12) Регулировка синусоидальной волны, штырь (2) Выход синусоидальной волны, штырь (3) треугольный волновой выход, штырь (4) и штырь (5) (6) является положительным входным контактом источника питания, (7) Является выходным портом смещения напряжения регулировки частоты, может выводить напряжение смещения, пропорциональное напряжению источника питания, штырь (8) является (9) квадратной волной, выходной конец импульсной волны, штырь (10), выходной терминал импульса (10), И выходной сигнал напряжения) является терминалом доступа к конденсатору синхронизации. Штырь (11) является отрицательным входным терминалом источника питания. При использовании одного источника питания этот терминал заземлен. Контакты (13) и (14) являются пустыми контактами и не предназначены для электрического соединения.


    Рабочая мощность: ± 6В ~ ± 12В

    Частотный диапазон: от 0,001 Гц до 30 кГц

    Форма выходного сигнала: может выводить любую произвольную синусоидальную волну, треугольную волну, прямоугольную волну и так далее

    Диапазон рабочего цикла: от 2% до 98%

    Синусоидальное Искажение: менее 1%

    Треугольная волна Выходная линейность: менее 0.1%

    Температурный дрейф: менее 50 ppm/° C




  • Содержимое упаковки

    100% Новый бренд
