Описание
Особенности:
В тестере используется перезаряжаемая литиевая батарея 3,7 В (Модель аккумулятора: 14500)
С портом MINIUSB он может заряжать тестер или заряжать аккумулятор 14500.
Одна ключевая операция измерения, Автоматическое отключение питания. Ток выключения составляет всего 20nA, поддержка работы аккумулятора.
Автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канальный MOSFET, JFET FET, диоды, два диода, Тиристоры, резисторы, конденсаторы, индукторы. Автоматическое определение pin-кода.
Измерение коэффициента усиления тока (B) биполярного транзистора и включения напряжения соединения излучателя (Uf). Коэффициент усиления транзистора Дарлингтона может определяться высоким пороговым напряжением и высоким током.
Может обнаруживать биполярные транзисторы и внутренние защитные диоды MOSFET и отображаться на экране.
Измерение порогового напряжения и емкости ворот MOSFET.
Поддержка двух измерений сопротивления, потенциал может быть измерен. Если потенциометр регулируется до конца, тестер не может различить середину и концы штыря.
Разрешение измерения сопротивления составляет 0,1 Ом, максимальное значение-50 м Ом.
Диапазон измерения емкости от 25pf до 100mF (100000 мкФ). Разрешение до 1 pF, диапазон измерения индуктивности 0,01 mH-20 H, в противном случае он появится как резистор, индуктивности сопротивление выше, чем если Европа 2100 также будет отображаться как резистор.
Он может обнаружить 2 мкФ выше конденсатора эквивалентное сопротивление серии (ESR), разрешение 0,01 Ом. Эта функция очень важна для определения эффективности конденсатора.
Он может отображать символы двух диодов в правильном направлении, также показывает падение напряжения вперед.
Светодио дный светодиодное Обнаружение для диода переднего падения напряжения выше, чем обычно. Двойной светодиод обнаружен как двойной диод. Одновременное Обнаружение светоизлучающих диодов будет мигать.
Время каждого теста составляет около двух секунд, только большие измерения емкости и индуктивности займет много времени.
Основные параметры:
1 ATmega328 микроконтроллер.
2 2x16 результаты ЖК-дисплея.
3 режима работы с одной кнопкой, Автоматическое отключение питания.
4 ток отключения только 20nA, поддержка работы от аккумулятора.
5 недорогая версия без кристалла, Автоматическое отключение питания. 1,05 К версии программного обеспечения ATmega168 или ATmega328 в спящий режим, когда нет измерения, чтобы уменьшить энергопотребление.
6 автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канал MOSFET, JFET, диоды, двойной диод, Тиристор SCR.
7 автоматически обнаруживает макет pin.
8 пороговое напряжение и коэффициент усиления тока соединения излучателя измерений биполярного транзистора.
9 транзистор Дарлингтона через высокое пороговое напряжение и высокий коэффициент усиления тока определены.
10 пар биполярных транзисторов, MOSFET защиты диода тестирования.
Измеряется пороговое значение напряжения 11 и емкость затвора MOSFET.
12. Поддерживает два измерения сопротивления и символы показывают самые высокие четыре числа и единицы. Оба конца символа резистора показаны соединены с номером тестера (1-3). Поэтому потенциал также может быть измерен. Если потенциометр регулируется до конца, тестер не может различить середину и концы штыря.
13 разрешение измерения сопротивления составляет 0,1 Ом, Наивысшее измеренное значение 50 м Ом.
14 можно обнаружить и измерить конденсатор. Максимум четыре номера и единицы. Значения могут быть от 25pf (часы 8 мГц, часы 50 pF @ 1 мГц) до 100mF. Разрешение до 1 pF (@ 8 мГц часы).
15 может быть больше значения для 2 мкФ конденсатора эквивалентного сопротивления серии (ESR) измеренное значение емкости. Разрешение 0,01 Ом и двухзначный цифровой дисплей. Эта функция требует по крайней мере 16 К флэш ATMEGA (ATmega168 или ATmega328).
16 может отображать символы двух диодов в правильном направлении. Кроме того, отображается падение переднего напряжения.
Светодио дный 17 светодиодных детекторов для диода переднего падения напряжения намного выше, чем обычно. Двойной светодиод обнаружен как двойной диод.
Диод Зенера 18 может быть обнаружен, если обратное напряжение пробоя составляет менее 4,5 В. Это будет выглядеть как два диода, может быть определено только напряжением. Зонд вокруг символа диода тот же, в этом случае вы можете 700mV пороговое напряжение близко к истинному распознаванию диода анода!
19 если более трех диодных частей типа проверки, не установить количество диодов другое сообщение. Это произойдет только в том случае, если диод подключен ко всем трем зондам и по крайней мере к одному диоду. В этом случае вы должны подключить только два зонда и начать измерения снова, один за другим.
20 измеряет однодиодные значения обратной емкости. Биполярные транзисторы также могут измеряться, если вы подключаете базу и коллектор или излучатель.
21 необходимо найти измерение соединения с полным мостом.
Значения конденсатора 25pf ниже 22 обычно не обнаруживаются, но с диодом параллельно или по крайней мере 25pf конденсатора параллельно. В этом случае, вы должны вычесть часть шунта емкости значения.
23 Ом резистор измерит индуктивность менее 2100, если у вас есть по крайней мере 16 К ATMEGA flash. Диапазон от 0: 01 мгн, чем 20 ч, но точность не хорошая. Результаты измерений показывают только один элемент подключения.
24 тестовое время составляет около двух секунд, только измерения емкости и индуктивности займут больше времени.
25 программное обеспечение можно установить, чтобы автоматически выключить питание, чтобы измерить количество раз перед.
26 Встроенный self-Тесты функция с выбираемым тактовая частота 50 Гц сигнала проверьте точность и дождаться звонка (ATmega168 и ATmega328).
27 дополнительное сопротивление и смещение нуля калибровки измерения оборудования self-Тесты возможности выходной порт (ATmega168 и ATmega328). Нужен конденсатор 100nF до 20 мкФ, подключенный для компенсации Аналогового компаратора между контактами 1 и 3 смещенного напряжения. Это может уменьшить погрешность измерения 40 мкФ выше конденсатора. С тем же внутренним образцовый Конденсатор Напряжение эталонного напряжения обнаружено для внутренней регулировки эталонного измерения усиления АЦП.
Пожалуйста, обратите внимание:
1, как калибровать,
Короткий три тестовых точки, экран показывает в шаг калибровки. Когда будет предложено отключить короткий конец, пожалуйста, отключите три точки испытаний, калибровка будет продолжена, подключите canacitance, когда будет предложено подключить к емкости более 100 nf между 1 и 3 футами (пожалуйста, используйте неполяризованные конденсаторы более 100 NF), тогда программа автоматически войдет в следующий шаг, пока калибровка не завершена, перезагрузите для завершения коррекции.
2, когда вы используете аккумулятор в первый раз, пожалуйста, активируйте аккумулятор.
Метод 1, короткий 2 точки на задней стороне, как показано на картинке после установки аккумулятора.
Метод 2, заряжайте аккумулятор после установки аккумулятора.
Посылка включает в себя:

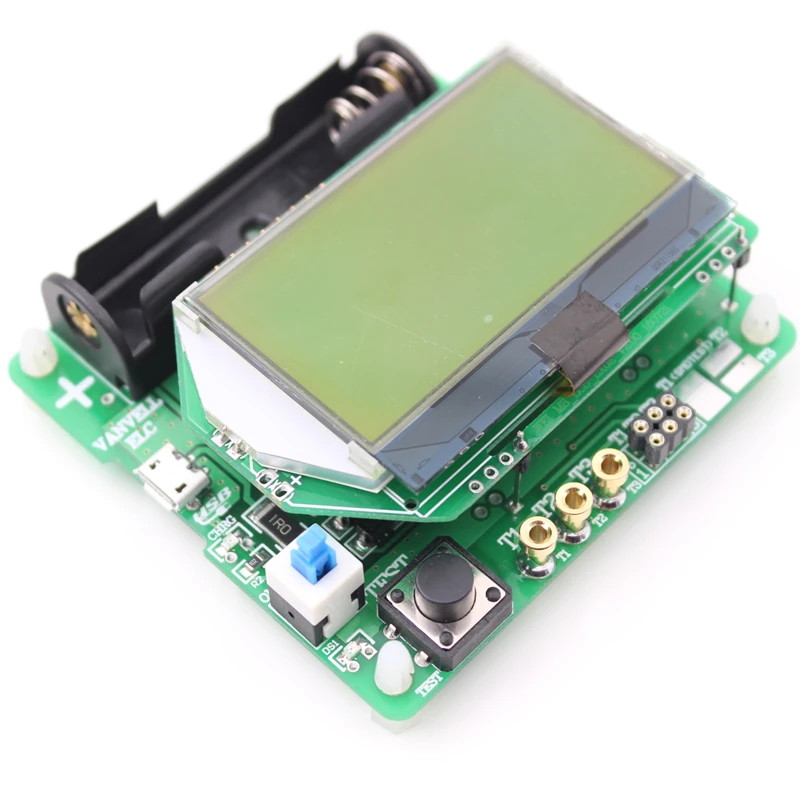

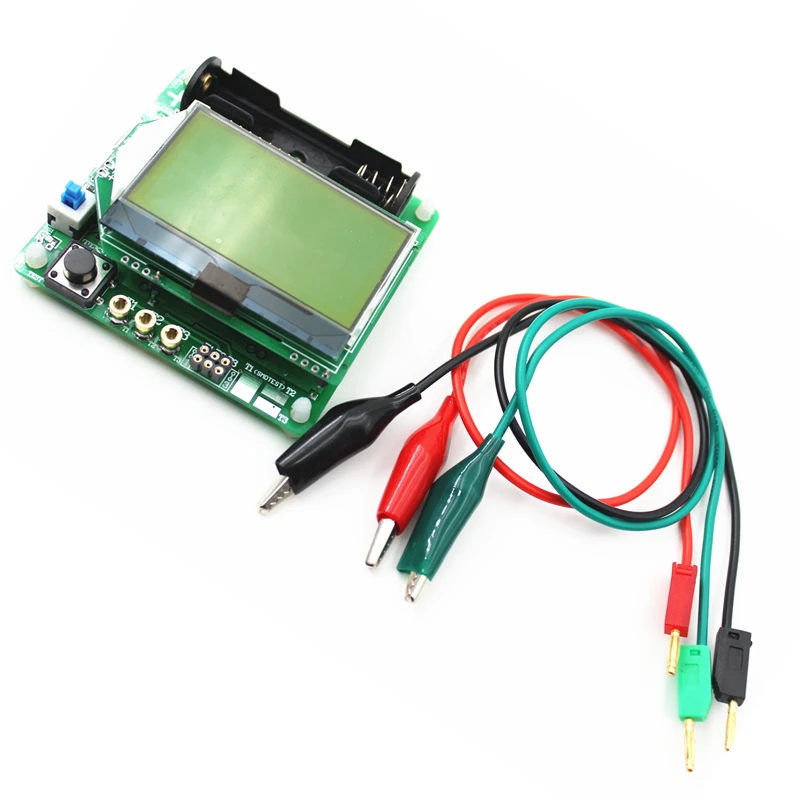

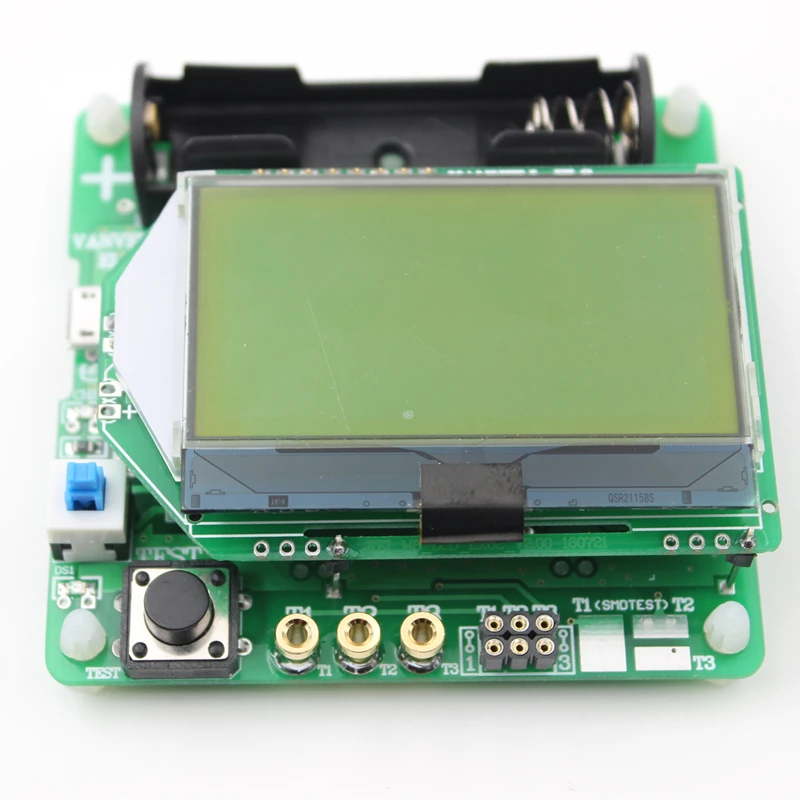

1x Новый M328 Транзистор тестер LCR Емкость СОЭ метр

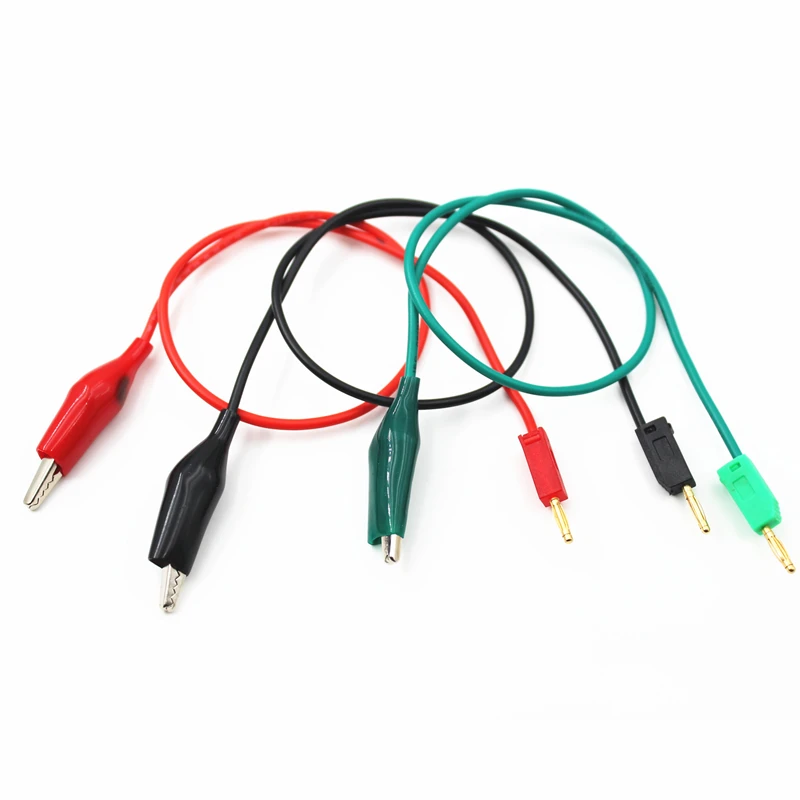

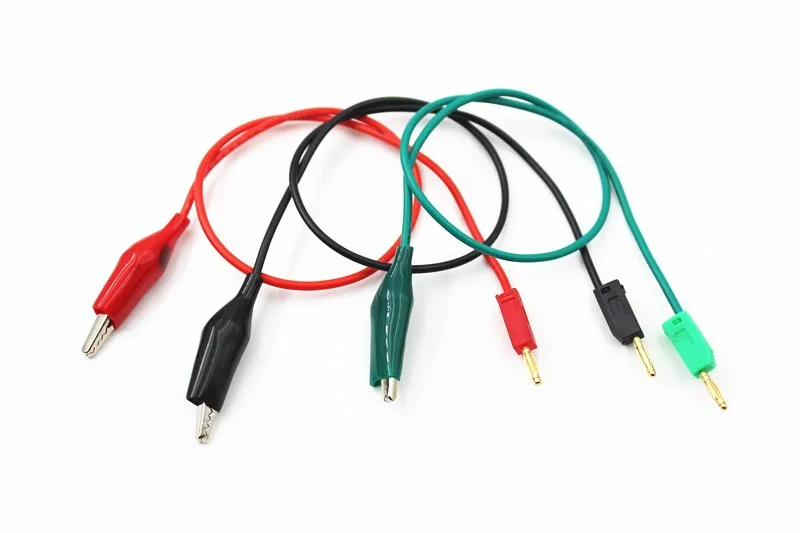

1 x Тесты клип
Не включает аккумулятор и usb-кабель для зарядки
