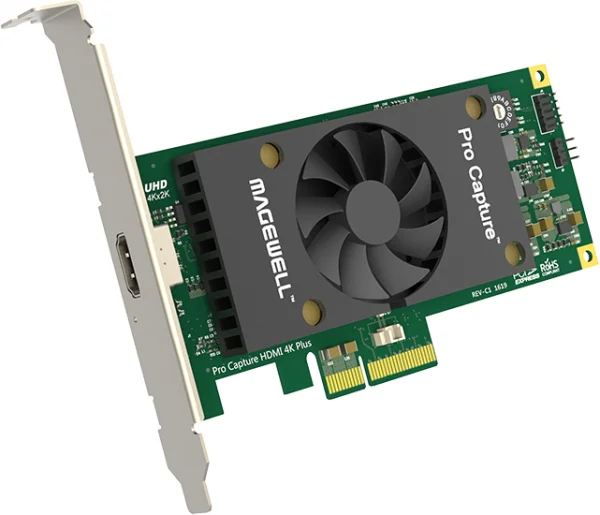

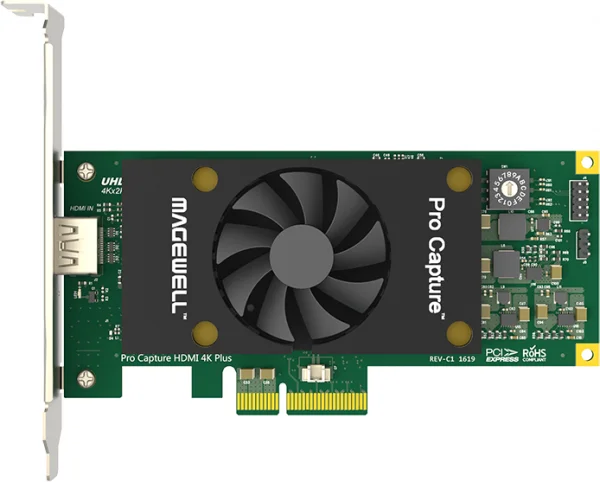

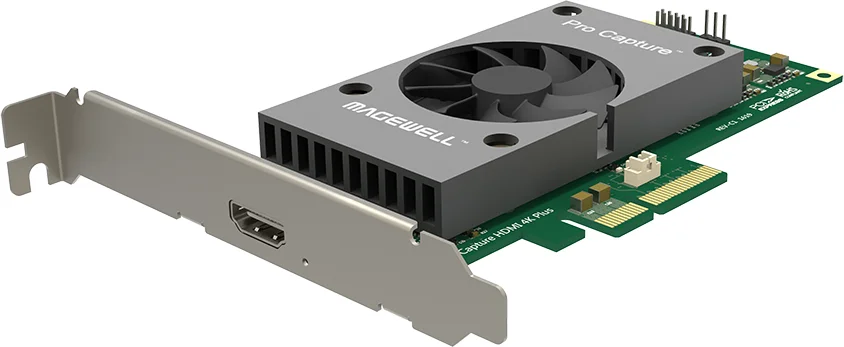

Magewell HD100 4K Plus одноканальная карта захвата UHD HDMI + встроенное аудио|capture card|capture card

Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 и x64)
Скоро будет совместим с Linux

Windows
-DirectShow
-Directks
-Wave API/DirectSound/WASAPI

VLC
VirtualDub
OBS
XSplit
VMix
Vidblaster
Последнюю версию Wirecast
Microsoft медиа-кодировщик
Adobe Flash Media энкодер
Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

HDMI
-DVI-D 1,0
-HDMI 2,0

PCIe Gen2 x4

Автоматическое сканирование источников видеовхода при отсутствии входного сигнала в выбранный в настоящее время источник входного сигнала
Ручной выбор источника видеовхода
Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при изменении источника видео входного сигнала
Ручной выбор источника аудиовхода
Поддержка стандартной перекладины на основе выбора источника видеовхода
Поддержка разрешения входного видео до 4096 × 2160 пикселей

594 МГц HDMI приемник
Адаптивная HDMI эквалайзер
Поддержка по индивидуальному заказу, EDID
Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames
Полная Колориметрия поддержка
Поддержка цветовых глубин 8/10/12 бит
Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи
Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки
Поддержка извлечения информации о создании аудио и данных о состоянии канала
Поддержка извлечения информации о времени видео
Поддержка извлечения информации о формате 3D
Поддержка извлечения кода времени Sony/Canon DSLR
Поддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим

Поддержка разрешения выходного изображения до 4096 × 2160 пикселей
Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая Выходная частота кадров может быть ограничена пропускной способностью PCIe и разрешением изображения)
Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12
Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY
Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32
Поддержка для 4:4:4 10-битная форматы: V410, Y410
Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Два трубопровода для обработки видео с пропускной способностью ~ 720 мпикселей/с
Полный 10-битная обработка видео
Обрезка видео
Видео удаление зубного камня
Видео-де-переплетения
-Волна
-Топ из смеси и низа
-Верхнее поле только в том случае,
-Дно поле только в том случае,
Соотношение сторон видео преобразования
-Автоматический или ручной выбор входного соотношения сторон
-Автоматический или ручной выбор коэффициента выхода
-Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)
Формат видео формата преобразования
-Автоматический или ручной выбор входного цветового формата и диапазона квантования
-Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
-Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
-Поддержка ограниченного или полного диапазона квантования
-Поддержка ограниченного, полного и «расширенного диапазона» насыщенности
Частота кадров видео преобразования
Видео OSD состав
-Поддержка экранного изображения PNG (до 4096 × 2160)
-Поддержка динамической загрузки изображения RGBA OSD через SDK

Поддержка нескольких карт, подключенных к одной системе
Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F
Дерево устройств системы будет отображать «01: Pro захват HDMI 4K +», когда поворотный переключатель установлен на 1 и так далее
Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Неограниченный выходной поток для любого входного канала
Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Задержка 64 видео линий
Режим частичного уведомления в SDK

Аппаратные часы с высоким разрешением 100ns
Аудиорамки (192 образца аудио) и видеорамки штампованы аппаратными часами
Аппаратные часы можно синхронизировать через карты (через SDK)

~ 1600 МБ/с. на канал DMA пропускной способностью в PCIe 2.x системы
~ 800 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x
Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
Поддержка чипсетов видеоадаптера DirectGMA для AMD
Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

Pro Capture SDK для DirectShow для легкой интеграции (Windows)
Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства
Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Несколько карт в одной системе можно модернизировать одновременно
Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Низкопрофильная дополнительная карта PCIe x4
140 мм x 68,88 мм (без кронштейн PCI)

Максимальный ток при 12 В TBD
Максимальный ток при температуре не выше 3,3 V TBD
Макс потребеление энергии TBD

Рабочая температура: от 0 до 40 градусов C
Температура хранения: от-20 до 70 градусов C
Относительная влажность: от 5% до 90% без конденсации
