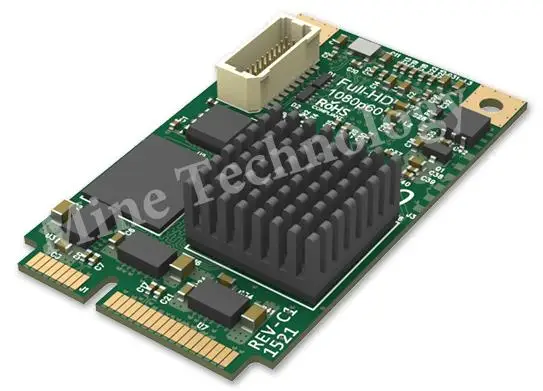

Mini HDMI Pro Capture card одноканальная HD capture + встроенное аудио | Компьютеры и офис

Поддерживаемая ОС

Windows 7/8/8.1/10/2008/2008 R2/2012 (x86 & x64)
Linux (на базе V4L2, поддерживает x86, x64 и arm architecture)
Mac OS X

Поддерживаемые APIs

Окна
-DirectShow
-DirectKS
-Wave API/DirectSound/WASAPI
Linux
-V4L2
-ALSA

Поддерживаемое программное обеспечение

VLC
VirtualDub
OBS
XSplit
VMix
VidBlaster
Передача данных
Microsoft Media Encoder
Adobe Flash Media Encoder
Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

Входные интерфейсы

JST SHD 20pin разъем
-DVI 1,0
-HDMI 1.4a

Выходные интерфейсы

PCIe Gen2 x1

Входные характеристики

Поддержка разрешения входного видео до 2048 × 2048 пикселей

Особенности HDMI

HDMI приемник 225 МГц
Адаптивный HDMI эквалайзер для кабелей длиной до 30 м
Поддержка заказного EDID
Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames
Полная поддержка колориметрии
Поддержка цветовых глубин 8/10/12 бит
Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи
Поддержка до 8-ми канальный IEC60958/IEC61937 аудиопотоки
Поддержка извлечения информации о создании аудио и данных о состоянии канала
Поддержка извлечения информации о времени видео
Поддержка извлечения информации о формате 3D
Поддержка извлечения кода времени Sony/Canon DSLR

Форматы вывода видео

Поддержка разрешения выходного изображения до 2048 × 2048 пикселей
Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая частота выходного кадра может быть ограничена пропускной способностью PCIe, а при более высоком разрешении изображения-выше 1280 × 1024-пиксельными часами бортового оборудования для обработки видео. Например. Максимальная частота кадров при 1920 × 1080 = ~ 80 кадров в секунду.)
Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12
Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY
Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32
Поддержка для 4:4:4 10-битная форматы: V410, Y410
Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Особенности обработки видео

Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого
Полный 10-битная обработка видео
Видеосъемка
Масштабирование видео
Видео-де-переплетения
-Плетение
-Топ из смеси и низа
-Только верхнее поле
-Только нижнее поле
Конвертация соотношения видео
-Автоматический или ручной выбор входного соотношения сторон
-Автоматический или ручной выбор коэффициента выхода
-Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)
Преобразование цветного видео формата
-Автоматический или ручной выбор входного цветового формата и диапазона квантования
-Автоматический или ручной выбор формата выходного цвета, диапазона квантования и диапазона насыщенности
-Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
-Поддержка ограниченного или полного диапазона квантования
-Поддержка ограниченного, полного и «расширенного диапазона» насыщенности
Конвертация частоты видео кадра
Видео OSD композиция
-Поддержка экранного изображения PNG (до 2048 × 2048)
-Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт в системе

Поддержка нескольких карт, подключенных к одной системе

Несколько выходных потоков

Неограниченный выходной поток для любого входного канала
Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая поддержка задержки

Задержка 64 видео линий
Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

Аппаратные часы с высоким разрешением 100ns
Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами
Аппаратные часы можно синхронизировать через карты (через SDK)

SG-DMA видеовыхода

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0
~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0
Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
Поддержка чипсетов видеоадаптера DirectGMA для AMD
Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

Pro Capture SDK для DirectShow для легкой интеграции (Windows)
Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Настройки драйвера Windows

Все опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройства
Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

Несколько карт в одной системе можно модернизировать одновременно
Карты могут быть модернизированы без отключения питания системы, когда он не используется
Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.

Форм-фактор

Мини-карта расширения PCIe
30 мм x 51 мм

Аксессуары

SHD для HDMI типа A breakout

Энергопотребление

Максимальный ток при температуре не выше 3,3 V ~ 1,2 A
Максимальная потребляемая мощность ~ 4,0 ВТ

Рабочая среда

Рабочая температура: от 0 до 40 градусов C
Температура хранения: от-20 до 70 градусов C
Относительная влажность: от 5% до 90% без конденсации
