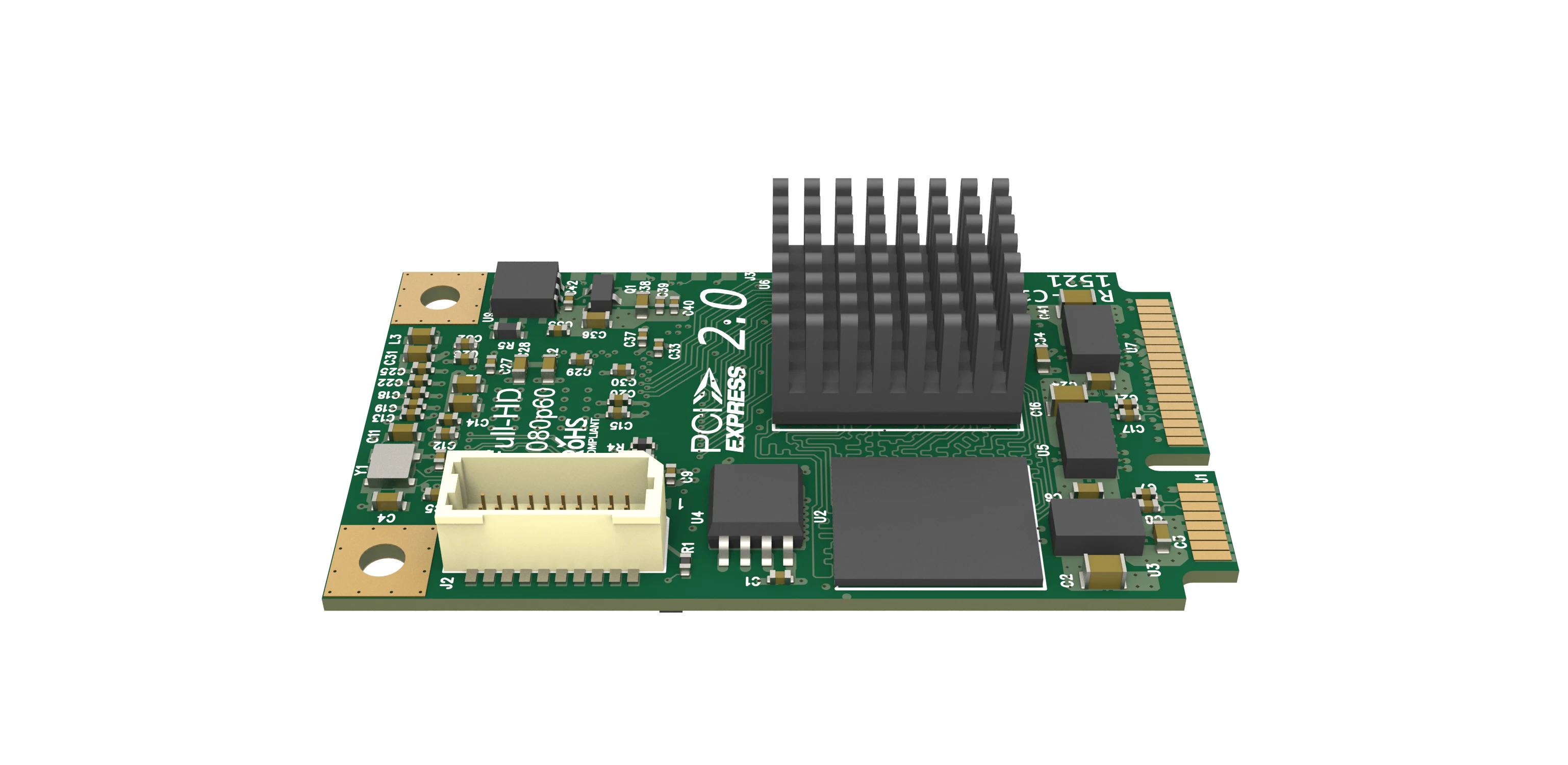

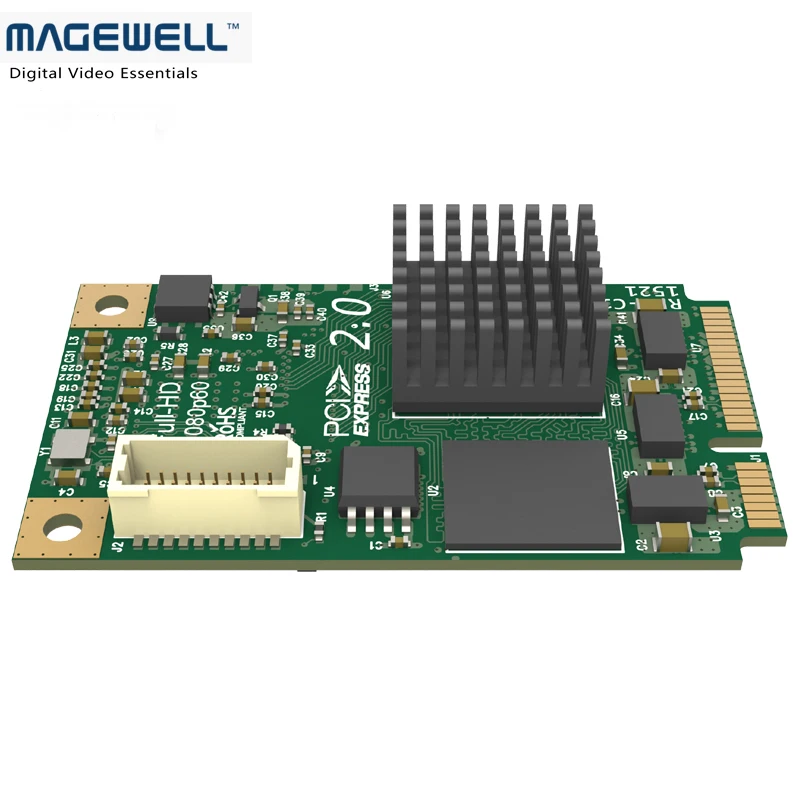

Pro захват мини HDMI аудио видео HD видео Захват карты PN11110
![]()
Поддерживаемая ОСОкнаWindows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)Linux (поддержка x86, x64 и ARM architecture)Ubuntu 12,04/14,04/16,04/17,04/17,10/18,04 (x86 & x64)CentOS 6,5/7 (x86 & x64)Fedora 25/26/27 (x86 & x64)Красная шапка, 6,5 и более поздних версий (x86 и x64)Другие ОС Linux с версией ядра 2.6.35 и вышеMacOS X 10,9/10,10/10,11MacOS 10,12 и выше
Рекомендуемая ОС (протестирована)ОкнаWindows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)LinuxUbuntu 12,04/14,04/16,04 (x86 & x64)Ubuntu 17,04/17,10/18,04 (x64)CentOS 6,5/7,2 (x86 & x64)Fedora 25/26 (x64)Красная шапка, 6,5 (x86 и x64)MacOS X 10.9.5/10,10/10.11.2/10.11.3/10.11.4MacOS 10,12/10.13.2/10.13.3/10.14.3/10,15
Поддерживаемые APIsОкнаDirectShowНаправляющиеWave API/DirectSound/WASAPILinuxV4L2ALSAMacOSАвпетурессияАудиосистема
Поддерживаемое программное обеспечениеVLCVirtualDubOBSXSplitVMixVidBlasterПередача данныхMicrosoft Media EncoderAdobe Flash Media EncoderЛюбой другой DirectShow/V4L2/AVCaptureSession кодирование/потоковое программное обеспечение
Входные интерфейсыJST SHD 20pin разъемDVI 1,0HDMI 1.4a
Хост-интерфейсыPCIe Gen2 x1
Входные характеристикиПоддержка разрешения входного видео до 2048x2160 пикселей
Особенности HDMIHDMI приемник 225 МГцАдаптивный HDMI эквалайзер для кабелей длиной до 30 мПоддержка заказного EDIDПоддержка извлечения AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFramesПолная поддержка колориметрииПоддержка цветовых глубин 8/10/12 битПоддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачиПоддержка до 8-ми канальный IEC60958/IEC61937 аудио потока через SDKПоддержка извлечения информации о создании аудио и данных о состоянии каналаПоддержка извлечения информации о времени видеоПоддержка извлечения информации о формате 3DПоддержка извлечения кода времени Sony/Canon DSLRПоддержка боковой половинной, верхней и нижней, рамы упаковки 3D режим.
Форматы видеозахватаПоддержка разрешения изображения захвата до 2048x2160 пикселейПоддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe, И при более высоких разрешениях изображения-выше 1280x1024-по пиксельным часам бортового оборудования для обработки видео. Например. Максимальная частота кадров при 1920x1080 = ~ 80 кадров в секунду.)Поддержка для 4:2:0 8-битный захвата форматы: NV12, I420, YV12Поддержка для 4:2:2 8-битный захвата форматы: YUY2, ываыв, UYVYПоддержка для 4:4:4 8-битный захвата форматы: V308, IYU2, V408, BGR24, BGR32Поддержка для 4:4:4 10-битная захвата форматы: V410, Y410Больше форматов захвата поддерживаются через Magewell capture SDK
Особенности обработки видеоДва трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждогоПолный 10-битная обработка видеоВидеосъемкаМасштабирование видеоВидео-де-переплетенияПлетениеТоп из смеси и низаТолько верхнее полеТолько нижнее полеКонвертация соотношения видеоАвтоматический или ручной выбор входного соотношения сторонАвтоматический или ручной выбор соотношения сторон захватаТри режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)Преобразование цветного видео форматаАвтоматический или ручной выбор входного цветового формата и диапазона квантованияАвтоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенностиПоддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020Поддержка ограниченного или полного диапазона квантованияПоддержка ограниченного, полного и «расширенного диапазона» насыщенностиКонвертация частоты видео кадраВидео OSD композицияПоддержка изображения экранного меню PNG (до 2048x2160)Поддержка динамической загрузки изображения RGBA OSD через SDK
Несколько карт в системеПоддержка нескольких карт, подключенных к одной системе
Несколько потоков захватаНеограниченный поток захвата для любого входного каналаНезависимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока
Ультра низкая поддержка задержкиЗадержка 64 видео линийРежим частичного уведомления в SDK
Отметка времени и синхронизация A/VАппаратные часы с высоким разрешением 100nsРамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часамиАппаратные часы можно синхронизировать через карты (через SDK)
SG-DMA видеозахвата~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0Поддержка автоматического обнаружения поверхности графического процессора Intel tiledПоддержка чипсетов видеоадаптера DirectGMA для AMDПоддержка GPUDirect для чипсетов видеоадаптера Nvidia
SDKMagewell Capture SDK для легкой интеграции, максимальной гибкости и производительности
Настройки драйвера WindowsВсе опции могут управляться тремя уровнями ключа регистра: глобальный уровень, уровень продукта и уровень устройстваНазвания фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации
Обновление прошивкиНесколько карт в одной системе можно модернизировать одновременноКарты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.
Светодиодный индикатор (оснащенный REV-C2 и выше версиями оборудования)Индикаторы состояния указывают рабочее состояние каждого канала:Медленно пульсирует: без работыВКЛ: входной сигнал заблокированВыключение: входной сигнал разблокированДвойные мигания: сбой памяти или сбой конфигурации FPGA

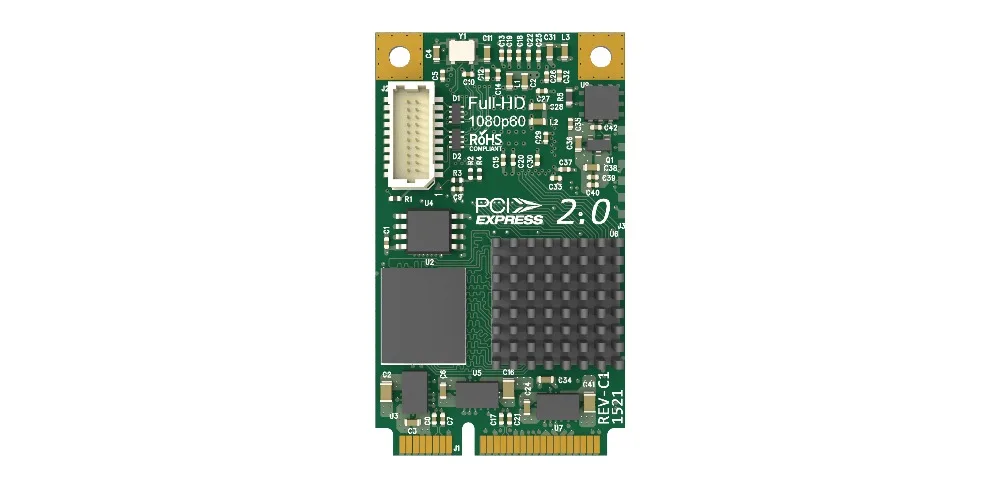

Форм-факторМини-карта расширения PCIe30 мм x 51 мм
АксессуарыSHD для HDMI типа A breakout
ЭнергопотреблениеВысокопроизводительная прошивкаМаксимальный ток при температуре не выше 3,3 V: ~ 0,99 AМаксимальная потребляемая мощность: ~ 3,24 ВтПрошивка с низким энергопотреблениемМаксимальный ток при температуре не выше 3,3 V: ~ 0,83 AМаксимальная потребляемая мощность: ~ 2,7 Вт
Рабочая средаРабочая температура: от 0 до 40 градусов CТемпература хранения: от-20 до 70 градусов CОтносительная влажность: от 5% до 90% без конденсации
![]()
