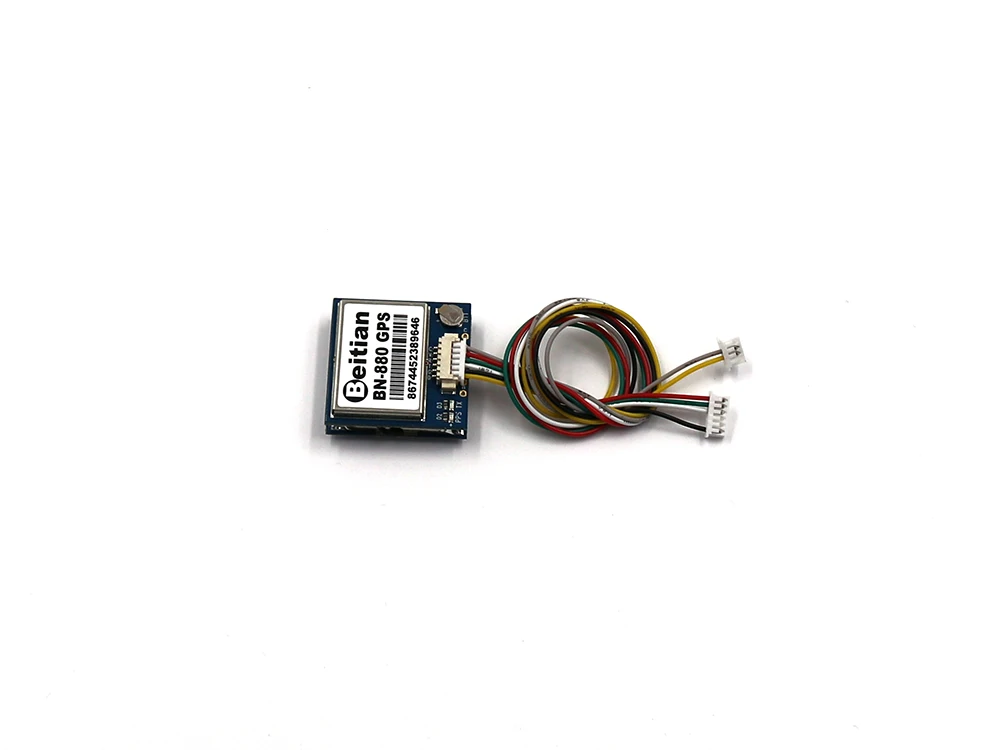

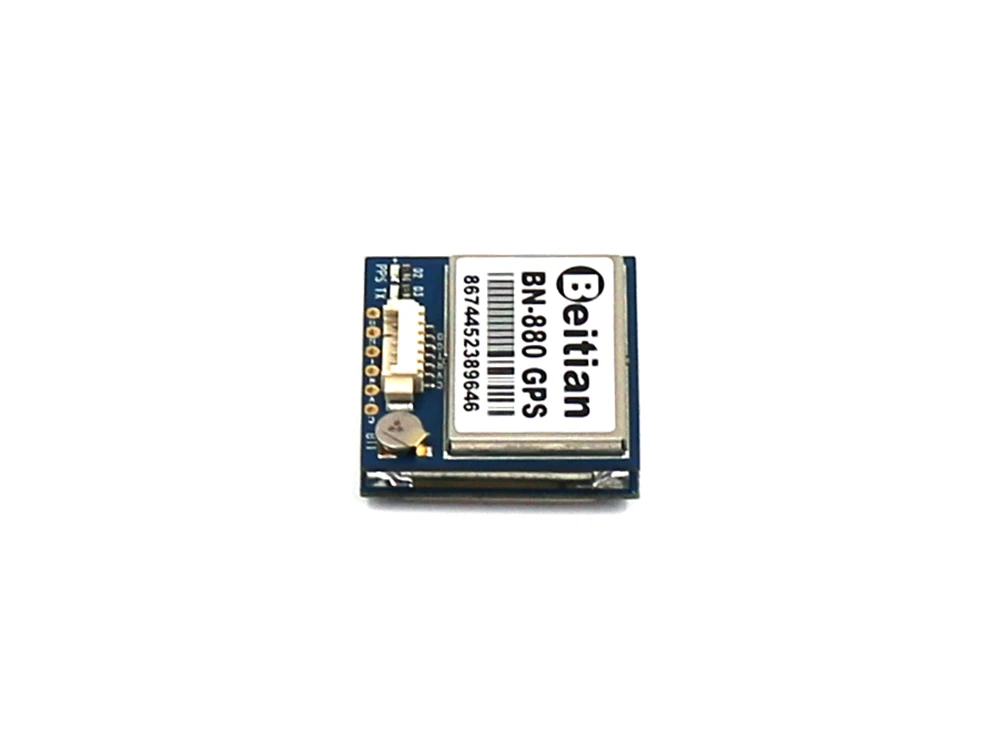

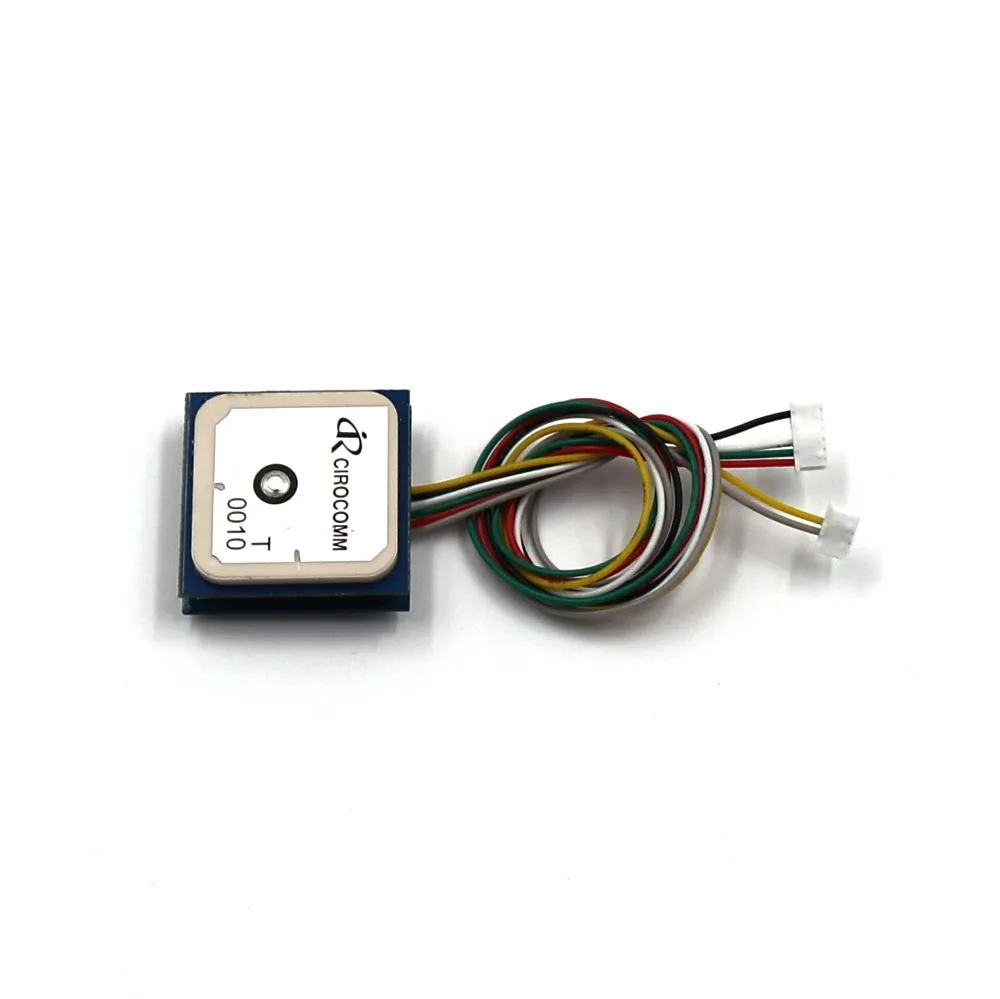

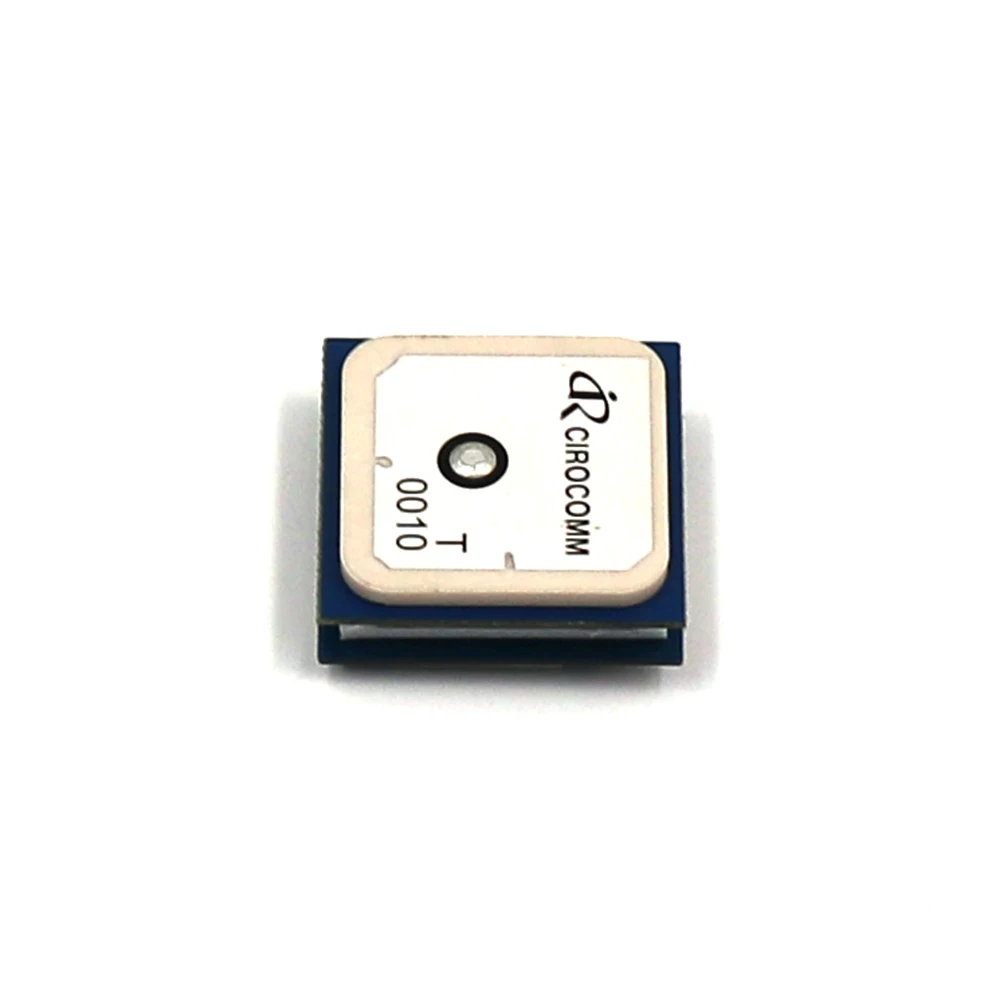

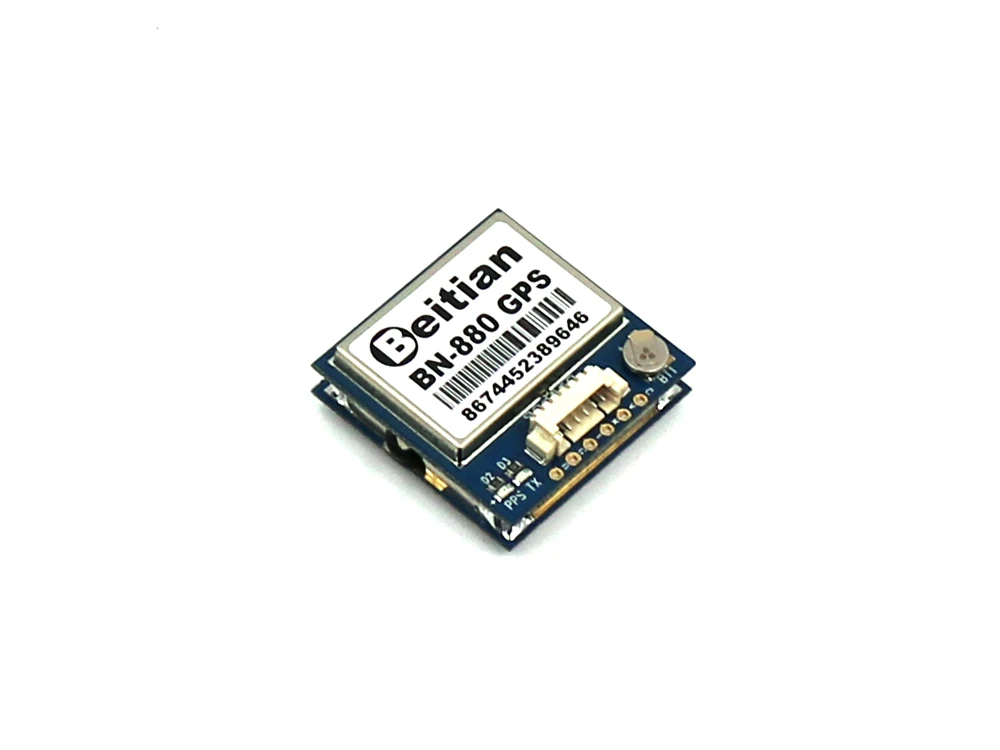

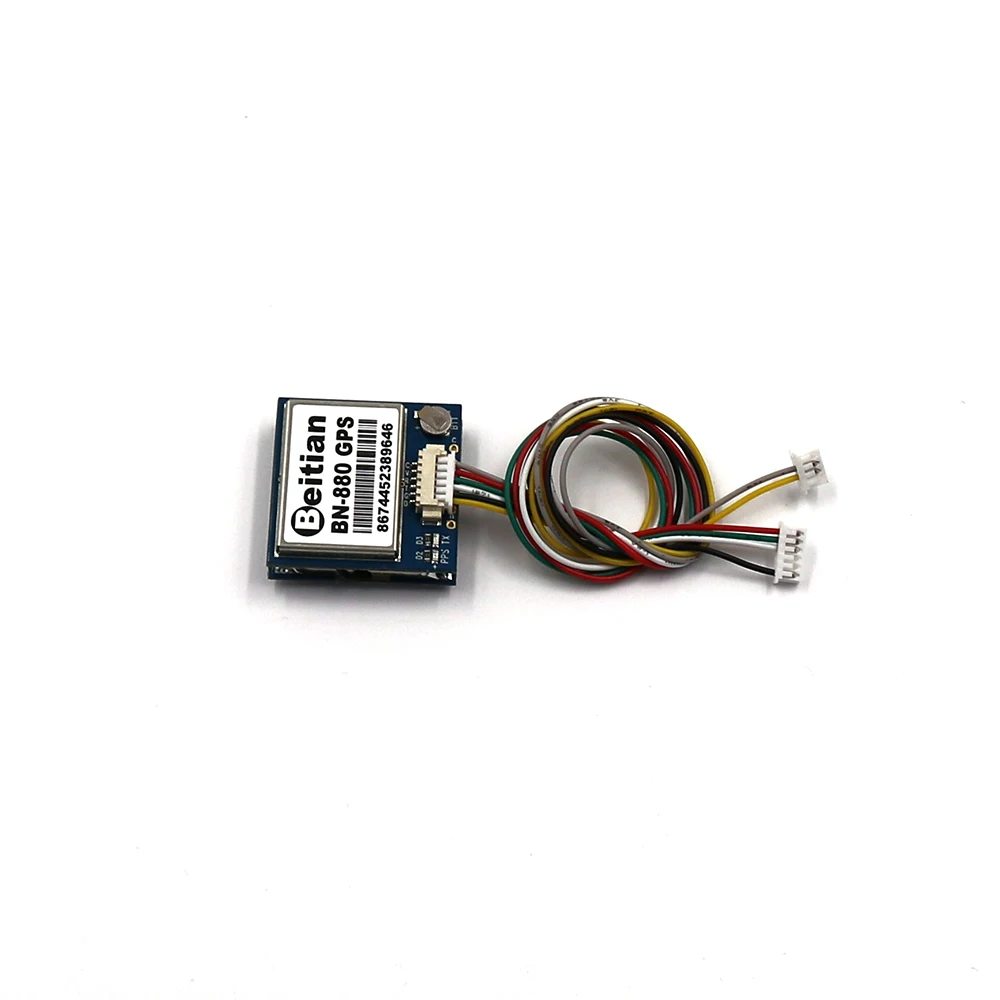

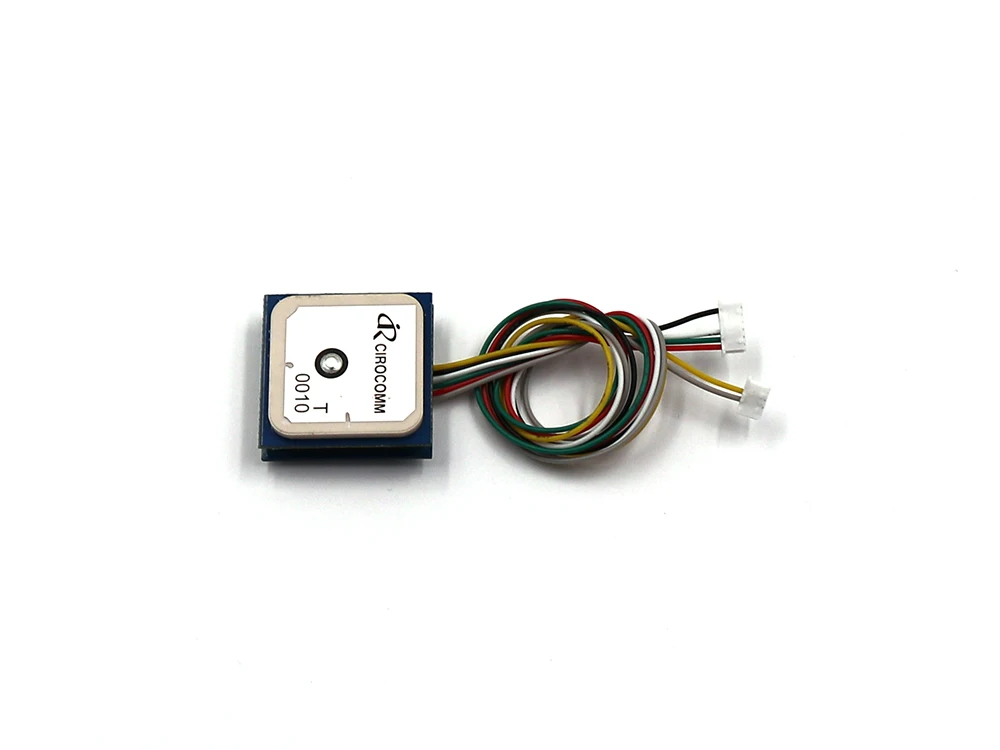

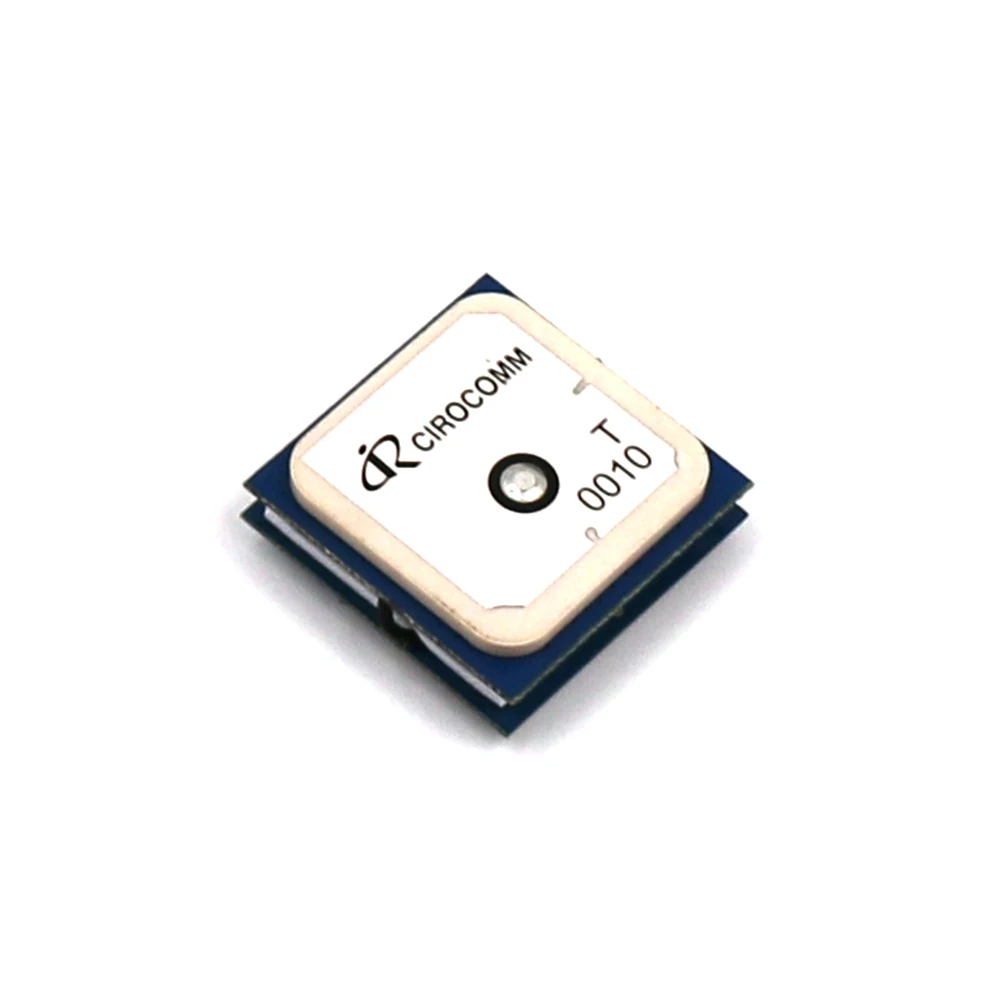

BEITIAN GNSS модуль GPS ГЛОНАСС с двойным управлением полетом компас HMC5883L AMP2.6/PIX4/PIXHAWK BN

Iitem

Описание

Электрические характеристики

Набор микросхем

M8030-KT

Частота

GPS L1, ГЛОНАСС L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, ГЛОНАСС, BDS, GALILEO, SBAS, QZSS.

По умолчанию GPS, ГЛОНАСС, SBAS, QZSS.

Каналы

72 поисковых канала

Чувствительность

Отслеживание

-167dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Горячий старт

-156dBm

Точность

Горизонтальное положение

2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

26 s

Теплый старт

25 s

Горячий старт

1 s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных

Уровень TTL

Протокол данных

NMEA-0183

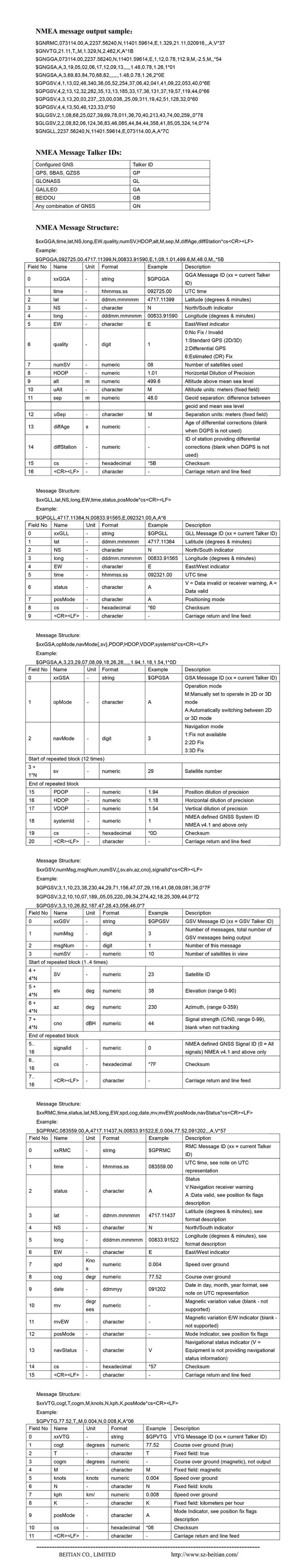

Сообщение NMEA

RMC, VTG, GGA, GSA, GSV, GLL

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4 M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

Напряжение постоянного тока 3,6-5,5 В, типичный: 5,0 В

Ток

Захват 50мА/5,0 В

Механические характеристики

Размеры

28 мм * 28 мм * 10 мм

Вес

12,0 г

Соединитель

1,25 мм 6-контактный разъем

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

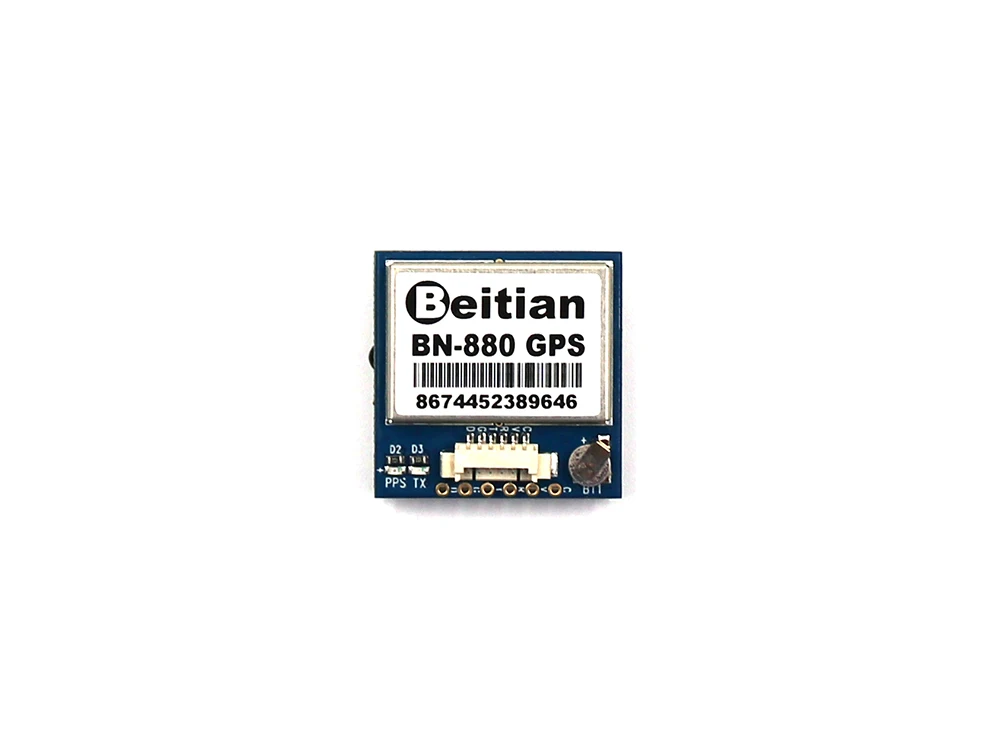

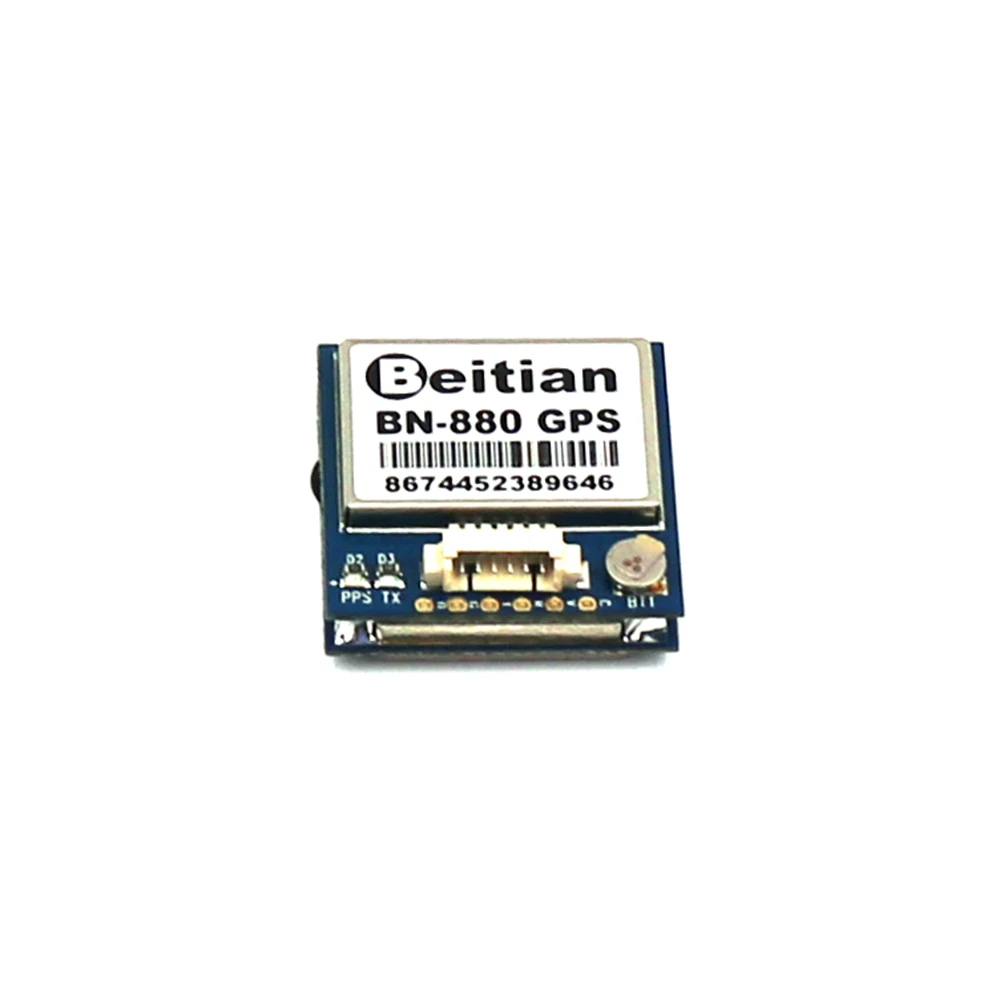

Светодиод

Встроенный светодиод

TX LED: синий. Выход данных, TX светодиод мигает

PPS светодиод: красный. PPS светодиод не яркий, когда GPS не фиксируется, мигает при фиксации

Компас

Компас

Встроенный компас, с электронным компасом IC HMC5883L

Штырь

Контактное имя

I/O

Описание

1

SDA

О

Компас SDA

2

GND

G

Наземный

3

TX

О

Выход серийных данных.

4

RX

I

Серийный ввод данных.

5

VCC

I

DC 3,6 В ~ 5,5 В Входное напряжение, типичный: 5,0 В

6

SCL

I

Компас SCL
