ZMR SP Racing F3 Flight Controller Acro Deluxe version для QAV 280 250 210 180 Mini Quadcopter SP3 NAZE32 Upgrade edition Drone|f3 flight

Контроллер полета SP Racing F3 NAZE32, обновленная версия(Acro)/(Делюкс)

SP RacingF3Контроллер полета

Покупатели должны прочитать: когда мы даем иглу для сварки полетного контроллера, следует обратить внимание, не используйте некачественный оловянный провод и флюс (флюс будет токопроводящим, плохим) гладить головку как можно дальше при использовании типа ножа, время сварки для глажки, не касаясь других компонентов на плате, Нет опыта в сварке, я могу помочь вам в сварке игл, магазин перед отправкой работает с двумя USB-разъемами для подключения программного обеспечения для обнаружения состояния и отправки!

Примечание: положение загрузки выше полета не является интерфейсом источника питания

Линия источника 5 В, есть студенты, которые не обращают внимание на линию питания, приводящую к перегоранию управления полетом.

Управление полетомИсточник питания обычно подключается к переключателю вилки, чтобы обратить внимание на отрицательный электрод.

F3 Полетный контроллер в настоящее время проигрывается через самый популярный Полетный контроллер машины, он занимается спортом через главный Полетный контроллер, особенно в ручном режиме, особенно в удобном быстром реагировании, слово стабильное, но многие игроки чувствуют себя очень сложно отладить и отказаться от старта, На самом деле его отладка не так сложна, но также намного проще, чем проблема CC3D, в программном обеспечении для установки настроить параметры этого шага.

Надежное качество, Стабильная и надежная производительность

На рынке много аппаратного простого управления полетом, в результате чего последняя официальная прошивка не сможет раскрыть рефлексы.

Информация о характеристиках:

• Без компромиссов вход/выход. Всегда используйте все функции;

E. g. Подключите ваш OSD + SmartPort + SBus + GPS Светодиодный

Полоса + Мониторинг аккумулятора + сонар + 8 двигателей-все одновременно!

• Бортовой регистратор регистрации данных в чёрной коробке большой емкости-оптимизируйте настройку и Проверьте результаты настройки без

Guesswork (Делюкс).

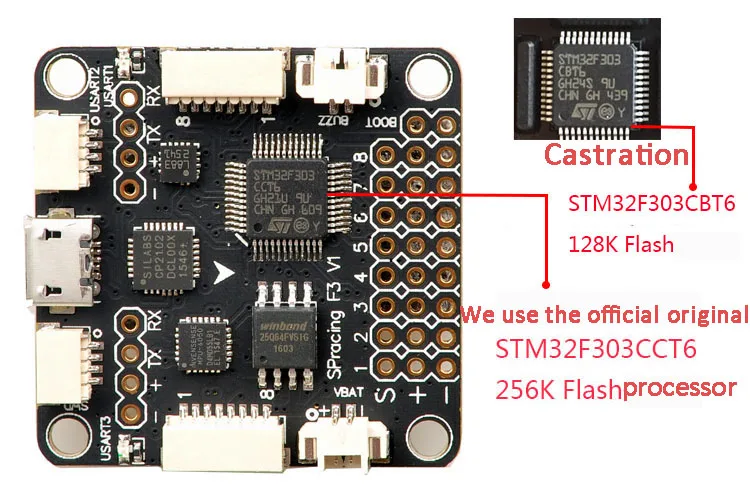

• Процессор STM32 F3 следующего поколения с аппаратным устройством с плавающей точкой для эффективного вычисления и быстрого полета

ARM-Cortex M4 core.

• Штабелируемый дизайн-идеально подходит для интеграции с OSDs и распределительными платами питания.

• 16 линий ввода/вывода PWM для приемников ESCs, сервоприводов и legacy. 8 доступен для стандартных штыревых разъемов. 8 по бокам

Монтажные разъемы.

• Полная поддержка OneShot ESCs для легкой регулировки ПИД и более острого отклика.

• Поддерживает приемники SBus, SumH, SumD, spectrum1024/2048, XBus, PPM, PWM. Внешние инверторы не требуются

(Встроенный).

• Специальный выход для программируемых светодиодов-отлично подходит для ориентации, гонок и ночного полета.

• Специальный порт I2C для подключения OLED-дисплея без необходимости летной батареи.

• Отверстия для контроля напряжения и тока аккумулятора.

• Поддержка гидролокатора для точного удержания на низком уровне.

• Порт зуммера для звуковых предупреждений и уведомлений.

• Удобный порт отладки разработчика (SWD) и выбор режима загрузки, неразборный загрузчик.

• Симметричная конструкция для очень аккуратной проводки.

• Диаметр проволоки с использованием штыревые разъемы, JST-SH розетки или припой колодки. Используйте либо прямоугольные, либо прямые булавки.

• Барометр устанавливается на нижнюю часть доски для облегчения ветроизоляции.

• Количество циклов до ~ 2x быстрее, чем платы на базе STM32F1 предыдущего поколения.

• Конфигурация полетного контроллера с помощью графического интерфейса (Windows/OSX/Linux).

• Поддерживает различные самолеты, трикоптеры, Квадрокоптеры, гексакоптеры, октокоптеры, самолеты и многое другое.

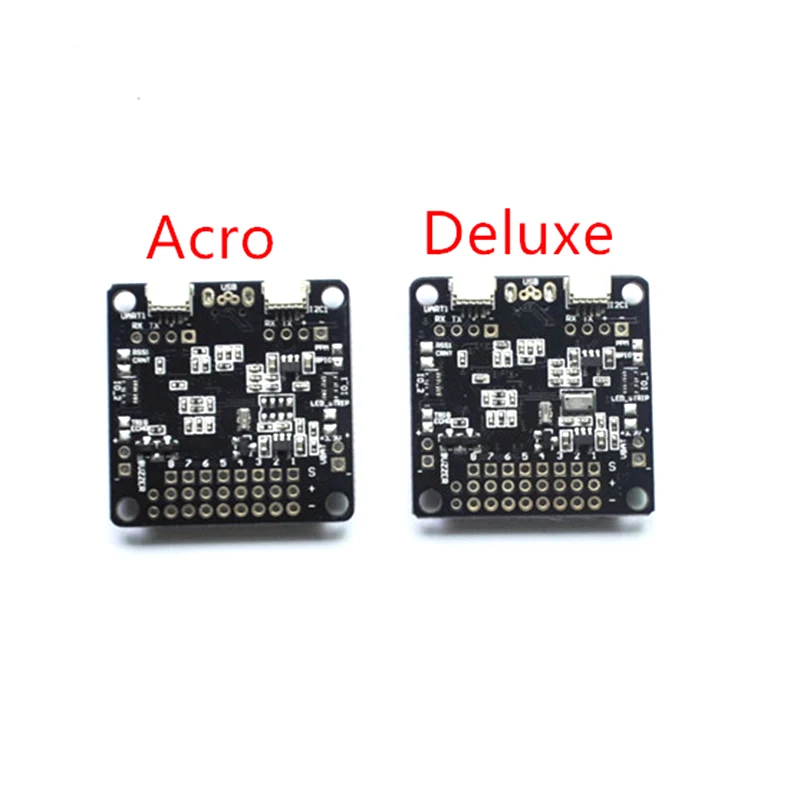

• Доступны в версии Acro и Deluxe.

Варианты

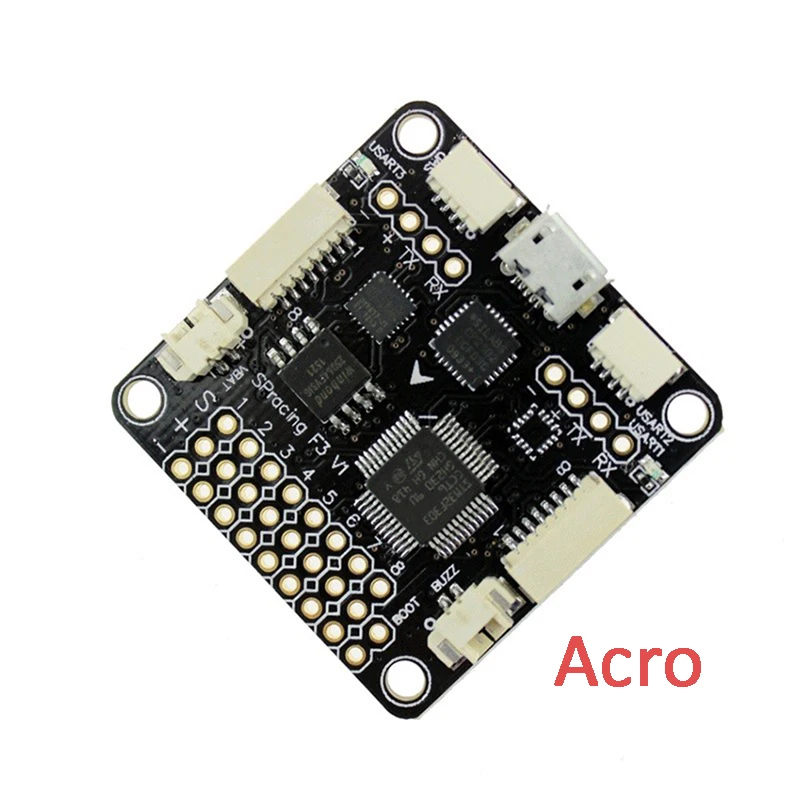

Acro: стандартная модель для гонок/acro flying.

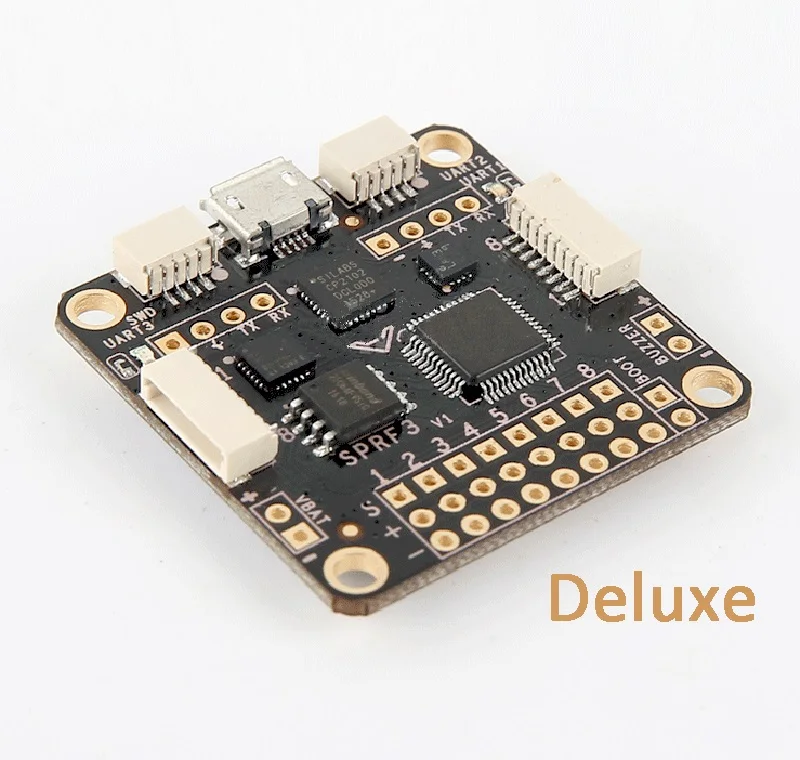

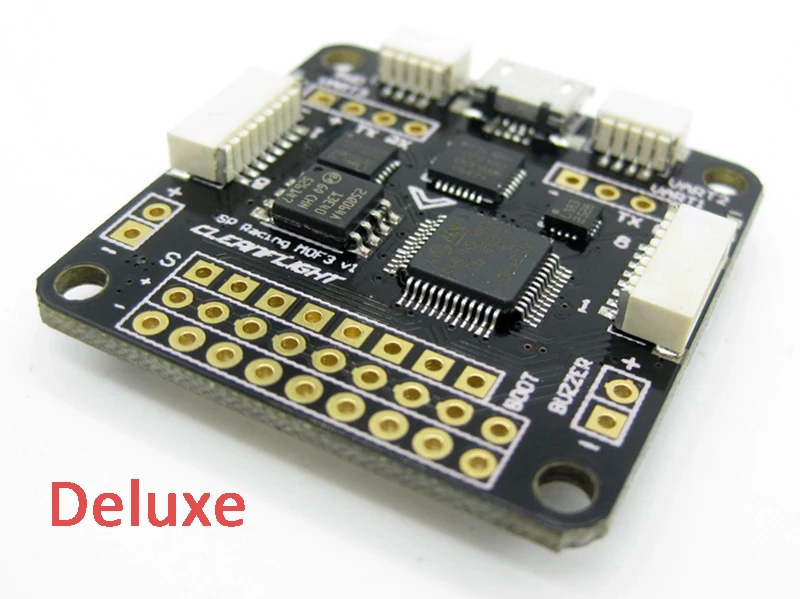

Делюкс: дополнительные датчики для высоты и направления.

Программное обеспечение

SPRacingF3 управляет программным обеспечением управления Полетным контролем (FC) с открытым исходным кодом, которое имеет постоянно растущее сообщество

Дружественных разработчиков и пользователей. Быть открытым исходным кодом означает, что вы тоже можете помочь системе.

Cleanflight поставляется с подробным руководством, которое рассматривается и поддерживается разработчиками Cleanflight и

Сообществом. Больше нет устаревших вики-страниц и б/у информации.

Убедитесь, что вы ознакомились с руководством, подходящим для версии вашей прошивки.

История

Оборудование было разработано ведущим разработчиком Cleanflight, Dominic Clifton, чтобы быть более способным, чем

STM32F1-based доски после получения отзывы от пользователей Cleanflight, партнеров и лучших пилотов.

Невыполнение этих предупреждений аннулирует вашу гарантию и повредит ваш полет

Контроллер.

• Всегда наблюдайте полярность. Проверьте и дважды проверьте перед применением питания.

• Отключение питания перед отключением, подключением или любым подключением.

• Подключите только один источник питания к контактам VCC/Не подключайте больше, чем

Один источник питания для двух или более контактов VCC. Например, если вы используете ESCs

С BECs затем снимите Центр Красный провод из почти все (за исключением одного ESC коннектор.

• Не подключайте GND, VCC или 3,3 В друг к другу (короткое замыкание).

• Не подключайте GND, VCC или 3,3 v к любым входам или выходам, если не указано специально.

• Не подключайте вход или выход к любому другому входу или выходу, если только это не специально

Указано.

• Источник питания 3,3 В предназначен только для низкого потребления тока. 100 мА максимум.

• Не допускайте попадания грязи/пыли/клея/пр. в датчик давления (барометр).

• Держите магниты подальше от контроллера полета.

Предупреждения

Общие советы

Для лучшей производительности и длительного срока службы вашего контроллера полета следуйте указанным ниже рекомендациям:

• Маскирующая Кисть для нанесения смолы/клей для того, чтобы укрепить JST-SH Разъемы-помогает в том случае, если вы столкнетесь вашего самолета.

• Рекомендуется использовать корпус/коробку для контроллера полета.

• Установите пену с открытым ячейком под датчиком давления-сэндвич между ФК

И рамка.

• Провода двигателя/батареи дальше от датчика компаса (магнитометр)

Как можно лучше.

• Установите контакты перемычки только если они вам нужны.

• Рекомендуется использование цветных закодированных штырьковых разъемов (не поставляется), особенно для VBAT

Затычки.

• Делайте все возможное, чтобы предотвратить вибрации, достигая акселерометра/гироскопа.

Например, балансировочные подставки, двигатели и все безопасно

SPRacingF3 дает вам все необходимое для сердца вашего самолета, будь то в гоночных FPV, акробатических летаниях или аэрофотографиях, это идеально.

Делюкс: дополнительные датчики для высоты и направления.

SPRacingF3 управляет программным обеспечением для управления Полетным контролем (FC) с открытым исходным кодом, которое имеет постоянно растущее сообщество дружелюбных разработчиков и пользователей. Быть открытым исходным кодом означает, что вы тоже можете помочь системе.

* Плата 36x36 мм с монтажными отверстиями 30,5 мм.

* ~ 5 граммов.

* Процессор STM32F3.

* Вспышка большой емкости (Acro и Deluxe)

* Акселерометр/гироскоп MPU6050

* Барометр MS5611 (только Делюкс)

* HMC5883 компас (только Делюкс)

* Разъем MicroUSB.

* 4x 4pin JST-SH розетки (I2C, SWD, 2xUART)

* 2x 8pin JST-SH розетки (PPM, PWM, серийный, RX, GPIO, ADC, 3 в, 5 В, GND)

* 8x3 ходовых отверстия для штыревых разъемов для подключения ESC/Servo.

* 2x 4-контактные ходовые отверстия для штыревых разъемов для 2x последовательных портов.

* 2х 2pin хоть-отверстия для штырьковых разъемов для напряжения аккумулятора и зуммера.
