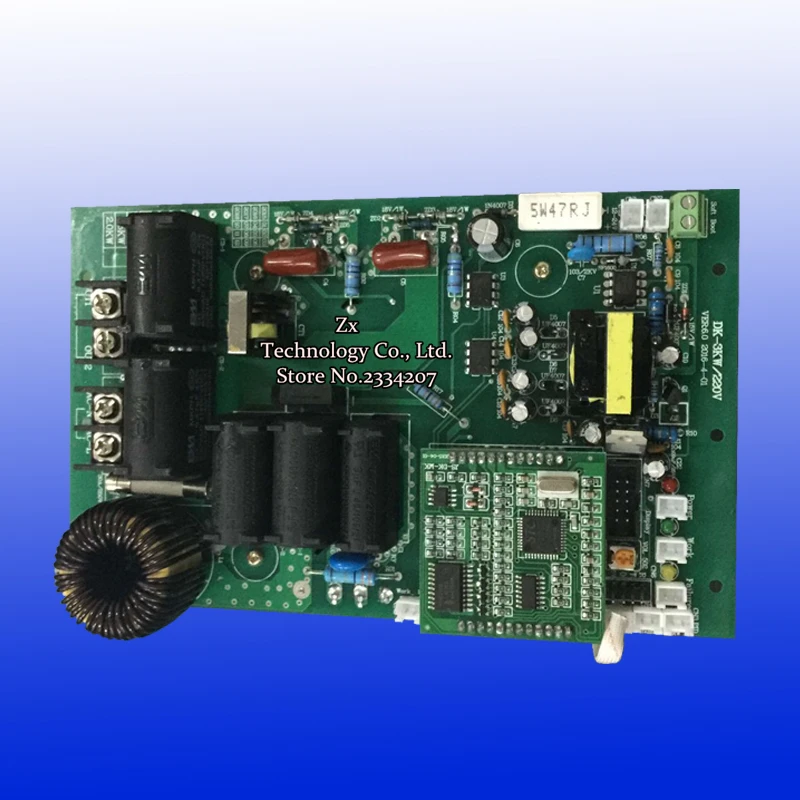

3kW нержавеющая сталь электромагнитный нагреватель материнская плата литья под
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 0.4 руб. | 0.80 руб. | 0 руб. |
| Mar-03-2026 | 0.9 руб. | 0.53 руб. | 0 руб. |
| Feb-03-2026 | 0.22 руб. | 0.17 руб. | 0 руб. |
| Jan-03-2026 | 0.61 руб. | 0.79 руб. | 0 руб. |
| Dec-03-2025 | 0.8 руб. | 0.38 руб. | 0 руб. |
| Nov-03-2025 | 0.74 руб. | 0.96 руб. | 0 руб. |
| Oct-03-2025 | 0.56 руб. | 0.11 руб. | 0 руб. |
| Sep-03-2025 | 0.90 руб. | 0.4 руб. | 0 руб. |
| Aug-03-2025 | 0.87 руб. | 0.31 руб. | 0 руб. |
Описание товара
Отказ от ответственности: 1. Эта плата не имеет технических инструкций, если она не известна заказ;
2. Эта материнская плата не имеет панели управления, панель управления должна быть приобретена отдельно, спасибо
Управление панели ссылку://ru.aliexpress.com/store/product/Universal-Digital-Programming-Operating-the-Monitor-Electromagnetic-heating-control-panel-for-the-operation-of-the-display/2334207_32781278753.html?spm=2114.12010608.0.0.VJ0egU
3kW/220 В нержавеющая сталь электромагнитный нагреватель материнской литья под давлением машина электромагнитной индукции контроллер отопления

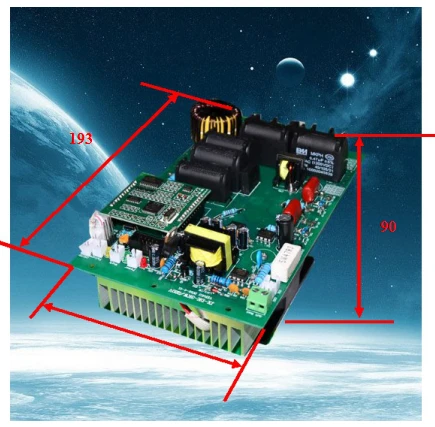

Параметр производительность Номинальная мощность: 3KW Номинальная частота напряжения: AC 220 В/50 Гц Напряжение для адаптации к диапазону: В 260 В ~ 260 В, 210-100 в постоянная выходная мощность Адаптируется к температуре окружающей среды:-20 ℃ ~ 50 ℃ Адаптация к влажности окружающей среды: ≤ 95% Диапазон регулировки мощности: 100%-20% бесступенчатая регулировка (т. Е.: между регулировкой 0,6-3 кВт) ЭФФЕКТИВНОСТЬ ТЕРМИЧЕСКОГО преобразования: ≥ 95% Эффективная мощность: 85% Рабочая частота: 10-40 кГц Структура основной цепи: резонанс серии half bridge Система управления: цифровой фазовый замок автоматический контроль отслеживания на основе AVR Micro control ler Режим применения: открытая платформа приложения Дисплей: программируемый цифровой дисплей Время начала: <1 s Мгновенное время защиты от перегрузки по току: 2us; Защита от перегрузки питания: Мгновенная защита 130% Мягкий старт режим: 1. с полной электрической изоляцией мягкий старт Отопление/стоп режим 2. В с 12 В в и 24 В входными режимами включения/остановки Поддерживает мощность регулирования PID: распознает В входное напряжение 0-5 В Поддержка 0-150 ℃ определение температуры нагрузки: точность ± 1 ℃ Физический размер: длина 120 * ширина 100 * высокая 193 (включая вентилятор); Параметры адаптационной катушки: 4 мм2, длина 18-22 м, индуктивность 90-110uH Расстояние катушки и нагрузки (Толщина утеплителя):Когда круг 20-25 мм, когда самолет 15-20 мм, когда эллипс 10-15 мм, когда супер-эллипса меньше чем 10 мм.
Подключения и использования 1 Мощность FireWire 220 В 2 источника питания нулевой линии 3 подключен к катушке 4 подключен к катушке 5 промышленных резонансный конденсатор 6 промышленных импульсный источник питания с высоким иммунитетом 7 мощный многоуровневый LC фильтр, эффективно подавляет мощность высокочастотных гармонических помех 8 тайваньский импортный шариковый долгий срок службы охлаждающий вентилятор 9 внешний интерфейс обнаружения температуры нагрузки 2, точность ± 1 ℃ (до 150 ℃) Интерфейс обнаружения температуры 10 IGBT 11 RS485 интерфейс для дистанционного управления 12 внешних 24 В в индикатор работы, работа Всегда яркая, не работает, блестящая 13 на основе 32-бит DSP все-цифровой контроллер 14 промышленный полумост структура, Германия Infineon IGBT 15 SSR (твердотельное реле) внешний интерфейс запуска (Примечание положительный и отрицательный) 16 Интерфейс мягкого запуска, и следующий интерфейс мягкого запуска соединен вместе, Заводская по умолчанию укорочена, мягкий старт нужен внешний, обязательно отключите заводскую короткую петлю 17 интерфейс мягкого запуска 18 Регулировка текущего размера (Примечание: не может быть хаос) 19 внешний программируемый рабочий дисплей 20 светодио дный внешний светодиодный индикатор питания 21 внешний светодио дный светодиодный индикатор работы 22 светодио дный внешнего светодиодного индикатора неисправности 23 Многофункциональный входной интерфейс (набор через F-20): - Do внешний потенциометр К 10 k вход, вы можете настроить размер мощности 100%-20% диапазон
- Внешний PID вход (0-В 5 В) вход
Инструкции:
1. R/SЗапустите триггерный
2 、 светодио дный 12 В ~ 24 В (DC)Индикатор рабочего。
Быстрый Установка метод код
Питание и катушка: клеммы короткого замыкания с мягким пуском после начала работы, после работы дисплей по умолчанию показывает входной ток, входной сигнал с зажимом рекомендуется проверить текущий входной ток Номинальный Текущий диапазон. пресс [ярлык] Ключ onceTo введите рабочую частоту, нормальный дисплей 10-20 кГц, выше 22 кГц, описание катушки вокруг немного, нам нужно увеличить катушку, менее 15 кГц, описание катушки вокруг больше, нужно уменьшить катушку. нажмите [быстро] Ключ, на этом фазовом дисплее, 03-05 нормальный дисплей, выше 08 иллюстрация катушки меньше, или изоляционный слой может быть относительно толстым, или расстояние между катушками может быть относительно большим, необходимо отрегулировать. при нагревании до температуры нагрузки нормального производства, три параметра должны соответствовать стандартам, машины могут только мечтать о работе: a, входной ток: (Считаются в пределах нормального диапазона от 85 до 100% номинальной); во-вторых, Рабочая частота: 10-20 кГц, желательно около 15 кГц; три фазы: между 04-03.
Защита товары
Если происходит исключение электромагнитный нагреватель, функция защиты активируется, сигнал остановлен, дисплей автоматически переключается на следующую ошибку (исключение). В случае отсутствия следующего дисплея или других смущенных вопросов, пожалуйста, свяжитесь с продавцом или компанией.После того, как функция защиты активирована, пожалуйста, разберитесь с причинами, электромагнитный нагреватель Выключите и затем снова, затем начните работать.Определения ошибок (сигнализации):
Run. Предупреждение (продолжайте работать, но должны быть скорректированы)
Описание кода причины и устранение неисправностей
A-01 далеко от нагрузки катушка хлопок изоляция слишком толстая, каждая катушка между каждым кольцом и расстоянием слишком большой, катушка короче A-02 ограничение работы слишком далеко от катушки нагрузки, нагрузка не настроена правильно,A-03 высокочастотная катушка короче
Ошибка определение
Описание кода причины и устранение неисправностей E-01 нетНе ответил на катушку, катушка отключена, или катушка индуктивность слишком большая, можно регулировать, чтобы попытаться уменьшить F-11 E-02Мгновенная токуКатушка короткого замыкания, мгновенный перегрузки по току E-03IGBT датчик температуры открытымДатчик IGBT отключен или не подключен E-04IGBT Защита от перегрева температура теплоотвода слишком высокая, вентилятор не поворачивается или не блокируется, E-05Обнаружение неисправностей датчика температуры нагрузкиРазработали возможности E-06Обнаружение неисправностей датчика температуры нагрузкиРазработали возможности E-07Ток катушки слишком большой вход или Выходная защита от перегрузки по току E-08Рабочая частота слишком высокая индуктивность катушки слишком маленькая Конец синхронизации Дата Работа должны быть отменены в F14 функция парольСмотрите так же другие товары:
