DC 6 30 в 9 12 В 24 Поддержка Micro USB 5 многофункциональный цикл таймер Задержка запуска

DC 6 30 в 9 12 В 24 Поддержка Micro USB 5 многофункциональный цикл таймер Задержка запуска

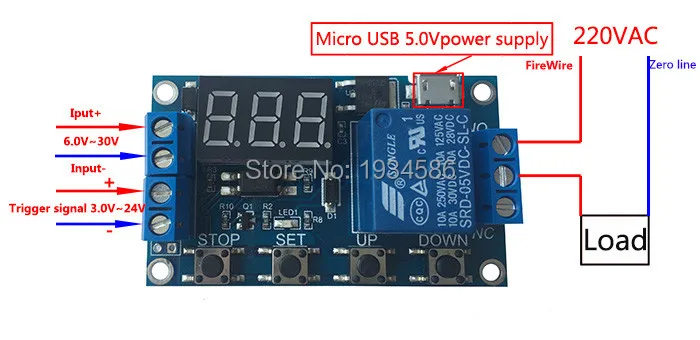

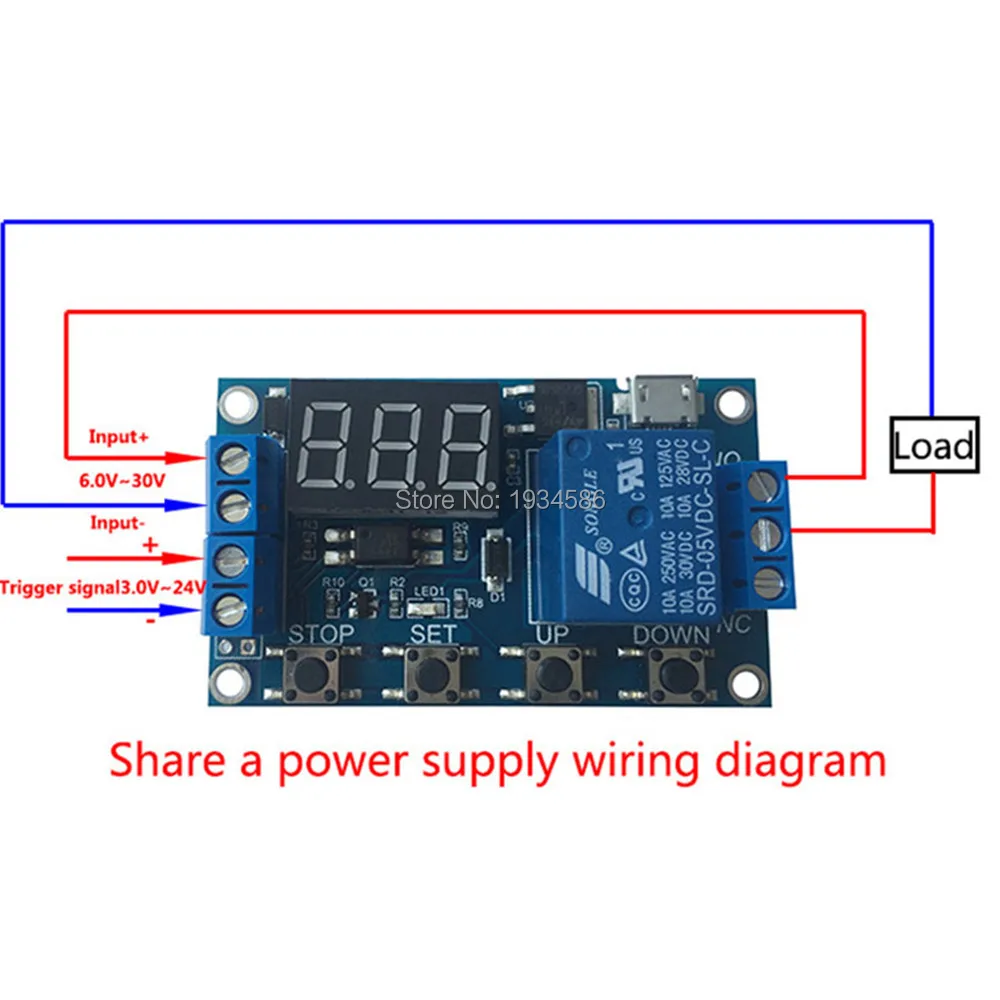

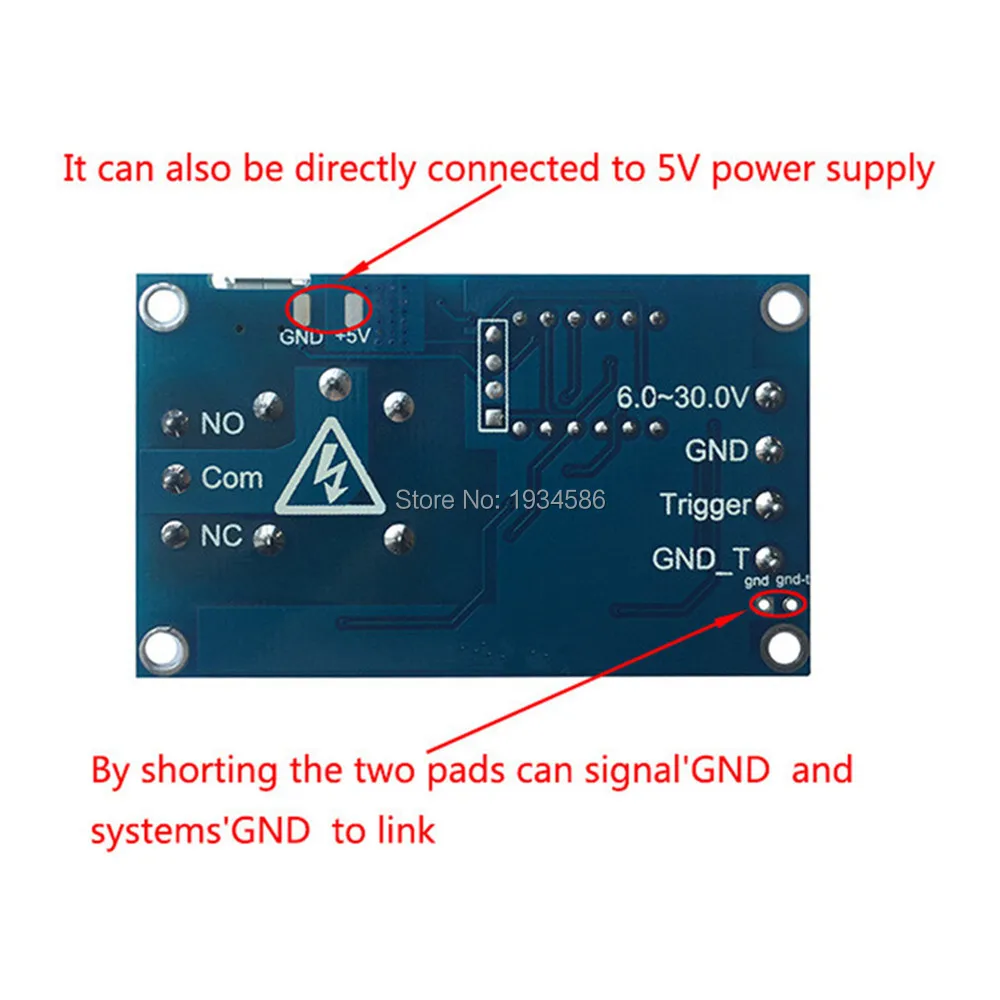

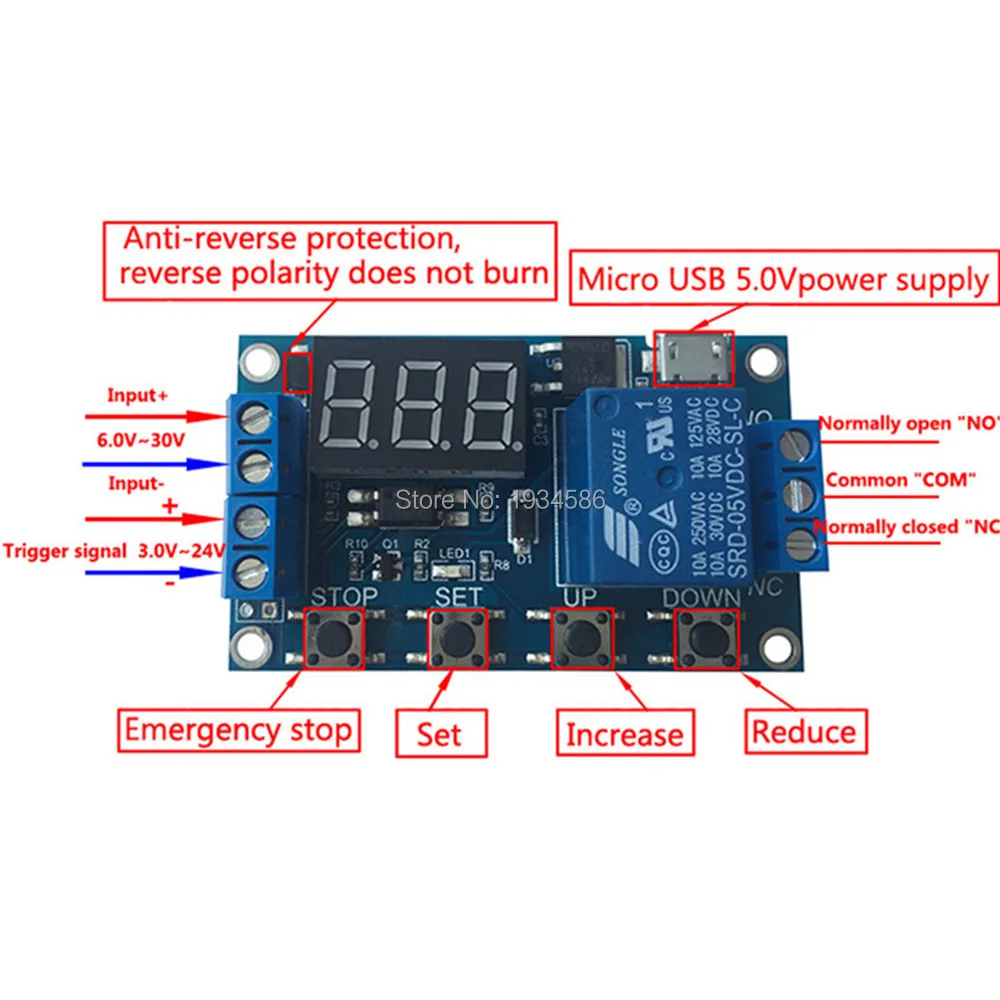

Описание 1 канал 5 В релейный модуль с задержкой времени релейный модуль, триггер с выключением/вкл циклом синхронизации 999 минут для релейной платы Arduino Основные характеристики: 1. Широкий источник питания (6 ~ 30 в), поддерживает источник питания microUSB 5,0 В, прост в использовании; 2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности; 3. Функция аварийной остановки (кнопка «стоп»); с защитой от обратной полярности, обратная полярность не сгорит продукт. 4. Увеличить режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически выключить монитор, любой ключ пробуждения; 5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены; 6. После выключения модуля все параметры не теряются. Параметры продукта: 1: Рабочее напряжение: 6-30 в, Поддержка питания microUSB 5,0 в 2: Источник запуска: Активный-высокий (3,0 в-24 в), имеет оптомуфту изоляции, может улучшить возможности системы анти-помех (клиенты также могут коротать общую землю). 3: Выходная мощность: вы можете управлять устройством постоянного тока 30VDC 5A или 220VAC 5A. 4: тихий ток: 20 мА; Рабочий ток: 50 мА 5: диапазон времени: 0,1-999 минут непрерывно регулируется; 6: Срок службы: более 10 миллионов раз; Рабочая температура:-40-85 ℃; Размер: 7: с изоляцией оптопары, улучшенной Защитой от помех, монтажными платами промышленного класса, Установите параметры после отключения питания памяти навсегда. 8: Размер: 6,2*3,8*1,7 см Специальное примечание: Релейные выходы-пассивный контакт, незаряженный выход для управления ролью линейного отключения. Руководство по эксплуатации: Режим работы: P1: после триггерного сигнала реле включается в режиме ожидания, а затем отключается; в режиме OP следующим образом P1.1: Недопустимый сигнал срабатывает снова P1.2: Повторный сигнал синхронизации срабатывает снова P1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы; P-2: к триггерному сигналу, реле после отключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения; P3.1: после того, как сигнал триггера к реле включил время OP, реле выключено CL время, затем рабочий цикл, чтобы сигнал к реле выключено, остановить часы снова в цикле; могут быть установлены циклы (ЛОП); P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; могут быть установлены циклы (LOP); P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; период таймера, то есть сигнал, время очищается; Настройка времени: После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени; Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секунд X Десятичная точка в десять, диапазон времени: от 0,1 до 99,9 секунд X.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минут Например, вы хотите настроить OP 3,2 секунды, затем переместите десятичную точку на десять, цифровой дисплей 03,2 Описание параметра: OP-time, CL off time, LOP cycles (1-999 раз, "---" представляет бесконечный цикл) Эти параметры независимы друг от друга, но каждый из этих параметров общего режима, например, P1.1 установить время работы составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем введите P1.2 Установите соответствующие параметры, OP это будет пять секунд; В главном интерфейсе (display 000) нажмите кнопку SET, чтобы отобразить OP (CL, LOP) и соответствующее время XXX; Если только режим OP (например, режим P1.1, P1.2, P1.3) время, то нажмите кнопку SET будет отображать только OP и соответствующее время; Если шаблон имеет OP, CL, LOP (например, режим P3.1, P3.2), нажмите кнопку SET OP и соответствующее время, CL и соответствующее время, ЛОП и соответствующий номер будут отображаться; В режиме set основные параметры интерфейса при коротком нажатии кнопки SET могут легко видеть текущий режим, установленный в, очень удобно! Параметры: 1. Во-первых, определите режим работы реле; Режим работы реле, в главном интерфейсе (когда модуль включен, мигает текущий рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс) нажмите кнопку «long press SET» в течение 2 секунд после выхода, чтобы перейти на экран выбора режима, Кнопки вниз, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4); 3. после выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметр, который будет установлен, мигает (OP-time, CL off time, циклы LOP ("-" представляет бесконечную петлю) вверх, вниз для регулировки значения, Поддерживает Длительное нажатие (быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, выберите диапазон времени (соответствующее время от 0,1 до 999 минут); Короткое нажатие клавиши sET, чтобы установить следующий параметр текущего режима, процесс выше; 4. после настройки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд после релиза, в данный момент режим set будет мигать, а затем вернуться на главный экран, установить параметры успеха очень просто! Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, очень ясно! Экран выбора режима: Нажмите и удерживайте нажатие, чтобы войти, после завершения настройки нажмите кнопку SET для выхода и возврата к основному интерфейсу очень просто! Ключевые функции остановки: Режим включения реле: 1. ВКЛ: внутреннее реле времени позволяет проводить; 2. Выключение: реле, запрещающее проводимость, всегда закрыто; В главном интерфейсе нажмите кнопку стоп, чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, реле отключения ключа закрыто) Режим сна: 1. C-P режим сна: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, нормальная работа программы; 2. Обычный режим O-d: цифровой дисплей всегда открыт; Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран. В комплект входит: 1 шт. x DC 6-30 в 6 в 9 в 12 В 24 в Поддержка Micro USB 5 в многофункциональный цикл таймер Задержка запуска выключения реле времени задержка ключ модуль
