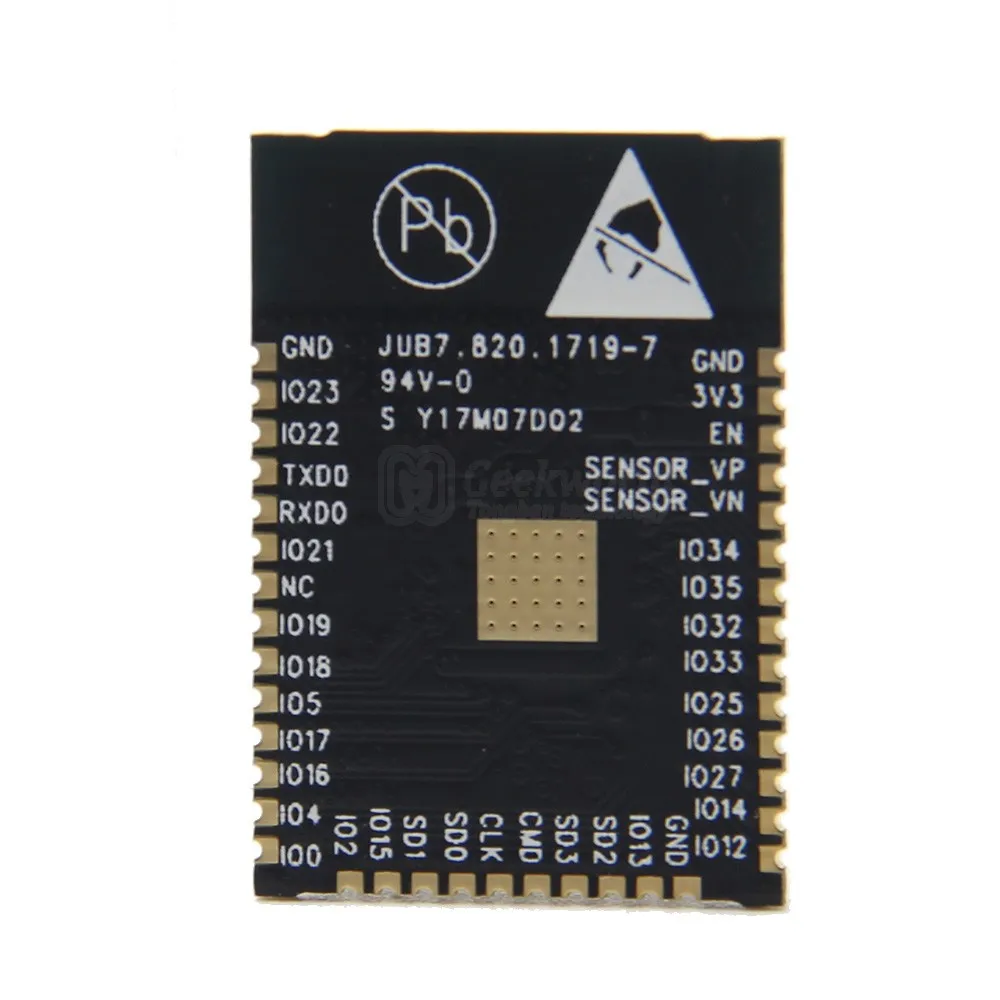

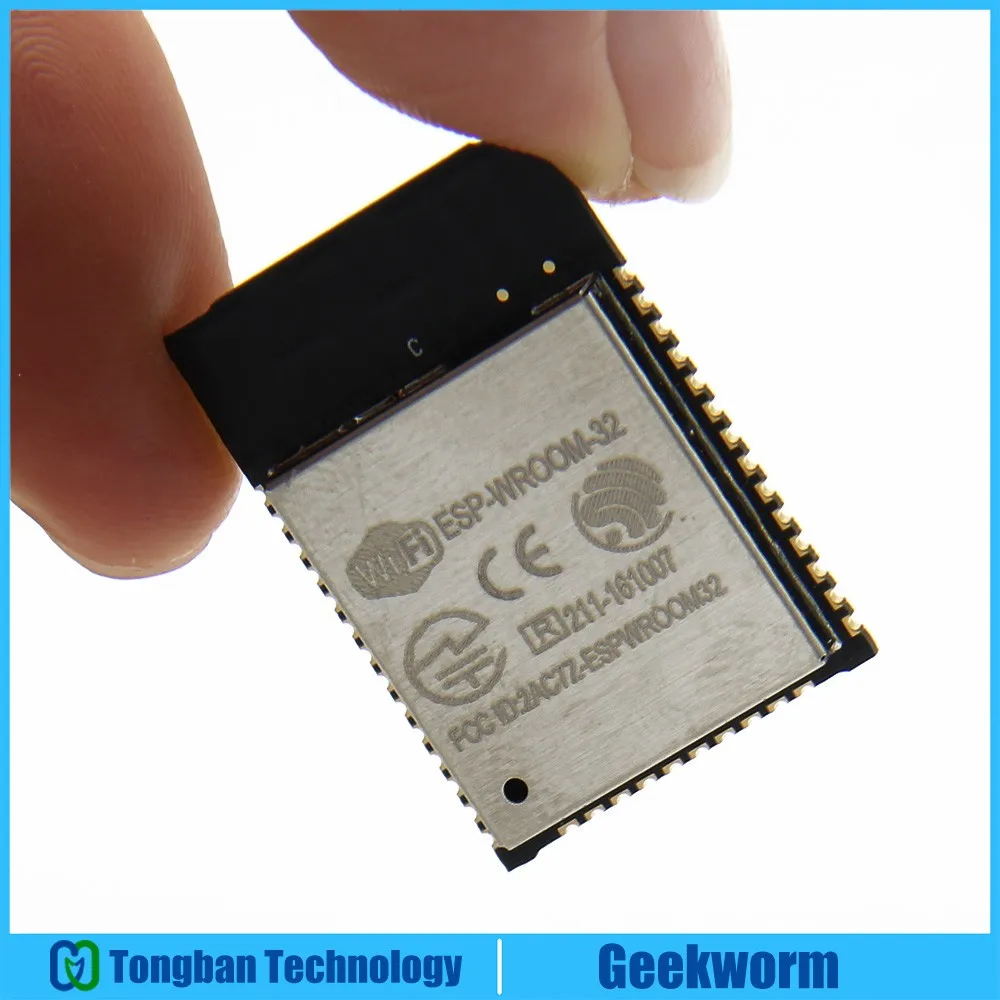

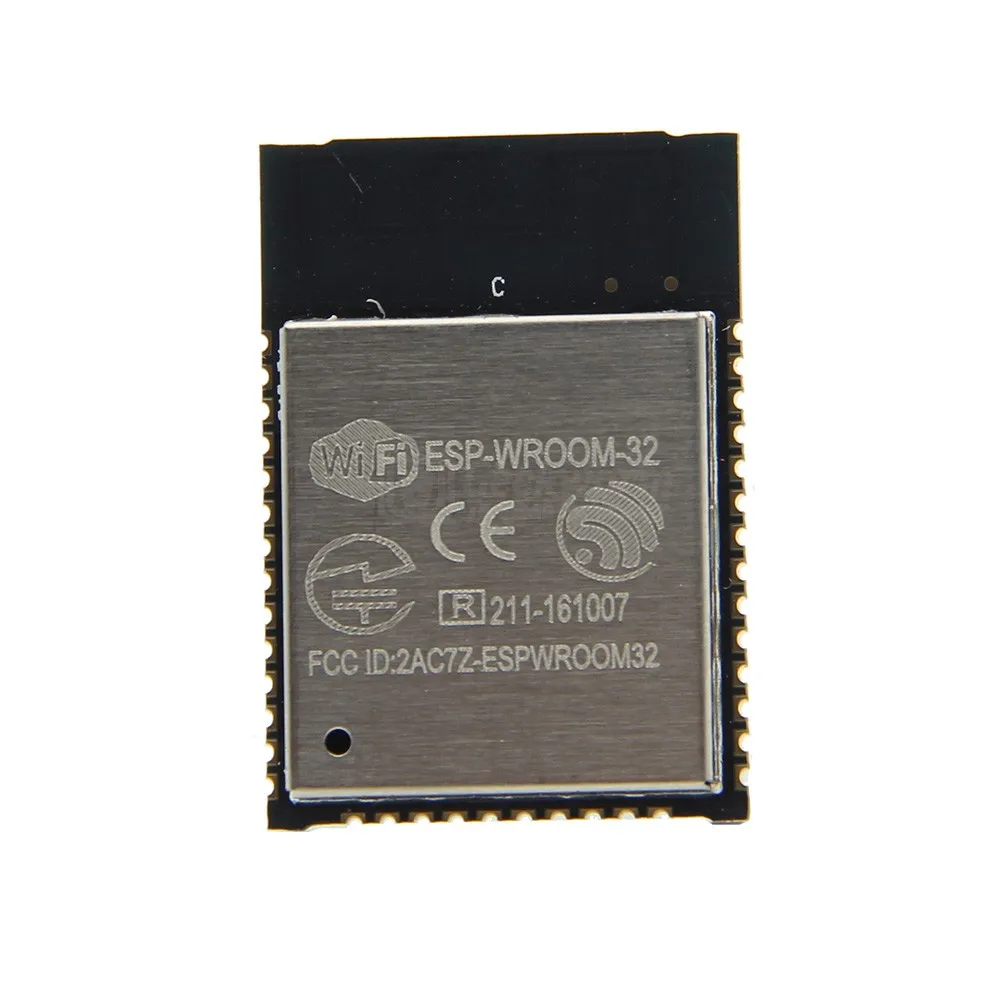

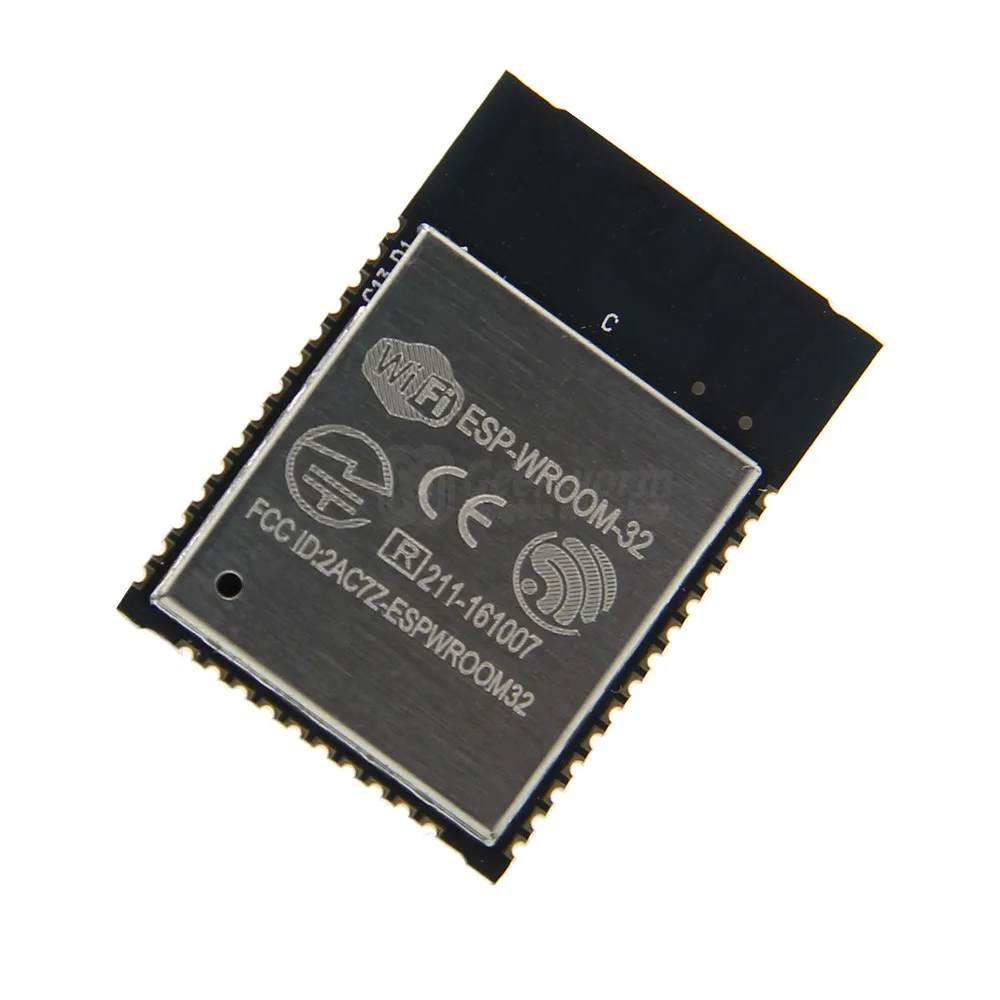

ESP32 ESP-WROOM-32 WiFi + Bluetooth с низким энергопотреблением двухъядерный процессор MCU модуль

Официальный документ:Http://www.espressif.com/en/support/download/documents

[Обзор]

1. ESP32 представляет собой полный, маленький форм-фактор (с волокнно-Оптической вилкой) 802,11 b/g/n/e/i (2,4 ГГц) WLAN плюс BT4.2combo решение оптимизировано для малой мощности, мобильного телефона Потребительская Электроника, носимых и Интернет вещей (IOT) устройств. ESP32 объединяет все функции WLAN и BT в одном пакете, чтобы поддерживать низкую стоимость, удобную для компоновки, обеспечивая гибкость для настройки платформы.

2. ESP32-это высокоинтегрированное решение с менее чем 10 внешними компонентами.

3. ESP32 интегрирует функции передачи/приема RF, включая антенные переключатели, RF banal, усилитель мощности, усилитель с низким уровнем шума, фильтры, управление питанием, И усовершенствованные Калибровочные схемы, которые позволяют раствору динамически настроить себя, чтобы адаптироваться к внешним колебаниям цепи.

4. Все решение уменьшает площадь печатной платы (PCB), время на рынок и затраты на счет материала (BOM), добавляя возможности и мощность обработки. Массовое производство ESP32 не требует дорогостоящего и специализированного испытательного оборудования Wi-Fi.

5. Ультра низкое энергопотребление esp32 радио-архитектура и собственные технологии энергосбережения продлевают срок службы в реальных приложениях, используя следующие функции:

• А. Точная гранулярность часов
• B. Несколько режимов низкой мощности
• C. Масштабирование динамического напряжения

Например, в случае применения низкомощного IoT сенсорного концентратора ESP32 периодически просыпается, и только при обнаружении определенного состояния; низкий рабочий цикл используется для минимизации количества энергии, затрачиваемой чипом. Выходная мощность усилителя мощности также может быть скорректирована, чтобы достичь оптимальной торговли между диапазоном связи, скоростью передачи данных и энергопотреблением.

[Основная Особенности]

• Wi-Fi
• 802,11 b/g/n/e/I
• 802,11 n (2,4 ГГц), до 150 Мбит/с
• 802,11 I функции безопасности: Проверка подлинности и TSN
• 802,11 e: Управление несколькими очередями для полного использования приоритета qostrafic
• Защищенный доступ Wi-Fi (WPA)/WPA2
• Wi-Fi защищенная настройка (WPS)
• А-мпду и A-MSDU агрегация
• Дробление и дефрагментация
• SSL стеки с аппаратными ускорителями
• Автоматический мониторинг маяка/сканирование
• Инфраструктурный режим станции BSS/мягкий режим AP
• Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode и P2P Power Manager
• UMA отвечающих требованиям и сертифицированный
• Разнообразия антенны и выбор
• ВДМ экономии энергии U-APSD

[Bluetooth]

• Одноchip CMOS полностью интегрированное радио и Базовая полоса
• Bluetooth Piconet и Scatter net
• Bluetooth 4,2 (BR/EDR/BLE)
• Адаптивная частота Hopping(AFH)
• СМП
• Передатчик класса 1, класса 2 и класса 34 без внешнего усилителя мощности
• + 10 дБм Передающая Мощность
• Приемник NZIF с чувствительностью-90 дБм
• До 4 Мбит/с Высокая скорость UART HCI
• SDIO/SPI HCI
• Низкая потребеление энергии
• Минимальный внешний компонент

[ЦП и память]

• Микропроцессоры Xtensa®Dual-core32-bit LX6, до 400 MIPS
• 128 Кб Встроенная память
• QSPI Flash/SRAM, до 4x16 Мб
• Мощность питания: 2,5 V до 3,6 V
• 416 КБ SRAM

[Часы и таймеры]

• Кристаллический осциллятор от 2 МГц до 40 МГц
• Внутренний осциллятор 8 МГц с калибровкой
• Внешний осциллятор 32 кГц для RTC с калибровкой
• Внутренний RC осциллятор с калибровкой
• Две группы таймеров, включая 3x64-битный таймер и 1x watchdog в каждой группе
• Таймер RTC с точностью до секунды
• РТК сторожевой

[Передовые Особенности]

• Расширенный дополнительными экранами
• 12-разрядный SAR ADC до 16 каналов
• 2x10-bit DA преобразователи
• 10x сенсорными датчиками
• Температура датчик
• 4sSPI
• 2xI2S
• 2xI2C
• 2xuart
• 1 хост (SD/eMMC/SDIO)
• 1 slave(SDIO/SPI)
• Интерфейс Ethernet MAC с выделенной поддержкой DMA и IEEE 1588
• Может 2,0
• ИК (TX/RX)
• Мотор PWM
• Светодиодный PWM до 16 каналов

[Безопасность]

• IEEE 802,11 стандартные функции безопасности поддерживаются, включая WFA,WPA/WPA2 и WAPI
• Secure boot
• Флэш-память для шифрования
• 1014 бит OTP, до 768 бит для клиентов
• Crytographic аппаратного ускорения:
• AES 128/192/256
• Хэш (SHA-2) Библиотека
• АСР
• Случайный номер Generato

[Приложения]

• IOT датчик концентратор
• IOT лесорубы

• Интернет музыкальных плееров
• Аудио гарнитуры
• Wi-Fi + Bluetooth аудио потоковые устройства
• Трансляция видео с камеры

• Датчик приближения игрушки
• Распознавание речи устройств

• Умные разъемы
• Умное освещение

• Промышленный беспроводной пульт дистанционного управления
• Ячеистой сети

• Wi-Fi устройства с поддержкой местоположения
• Портативной электроники
• Для наблюдения за ребенком, Бейби-монитор

• Датчик приближения контроль движения
• Триггер устройства
• Температура зондирования лесорубы

• Прошивка и SDK для быстрого программирования на чипе
• Цепи инструментов с открытым исходным кодом на основе GCC
