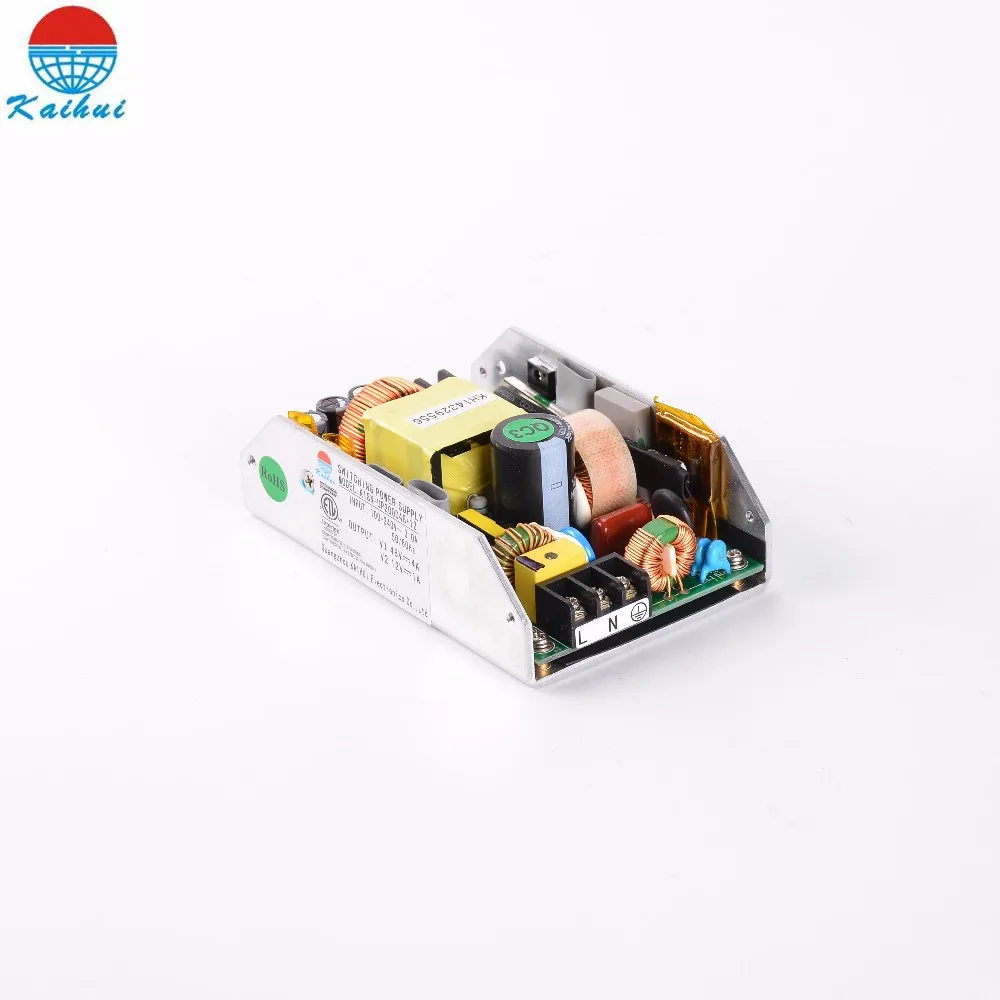

ETL одобренный двойной выход DC12V/9A 28 V/3A Переключатель режим питания 200W SMPS|dual output|switch

Особенности:

● Высокая эффективность, низкий рост температуры;

● Включает в себя фильтры, низкий уровень шума на выходе;

● Широкий диапазон входного напряжения переменного тока;

● Защита от короткого замыкания, перегрузки, перенапряжения, перегрева.

Параметры

                        Модель No.

Параметры

K18N-UP200D12 + 28

Выход

Выходное напряжение

CH1: + 12 В CH2: + 28 в

Номинальный ток

CH1: 9A CH2: 3A

Постоянная сила тока

CH1: 0-9A CH2: 0-3A

Номинальная мощность

192 W

Пульсация

CH1: 150mVp-p CH2: 200mVp-p

Полимерная батарея с настраиваемым выходным диапазон

CH1: ± 10%

Выход точность

CH1: ± 1% CH2:± 8%

Нестабильность выходного напряжения

CH1: ±0. 5% CH2:± 2%

Регулирование нагрузки

CH1: ±0. 5% CH2:± 6%

Настройка, подъем, время

50 мс, 50 мс, 20 мс

Вход

Вход Напряжение диапазон

90 ~ 264 В переменного тока

Вход ток

1.2A/220 V

Вход частоты

47 ~ 63 Гц

Эффективность

> 88% @ 220 В переменного тока

Пусковой ток

Холодный старт 15A @ 115 В; 30A @ 230 В

Ток утечки

<0,35 мА @ 240 В

Защита

Защита от перегрузки

110 ~ 200%, Иккинг, автоматическое восстановление

Защита от короткого замыкания

Защиты устройства питания от перегрузки по току, автоматическое восстановление

Выход защитное устройство от перенапряжения

CH1: 16 ~ 21 V

Над темп.

Температура покрытия> 105℃, выход выключен и автоматическое восстановление.

Прочие ожерелья и подвески

Защита окружающей среды

Рабочая температура., влажность

-20 ~ 50℃, 10 ~ 90% RH, без конденсации

Температура хранения, влажность

-20 ~ 85 ℃, 10 ~ 95% относительной влажности

Темп., дрейф

± 03%/℃ (0 ~ 50℃)

Вибрация

10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. EACH AXES

Безопасность и emcstandards

Стандарты безопасности

GB4943, EN60950-1

Давление

I/P-O/P, I/P-FG: 1.5KV; O/P-FG: 0.5KV DC 1 мин.

Сопротивление изоляции

I/P-O/P, I/P-FG, O/P-FG: 500 В постоянного тока/100 м Ом

EMC стандарт

EN55022 класс B, EN61000-3-2

Прочие ожерелья и подвески

Размеры

127*82*45 мм

Вес

0,6 кг

Обратите внимание

1. Все параметры 230 В переменного тока, номинальная нагрузка, температура окружающей среды 25 ℃, измеряется в условиях 70% влажности;

2. Точность: включает допуск установки, регулирование линии, регулирование нагрузки и так далее;

3. Тест пульсации: 30 см длинные нити подключения источника питания и нагрузки, стороны нагрузки и 0.1u и 47u конденсатор до 20 МГц осциллограф, измеренный в конце нагрузки;

4. Регулирование линии: при условиях номинальной нагрузки, входное напряжение изменяется от низкого до высокого измерения;

5. Регулирование нагрузки: измеренная выходная нагрузка от 0 до 100% изменение нагрузки измеряется.
