SDI сплиттер 1x4, SD/HD/3G-SDI репитер, SDI дистрибьютор, поддержка 1080 p широкий Voltage5-12V

Введение

Спасибо за покупку этого товара. Для оптимальной производительности и безопасности, пожалуйста, внимательно прочитайте эти инструкции перед подключением, управлением или регулировкой этого продукта. Пожалуйста, сохраните это руководство для справки в будущем.

Наша серия конвертеров HDMI, переключателей, удлинителей, матриц и разветвителей предназначена для того, чтобы сделать ваше устройство A/V более удобным, более удобным, более продуктивным и более экономичным.

4-портовый SDI сплиттер может легко распределить один SDI сигнал на четыре SDI совместимых дисплеев без потери сигнала, искажения и задержки. Он поддерживает сигналы формата SD-SDI, HD-SDI и 3G-SDI; также он может усилить сигнал SDI.

Наши устройства предлагают решения для шума, пространства и безопасности, управления центром обработки данных, распространения информации, презентаций конференц-зала, школы и корпоративных условий обучения.

Особенности

• Один сигнал распределяется на четыре сигнала SDI.

• Поддержка форматов видео SD-SDI, HD-SDI и 3G-SDI.

• SDI Supports1080P/1080I/720 P/576I/480I разрешение видео.

• Поддержка скорости передачи SDI: SD-SDI: 270 мбит/с, HD-SDI: 1,485 Гбит/с и 3G-SDI: 2,97 Гбит/с.

• Поддерживаемая максимальная длина кабеля (SYV-75-5): SD поддерживает до 400 м, HD поддерживает до 200 м, 3G поддерживает до 80 ~ 100 м (Примечание: длина кабеля будет зависеть от спецификации кабеля)

• Поддержка 8 бит, 10 бит, 12 бит

• Поддержка до 3G-SDI

• Аудио и видео выход одновременно

• Поддержка восстановления часов

• Нет необходимости в приводе, поддержка горячего подключения, подключи и работай

• Широкий вход напряжения, он может поддерживать DC 5 V ~ 12 V вход

Содержимое упаковки

1. Основной блок 1 шт.

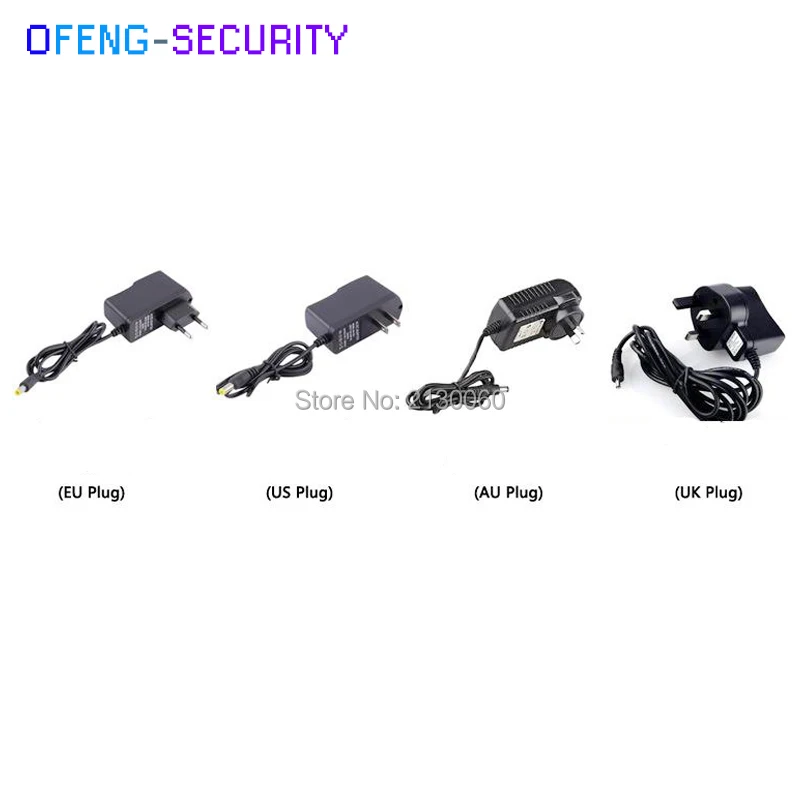

2. Адаптер питания 5 в 1 шт.

3. Один ПК ручной работы 1 шт.

Физическое соединение, показывающее изображение

Выход: SDI выход Светодиодный индикатор состояния

Мощность: светодиодный индикатор состояния

5 В ~ 12 В постоянного тока: 5 В ~ 12 В DC-DC интерфейс адаптера питания.

Вход: интерфейс SDI

OUT1-OUT4: выходной интерфейс SDI

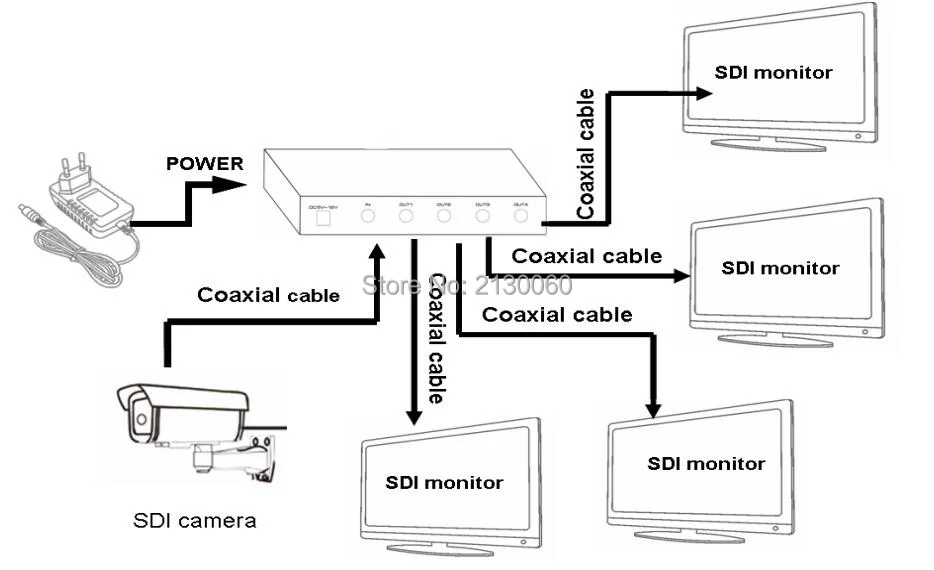

Эксплуатация и подключение

1. Использовать один коаксиальный кабель для подключения источника SDI с входным портом SDI сплиттера.

2. Использовать коаксиальный кабель для подключения дисплея SDI с выходным портом SDI сплиттера.

3. Для подключения адаптера питания с сплиттером SDI.

Спецификация

Поддержка формата SDI… SD-SDI, HD-SDI и 3G-SDI

Разрешение SDI... 1080 P/1080I/720 P/576I/480I

Поддержка цветового формата видео... 8 бит/10 бит/12 бит

Аудио сигнал… SDI встроенный

SDIБодСкорость... 270 мбит/с, 1,485 Гбит/с и 2,97 Гбит/с

Характеристики коаксиального кабеля сопротивление... 75 Ом

Максимальный рабочий ток… .... 300мА/постоянный ток 5 В

Формат адаптера питания....... Вход: переменный ток (50 Гц, 60 Гц) 100-240 В; Выход: 5 в пост. Тока ~ 12 В/2 А

Диапазон рабочих температур... от 10 до + 55 ℃

Диапазон температур хранения… от-20 до + 60 ℃

Рабочий диапазон влажности... от 10 до 90% относительной влажности (без конденсации)

Диапазон влажности хранения....... от 5 до 95% относительной влажности (без конденсации)

Размер (Д x Ш x В).... …. 178X66X28 (мм)

Вес… .. … 418 г

Примечания

Пожалуйста, используйте устройство в качестве указанной инструкции, чтобы сохранить длительный срок службы машины.

1. Устройство должно быть расположено на месте далеко от влажной, высокой температуры, пыльной, эрозионной и окислительной среды.

2. Все детали будут свободны от сильного тряски, удара, падения.

3. Прикосновение к адаптеру питания влажными руками запрещено.

4. Пожалуйста, удерживайте головку адаптера питания и не тяните шнур питания при отключении от розетки.

5. Пожалуйста, выключите питание, когда машина не используется в течение длительного времени.

6. Пожалуйста, не открывайте крышку и не прикасайтесь к внутренней части.

7. Пожалуйста, используйте оригинальный Фабричный адаптер питания.

Перед включением питания, пожалуйста, внимательно проверьте соединительную линию. И убедитесь, что все интерфейсы нормально подключены. Общий способ стрельбы из-за проблем показан ниже:
