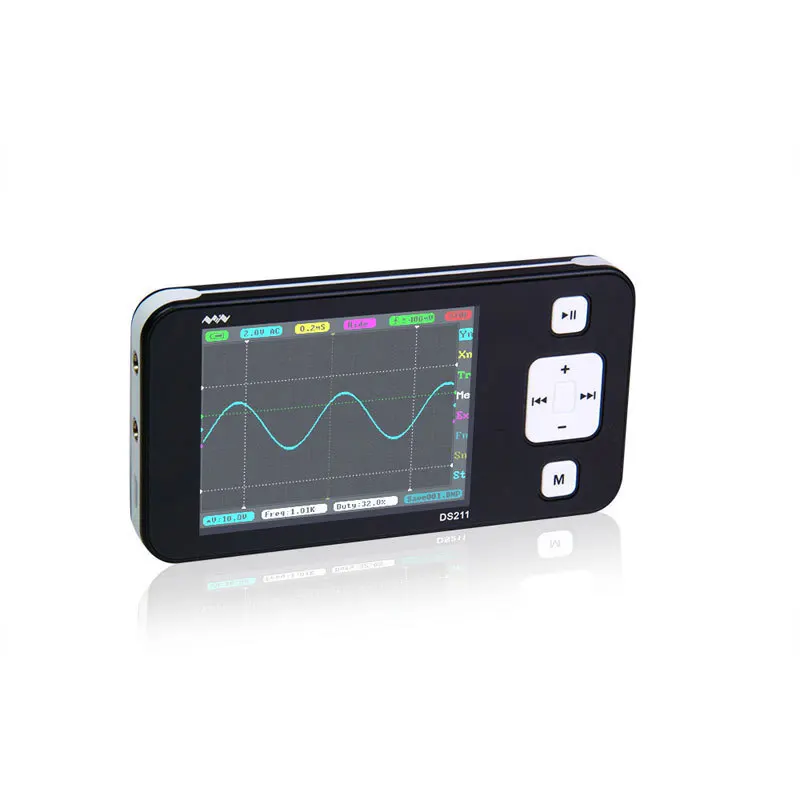

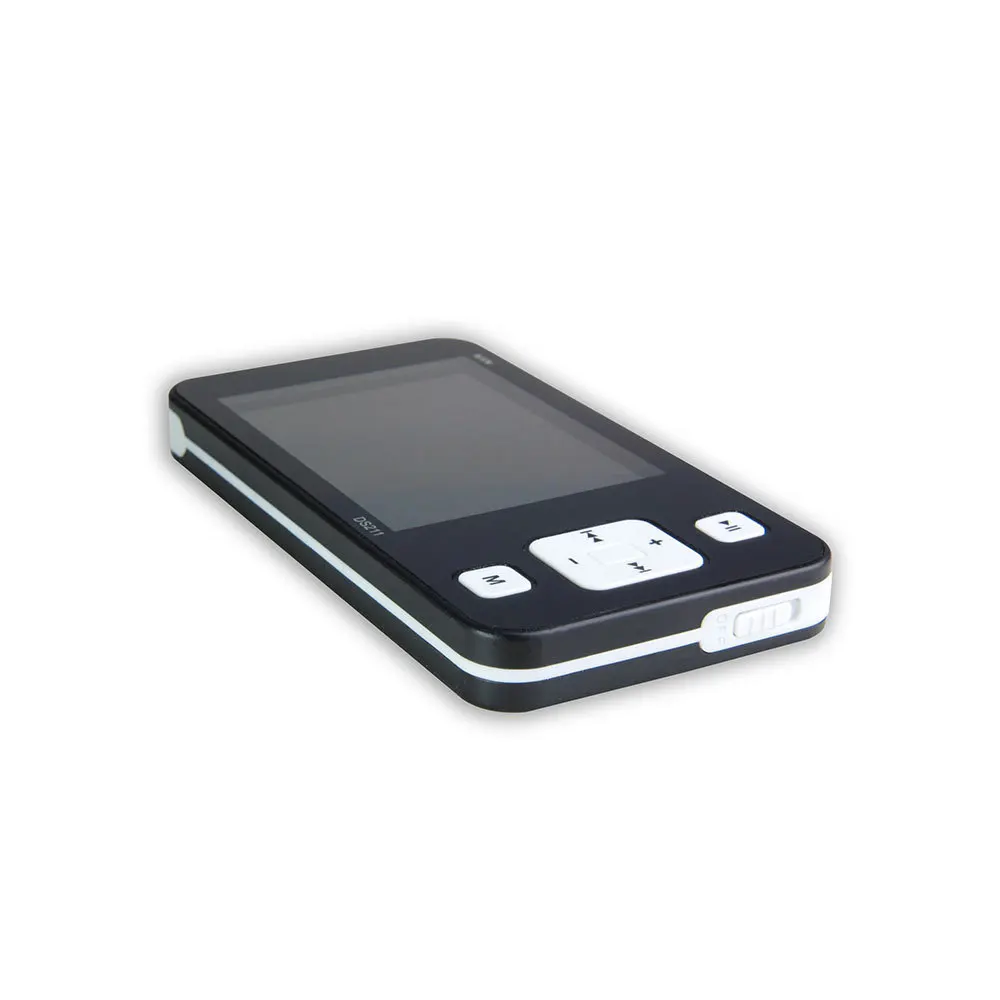

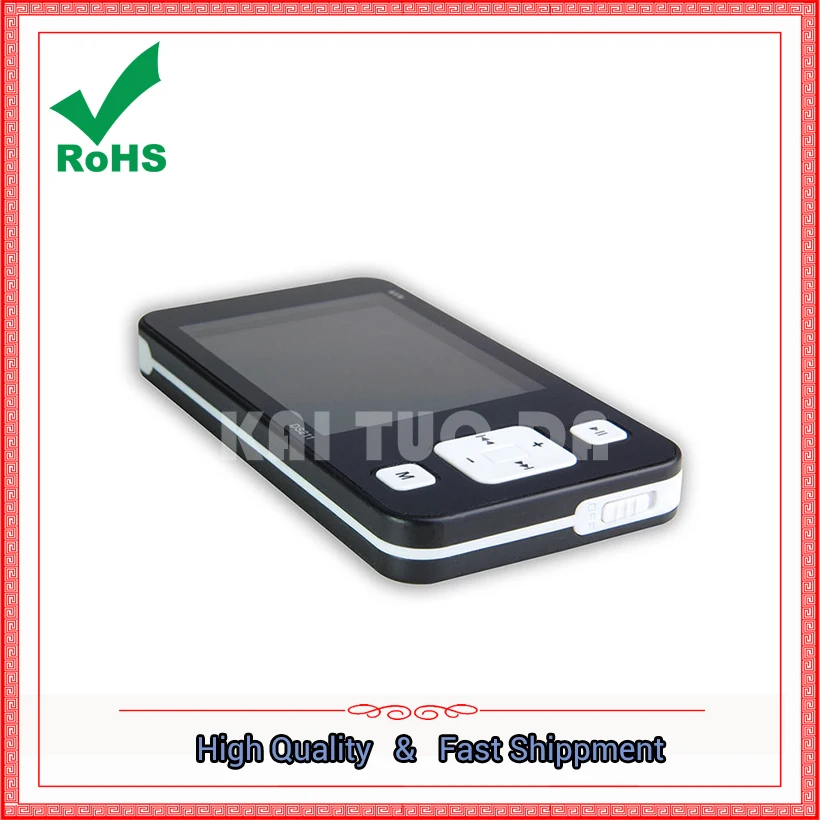

Карманный осциллограф DSO211 удобный ручной мини цифровой осциллограф|version|mini |

---

DSO211 новая версия карманного осциллографа удобный мини Ручной цифровой мини-осциллограф

Номер продукта:

DSO201 (без аккумулятора) + специальный измерительный щуп MCX + бархатный мешок + usb-кабель

DSO211 (с батареей) + специальный измерительный щуп MCX + USB кабель

Особенности: Мини портативный мини-осциллограф, компактный, удобный в переноске, простой в эксплуатации, для соответствия школьному испытанию, ремонту бытовой техники, основным требованиям электронной техники. Дисплей экрана лаконичный и четкий, различные функции с первого взгляда, даже если не знакомы с осциллографом, также легко освоить. Ниже указаны такие же, как и в Применение: 1. Внешнее техническое обслуживание обычного электронного оборудования (инверторный Кондиционер или промышленный Частотный источник питания, импульсный источник питания переменного/постоянного тока или инвертор, пожарное оборудование лифта и здания, схема управления промышленной областью)   2. Аппаратное обслуживание или отладка программного обеспечения RS232, RS485, I2C, CAN и другие цепи интерфейса связи, светодиодный дисплей и клавиатура сканирование схемы привода, бесщеточный двигатель цепи привода   3. Аудио оборудование и схемы, электронные игрушки и модели дистанционного управления, обслуживание автомобильной электронной цепи   4. Школьная учебная практика и студенты после школьного развития малого электронного производства   5. Необходимо наблюдать за медленными сменами сигнала в приложении (например, реле и переключатель контактного дрожания, кривая заряда батареи и разряда, переходная нагрузка источника питания, Измерение характеристик датчика температуры)   6. Источник питания, связанный с электронными схемами (регулятор напряжения SCR, компенсация коэффициента мощности, электронные энергосберегающие лампы, лампа Dyon натрия, ртутная лампа, ксеноновая лампа и другая схема привода уличного фонаря). Что касается некоторых других, таких как: часы ЦП, доступ к оперативной памяти, измерение сигнала шины и USB или Ethernet, высокочастотные и видеосхемы и необходимость использования анализа сигналов FFT и т. д. Этот осциллограф непригоден. Особенно стоит отметить, что этот карманный осциллограф может использовать внутренний аккумулятор, поэтому в поле измерения, земля полностью приостановлена, вы можете полностью как мультиметр, В какой момент испытания не учитывайте проблему изоляции заземления.

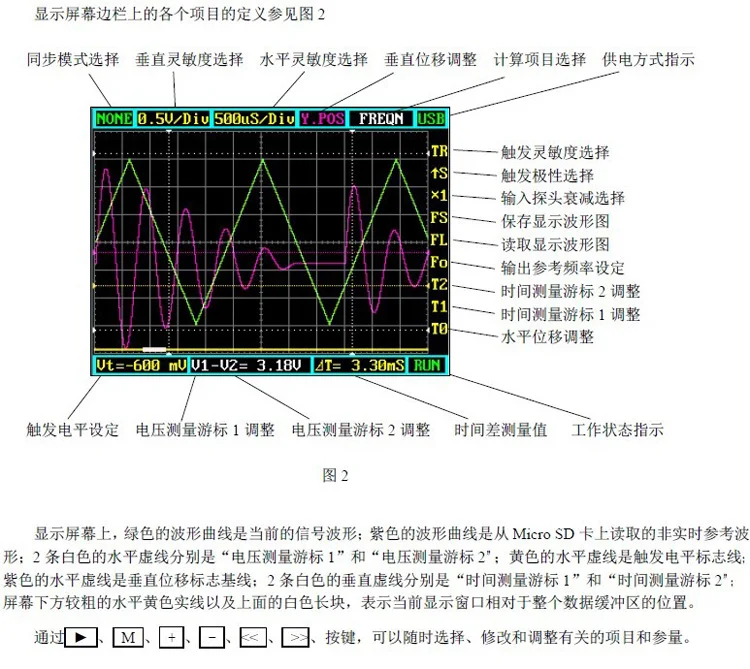

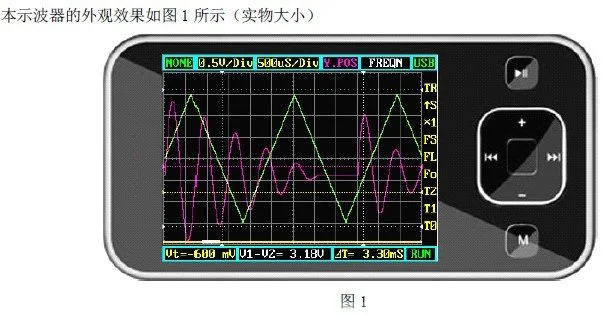

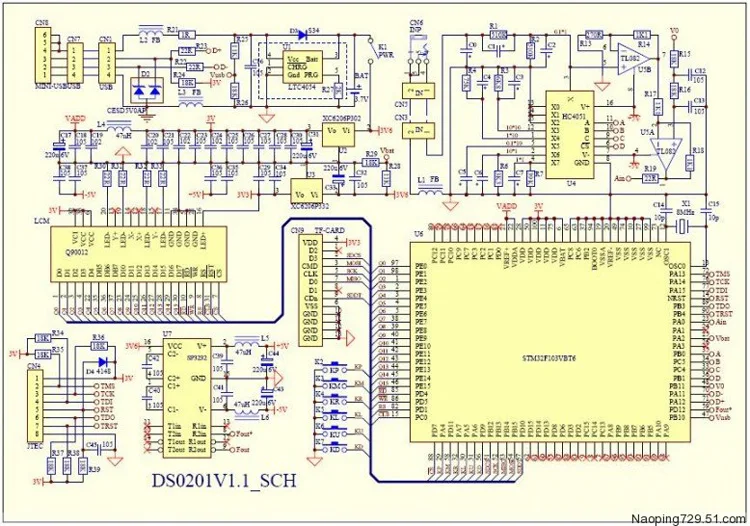

Ниже приводится рабочий эффект и описание DSO201: Принципиальная схема: DSP201 соответствующие технические индикаторы:

С использованием 2,8 "TFT320 × 240 65K цветной ЖК-дисплей
Ширина аналогового диапазона 0 - 1 МГц
Самая высокая частота дискретизации в реальном времени 1Msps 12 бит
Глубина буфера выборки: 4096 точек
Горизонтальный диапазон времени: от 10US/Div до 10S / Div, в общей сложности 19 файлов (на 1-2-5 способ прогрессивный)
Горизонтальное положение регулируется и указывается
Вертикальная чувствительность: от 20 мВ/див до 100 В/див, в общей сложности 12 файлов (на 1-2-5 способ прогрессивный)
Вертикальное смещение регулируется с индикацией
Входное сопротивление:> 500K
Максимальное входное напряжение: 80Vpp
Способ связи: постоянный ток
С автоматическим, обычным, одиночным, случайным, просмотром 5 синхронных триггерных режимов сканирования
Может автоматически рассчитать Измерение частоты входного сигнала, цикла, рабочего цикла, пикового пика переменного тока, RMS переменного тока, среднего и постоянного тока семи видов параметров
С Ручным измерением напряжения (вертикально) курсора и может автоматически рассчитать значение перемещения
С Ручным (горизонтальным) измерением курсора и может автоматически рассчитать значение перемещения
Может быть вызвано ростом или падением края
Уровень триггера высокий и низкий регулируемые положения, и с инструкциями
Чувствительность триггера регулируется и имеет индикацию
Может наблюдаться до триггерного сигнала (отрицательная задержка)
Может быть установлен в любое время отображения формы волны (функция удержания)
Может выводить от 10 Гц до 1 МГц всего 16 файлов 3Vpp тестовый сигнал (в соответствии с 1-2-5 способом)
Вы можете использовать карту MicroSD для хранения и чтения файла формы экрана
С интерфейсом USB, MicroSD карта может быть в форме U диск связи с ПК
Предзагруженный загрузчик, пользователь может обновить программное обеспечение через USB
Встроенная перезаряжаемая батарея, может работать непрерывно более 2 часов
С внутренним аккумулятором, может быть «приостановлено» измерение

Этот осциллограф с открытым исходным кодом, вся информация предоставляется бесплатно на площадке.

* V1.5 Версия PCBA слегка отрегулирована, Прошивка может быть обновлена до полосы пропускания 2 м (прошивка разрабатывается) *

* Версия V1.6 также может достичь полосы пропускания 2 м (прошивка разрабатывается) *

Карманный осциллограф подходит для следующих случаев:

1. Внешнее техническое обслуживание обычного электронного оборудования (инверторный Кондиционер или промышленный Частотный источник питания, импульсный источник питания переменного/постоянного тока или инвертор, пожарное оборудование лифта и здания, схема управления промышленной областью)
2. Аппаратное обслуживание или отладка программного обеспечения RS232, RS485, I2C, CAN и другие схемы интерфейса связи, светодиодный дисплей и клавиатура сканирование схемы привода, бесщеточный двигатель цепи привода.
3. Аудио оборудование и схемы, электронные игрушки и модели дистанционного управления, техническое обслуживание автомобильной электронной цепи.
4. Школьная учебная практика и студенты после школьного развития малого электронного производства.
5. Необходимо наблюдать за медленными сменами сигнала в приложении (например, реле и переключатель контактного дрожания, кривая заряда батареи и разряда, переходная нагрузка источника питания, Измерение характеристик датчика температуры)
Источник питания, связанный с электронными схемами (SCR регулятор напряжения, компенсация коэффициента мощности, электронные энергосберегающие лампы, натриевая лампа, ртутная лампа, ксеноновая лампа и другая схема привода уличного фонаря) что касается некоторых других, таких как: часы ЦП, доступ к оперативной памяти, шина и USB или Ethernet измерение сетевого сигнала, Высокочастотные и видеосхемы, а также необходимость использования анализа сигналов FFT и так далее, 4000 или менее осциллограф часто не являются компетентными, рекомендуется покупать высококлассный осциллограф! Редька, в конце концов, не может быть женьшеня ах! Особенно стоит отметить, что этот карманный осциллограф может использовать внутренний аккумулятор, поэтому в поле измерения, земля полностью приостановлена, вы можете полностью как мультиметр, В какой момент испытания не учитывайте проблему изоляции заземления. Не знаю, что у вас нет такого опыта: при использовании схемы питания осциллографа для отладки, когда сторона источника питания переменного тока использует источник питания изоляционного трансформатора или зажим для заземления осциллографа небрежно касаться, будут сгореть компоненты.DSP201 соответствующие технические индикаторы: С использованием 2,8 "TFT320 × 240 65K цветной ЖК-дисплей
Ширина аналогового диапазона 0 - 1 МГц
Самая высокая частота дискретизации в реальном времени 1Msps 12 бит
Глубина буфера выборки: 4096 точек
Горизонтальный диапазон времени: от 10US/Div до 10S / Div, в общей сложности 19 файлов (на 1-2-5 способ прогрессивный)
Горизонтальное положение регулируется и указывается
Вертикальная чувствительность: от 20 мВ/див до 100 В/див, в общей сложности 12 файлов (на 1-2-5 способ прогрессивный)
Вертикальное смещение регулируется с индикацией
Входное сопротивление:> 500K
Максимальное входное напряжение: 80Vpp
Способ связи: постоянный ток
С автоматическим, обычным, одиночным, случайным, просмотром 5 синхронных триггерных режимов сканирования
Может автоматически рассчитать Измерение частоты входного сигнала, цикла, рабочего цикла, пикового пика переменного тока, RMS переменного тока, среднего и постоянного тока семи видов параметров
С Ручным измерением напряжения (вертикально) курсора и может автоматически рассчитать значение перемещения
С Ручным (горизонтальным) измерением курсора и может автоматически рассчитать значение перемещения
Может быть вызвано ростом или падением края
Уровень триггера высокий и низкий регулируемые положения, и с инструкциями
Чувствительность триггера регулируется и имеет индикацию
Может наблюдаться до триггерного сигнала (отрицательная задержка)
Может быть установлен в любое время отображения формы волны (функция удержания)
Может выводить от 10 Гц до 1 МГц всего 16 файлов 3Vpp тестовый сигнал (в соответствии с 1-2-5 способом)
Вы можете использовать карту MicroSD для хранения и чтения файла формы экрана
С интерфейсом USB, MicroSD карта может быть в форме U диск связи с ПК
Предзагруженный загрузчик, пользователь может обновить программное обеспечение через USB
Встроенная перезаряжаемая батарея, может работать непрерывно более 2 часов
С внутренним аккумулятором, может быть «приостановлено» измерение
Этот осциллограф с открытым исходным кодом, вся информация предоставляется бесплатно на площадке.
* V1.5 Версия PCBA слегка отрегулирована, Прошивка может быть обновлена до полосы пропускания 2 м (прошивка разрабатывается) *
* Версия V1.6 также может достичь полосы пропускания 2 м (прошивка разрабатывается) *
Карманный осциллограф подходит для следующих случаев:
1. Внешнее техническое обслуживание обычного электронного оборудования (инверторный Кондиционер или промышленный Частотный источник питания, импульсный источник питания переменного/постоянного тока или инвертор, пожарное оборудование лифта и здания, схема управления промышленной областью)

2. Аппаратное обслуживание или отладка программного обеспечения RS232, RS485, I2C, CAN и другие схемы интерфейса связи, светодиодный дисплей и клавиатура сканирование схемы привода, бесщеточный двигатель цепи привода.

3. Аудио оборудование и схемы, электронные игрушки и модели дистанционного управления, техническое обслуживание автомобильной электронной цепи.

4. Школьная учебная практика и студенты после школьного развития малого электронного производства.

5. Необходимо наблюдать за медленными сменами сигнала в приложении (например, реле и переключатель контактного дрожания, кривая заряда батареи и разряда, переходная нагрузка источника питания, Измерение характеристик датчика температуры)

Источник питания, связанный с электронными схемами (SCR регулятор напряжения, компенсация коэффициента мощности, электронные энергосберегающие лампы, натриевая лампа, ртутная лампа, ксеноновая лампа и другая схема привода уличного фонаря) что касается некоторых других, таких как: часы ЦП, доступ к оперативной памяти, шина и USB или Ethernet измерение сетевого сигнала, Высокочастотные и видеосхемы, а также необходимость использования анализа сигналов FFT и так далее, 4000 или менее осциллограф часто не являются компетентными, рекомендуется покупать высококлассный осциллограф! Редька, в конце концов, не может быть женьшеня ах! Особенно стоит отметить, что этот карманный осциллограф может использовать внутренний аккумулятор, поэтому в поле измерения, земля полностью приостановлена, вы можете полностью как мультиметр, В какой момент испытания не учитывайте проблему изоляции заземления. Не знаю, что у вас нет такого опыта: при использовании схемы питания осциллографа для отладки, когда сторона источника питания переменного тока использует источник питания изоляционного трансформатора или зажим для заземления осциллографа небрежно касаться, будут сгореть компоненты.
