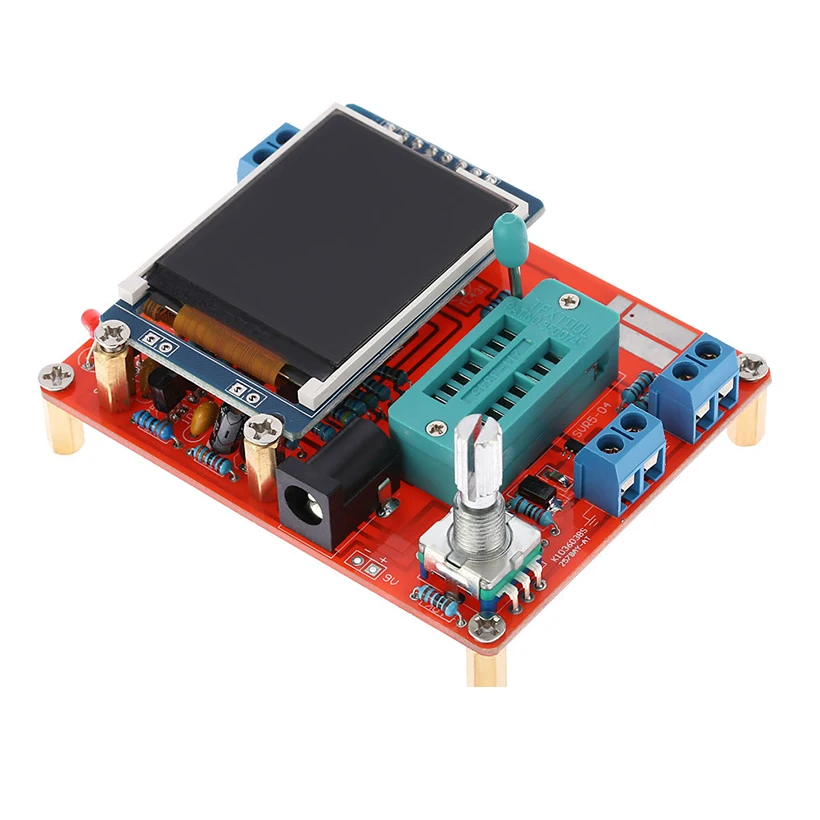

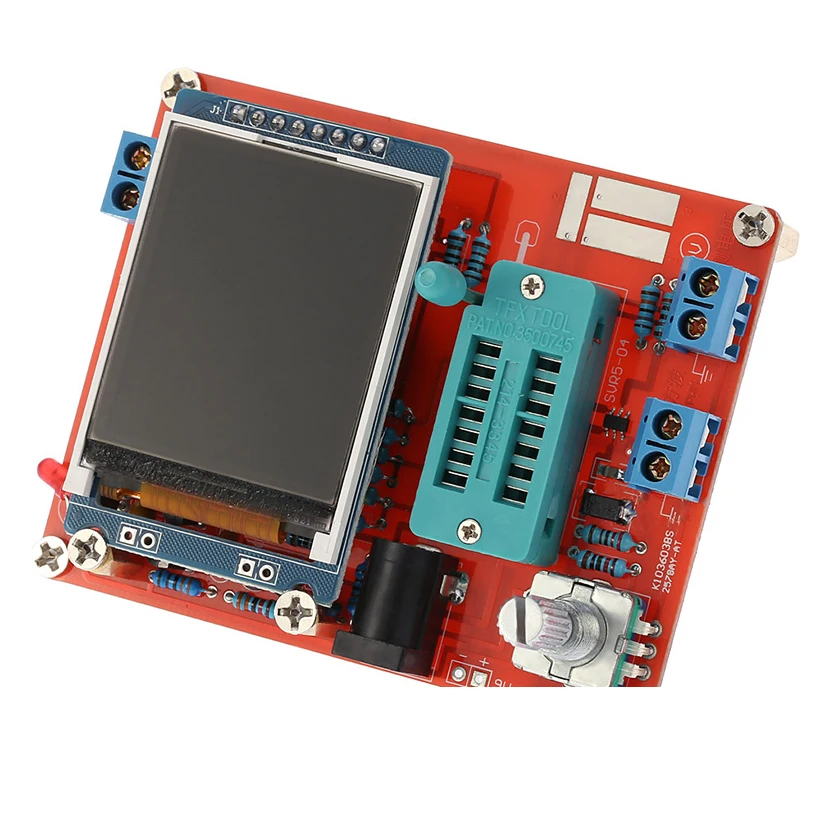

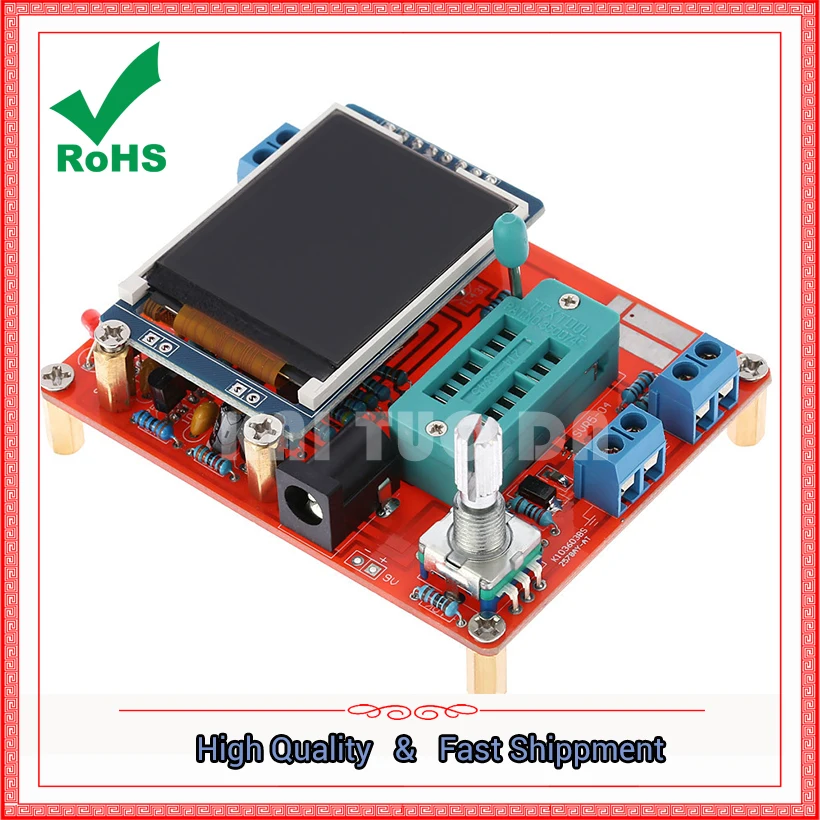

Многофункциональный прибор для проверки транзистора

Использование полноцветного отображения данных Пиксельной области 160*128

Описание товара:

• Используйте микроконтроллер ATMEAG328P DIP-28. С IC Блок

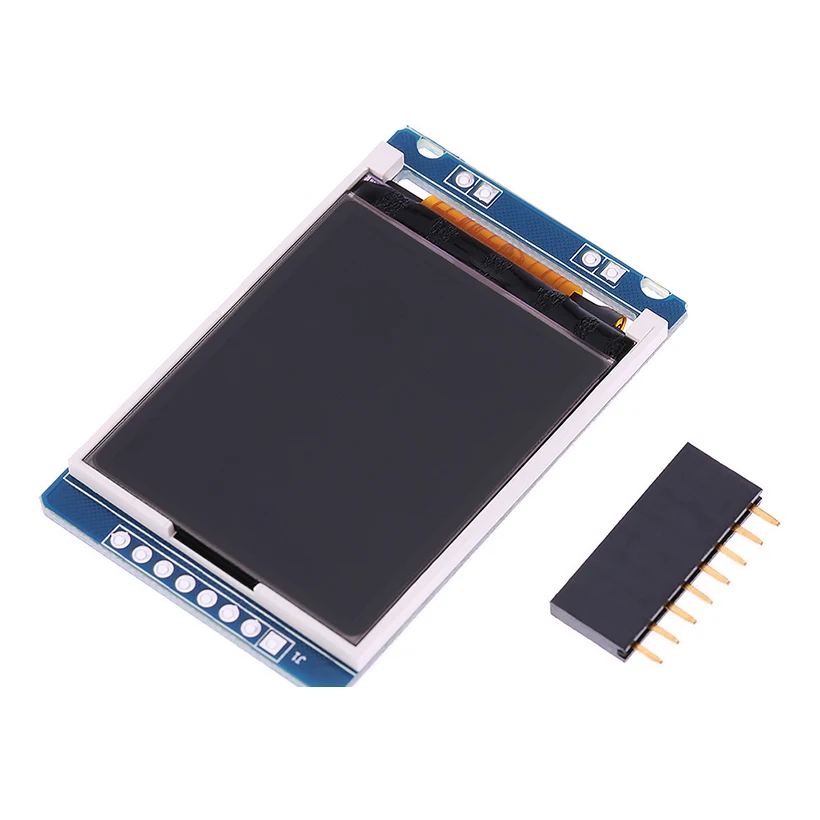

• Дисплей с использованием 160x128 пикселей цветного дисплея, весь экран символа номер 8x20, глубина цвета 16 бит, графический дисплей символ
• Управление поворотным кодовым переключателем, измерение одним касанием, автоматическое выключение
• Используйте Каскадный аккумулятор 9 в, вы также можете использовать блок питания адаптера питания, весь ток около 30 мА, около 20 на после выключения
• Автоматическое обнаружение NPN и PNP транзисторов, FET, диодов, двойных диодов, тиристоров, SCR, автоматическое определение распределения транзисторов
• Тест NPN и PNP транзистор общие струи коэффициент усиления тока, основание-эмиттер пороговое напряжение, отсек коллектора-эмиттер ток утечки
• Через транзисторБазовый эмиттер пороговое напряжение и высокий ток коэффициент усиления идентификации транзистора Дарлингтона
• Обнаружение силовых транзисторов и встроенных защитных диодов FETs
• Испытательное поле эффект транзистора ворот-источник проводимости пороговое напряжение, слив-источник на сопротивление, задвижка-источник емкости
• Максимальное количество двух резисторов измеряется одновременно, поэтому можно также измерить три регулируемых резистора, если регулируемый резистор переносится в конец, он может измерять только значение сопротивления
• Измерение сопротивления, максимальное разрешение 0,01. Можно измерить до 50 м
• Диапазон измерения конденсатора от 25pF-100mF, разрешение 1pF
• Эквивалентное сопротивление серии (ESR) измеряется одновременно для конденсаторов размером больше 90 nF,В эквивалентного последовательного сопротивления составляет до 0,01
• Для конденсаторов, превышающих 5000pF, отображается частота падения напряжения после зарядки. Это значение отражает фактор качества (Q) конденсатора.
• Максимум два диода, показывающие его положительный и отрицательный, включите напряжение
• Светодиоды, излучающие светильник, также показаны как диоды графических символов, напряжение проводимости намного выше, чем обычный диод
• Обратное напряжение пробоя напряжение должно составлять менее 4,5 V также могут быть обнаружены, которая была включена двойной диод символов. Положительное и отрицательное напряжение проводимости около 700мв символа диода преобладает, другой символ диода, соответствующий напряжению проводимости, является значением регулятора. Поэтому не измеряйте общий диод и Диод Зенера одновременно
• Протестируйте один диод, во время тестирования соединения PN емкости обратного соединения транзистор PN распределительная емкость также может быть протестирован ed, затем только в то же время в базу транзистора и эмиттер, или основание и коллектор
• Для конденсаторов ниже 25pF также может быть протестирован, этот тест должен сначала подготовить конденсатор 30pF, сначала протестировать конденсатор 30pF, а затем измерить параллельно с измеренной емкостью после измерения, С результатами минус 30pF измерения конденсатора
• Устойчивость к 2100 или меньше в одно и то же время измерении его индуктивности, диапазон измерения от 0,01 mH - 20 ч
• Процесс тестирования занимает около 2 секунд, а большие конденсаторы и Индукторы могут занять больше времени
• Дополнительные функции включают Измерение частоты, измерение напряжения, квадратный генератор волн, генератор PWM, декодирование инфракрасного пульта дистанционного управления, кодирование инфракрасного пульта дистанционного управления, Тест датчика температуры DS18B20, Тест датчика температуры и влажности DHT11, выбор цвета, калибровку отладки, непрерывное тестирование и другие функции
• Диапазон измерения частоты от 1 Гц до 1 МГц или выше, измеренная частота ниже 25 кГц, энергияДисплей циклаРазрешение до 0,001 МГц
• Измерение напряжения постоянного тока до 50 в
• Выход на весь путь, квадратный волновой сигнал, многофайловая частота на выбор, максимальная выходная частота 2 МГц
• Выход на все пути фиксированной частоты, Регулируемый импульсный сигнал рабочего цикла (ШИМ), регулировка рабочего цикла от 1% -99%
• Отдельная функция тестирования Емкости, метод тестирования для непрерывного измерения, конденсатор 2uF-50mF может быть измерен непосредственно в его цепи, (измеренная емкость цепи должна быть выключена, измеренная емкость должна быть полностью разряжена после)
• Тиристоры и Тиристоры могут только идентифицировать распределение штифта, а также необходимо измерять тиристорный или тиристорный ток триггера меньше, чем тестер может обеспечить ток, тестер может обеспечивать только пусковой ток до 6 мА
• Инфракрасное дистанционное управление декодирование и Кодирование Поддержка TC9012 и upD6121 два формата кодирования чипов

Примечание:Прежде чем тестировать конденсатор, обязательно сначала разрядите конденсатор. В противном случае это может повредить микроконтроллер тестера

Многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, FET, диодов, двух диодов, тиристоров, SCR, автоматической идентификации транзисторов. Также может использоваться в качестве сигнала прямоугольной и PWM генератор сигналов.

Особенности:
Цифровой ЖК-дисплей для легкого чтения, может отображать Измеренные данные и графику.
Поворотный переключатель управления, ключ измерения для удобства использования
Основным чипом является DIP, легко для электронных энтузиастов, чтобы DIY или обновить основной чип.
Применение аккумулятор 9 В (не входит в комплект), также может Применение питания постоянного тока (DC 6,8-12V).
Автоматическое выключение, ток выключения составляет всего около 20nA.
Автоматически обнаружены NPN и PNP Транзисторы, FET, диоды, двойной диод, тиристор, SCR, автоматическая идентификация транзистора pinout.
Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки.
Поддерживает 2 резистора измерения, показывает его положительное и отрицательное, на-состояние напряжения.
Измерение сопротивления, максимальное разрешение 0,01, может быть диапазон измерений до 50 м.
Автоматическое тестирование контактов компонента и отображение на дисплее.
Измерение порогового напряжения и емкости ворот FET.
Для следующих 2100 резистор при измерении его индуктивности диапазон измерения от 0,01 mH 20 гн.
Может использоваться в качестве генератора сигналов и частотного метра от 1 Гц-2 МГц и может генерировать 1% -99% PWM (модуляция ширины импульса).

Обратите внимание:
Перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.

Технические характеристики:

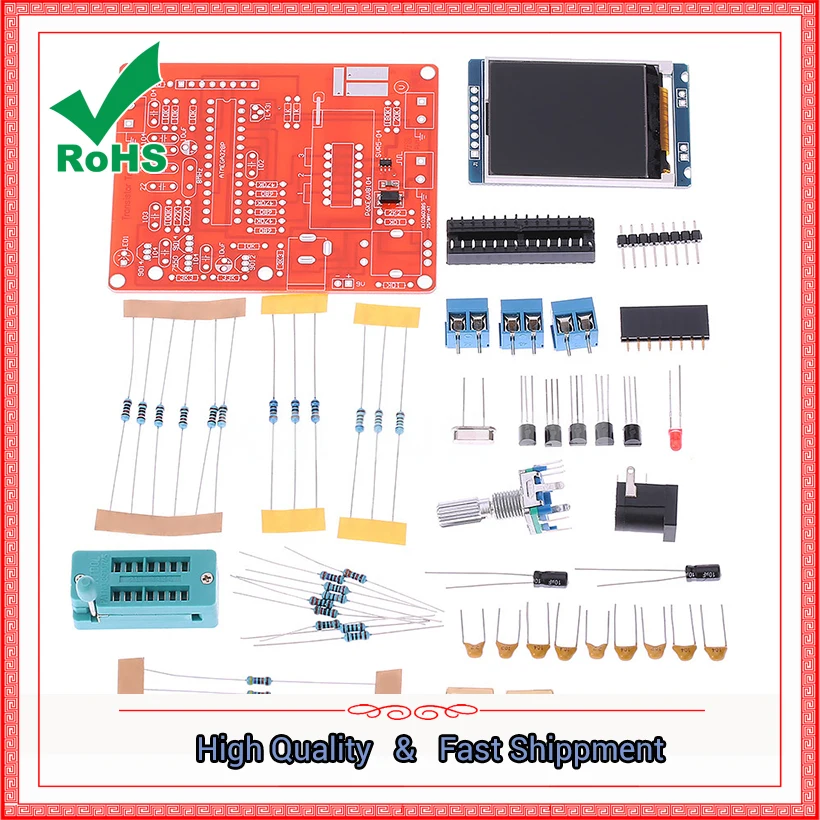

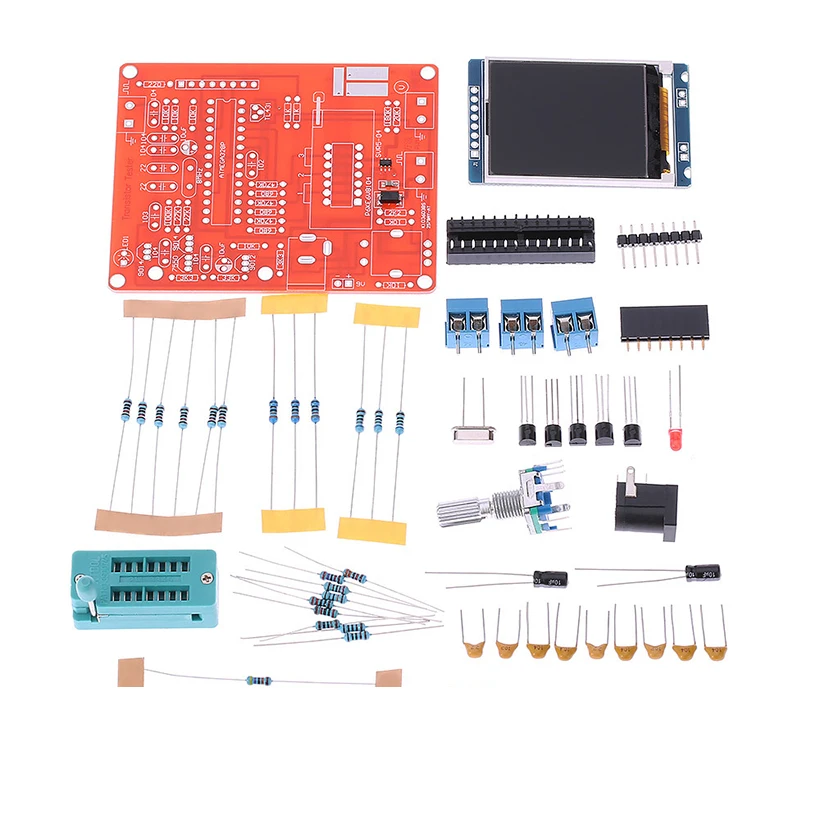

Тип: DIY Kit
Дисплей: 160*128 LCD
Питание: 1 * батарея 9 В (не входит в комплект); DC 6,8-12V
• Сила тока: прибл. 30mA
Источник питания: аккумулятор 1*9 В (не входит в комплект)
Измерение сопротивления: макс. 50 м
Сопротивление Разрешение: 0,01
Измерение емкости: 25 пФ ~ 100 МФ
Постоянной ёмкости, универсальный конденсатор Разрешение: 1pF
Измерение напряжения постоянного тока: до 50 в
Размер экрана: 3,7*3 см/1,45 * 1.18in

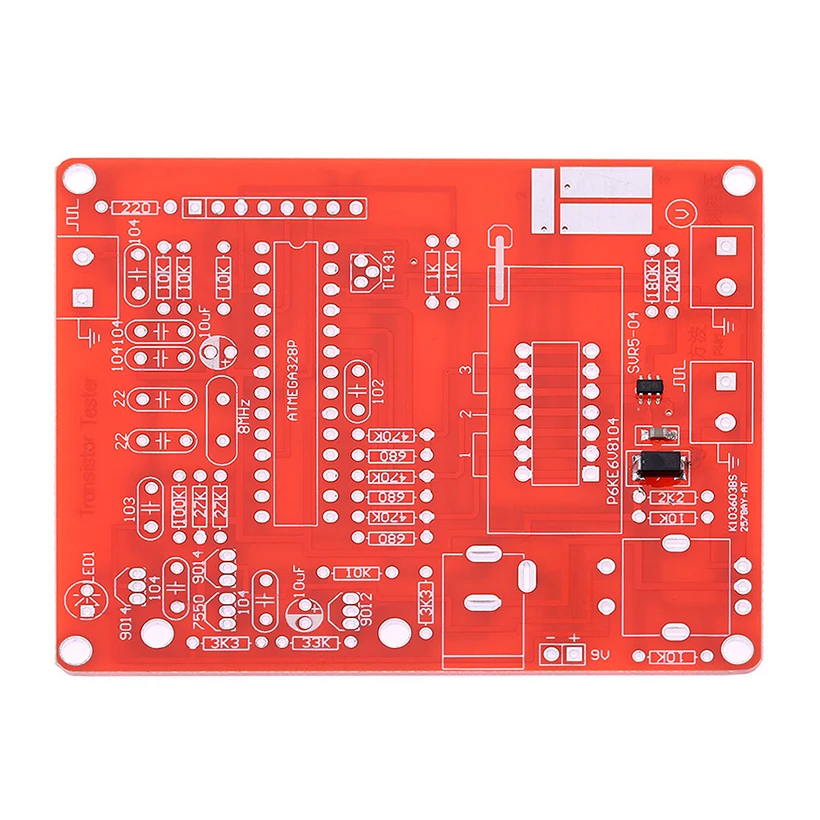

PCB Размеры: 7,8*6,2 см/3,1 * 2.44in
Продукт Вес: 66g/2,3 oz
Вес посылка: 69-73 г/2,45-2,57 унций

Посылка список:
1 * прибор для проверки транзистора
