Elecrow искусственный микроволновый датчик радара модуль переключателя

Описание

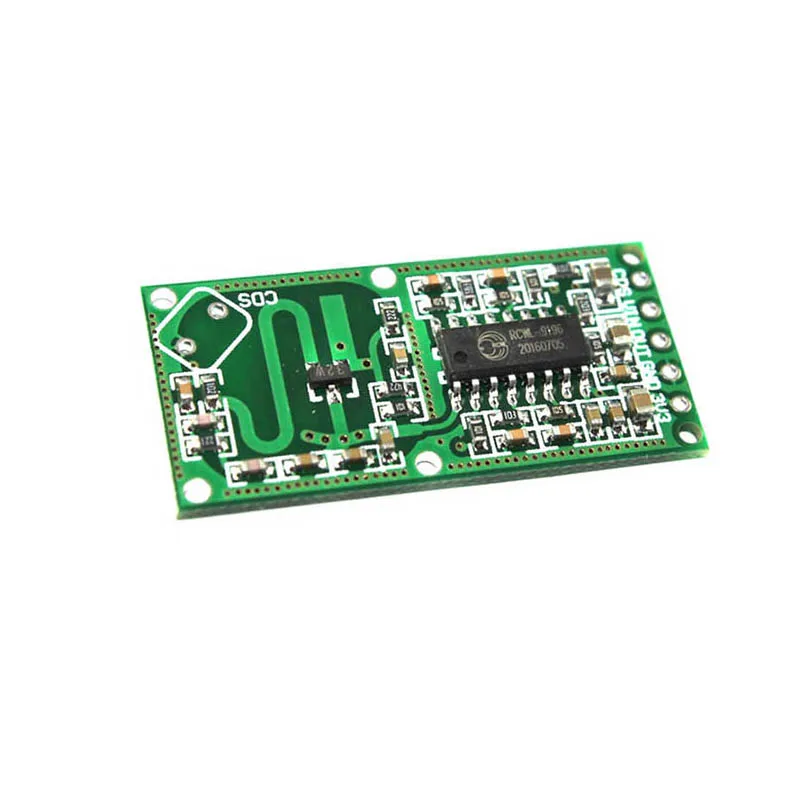

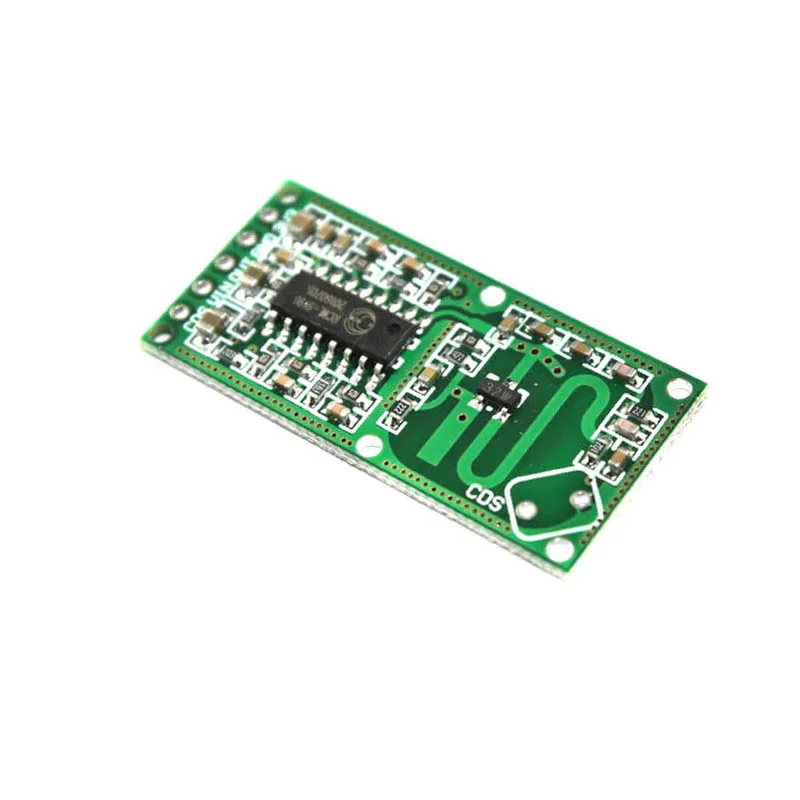

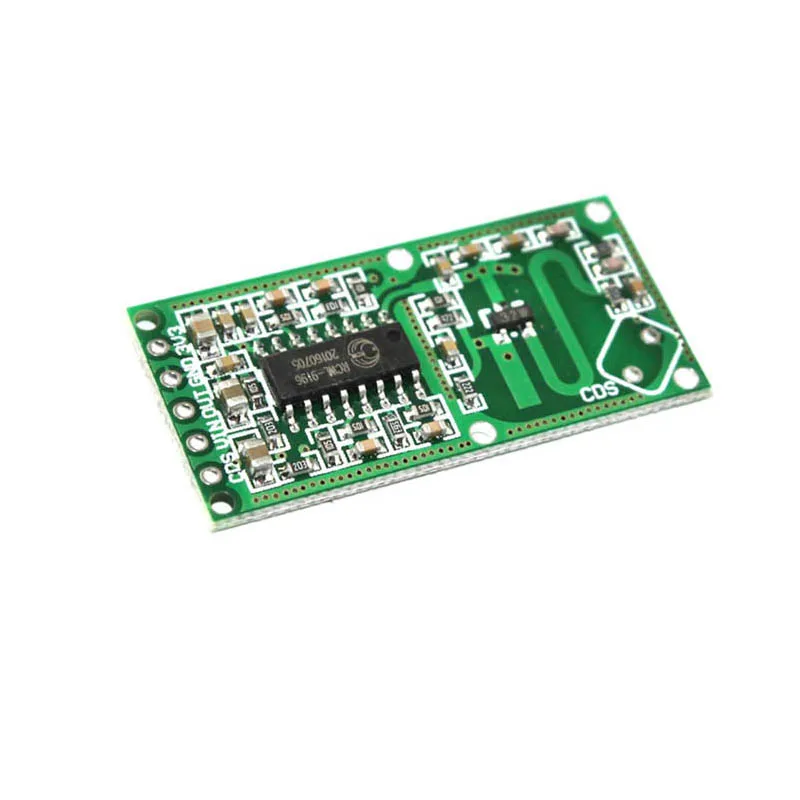

Этот мини-доплеровский модуль датчика радара оснащен поддержкой постоянного тока 4-28 в широкого напряжения. Это мини-модуль датчика движения радара, оснащенный RCWL-9196 чипом на основе индукционной технологии доплеровской микроволновой печи. При движении автоматически выводит высокоуровневую TTL-сигнальную ленту. 360 градусов отсутствие обнаружения слепого угла и максимальное расстояние 7 м сенсация с регулируемым временем задержки и чувствительностью. Он идеально подходит для DIY микроволнового датчика движения светильник, сенсорные игрушки человека, умные устройства безопасности и т. Д.

Примечание:
1. Справа впереди индукционной стороны не должно быть металла, чтобы блокировать
2. Передняя/задняя сторона должна иметь пространство более 1 см
3. Модуль и несущая установка

Особенности

Оснащен RCWL-9196 чипом, поддерживающим 4-28 в широкий вход напряжения, высокоуровневый выход сигнала при обнаружении движения с активным триггером повтора
На 360 градусов Нет слепого угла обнаружения с 5-7 м расстояние обнаружения, обнаружение не зависит от окружающей среды, Лучшая производительность, чем ИК-датчик
Поддержка функции ночного обнаружения включение/выключение, регулируемое время повторного запуска и расстояние обнаружения путем добавления компонентов SMD к соответствующим контактам
Рабочая Напряжение ac/DC 4-28V, доска Размеры: 35,9X17,3 мм/1,41X0,68 дюймов

Технические характеристики

Рабочее напряжение: 4-28 в
Рабочий ток: 2.8ма (Типичный); 3ма (макс.)
Расстояние обнаружения: 5-9 м
Мощность передачи: 20 МВт (обычно); 30 мВт (макс.)
Выходное напряжение: 3,2-3,4 V
Выходное напряжение мощность вождения: 100 мА
Триггер: триггер повтора
Низкий уровень управления на выходе: 0 В
Выход Управление высокий уровень: 3,3 V
Рабочая температура: -20 ~ 80 градусов Цельсия
Температура хранения: -40 ~ 100 градусов Цельсия

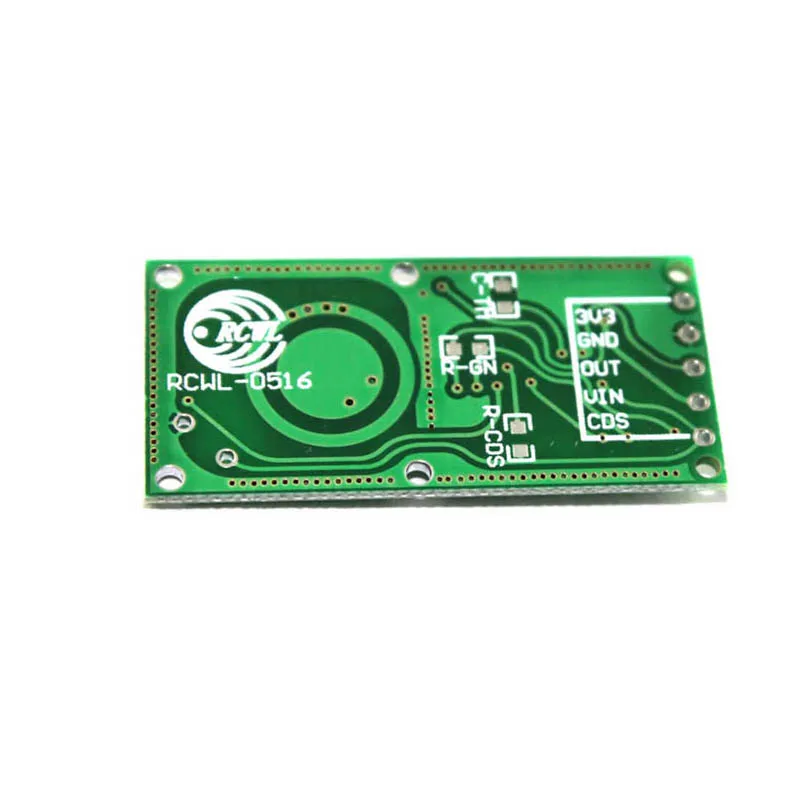

Введение регулировочной части:

1.C-TM настройки времени повторного запуска, время запуска по умолчанию составляет 2 с; Увеличение емкости конденсатора увеличит время повторного запуска; И фактическое время подсчета триггера может работать как показано ниже: конденсатор на C-TM, тест 9196 3-контактный частоты F, повторите время срабатывания T =(1/f)* 32768

2.R-GN регулировка расстояния обнаружения; Подключение с резистором и расстояние обнаружения будет короче; Если не подключить, расстояние обнаружения составляет 7 м; Если подключение с резистором 1 м ом, расстояние обнаружения составляет 5 м

3.R-CDS внутренний VCC параллельное соединение с внутренней длиной 1 м Ом резистор для компакт-дисков pin (то есть 196 9-контактный разъем) R-CDS, компакт-дисков соединяется с фоторезистор, можно закрыть функция обнаружения в темное время суток

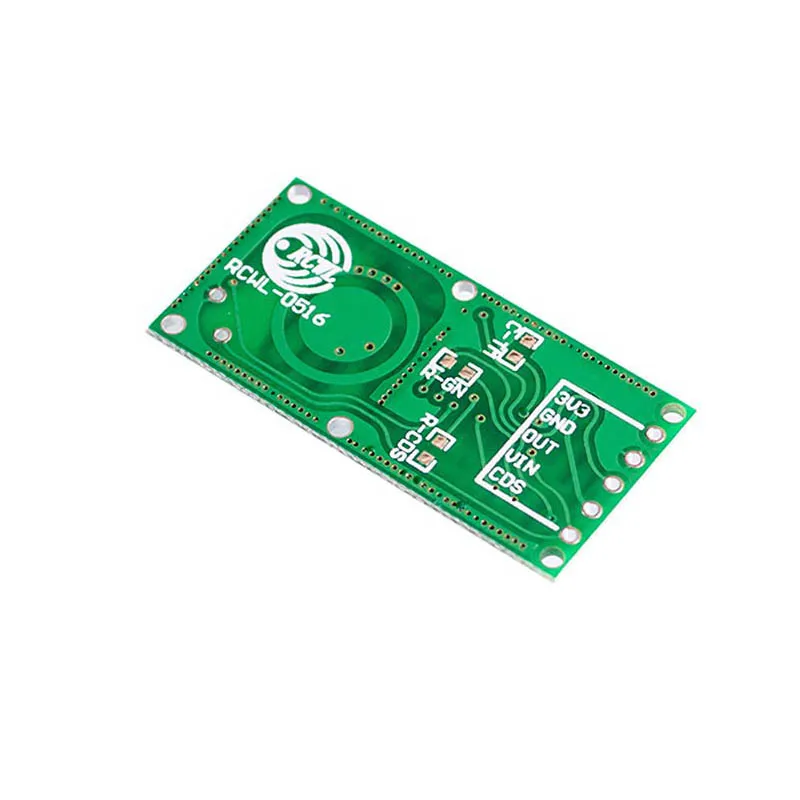

Определение штифта:

3V3: 3V3 выходная мощность
GND: наземный
Выход: Контроль выхода; При обнаружении движущихся объектов, он выводит высокий уровень
Вин: входное напряжение, 4-28 в
Компакт-дисков: включить чип управления, ниже, чем 0,7 V, будет выводиться на низком уровне все время

Список посылка

RCWL-0516 микроволновой радиолокационный Модуль датчика x1

Руководство пользователя:

//github.com/jdesbonnet/RCWL-0516/
