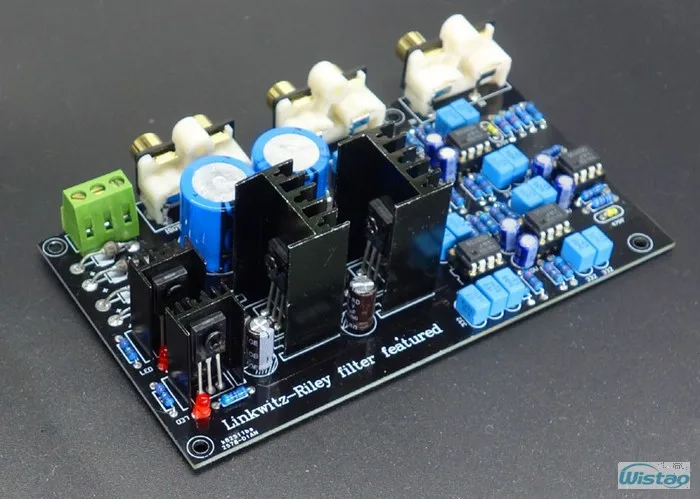

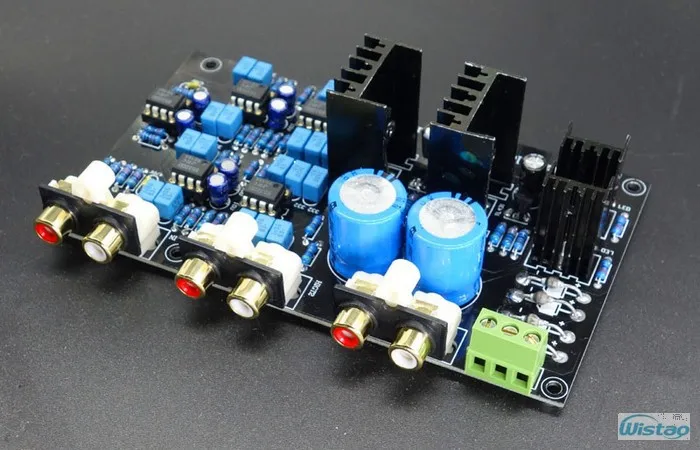

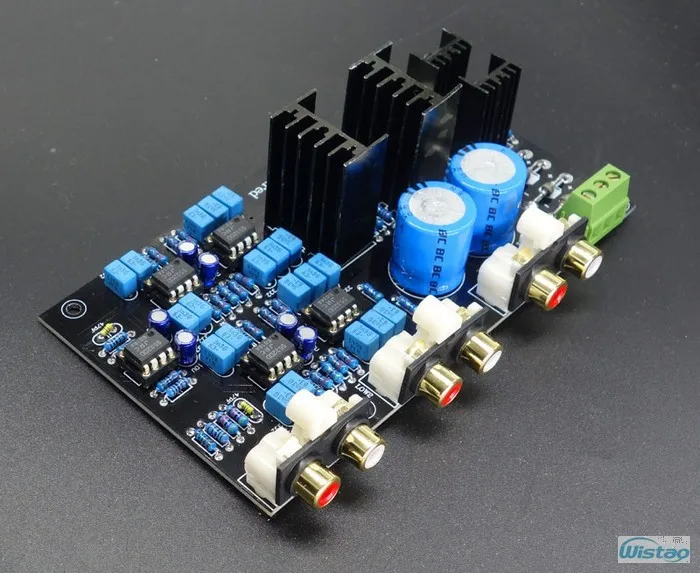

IWISTAO HIFI электронный 2 ходовой кроссовер PCBA класс A силовой linkвиц 127 фильтр 4

Iwistaohifi электронный 2 Way кроссовер PCBA класс A Мощность Linkwitz-Riley фильтр 4 Каналы Выход Кроссовер-точка 2,2 K Hz Частотный диапазон Бесплатная доставка (Модель No: WHF-PACR01)

Этот PCBA электронного кроссовера HIFI относится к компании ESP design от нас, которая настроена на четырехканальную стерео выходную структуру для вывода левого и правого канала стерео сигнала, это, выход высоких частот левого и правого каналов, басов левого и правого каналов, Вы можете напрямую подключаться гарантируем, что модель выполнена из 4 канальный усилитель схемы, а затем Управляйте своим Hi-Fi колонки. Предэлектронный кроссовер обеспечивает оригинальный и естественный звук через разделенную частоту предварительного усилителя небольшого сигнала, затем Управляйте усилителем мощности непосредственно для нажимной колонки, позволяет вам наслаждаться атмосферой на сайте студии.

Кроссовер может быть настроен на другие частоты (бесплатно на заказ), пожалуйста, оставьте продавцу nessage, если это необходимо. Точка кроссовера PCBA по умолчанию составляет 2200 Гц,

Кроссовер PCBA создан известным Linkwitz-Riley фильтром. Linkwitz-Riley фильтр, в основном для активной цепи фильтра, например, он используется во многих сложных многоканальных электронных перекрестных системах. Характеристики этого фильтра до 4 этапов ослабления наклона, другими словами, Каждая частота Октава звуковая энергия будет ослаблена 24 дБ, т. Е. Уклон затухания-24 дБ/Oct (Oct ie октава, интервал октавы среднего значения). Между тем, во всей аудиополосе (20 Гц-20 кГц) фильтр Linkwitz-Riley имеет очень плоскую фазовую реакцию, что намного лучше, чем фильтр Butterworth после сигнала фильтра, отсутствие фазовых искажений, которые широко восхищаются аудиофилами.

Хотя многие друзья вкладывают много денег и усилий для предварительного усилителя, к сожалению, они могут испытать небольшое разочарование в окончательном выходе. Трудно решить эту проблему с использованием отличной предварительной схемы преусилителя плюс нескольких усилителей мощности, наша серия электронных кроссоверных плат и усилительных плат может идеально воплотить ваши мечты!

Особенности

1. Отличная электронная схема кроссовера с HIFI дизайном, идеально воспроизводит оригинальный и естественный звук.

2. Установка кроссовера легко, Частота кроссовера не является пиком и нижней частью.

3. Регулируемый 4 канала выхода независимо.

4. Источник питания для op amp принимает Лучший класс A, который является более деликатным и намного лучше, чем мощность LM317 337 78XX серии.

5. Цепь поставляется с четырьмя увеличение времени предусилитель (в том случае, если вы хотите изменить предусиление, пожалуйста, сообщите продавцу).

Обратите внимание: в зависимости от точки кроссовера, мы рассчитаем параметры резистора и конденсатора, и их спецификация будет отличаться от изображений.

Технические характеристики изделия

1. Тип фильтра: фильтры Linkwitz-Riley

2. Точка кроссовера: 2200 Гц (i.e. 20-2200 Гц для басов, 2200-20000 Гц для высоких частот).

Кроссовер может быть настроен на другие частоты (бесплатно на заказ), пожалуйста, оставьте продавцу nessage, если это необходимо.Различные точки кроссовера динамика не такие, как у лучших; Вы можете дать нам точку кроссовера, мы поможем вам рассчитать параметры цепи снова в продаже.

3. Уклон затухания: -24 дБ/октября структура платы: четырехканальный стерео выход, высокие частоты, басы левого и правого канала

5. Чип Op-amp: импортный JRC NE5532 (конечно, вы можете заменить их в соответствии с вашими потребностями, например: OPA2604AU OP275G TL072 и т. д.)

6. Размеры: 173 мм * 69 мм * 18 мм,

7. Шаг установки: 133 мм * 75 мм

8. Диапазон электропитания: переменный ток с двойным напряжением 14 В до двойным напряжением 19 в

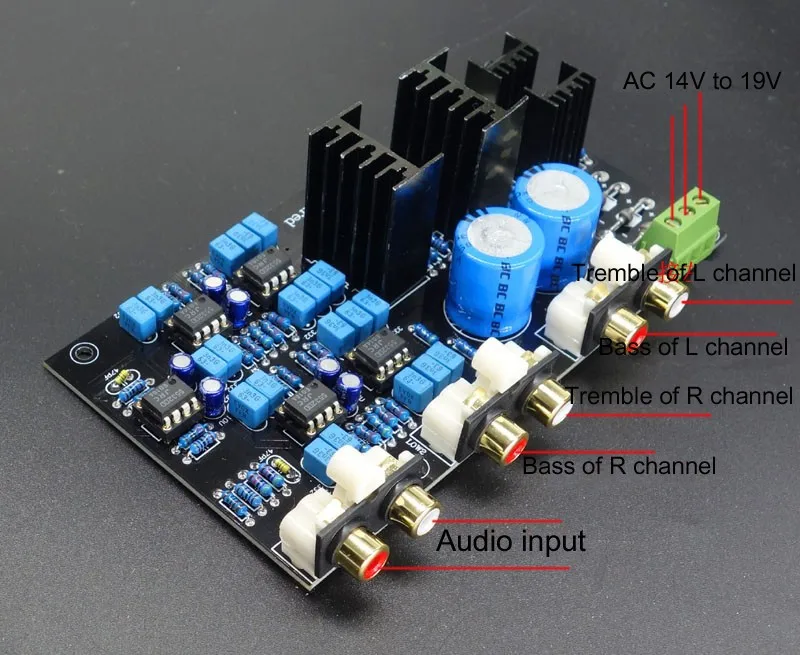

9. Аудио вход/выход: 2-RCA терминалы * 3

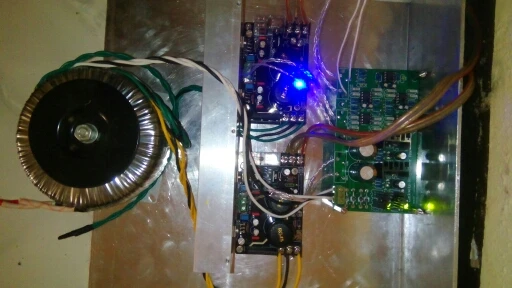

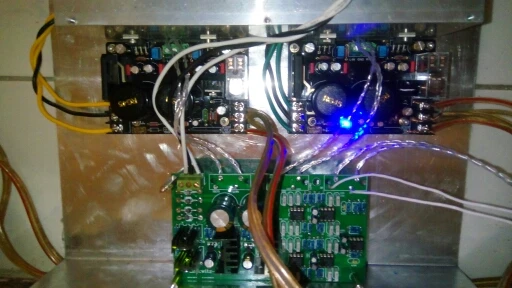

Фотографии общий клиентом

Изучил клиентами
