Черный 100 ва 19 в 4 2 а низкий уровень шума R core DC LPS Линейный источник питания +

Низкошумный R-core трансформатор DC LPS/Линейный источник питания


Входное напряжение: 115 В переменного тока или 230 В (на выбор)

Выходное напряжение: 19 В постоянного тока

Постоянный ток 4,2A

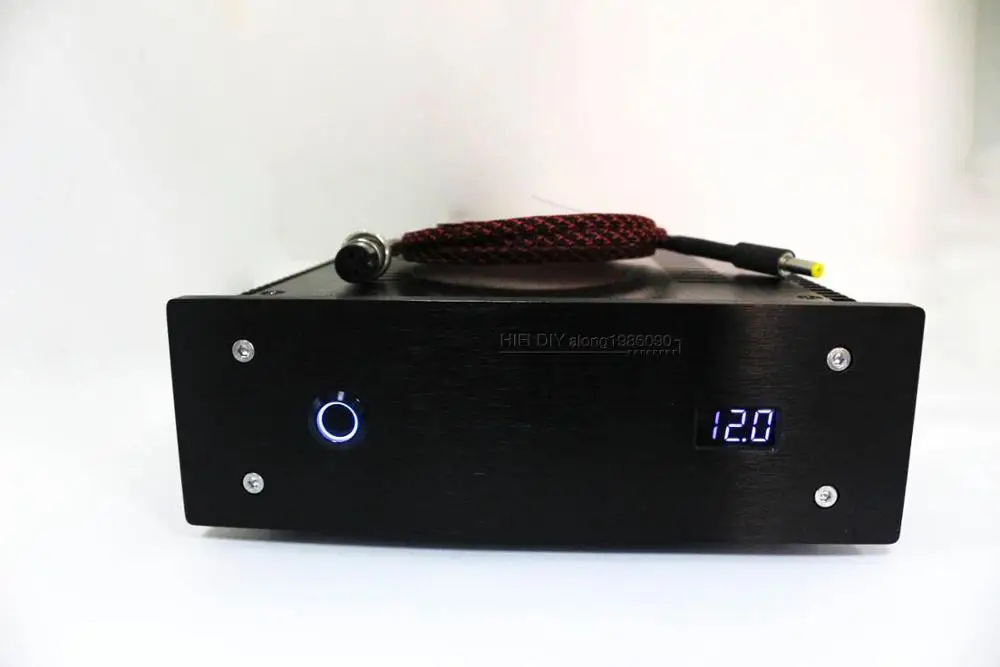

Передняя панель:Черный(Может предоставить серебро)

Цвет дисплея:Синий (Может предоставитьКрасныйИлиЗеленый)

Цветной СВЕТОДИОДНЫЙ выключатель питанияСиний (Может предоставитьКрасныйИлиЗеленый)


Размеры: 210 мм Ширина X 70 мм Высокий X 257 мм Глубокий

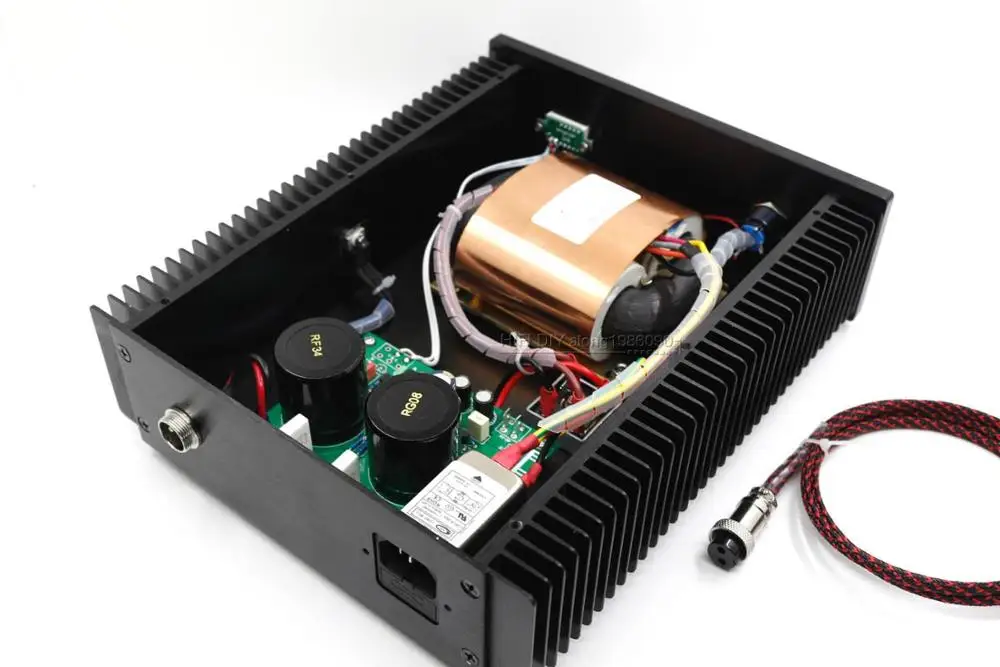

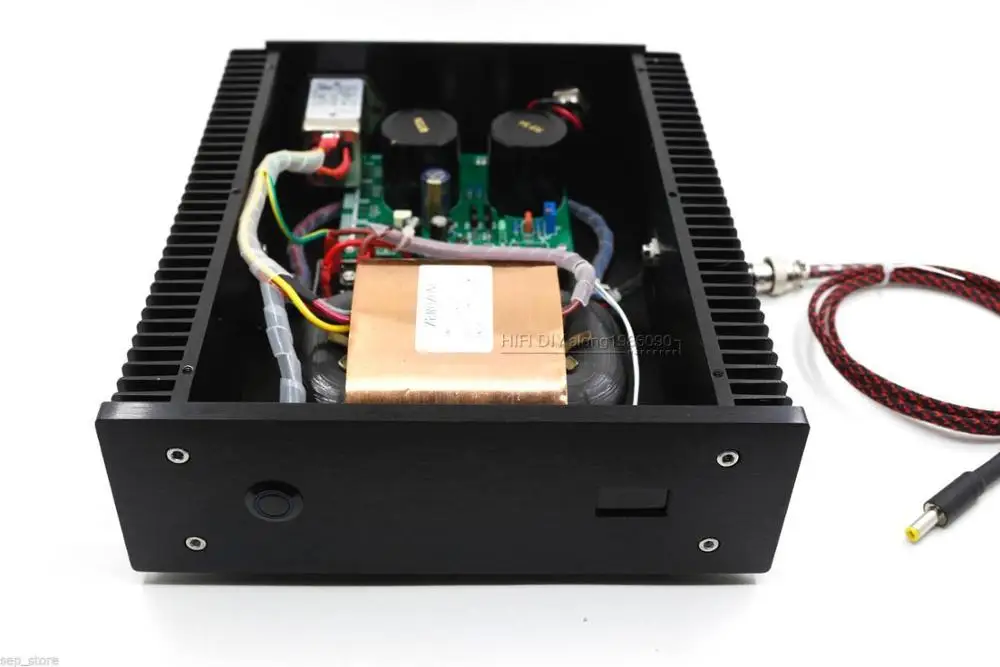

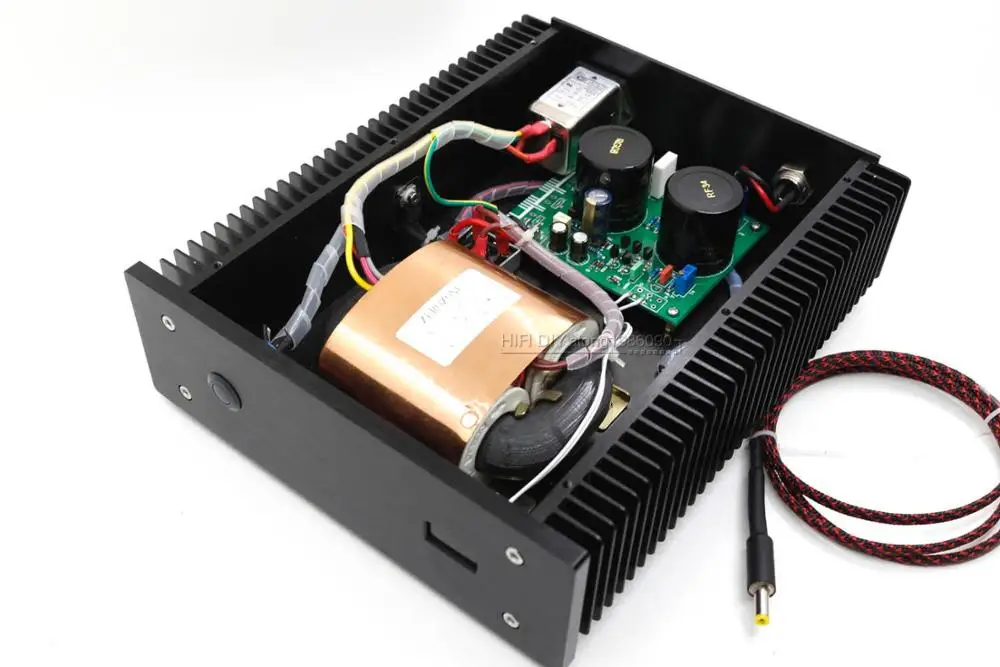

Трансформатор: 100 ва трансформатор R-core OFC

Вес: около 4,5 кг


Размер головки постоянного тока: внешний диаметр 5,5 мм, внутренний диаметр2,1 мм (Если вам нужна головка постоянного тока другого размера, пожалуйста, свяжитесь с нами)


Полярность питания: Внутренняя "+" Внешняя "-"



Посылка включает в себя: Зарядка закончена линейный Мощность питания X 1

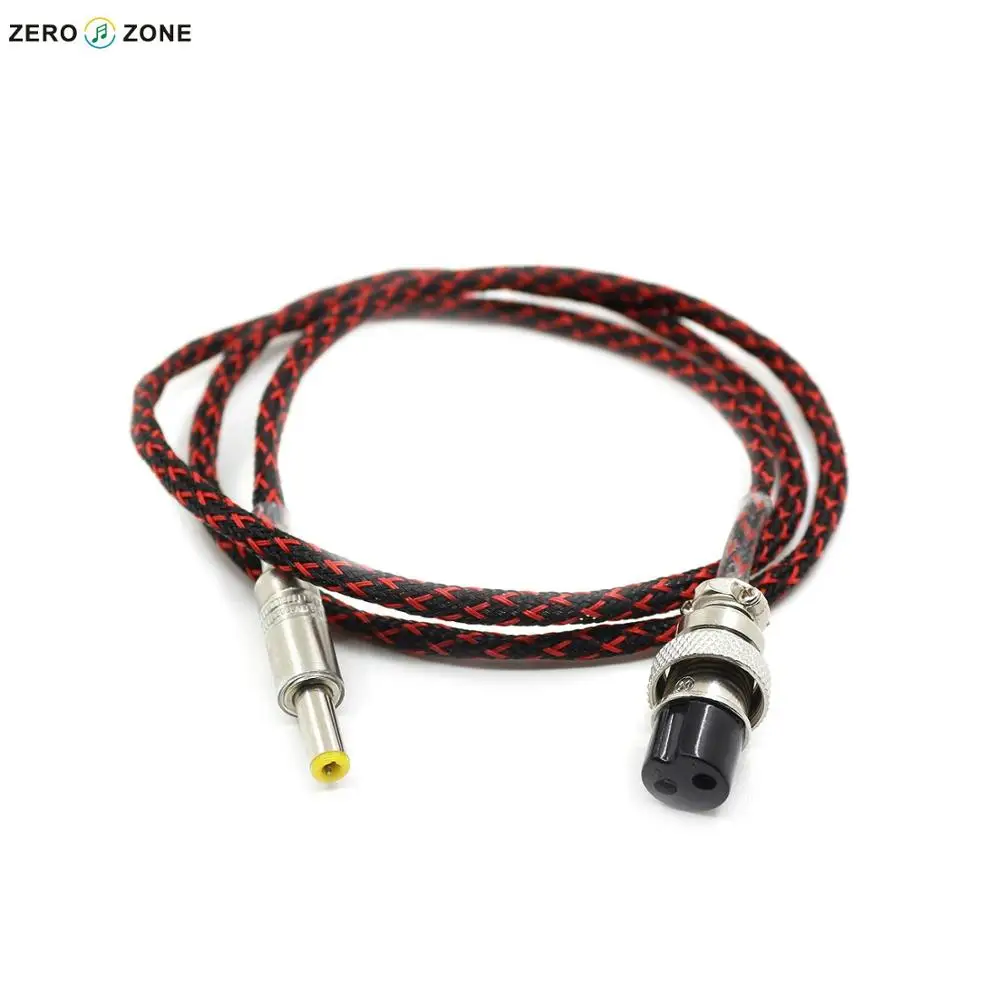

1,2 м, тефлоновый серебристый провод, выходной кабель постоянного тока X 1 (5,5*2,1 мм)

По умолчанию не включает входной кабель переменного тока.



---------------------------------------------------------------------------------------------------------------------------------------------------------------------------
У нас есть несколько видов напряжения на выбор.
Выходное напряжение/ток

1. 5V6A

2. 9V6A

3. 12 в 6 А

4. 15V5.3A

5. 18V4.4A

6. 19 в 4,2 А

7. 24V3.3A



Если вам нужно другое напряжение, мы можем выполнить заказ.
------------------------------------------------------------------------------------------------------------------------------------

Технические характеристики

Все дискретные топологии.

Однопроходная конструкция регулятора серии.
Не используется интегральная схема (Интегральные схемы). Это позволяет полностью контролировать дизайн всех рабочих точек и параметров для превосходной производительности.
Низкий уровень шума, высокий PSRR

Источник постоянного тока питает Диод Зенера в качестве стабильного образца напряжения. Фильтр нижних частот (с угловой частотой 1,6 Гц) предотвращает попадание шума Зенера в Усилитель ошибки. Это эффективная, но экономичная альтернатива дорогим исходным IC напряжения. Фильтр нижних частот также обеспечивает мягкий старт.
Выходной шум (разгруженный) составляет менее 13 и микро; В на выходе 24 В постоянного тока (измеряется с использованием тангентной LNMP (предусилитель для измерения низкого уровня шума) И Fluke 187 50000-count DMM в режиме ACmV). Выходной шум даже меньше, когда выходное напряжение ниже. Это гораздо лучше шума на базе блока питания IC регулятора, протестированного в идентичных условиях.
Усилитель ошибок представляет собой дискретное выполнение оптического усилителя с высоким коэффициентом усиления в открытом виде 102,5 дБ. Источник напряжения в Усилитель ошибки изолирован с емкостными мультипликаторами для увеличения его PSRR (коэффициент отклонения источника питания). Это значительно улучшает производительность линейного регулирования блока питания.
Длинный пар дифференциального усилителя с зеркальным током и источником постоянного тока формирует первый этап усилителя ошибки. Второй этап-это этап усиления напряжения (VAS), а также с источником постоянного тока. 3-й этап состоит из выходных устройств МОП-транзистора мощности, настроенных в качестве подписчика источника.

Транзисторы MOSFET высокого напряжения

Два параллельных высокоточных и высоконадежных транзистора (по 18 А каждый) служат транзистором «pass».
Высокий рейтинг обеспечивает очень высокую безопасность при повреждении от перегрузки.
Использование параллельных транзисторов разделяет теплоотдачу, что упрощает тепловое управление. Можно использовать встроенные радиаторы, которые позволят этому блоку питания обеспечивать до 1 а непрерывной работы (при значительно более высоких пиковых токах). Более продолжительные течения возможны при использовании больших радиаторов для бортовых компьютеров.
Отрицательный температурный коэффициент MOSFET предотвращает повреждение тепловых условий, которые могут поражать обычные устройства BJT.
Нет ограничения тока.

Следующее отображение напряжения только дляСсылка:
