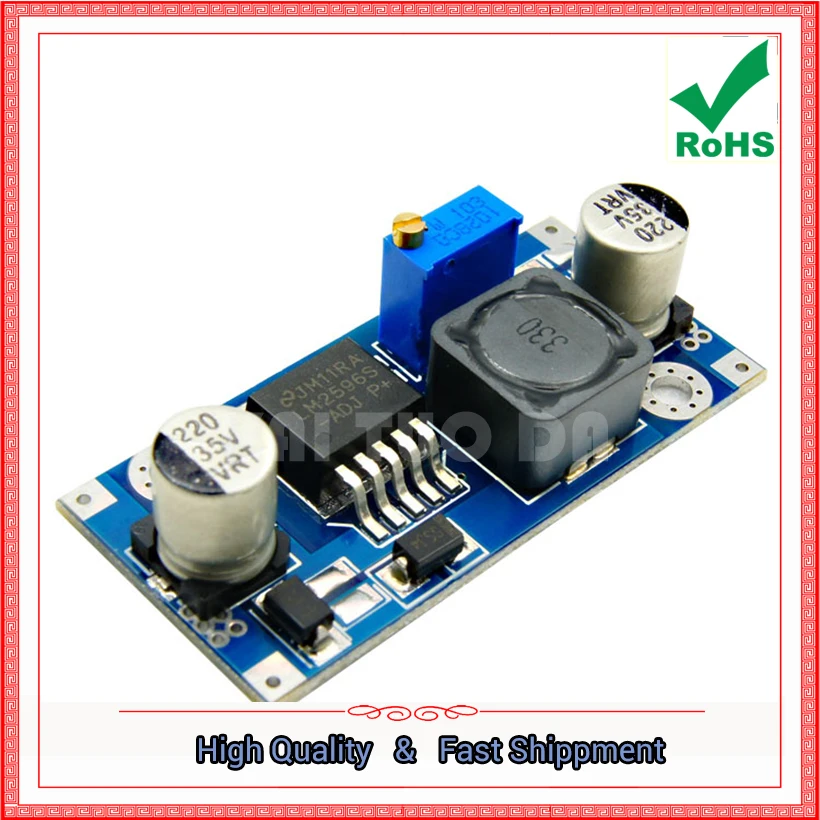

Понижающий модуль LM2596 DC-DC step down Car Power Module board высокоэффективный Регулируемый

Основные свойства

Свойства модуля

Неизолированный Шаг вниз (бак)

Для выправления изгибов режим

Non-синхронное детектирование

Вход напряжения

4 в-35 в

Напряжение на выходе

1,23V-30 в

Выход ток

3A (макс)

Эффективность преобразования

92% (высокий)

Частота переключений

150 кГц

Выход пульсации

30mV (макс)

Регулирование нагрузки

± 0.5%

Напряжение регулирования

± 2.5%

Рабочая температура

От-40 °C до + 85 °C

Периферийных Размер

48*23*14 (Д * Ш * В) (мм)

Особенности:

Модуль использует внутреннее качествоLM2596Чип, высокая эффективность (высокая92%), Тепло небольшое, может легко принести 3A (короткое время)Указанные вышеТок, длительная работа рекомендуется в течение 2,5 А от использования тока, плюс теплоотвод (10 Вт или более выход).
В этом модуле использует низкаяВилочный Погрузчик с противовесомОригинальный фильтрующий конденсатор может сделать пульсацию напряжения так же низко, как30mV,Полностью соответствует линейному источнику питания!

Этот модуль использует машинные патчи, пайки с оплавлением, и каждый модуль был протестирован в течение двух часов перед отправкой, чтобы обеспечить высокую надежность.

Постоянного токаМодульПрименение советы

Применение Сфера

DIY Регулируемый выходной автомобильный источник питания, только нужно ввести ваш источник питания 12 В, выходное напряжение, которое вы можете (1,23-10 в), Бесплатная непрерывная регулировка, но выходное напряжение не может быть выше входного напряжения.

Высокая мощность низкого напряжения чип питания. В настоящее время высокая скорость FPGA, DSP, ARM питания становится все ниже и ниже, и ток становится все больше и больше, общая программа электропитания является трудным, многие инженеры для этой проблемы, С нашим модулем может быть очень хорошим решением вашей проблемы, минимум может выдержать напряжение 1,23, Максимальный ток 3A, так что вы не в беде.

Ультра-быстрое зарядное устройство, зарядное устройство, вы можете использовать этот модуль в спешке, когда заряд батареи для вашего быстрая зарядка, 1,2 V, 2,4 V, 4,2 V, 8,4 V выходы поддерживают 3A в настоящее время.

Для вашего электронного оборудования, до тех пор, пока регулятор напряжения до необходимого вам напряжения и ток не превысит Номинальный ток, могут работать должным образом.

Система переднего источника питания, когда вы делаете проект, когда вход для 4,5-14V время, и ваша системная плата и нужно около 2,5 V источник питания и его ток очень большой, С обычным DC-DC, мощность модуля слишком мала, тогда вы выбираете наш модуль будет вашим лучшим выбором, Не нужно отлаживать непосредственно на машине для работы, легко сделать эффективный шаг высокой мощности.

Инструкции по использованию/меры предосторожности

Этот модуль является регулируемым понижающим модулем, который может изменить выходное напряжение, регулируя синий регулируемый резистор на модуле. Разница в входном и выходном напряжении 2 в, минимальное выходное напряжение 1,23 В.

IN- (входной отрицательный), IN + (входной положительный), OUT- (отрицательный выход), OUT + (Положительный выход) должен быть верным, в противном случае модуль может быть поврежден.

Этот модуль не обеспечивает защиту от короткого замыкания, если короткое замыкание на длинном выходе может привести к повреждению модуля.
