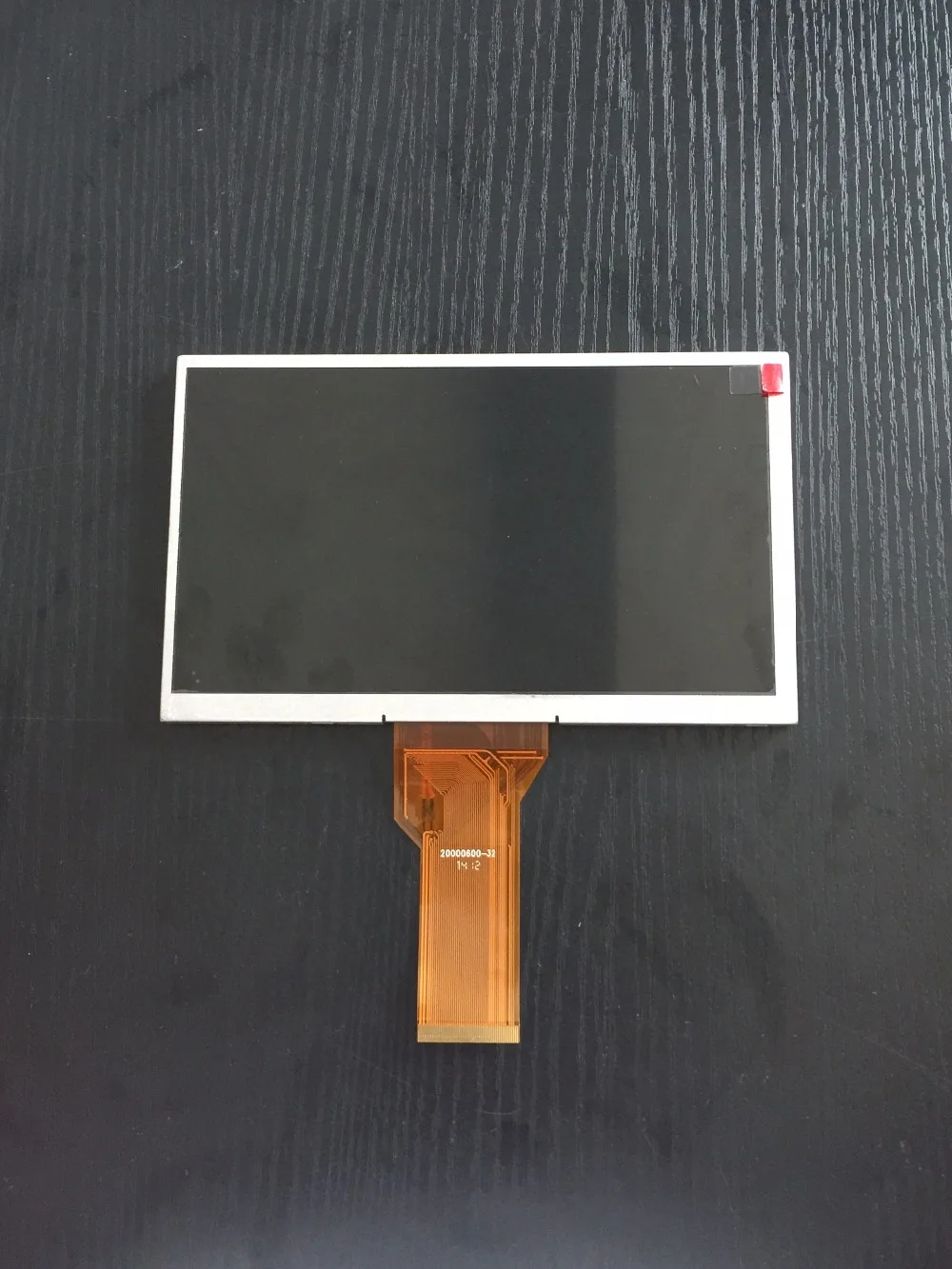

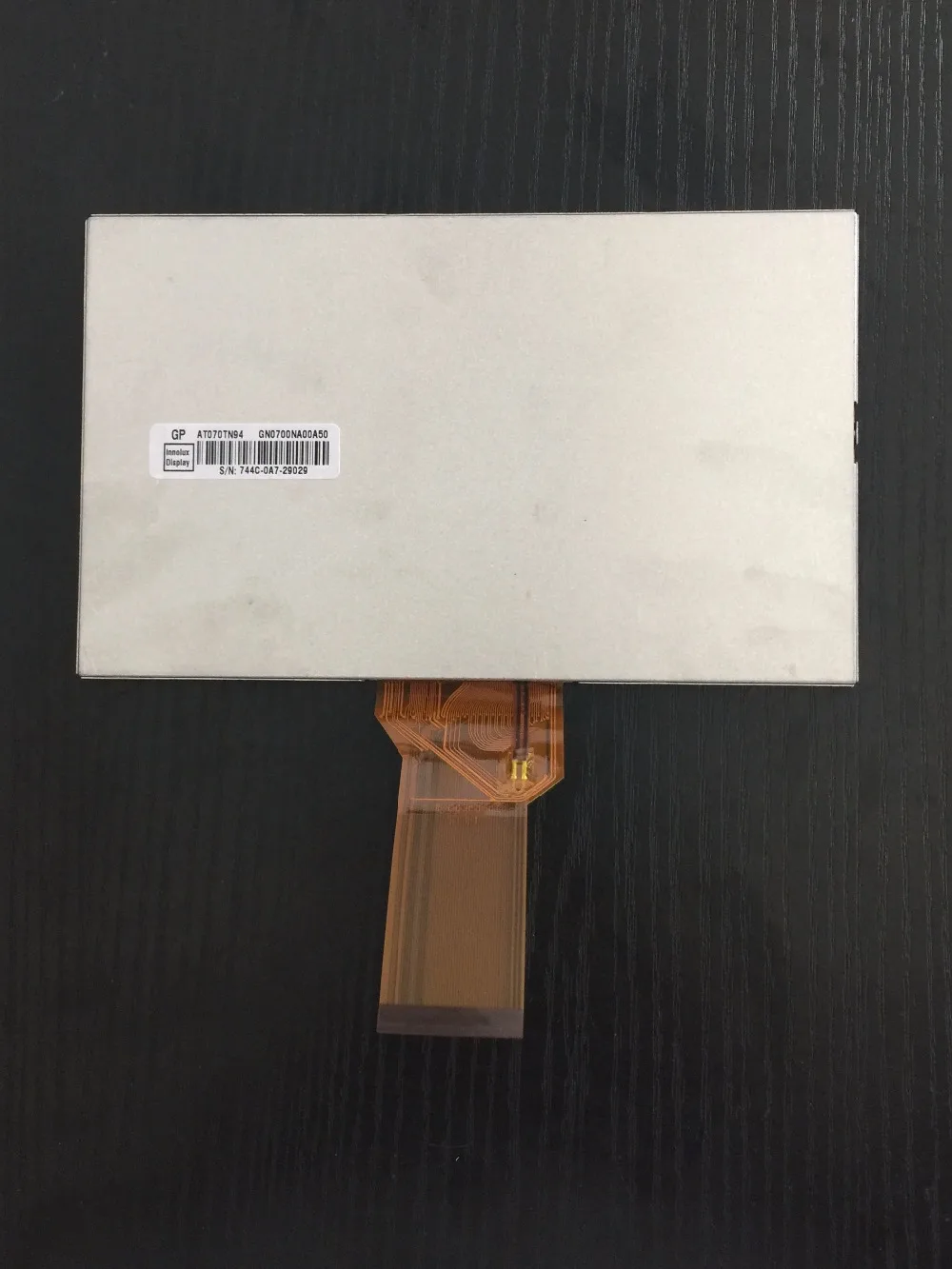

Краткое описаниеЖК-панели

Панельный модуль

AT070TN94

Размер панели

7 дюймов

Разрешение

800 (RGB) × 480 (WVGA)

Соотношение сторон

16:9 (Ш: В)

Поверхность

Антибликовое покрытие

Активная область

154,08 × 85,92 мм (W×H)

Область ободка

156,7 × 89,1 мм (W×H)

Размер контура

164,9 × 100,0 мм (W×H)

Глубина контура

5,7 ± 0,3 мм

Режим отображения

TN, обычно белый, трансмиссионный

Яркость

400 кд/м2 (Typ.)

Коэффициент контрастности

500: 1 (Typ.) (Трансмиссионный)

Цвет дисплея

262 K/16,7 M (6 бит/6 бит + разложение)

Цветовая гамма

50%

Время отклика

10/15 (Typ.) (Tr/Td) (ms)

ВидУгол поворота

70/70/50/70 (Typ.) (CR≥ 10) (L/R/U/D)

Вертикальная частота

Тип лампы

WLED

Плата драйвера лампы

Нет

Категория сигнала

Параллельный RGB

Класс сигнала

Параллельный RGB (1 канал, 6/8 бит)

Конфигурация штифта

DRGB-50P1C8B-115A

Входное напряжение для панели

3,3/10,4/16,0/-7,0 V (Typ.) (VCC/AVDD/VGH/VGL)

Входной ток для панели

4,0/20,0/0,2/0.2mA (Typ.) (ICC/IAVDD/IGH/IGL)

Потребляемая мощность панели

226 МВт (Typ.)

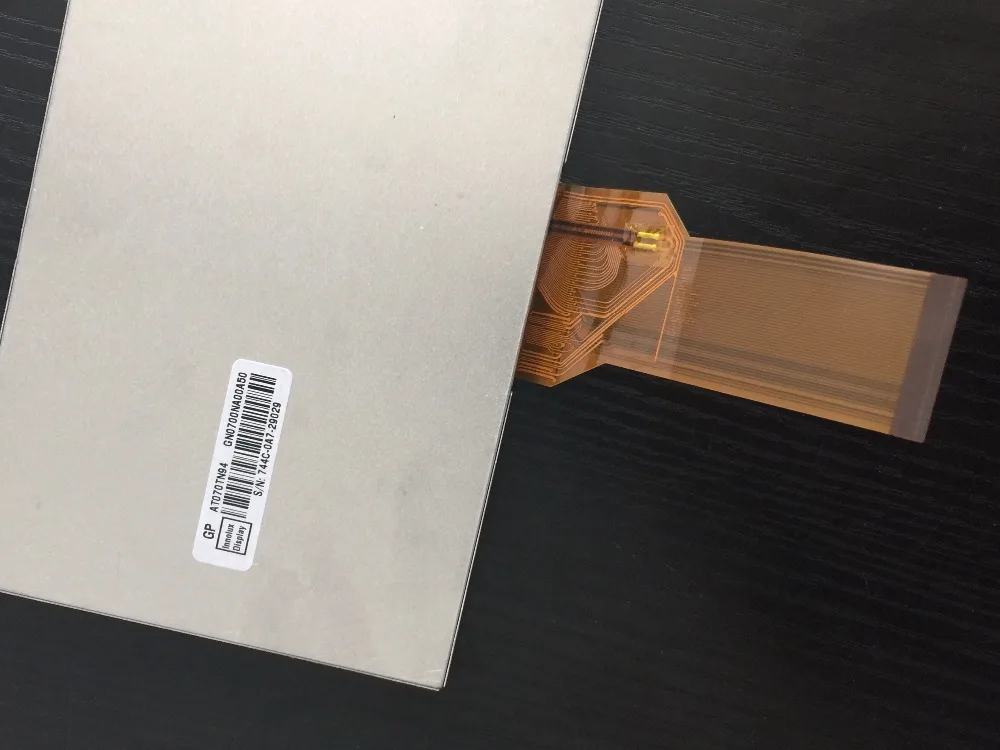

Тип интерфейса

FPC

Бренд интерфейса

Интерфейсный модуль

Шаг штифта интерфейса

0,5 мм

Контакты интерфейса

50 Pin

Количество в коробке

50 шт.

Размер коробки

530 × 355 × 255 мм (L×W×H)

Вес брутто коробки

10,682 ± 5% кг
