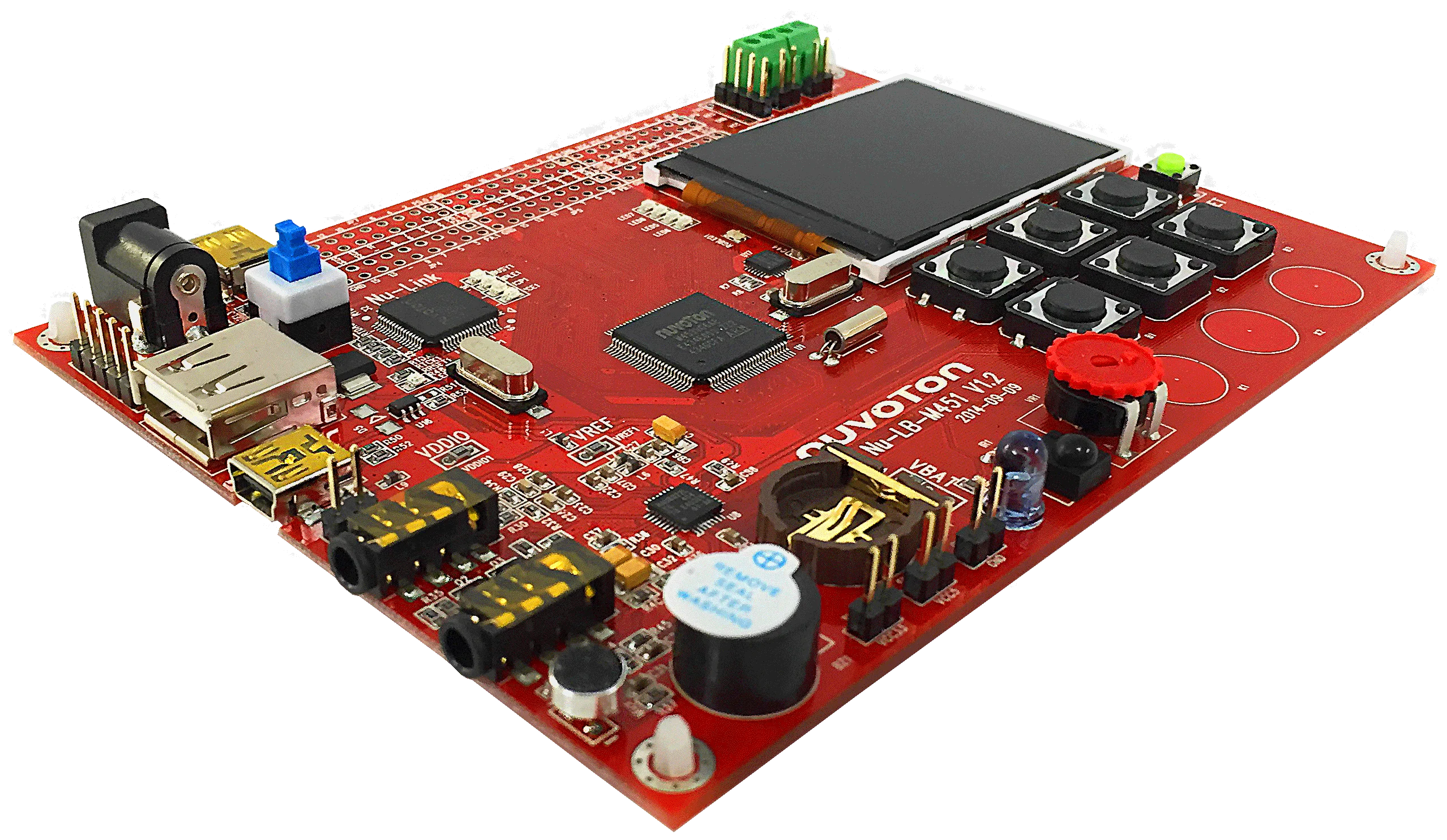

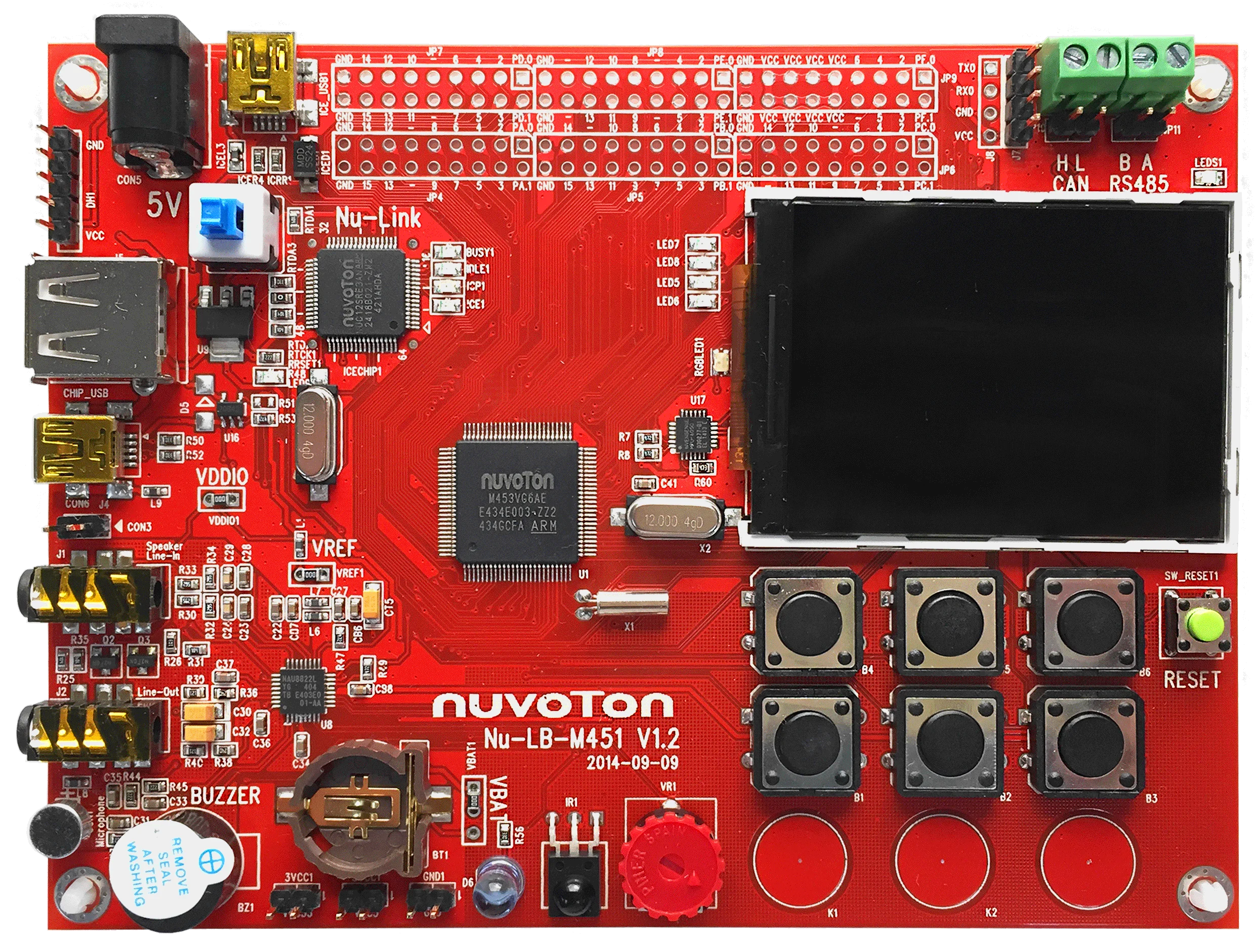

ARM Cortex-M одноchip машина Nu-LB-M451 обучения доска намотки | Электроника

Для того, чтобыЯдро
-ARM^®Cortex^®Ядро-M4 может работать до 72 МГц
-Поддерживает расширение цифрового блока обработки сигналов (DSP) с аппаратным разделителем
-Поддержка совместимого с IEEE 754 блока с плавающей точкой (FPU)
-Поддерживает блок защиты памяти (MPU)
-24-bit системы таймер
-Поддержка доступа к низкомощному спящему режиму через инструкции WFI и WFE
-С одноконтурным 32 бит оборудования мультипликации
-Поддержка программируемого встроенного контроллера прерывания (NVIC) 16 приоритет
-Поддерживает программируемые прерывания маскировки
-Встроенный LDO, поддержка широкого напряжения (2,5 V ~ 5,5 V)

• Флэш-память
-Флэш-память 40/72/128/256 Кб
-Код/пространство данных доступно
-4 КБ флэш для хранения в системном программировании (ISP), программный загрузочный код приложения (IAP LDROM)
-Поддержка через SWD/льда интерфейс 2-проводной программирование в цепи программирования (ПМС)
-Поддерживает системное программирование (ISP), в программировании приложений (IAP), пользователь может разрабатывать более гибкие и поддерживает различные периферийные UARTs, SPI, I²C, CAN и USB в коде программы обновления
-Функция стирания страницы вспышки на 2 Кб
-Поддержка быстрого параллельного программирования через внешний программист

• Маска ROM
-Встроенная маска 16 Кб ROM
-Поддержка UART0, SPI0, I²C0, CAN и USB кодов загрузки
-Поддерживает ISP/IAP библиотеки
-Поддержка непосредственно от загрузки маски ROM

• Память SRAM
-Встроенный SRAM 16/32 КБ
-Поддерживает проверку четности аппаратного обеспечения на 16 Кб
-Поддержка операций byte, halfword и word
-Поддержка проверки четности происходит после исключения
-Поддерживает PDMA режим

• Регулирование напряжения интерфейс
-Частичное I/O выходное напряжение может быть настроен для 1,8 до 5,5 V через выделенный блок ввода ПИН-кода (vddio)
-Поддержка интерфейсов UART1, SPI0, SPI1, iic0 или ic1 C1

• Периферийных функций
-4x32 бит таймер (таймер)
-2 x сторожевой
Вложенный векторный контроллер прерывания (NVIC)
-Прямой доступ к периферийной памяти (PDMA)
-Часы в реальном времени (RTC)
-5 x последовательных портов связи (UART) поддерживает 16 слоев первого выхода (FIFO)
-Четырехпроводный интерфейс последовательной шины (последовательный периферийный интерфейс, SPI) поддерживает четырехпроводный режим (режим Quad)-3 шт.
-2 x I²C поддерживает SMBus и PMBus
-2 x i²s
-2 x Лин
-Подключению CAN-шины
-ISO-7816-3 интерфейс
-Высокоскоростное usb-устройство OTG
-Высокоскоростное usb-устройство
-16-канальный 12 битный аналого-цифрового преобразователя (АЦП) с 1 Мбит/с высокой скоростью преобразования, встроенный Опорное напряжение (ссылка на напряжение, Vref) поколения цепи
-12-bit цифро-аналоговый преобразователь (DAC)
-2 набора аналоговых компараторов
-Модуляция ширины импульса 144 МГц ШИМ, разрешение

• Дополнительные функции
-96 уникальных идентификаторов (UID)
-128-бит уникального клиента ID (ПСД)
-M451 полный спектр для защиты интеллектуальной собственности клиента, с замком безопасности вспышки, штифтом обнаружения
-Высокая точность Внутреннего RC колебания 22,1184 МГц +/-2%, внешний кристалл 32,768 кГц может автоматически откалибровать погрешность до менее +/-0.25%
-Регулировка напряжения интерфейс (Вай), система может самостоятельно регулировать I/O уровень напряжения (1,8 V ~ 5,5 V)
-Входная конструкция ввода/вывода 5 в возможность допуска
-Встроенный датчик температуры с точностью 1 ° C
-Обнаружение отключения питания
-4 уровня: 4,4 V/3,7 V/2,7 V/2,2 V
-Поддерживает функцию отключения питания или сброса
-Низкое Напряжение Сброс
-Сброс измерять пороговое напряжение: 2,0 V
-Диапазон рабочих температур:-40 ° ~ 105 °

• Габариты посылки-LQFP-100
