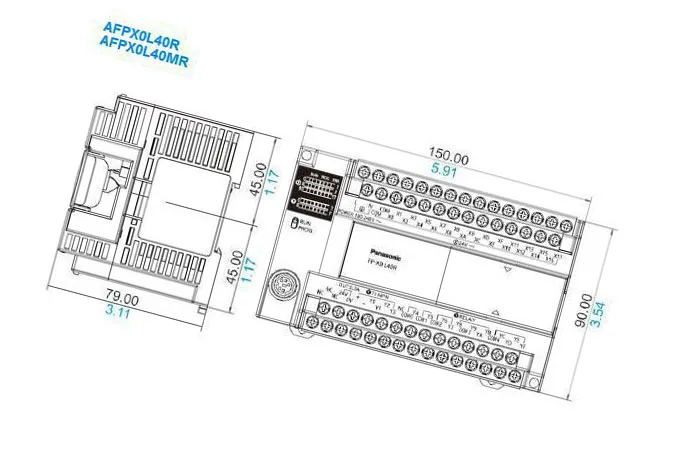

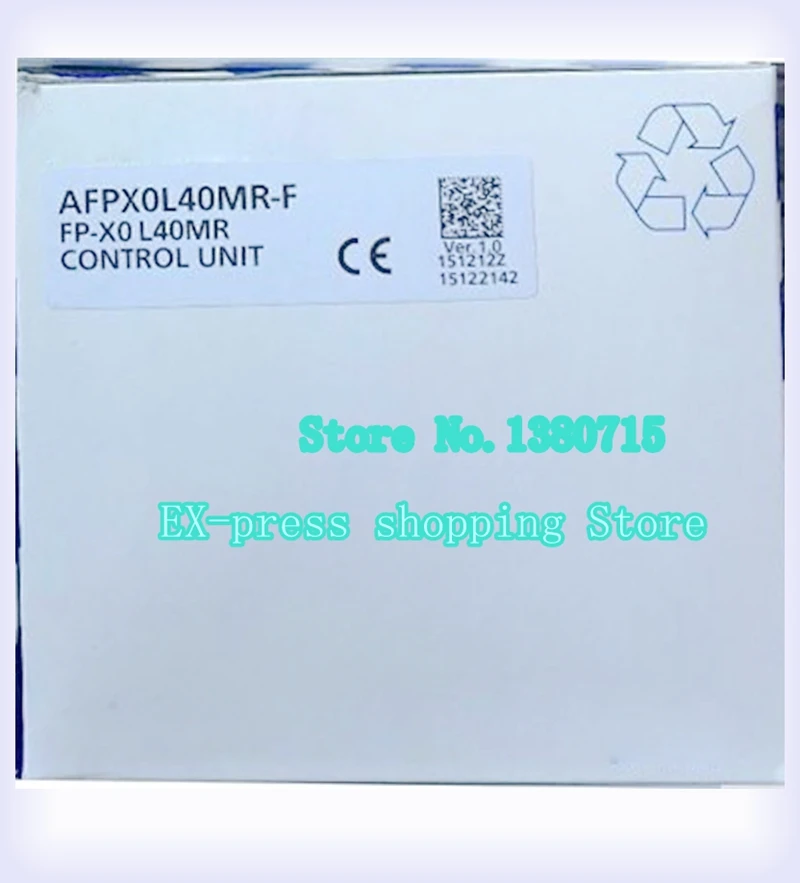

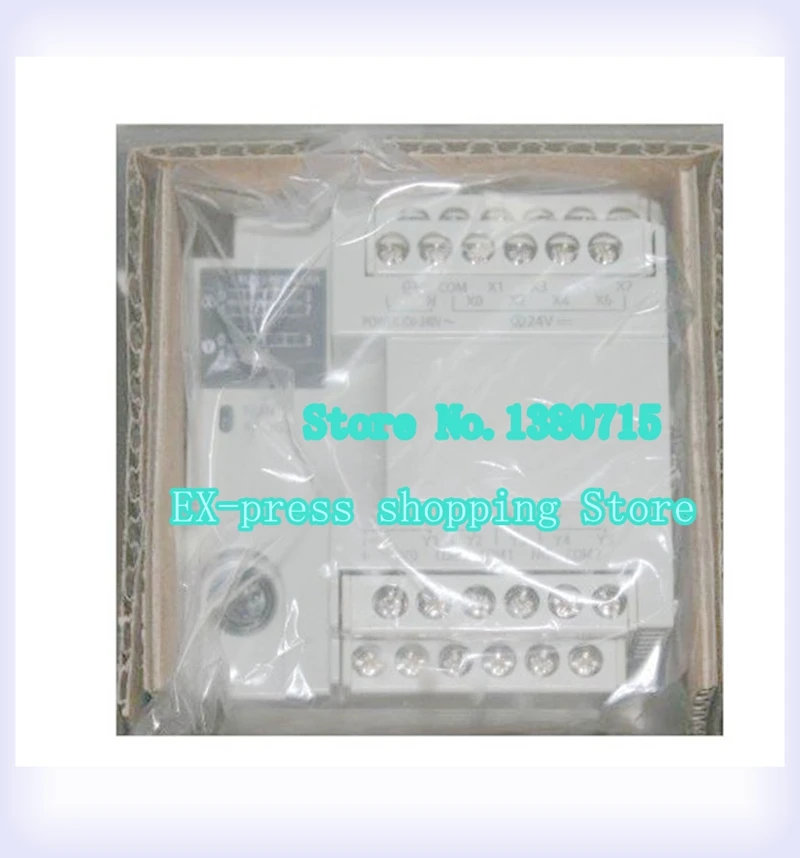

Новый оригинальный AFPX0L40MR F PLC 100 240VDC DC вход 24 точки Реле Выход 12 точек FP X0 блок

Товары

Технические характеристики

L14R

L30R

L40R

L40MR

L60R

L60MR

Управляемые точки ввода/вывода

Блок управления

Вход постоянного тока
8 точек,
Реле
Выход
4 точки,
Транзистор
Выход
2 точки

Вход постоянного тока
16 точек,
Реле
Выход
10 баллов,
Транзистор
Выход
4 точки

Вход постоянного тока 24 точки,
Релейный выход 12
Очки,
Выход транзистора 4
Точки

Вход постоянного тока 32 точки,
Релейный выход 24
Очки,
Выход транзистора 4
Точки

При использовании FP-X E16
Расширительные блоки ввода/вывода

-

-

Макс. 88 баллов.
(3 блока расширения
Макс.)

108 точек Макс.

При использовании FP-X E30
Расширительные блоки ввода/вывода

-

-

Макс. 130 точек.
(3 блока расширения
Макс.)

Макс. 150 точек.
(3 блока расширения
Макс.)

При использовании FP0R
Расширительные блоки

-

-

196 точек Макс.
(3 блока расширения
Макс.)

216 точек Макс.
(3 блока расширения
Макс.)

Метод программирования/метод управления

Символ реле/циклическая работа

Память программы

Встроенная флэш-память (Без резервного аккумулятора)

Емкость программы

Шаги 2,5 k

Шаги 8 k

Нет
Инструкция

Основные команды

Прибл. 114 видов

Команды высокого уровня

Прибл. 230 видов

Скорость обработки

0,08 & micro;s/шаг для basic
Команды
0,32 & micro;s для высокого уровня
Команды
(Команды мВ)

3 k шаги: 0,08 & micro;s/шаг для основных команд, 0,32 & micro;s
Для команд высокого уровня (команды MV)
После 3 k шагов: 0,58 & micro;s/шаг для основных команд,
1,62 & micro;s для команд высокого уровня (мВ
Команды)

I/O освежающий + основное время

Основное время

0,15 мс или меньше

0,18 мс или меньше

От 0,31 до 0,35 мс или менее

От 0,34 до 0,39 мс или меньше

При использовании E16: 0,4 ms × No. Единиц
При использовании E30: 0,5 ms × No. Единиц
При использовании адаптеров расширения FP0: 1,4 мс + освежающий
Время расширения FP0

Память для обработки

Реле

Внешний вход (X) (примечание 1)

960 точек

1760 точек

Внешний выход (Y) (примечание 1)

960 точек

1760 точек

Внутреннее реле (R)

1008 точек

4096 точек

Специальное внутреннее реле (R)

224 балла

Счетчик таймера (T/C)

256 точек (примечание 2)

1024 точек (примечание 2)

Таймер: (1 мс, 10 мс, 100 мс, 1 с) × 32767, счетчик: от 1 до 32767

Реле связи (L)

Нет

2048 точек

Область памяти

Регистр данных (DT)

2500 слов

8192 слов

Специальный регистр данных (DT)

420 слов

Link data register (LD)

Нет

256 слов

Регистрация файлов (FL)

Нет

Индекс (I)

14 слов (от IO до ID)

Дифференциальные точки

Эквивалент емкости программы

Реле Главного управления (MCR)

32 точки

256 точек

Номер этикетки (JP + LOOP)

100 точек

256 точек

Номер шаговых программ

128 (инженерный)

1000 (инженерный)

Количество подрутинов

100

500

Номер программы прерывания

Вход: 8 программ, время: 1 Программа

Отслеживание образцов

Нет

Да

Хранение комментариев

Все комментарии, объяснения и блочные комментарии могут
Будут сохранены. (Без резервного аккумулятора, 328 k байт)

Функция соединения ПЛК

Нет

Да

Постоянное сканирование

В единицах 0,5 мс: 0,5 мс до 600 мс

Пароль

Доступно (4 или 8 цифр)

Загрузить

Доступно

Функция самостоятельной диагностики

Проверка таймера watchdog и синтаксиса программы

Редакция программы во время
Запуск

Доступно (емкость модифицирована одновременно: 128 шагов)
Но комментарии не могут быть изменены во время процесса.

Доступно (емкость модифицирована одновременно: 512 шагов)
Но комментарии могут быть изменены во время процесса.

Загрузка во время работы

Доступно

Высокая скорость
Счетчик
(Примечание 3) (примечание 4)

Ввод корпуса

1-фазный, 4-канальный
(Макс. 20 кГц)
И 2-фазный, 2-канальный
(Макс. 20 кГц)

1-фазный, 4-канальный (макс. 50 кГц)
И
2-фазный, 2-канальный (макс. 20 кГц)

Импульсный выход/
Выход ШИМ
(Примечание 3) (примечание 4)

Выход корпуса

Пульс:
1-канальный
(Макс. 20 кГц)
ШИМ:
1-канальный
(Максимум 1,6 кГц)

Пульс:
2-канальный
(Макс. 20 кГц)
ШИМ:
2-канальный
(Максимум 1,6 кГц)

Пульс: 2-канальный (50 кГц)
ШИМ: 2-канальный (3,0 кГц макс.)

Импульсный ввод/
Программа прерывания

8 точек
(Высокоскоростной подсчет и вход прерывания включены)

Аналоговый вход

Нет

2-канальный (для ввода любого из
Следующие элементы в каждом канале)

Вход потенциометра
Минимальное значение сопротивления потенциометра:
5 кОм
10-битное разрешение (K0 до K1000)
Точность ± 1.0% F.S.+ точность
Внешние канистры

Вход термистора
Для ввода значения сопротивления
Термистор
(Минимальное значение сопротивления внешнего
Термисторы + значение внешнего сопротивления
> 2 кОм)
10-битное разрешение (K0 до K1023)
Точность ± 1.0% F.S.+ точность
Внешние термисторы

Входное напряжение
Абсолютное Максимальное входное напряжение: 10 в
10-битное разрешение (K0 до K1023)
Точность ± 2.5% F.S.(F.S. = 10 В)

Календарь/часы

Нет

Да

Флэш-накопитель
Резервное копирование
(Примечание 5)

Резервное копирование
Согласно
Команды
F12 и P13

Память данных
(2500 слов)

Память данных
(8192 слов)

Автоматический
Резервное копирование, когда
Выключение питания

Счетчик: 6 точек
(C250-C255)
Значение процесса
Счетчик: 6 точек
(От EV250 до EV255)
Внутренние реле: 5 точек
(WR58-WR62)
Память данных: 300 слов
(DT2200 до DT2499)

Счетчик: 16 точек (C1008-C1023)
Значение процесса счетчика: 16 точек
(EV1008 к EV1023)
Внутренние реле: 8 точек
(WR248 to WR255)
Память данных: 302 слова
(DT7890 до DT8191)

Запасная батарея

Нет

Да (резервное копирование длится весь процесс)

RS485 порт связи

Нет

Да

Нет

Да
