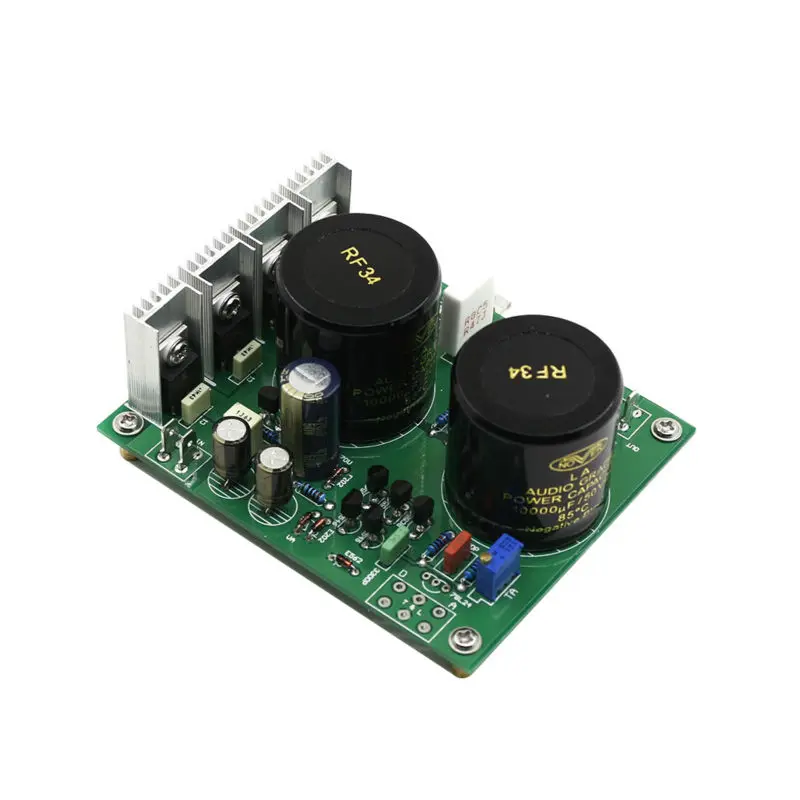

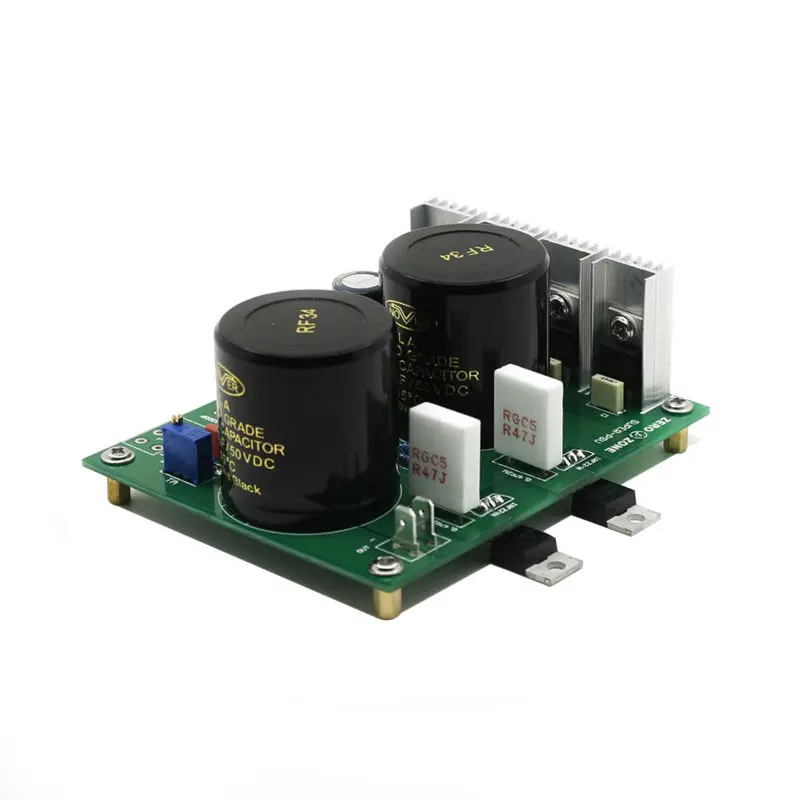

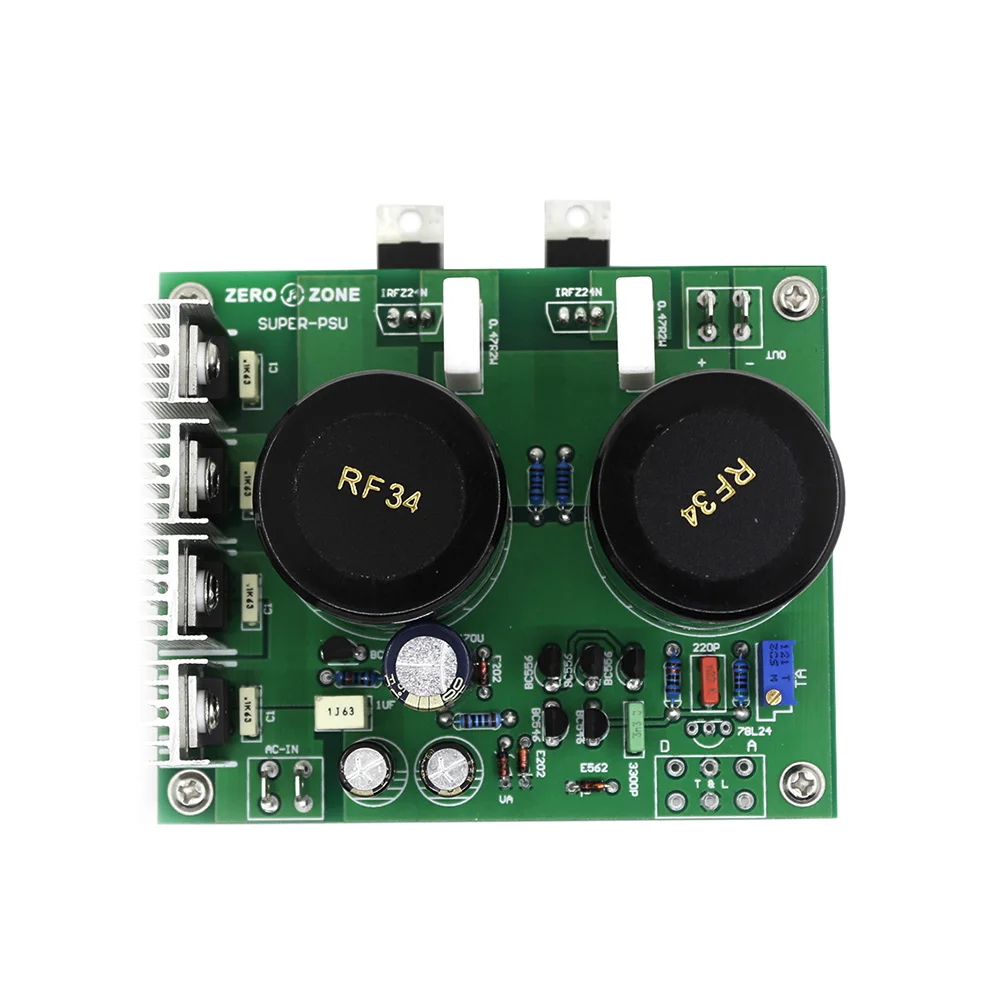

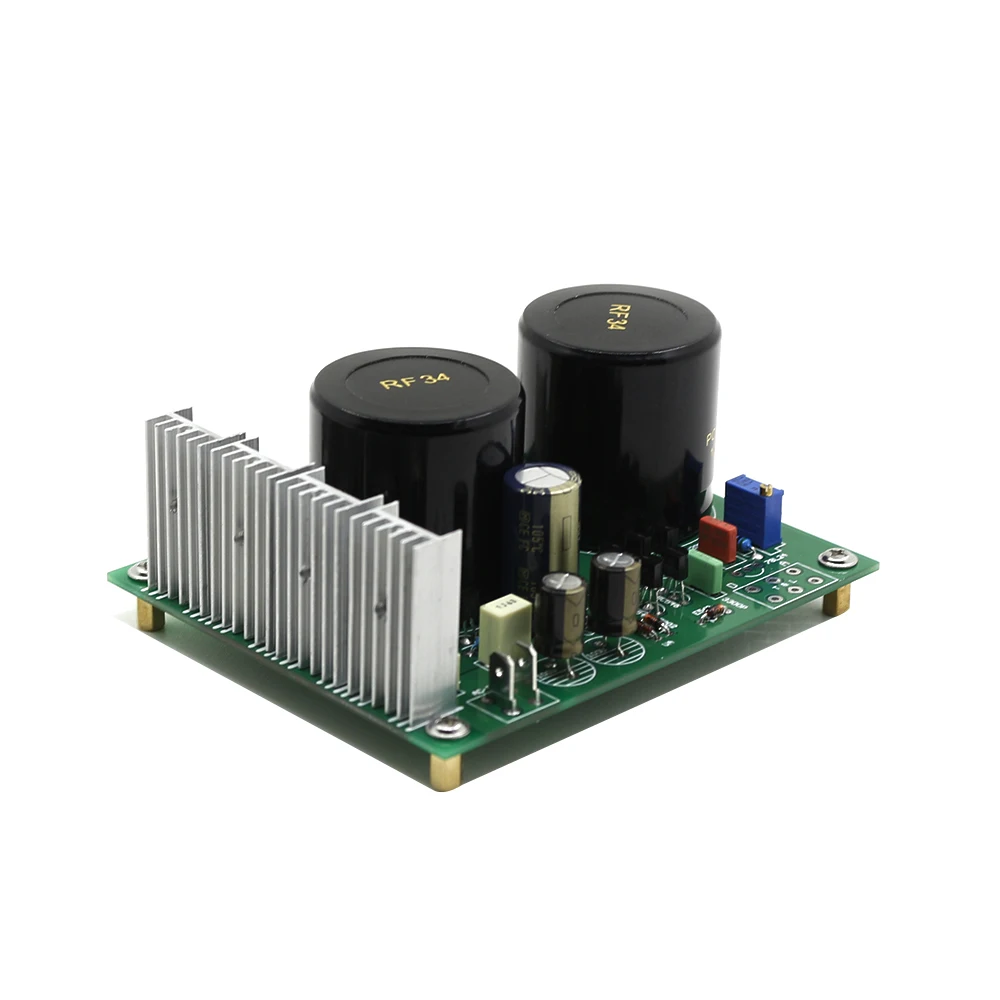

Сверхнизкошумная линейная плата питания S12 5 в 9 12 В 15 18 24 30 блок LPS|linear power|linear power

Технические характеристики:
Полный ДискретныйНетOp ampИспользование, линейныйИсточник питания, Максимальная поддержка 15аВыходной ток.
Низкий уровень шума,Фактическая резистивная нагрузка измерения менее 5 МВП,Емкостная нагрузка 10UVPP.
С фильтром нижних частот 1,6 Гц, высоким коэффициентом подачи питания.
Напряжение отрицательные отзывы технологии,Выходное напряжение от 0 В, медленно (4 секунды)ВнутреннийДоЦелевое напряжение.
МОП-трубка выводится в качестве регулятора, не дает ударам износа, хорошая термоустойчивость.

S12Это высокопроизводительный линейный Регулируемый источник питания с одной рейкой (блок питания) для самостоятельной сборки. В основном это половина блока питания с двумя рельсами 22 и имеет
Те же низкошумные, высокие по току, отличное регулирование линий/нагрузки, широкая полоса пропускания и стабильные характеристики. S12 идеально подходит для стереонаушников своими руками
Усилители, предварительные усилители, DACs, сетевые медиаплееры и другие приложения, требующие однорельсового регулируемого блока питания.

В цепи используются все дискретные компоненты (без интегральных схем) и в качестве выходных устройств «pass» отображаются высокоточные транзисторы.

S12 выполнен на основе 22, что является результатом проекта сервиса для любителей аудиофил. Схематическая схема-открытый источник.
Схема, а также схема печатной платы являются работой AMB с присутствием сообществ «сделай сам». Он предназначен для
Относительно простой в сборке, но не рекомендуется как первый проект для новичка.


Размер печатной платы: 102 мм * 86 мм * 50 мм (Д * Ш * В)

Эта плата может построить 5 В, 9 В, 12 В, 15 в, 18 В, 24 В, 30 В и т. Д. Несколько видов воспроизводимых сигналов. Juse необходимо изменить «VA» и «RA».
А выходное напряжение может быть минут регулировки. Это очень просто! Добавьте один подходящий трансформатор. Вы сможете построить высокопроизводительный Линейный источник питания.

Примечание: Это aСварочная отладкаДоскаХорошо.

(Вы Можно выбрать Напряжение Вам нужно In Список ниже, Сообщите нам сообщение):

Постоянный ток = установка 5 в:VOUT = ва *[1 + 10K пельмени (RA + TA)] ACIN = 12 В переменного тока
Печатная плата:VA = 4V3 RA = 39K или 47K TA = 10K (регулируемое сопротивление)
Максимальный выходной ток = трансформатор мощности _ 12 нагрев (Вт) = 7 * выходной ток

Постоянный ток = Настройка 9 в:VOUT = ва *[1 + 10K пельмени (RA + TA)] ACIN = 15 В переменного тока
Печатная плата:VA = 6V2 RA = 20K TA = 5K (регулируемое сопротивление)
Максимальный выходной ток = трансформатор мощности _ 15 нагрев (Вт) = 7 * выходной ток

Постоянный ток = Настройка 12 в:VOUT = VA *[1 + 10K пельмени (RA + TA)] ACIN = 18VAC
Печатная плата:VA = 6V2 RA = 6K8 TA = 5K (регулируемое сопротивление)
Максимальный выходной ток = трансформатор мощности _ 18 нагрев (Вт) = 7 * выходной ток

Постоянный ток = Настройка 15 в:VOUT = ва *[1 + 10K пельмени (RA + TA)] ACIN = 21 В или 24 В переменного тока
Печатная плата:VA = 6V2 RA = 6K8 TA = 5K (регулируемое сопротивление)
Максимальный выходной ток = трансформатор мощности ~ 21 или 24 тепла (Вт) = 8 * выходных токов

Постоянный ток = Настройка 18 в:VOUT = VA *[1 + 10K пельмени (RA + TA)] ACIN = 24VAC
Печатная плата:VA = 12 В RA = 15K TA = 5K (регулируемое сопротивление)
Максимальный выходной ток = трансформатор мощности ~ 24 тепла (Вт) = 8 * выходных токов

Постоянный ток = Настройка 24 в:VOUT = ва *[1 + 10K пельмени (RA + TA)] ACIN = 30 В переменного тока
Печатная плата:VA = 12 В RA = 6K8 TA = 5K (регулируемое сопротивление)
Максимальный выходной ток = трансформатор мощности _ 30 тепла (Вт) = 8 * выходной ток

Постоянный ток = установка 30 в:VOUT = ва *[1 + 10K пельмени (RA + TA)] ACIN = 36 В переменного тока
Печатная плата:VA = 12 В RA = 5K TA = 5K (регулируемое сопротивление)
Максимальный выходной ток = трансформатор мощности _ 36 нагрев (Вт) = 8 * выходной ток

Примечание 1: если ток непрерывного выходного тока больше 2 А, поместите выпрямитель (MUR1560), установленный на полном алюминиевом шасси или большом
Радиатор, Также учтите, что изоляция.
Примечание 2: IRFZ24N. Пожалуйста, в соответствии с теплотворческой способностью, чтобы сделать хорошую работу с изоляцией и рассеиванием тепла.

Примечание: на печатной плате номер 78L24 не требуется.

У меня В продаже есть выходной кабель постоянного тока, если вам нуженПожалуйстаДляПожалуйста, найдите категории магазинов Другие аксессуары, Или ключевые слова поискаGX16.
