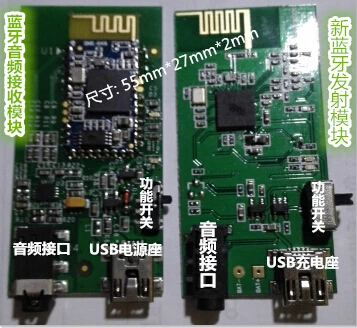

4 модуль Bluetooth пара стерео аудио частоты передача музыки + приема для решения

4 модуль Bluetooth пара стерео аудио частоты передача музыки + приема для решения

Дорогие друзья, купите пару bluetooth-модуля, не забудьте собрать наш магазин, и мы отправим вам звуковую частоту к мужчине, В коллекции хорошо помните, чтобы поговорить с клиентской службой сказал, что укажет, что вы не сказали нет, чтобы отправить вам(Пожалуйста, не вините нас без вас, помните, что вы сказали с клиентом.)Спасибо за внимание.

Мы пришли к родителям, чтобы оценить,Сейчас немного качества нет, не оставляйте другим плохой отзыв. Вы не можете вернуть его, почему это нравится! Как необразованный человек. Действительно не говорите, что не интересно. Ах ах

Хорошие новости, хорошие новости

ОтходыВредный чип! Это не просто вопрос о деньгах!Это воплощение общественного прогресса и личного качества! У нас с вами естьОтветственность!

Купить при покупкеГарантия безопасностиХороший чип хорошая программа!

--

Текущий Запуск физической карты прекращен:

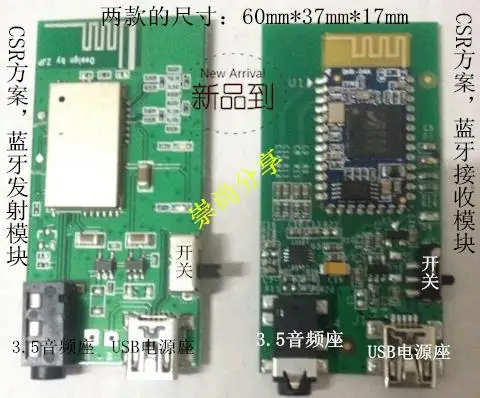

В настоящее время доступна старая физическая фотография:

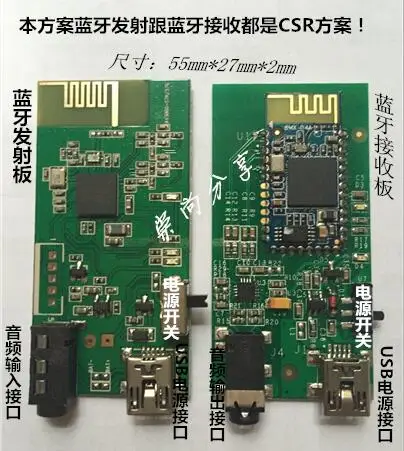

Эта схема использует чип CSR 57G687CG222AS, версия bluetooth V4.0 + EDRМожет реализовывать линию видимости 10 метров (не отключается) высокая частота передачи музыки, эмиссионная часть преобразует стерео аудио сигнал передачи bluetooth отправляется на приемную часть, эта схема проста в использовании и может легко реализовывать звук «сделай сам», позволит вам избавиться от fetter кабеля, Легко наслаждаться музыкой высокого качества.-------------------------

Запуск некоторых характеристик

А. Права на использование 3,5 мм аудио кабель, простых в использовании и преобразования;

2. Производительность CSR 57 g6 + 16 m чип памяти большой емкости, bluetooth 4,0 + EDR.

Параметры производительности:

1 основной чип: высокопроизводительный чип CSR57G6;

2. Версия Bluetooth: 4,0 + EDR;

3. Поддержка A2DP1. 2 и соглашение AVRCP1.0;

4. Поддержка MP3 кодирования;

5. Чип bluetooth-это процессор Kalimba 64 MIPS, имеет достаточную скорость для работы с различными сложными аудио потоками;

6. Высокоскоростное потоковое кодирование с низкой задержкой, плавное использование передачи музыки, чистый тон;

7, A2DP, AVRCP соглашение;

8, рабочий ток 35 ~ 45 мА;

9. Ток в режиме ожидания менее 1 мА;

10. Мощность передачи: 3 дБ;

11, Чувствительность приема: - 90 дБ

Использование музыкального пускового устройства bluetooth:

1, 3,7 5 v рабочее напряжение, рабочий ток: <40мА;

2, аудио вход переменного тока, использовать 3,5 мм аудио линия, стерео вход;

3, расстояние запуска 10 метров;

4Режим работы, загрузка минутной вспышки синий светильник, Автоматическое Сопряжение устройства, одна минута в переменный красный и синий светильник мигает в соответствующем состоянии, так что bluetooth-гарнитура сопряжена, когда передатчик и bluetooth-гарнитура успешно соединяются, синий светильник-излучатель-постоянный светильник. Если не подходит, мигает синий светильник. Выключение, а затем повторная загрузка может войти в режим подключения, режим сопряжения, прямое соединение и соединение bluetooth-гарнитуры успешно, излучатель синий светильник.

1Передатчик автоматически подключается к последней паре bluetooth-гарнитуры, трансмиттер в загрузочном состоянии и, наконец, сопряжен с ним bluetooth-гарнитурой, после загрузки автоматически войдет в соединение с передатчиком.

2Когда передатчик соединяется с другой bluetooth-гарнитурой, ток и сопряженная с ней bluetooth-гарнитура выключены, когда синий светильник-излучатель, постоянный светильник, пусковая установка соединена с другой bluetooth-гарнитурой, bluetooth-гарнитура, чтобы снова закрыть к подключенной загрузке в состояние сопряжения.

3Если bluetooth-гарнитура подключена к телефону и подключена к передатчику одновременно:

Сначала Включите bluetooth-гарнитуру и мобильный телефон в соединение;

Затем выключите телефон так, чтобы пусковая установка была сопряжена с bluetooth-гарнитурой.

.

Будьте внимательныBluetooth-гарнитура должна иметь функцию прослушивания музыки, или музыкальный Запуск Bluetooth не может соответствовать bluetooth-гарнитуре.

Флуоресцентный

Получите некоторые характеристики

Основной чип: CSR8635A04 (аудио ROM)

Версия Bluetooth: V4.0 + EDR

Выходная мощность: класс II

Выходная мощность RF: 4 дБм

Расстояние передачи: стадион 10 метров

Объем памяти ROM: 64 кбит

Размер: 33,6 мм * 34,6 мм

Ток покоя: 14-16 мА

Рабочий ток: 21-26 мА

Стандарт Rohs: в соответствии с

Применение

Bluetooth стерео аудио приемник

Bluetooth стерео приемная часть

Краткое описание:

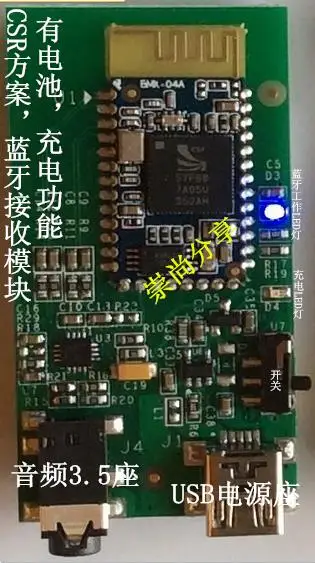

CSRBlueCore5-ROMЧип, подходит для Bluetooth аудио приемника, Bluetooth стерео аудио приемника и других продуктов. Периферию не нужна схема, модуль имеет контрольную клавишу иСветодиодный

Примечание:

1, блок питания с положительным переключателем управления, мини USB зарядка для входа, 3,5 аудио

Сиденье стерео аудиовыход интерфейс сервера сигнализации)

2. Тестовые точки могут использоваться в качестве терминала на обратной стороне, обратите внимание на температуру и время сварки, не используйте медную фольгу Перми.

3Если аккумулятор не используется напрямую5 ВИсточник питания, монтажная платаD1Пожалуйста, сварите два

Полярная трубка1N4148(ОтUSBЧтобы сделать отрицательное направление), заряжайтеIC U6Можно снять.

1, модуль Bluetooth на питание перед первым подключением к устройству Bluetooth, если не подключен к режиму сопряжения

Дождитесь поиска, поэтому, если вы хотите повторно подобрать другие устройства, Выключите устройство Bluetooth перед сопряжением

Включите модуль Bluetooth.

+ 5 ВVBATVBAT3,5 V4,2 VВысокий не

Может превышать4,3 V

Примечание по установке:
