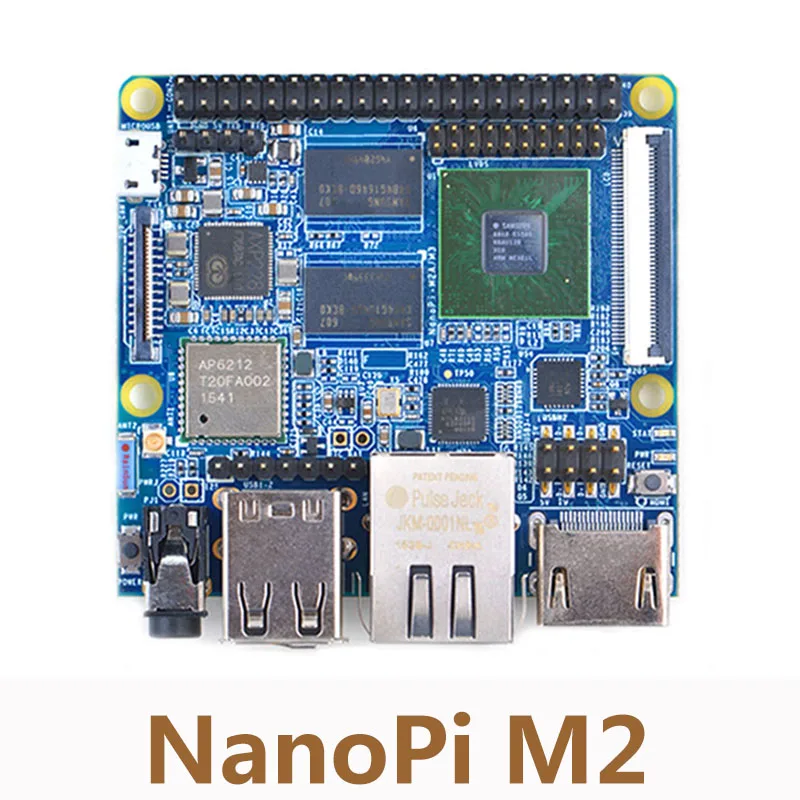

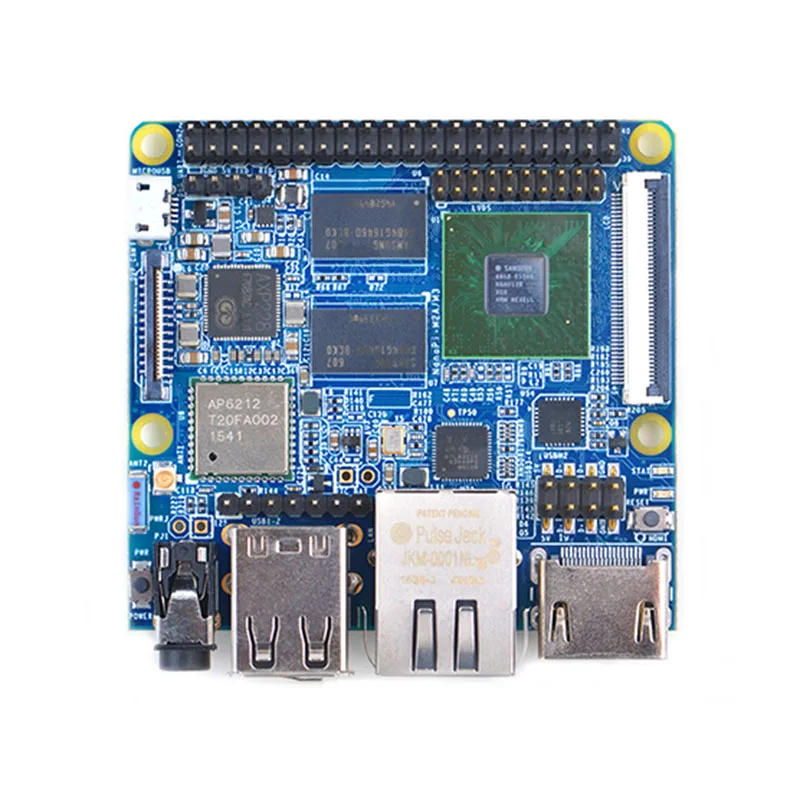

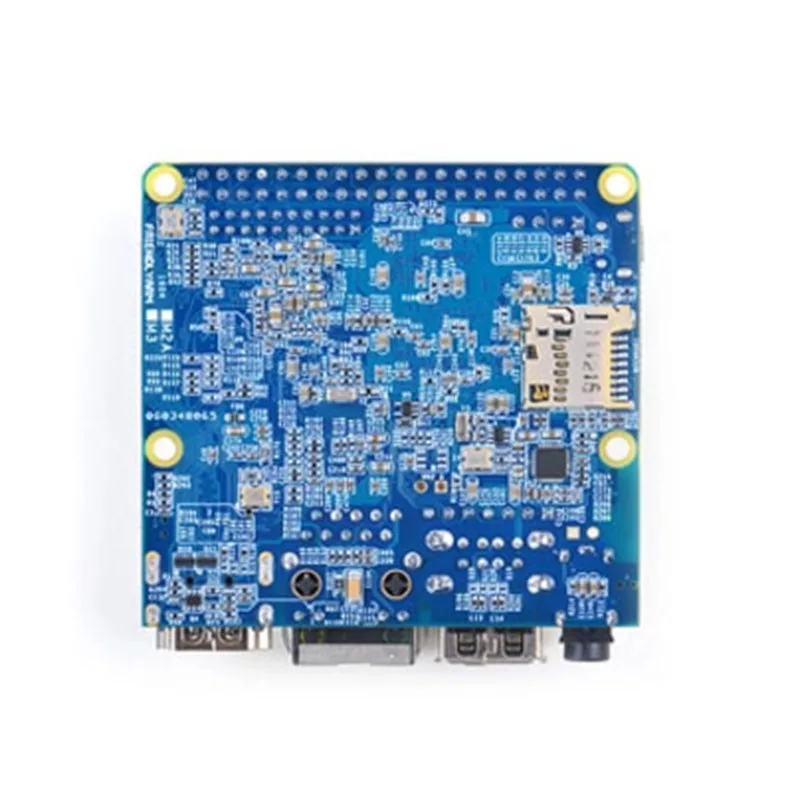

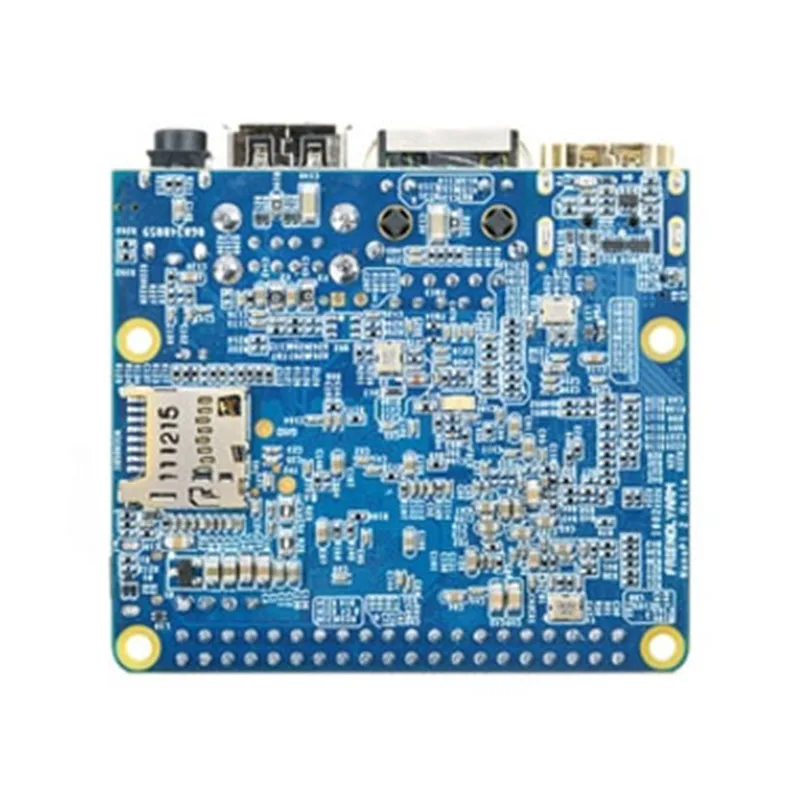

nanopi M2 развитию Quad Core A9 с открытым исходным кодом 4418 развитию Gigabit NIC 1 ГБ памяти AXP228

Описание:

Введение

• В nanopi M2 является другим Samsung 4418 основе ARM доска выпущен FriendlyARM после nanopi 2 и nanopi 2 огонь. Это только две трети размер Raspberry Pi. Это с открытым исходным кодом. Он работает с Ubuntu core, Ubuntu Mate, Debian, Android 5.1 и т. д.
• по сравнению с Raspberry Pi 2 nanopi M2 использует Samsung Cortex-A9 S5P4418 SOC. Она объединяет Гбит Ethernet, AXP228 ГУП который поддерживает программное обеспечение power-on/off и просыпаться функции. он может питаться через порт MicroUSB
• В такой небольшой совет это все еще объединяет богатые интерфейсы и портов. Кроме популярных hdmi, 3.5 мм аудио JACK, на борту микрофон, Четыре порта USB хостов и Гбит Ethernet он имеет Raspberry Pi Совместимость 40 pin GPIO штыревой разъём и различные видео интерфейсы такие как DVP Интерфейс камеры, В ЖК-дисплей интерфейс, который поддерживает I2C емкостный ЖК-дисплей и т. д. Кроме того, Для удобства пользователя он имеет серийный debug порт для отладки и развития.

spec оборудования

• Процессор: S5P4418, 400 мГц ~ 1.4 ГГц
• ГУП Мощность блок управления: AXP228, поддержка программного обеспечения отключения питания, сна и пробуждения функции
• DDR3 Оперативная память: 32bit 1 ГБ DDR3
• Слот MicroSD x1
• Подключение: Гбит Ethernet порт (RTL8211E)
• Аудио: 3.5 мм аудио JACK/через HDMI
• Микрофон: 1 x на борту микрофон
• USB Host: 4 х USB 2.0 host, Два стандартный тип портов и два других 2.54 мм Шаг штыревые
• micro usb: 1 x USB 2.0 клиента
• ЖК-дисплей Интерфейс: 0.5 мм Шаг SMT FPC сиденье для полноцветной ЖК-дисплей (RGB: 8-8-8)
• HDMI: HDMI 1.4A, Тип-A, 1080P60
• DVP Камера Интерфейс: 0.5 мм шаг FPC разъем. Она включает в себя ITU-R BT 601/656 8-бит, I2C и IO
• GPIO1: 2.54 мм Шаг 40pin, Совместимость с Raspberry Pi GPIO. Она включает в себя UART, SPI, I2C, ШИМ, IO и т. д.
• debug serial Порты и разъёмы: 4Pin 2.54 мм Шаг штыревой разъём
• ключ пользователя: 1 x Мощность, 1 x сброс
• LED: 1 х Мощность LED, 1 x индикатор системы
• RTC: RTC контакты
• Мощность: DC 5 В/2A
• размеры печатной платы (мм): 64x56, шесть Слои
• Температура Диапазон измерения:-10℃ до 80℃
• OS/программное обеспечение: u-boot, Android5.1/4.4, Debian Джесси 8

схема, макет и размер

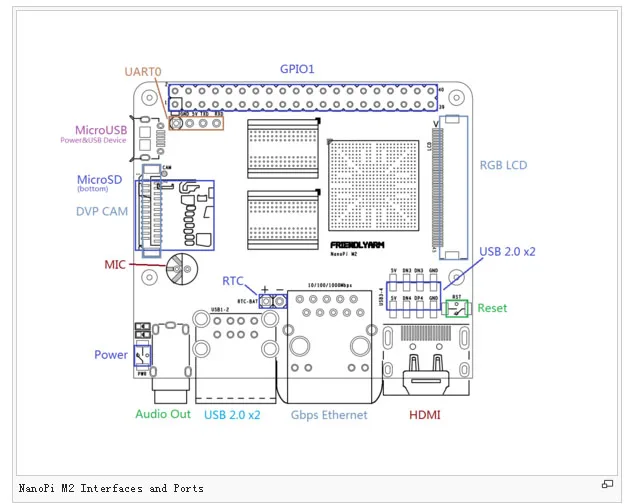

Макет

• GPIO1 pin spec

Pin #	Имя	Pin #	Имя
1	SYS_3.3V	2	VDD_5V
3	I2C0_SDA	4	VDD_5V
5	I2C0_SCL	6	dgnd
7	GPIOD8/стр/мин	8	UART3_TXD/GPIOD21
9	dgnd	10	UART3_RXD/GPIOD17
11	UART4_TX/GPIOB29	12	GPIOD1/PWM0
13	GPIOB30	14	dgnd
15	GPIOB31	16	GPIOC14/PWM2
17	SYS_3.3V	18	GPIOB27
19	SPI0_MOSI/GPIOC31	20	dgnd
21	SPI0_MISO/GPIOD0	22	UART4_RX/GPIOB28
23	SPI0_CLK/GPIOC29	24	SPI0_CS/GPIOC30
25	dgnd	26	GPIOB26
27	I2C1_SDA	28	I2C1_SCL
29	GPIOC8	30	dgnd
31	GPIOC7	32	GPIOC28
33	GPIOC13/PWM1	34	dgnd
35	SPI2_MISO/GPIOC11	36	SPI2_CS/GPIOC10
37	AliveGPIO3	38	SPI2_MOSI/GPIOC12
39	dgnd	40	SPI2_CLK/GPIOC9

Этот GPIO pin spec немного отличается от nanopi 2. Вот Таблица Сравнения два:40 контакты GPIO сравнительная таблица

• отладки Порты и разъёмы (UART0)

Pin #	Имя
1	dgnd
2	VDD_5V
3	UART_TXD0
4	UART_RXD0

• DVP Камера если pin spec

Pin #	Имя
1, 2	SYS_3.3V
7,9, 13,15, 24	dgnd
3	I2C0_SCL
4	I2C0_SDA
5	GPIOB14
6	GPIOB16
8,10	NC
11	vsync
12	href
14	pclk
16-23	данных bit7-0

• RGB ЖК-дисплей если pin spec

Pin #	Имя	Описание
1, 2	VDD_5V	5 В Выход, он может быть использован для питания ЖК-дисплей модули
11,20, 29, 37,38, 39,40, 45	dgnd	Gound
3-10	синий LSB к msb	RGB синий
12-19	зеленый LSB к msb	RGB зеленый
21-28	красный LSB к msb	RGB Красный
30	GPIOB25	доступны для пользователей
31	GPIOC15	занятые FriendlyARM один провод технологии признать ЖК-дисплей модели и управление подсветкой и реализации резистивный сенсорный, Не применимо для пользователей
32	xnrstout форме Процессор	низкий, когда система сброса
33	vden	Сигнал внешний ЖК-дисплей что данные действует на шина данных
34	vsync	Вертикальная синхронизация
35	HSYNC	Горизонтальные синхронизации
36	lcdclk	ЖК-дисплей часы, Pixel частота
41	I2C2_SCL	I2C2 тактового сигнала, для емкостный сенсорный передача данных
42	I2C2_SDA	I2C2 сигнал данных, для емкостный сенсорный передача данных
43	GPIOC16	прерывания Pin для емкостный сенсорный, используется с I2C2
44	NC	не подключен

Примечание

1. SYS_3.3V: 3.3 В выходная мощность
2. VVDD_5V: 5 В питания ввода/вывода. когда внешний мощности устройства больше, чем microUSB; внешнее устройство заряжается доски в противном случае доска полномочия внешнее устройство. входной диапазон 4.7 В ~ 5.6 В
3. Все контакты 3.3 В, выходной ток 5mA
4. gpio1's pin spec немного отличается от nanopi 2. Обратитесь к этому сравнительная таблица40 контакты GPIO сравнение таблe

Размер доски

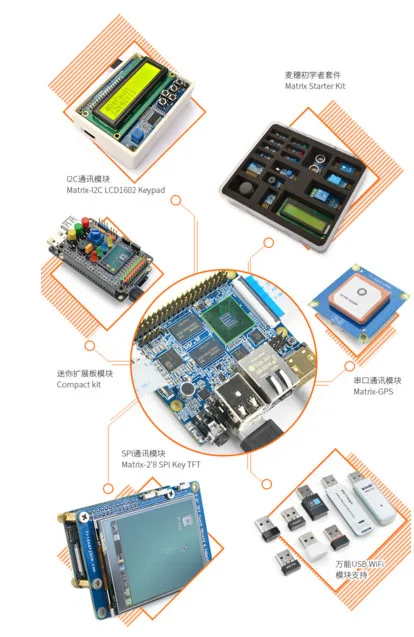

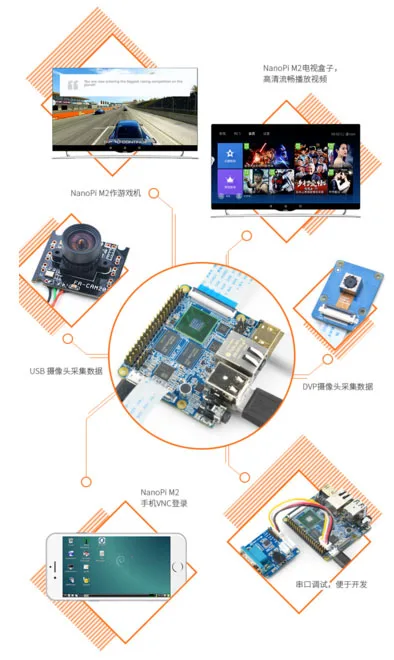

NanoPi-M2 поддерживает богатые встроенный серии

Упаковка включено:

1 * nanopi M2 развитию

Более nanopi Совет по развитию:
