Характеристики
Высокоскоростной 8-битный модуль AD/DA макетная плата с источником сигнала FPGA 25MSPS DA
История изменения цены
*Текущая стоимость 2 276,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 2708.83 руб. | 2843.32 руб. | 2775.5 руб. |
| Mar-03-2026 | 2686.59 руб. | 2820.8 руб. | 2753 руб. |
| Feb-03-2026 | 2253.95 руб. | 2366.35 руб. | 2309.5 руб. |
| Jan-03-2026 | 2640.35 руб. | 2772.91 руб. | 2706 руб. |
| Dec-03-2025 | 2299.30 руб. | 2414.18 руб. | 2356.5 руб. |
| Nov-03-2025 | 2595.60 руб. | 2725.54 руб. | 2660 руб. |
| Oct-03-2025 | 2572.81 руб. | 2701.57 руб. | 2636.5 руб. |
| Sep-03-2025 | 2549.99 руб. | 2676.27 руб. | 2612.5 руб. |
| Aug-03-2025 | 2526.27 руб. | 2652.79 руб. | 2589 руб. |
Описание товара

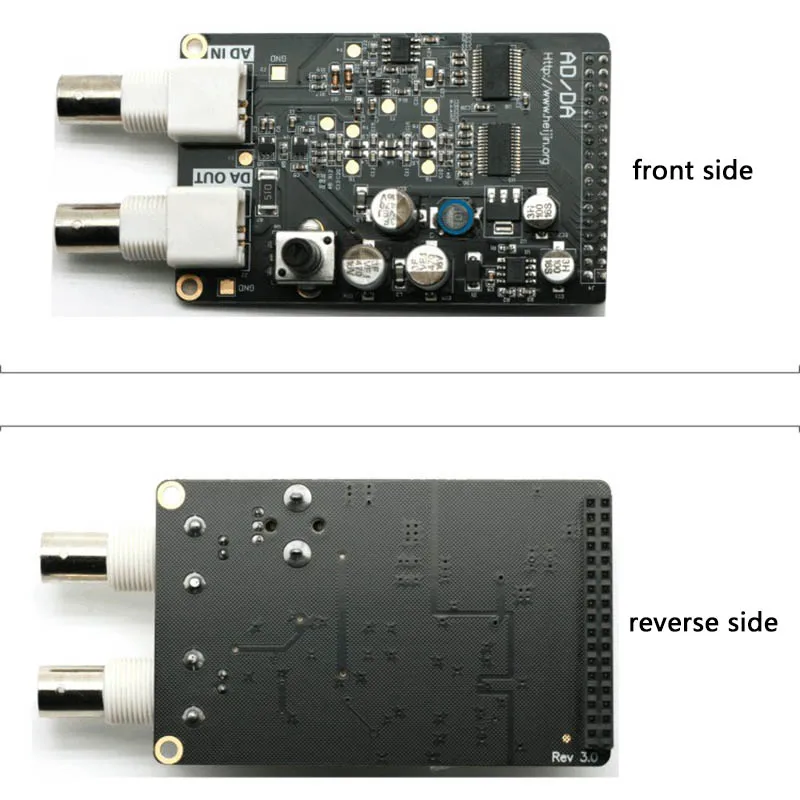

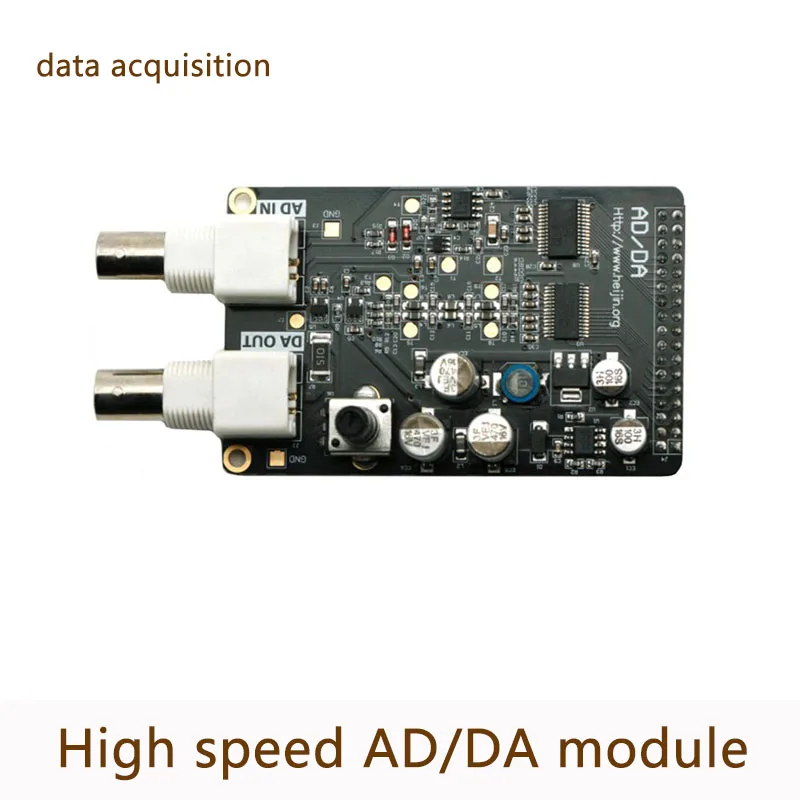

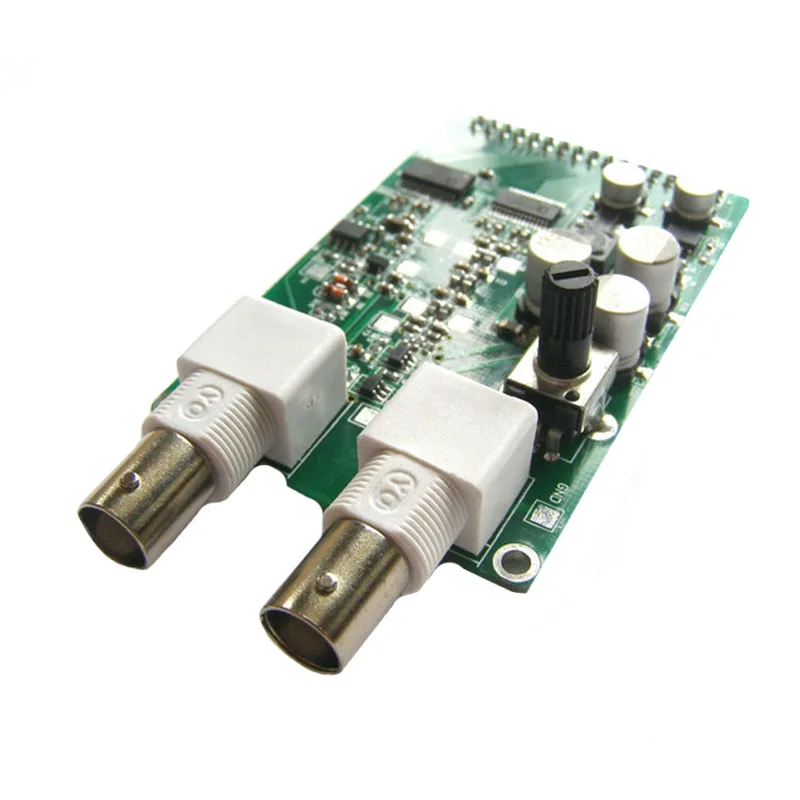

Высокая Скорость 8 бит AD/DA модуль сбора данных источника сигнала FPGA развитию 25msps DA модуль 32 м AD Модуль
Описание:
Параметр:Чип DA: AD9708, 8 бит, максимальная частота дискретизации 125MSPS.
AD чип: AD9280, 8 бит, максимальная частота дискретизации-32MSPS.
Посылка включает в себя:

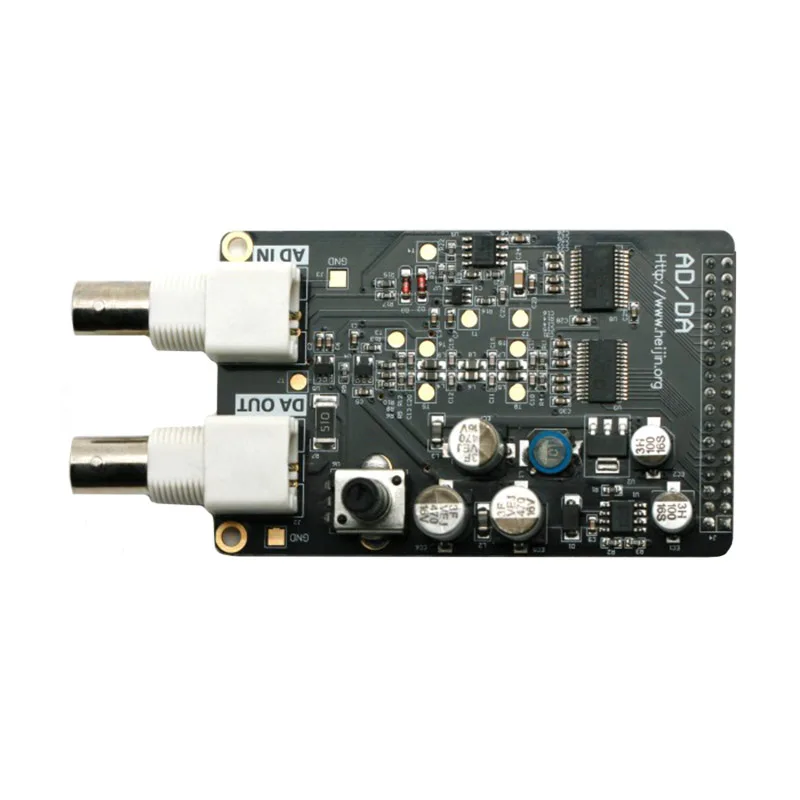

1 * высокоскоростной AD/DA модуль

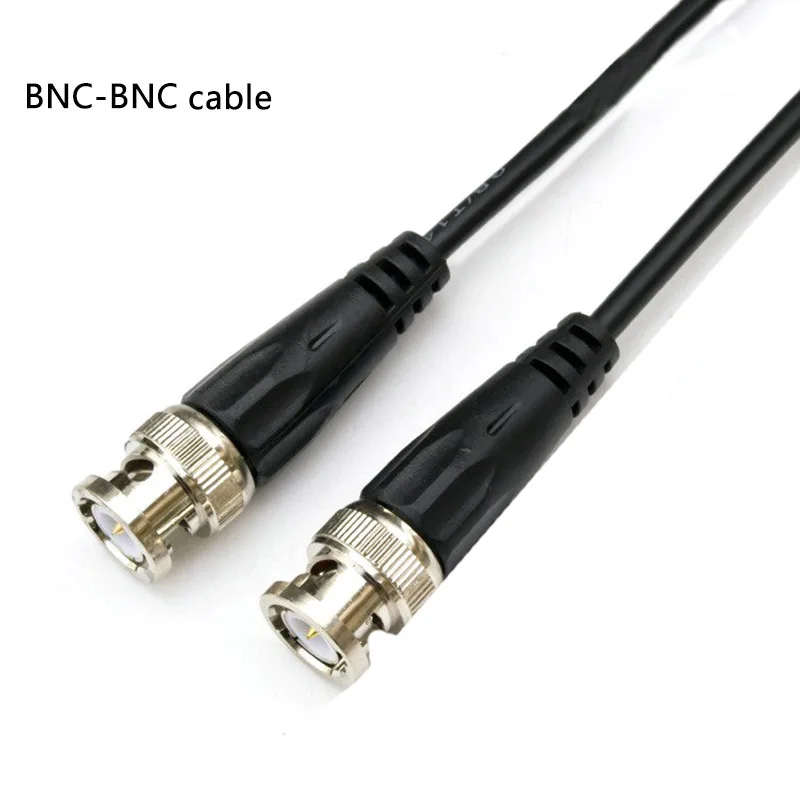

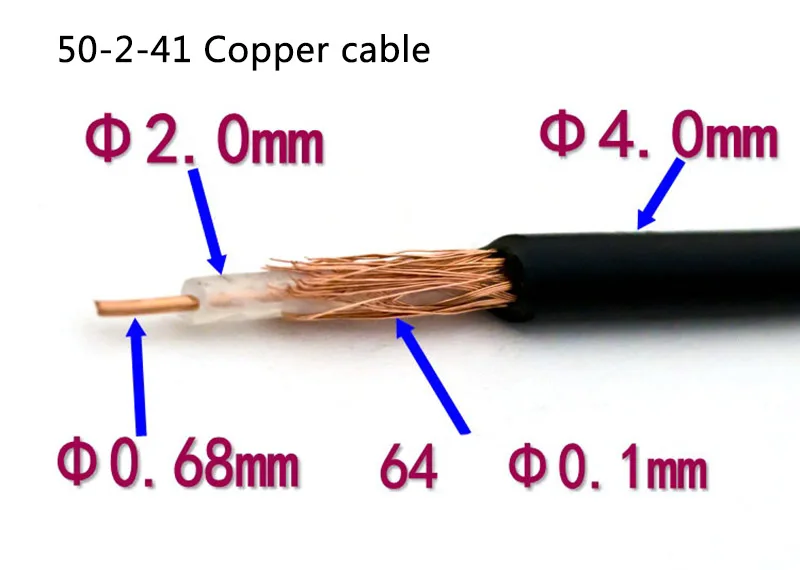

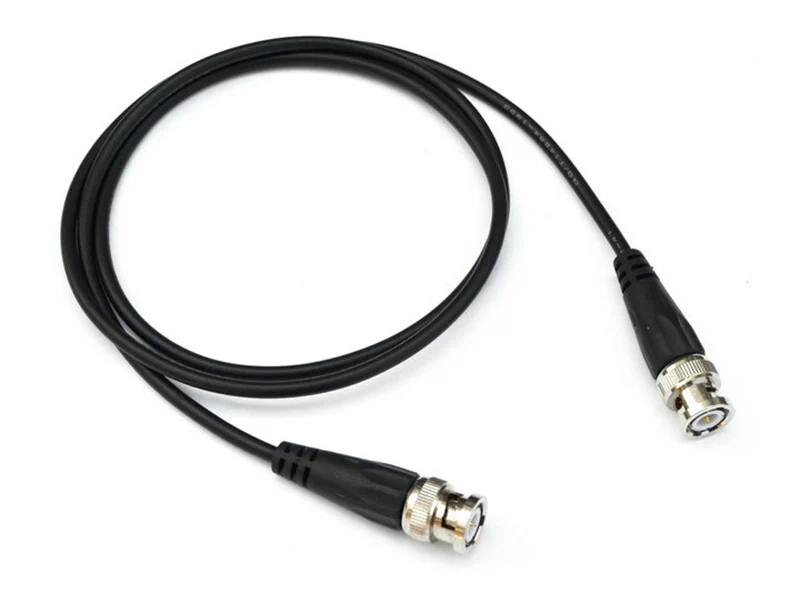

1 * кабель BNC-BNC
Внутренняя структура чипграфа, как показано ниже:
После дифференциального выхода чипа AD9708 для предотвращения помех, подключенного в цепи of7-ОрдRBathurstlow pass фильтр, полоса пропускания 40 МГц, частотная характеристика, как показано ниже:
Параметры фильтра, как показано ниже:
После фильтров, мы используем 2 части высокой производительности 145 мГц пропускной способности операционного усилителя AD8056, реализуем разницу вариационного одного конца, и регулировкой амплитуды и других функций, так что вся производительность схемы была улучшена в максимальной степени. Регулирование диапазона, использует потенциометр 5K, диапазон выходного конца-5V ~ 5V (10Vpp).

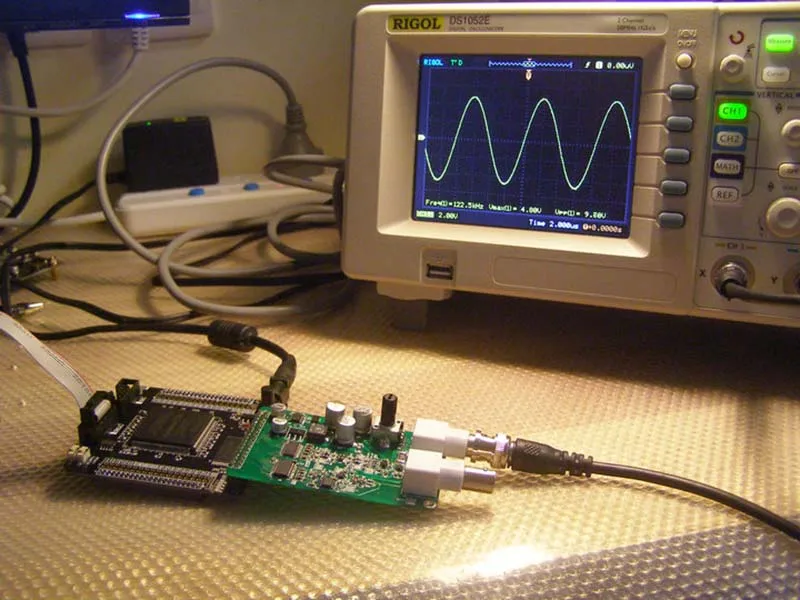

Дисплей формы волны:
Аналого-цифровой преобразователь (AD) цепи:
AD circuit состоит из высокоскоростной AD chip,attenuationcircuit и signalinput interfaceForm. high speed ADchipwe using8разработанный AD company, максимальная частота дискретизации 32MSPS. Чип AD9280. Внутренняя структура, как показано ниже:
В соответствии со следующей конфигурацией, мы willsetAD Диапазон входного напряжения: 0V ~ 2V:
Перед входом сигнала в AD чип, мы используем кусок чипа AD8056 для построения схемы затухания, диапазон входного сигнала интерфейса-5 В ~ + 5 В (10Vpp). Затухание после, диапазон ввода для удовлетворения входного диапазона AD чипа
(0 ~ 2 в). Формула преобразования выглядит следующим образом:
Когда входной сигнал Vin = 5 (V) , вход сигнала в Vad = 2 AD (V);
Когда входной сигнал Vin =-5 (V), вход сигнала в Vad = 0 AD (V);

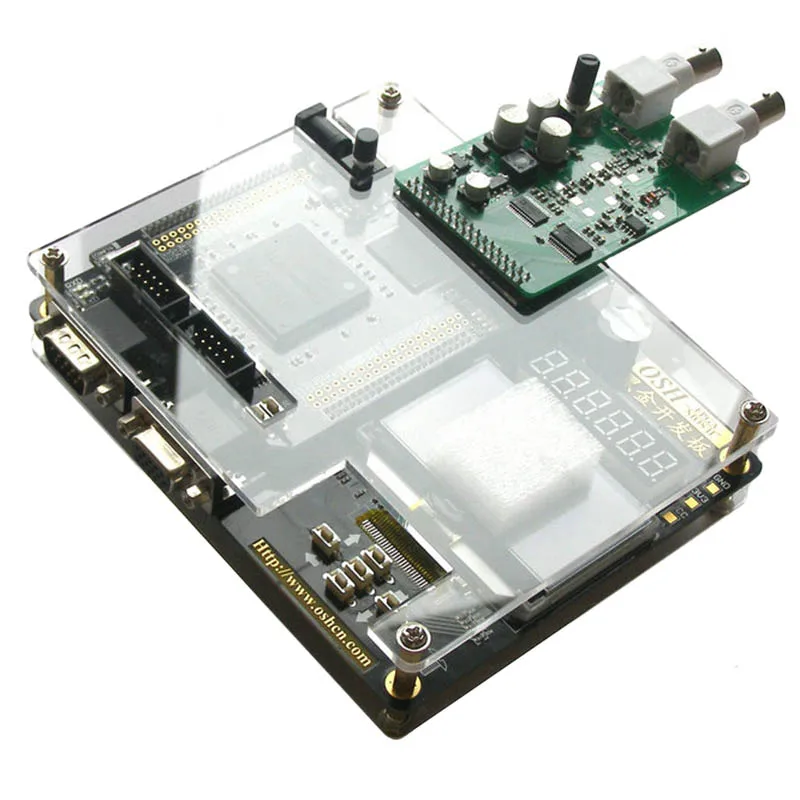

DIY эксперимент:
