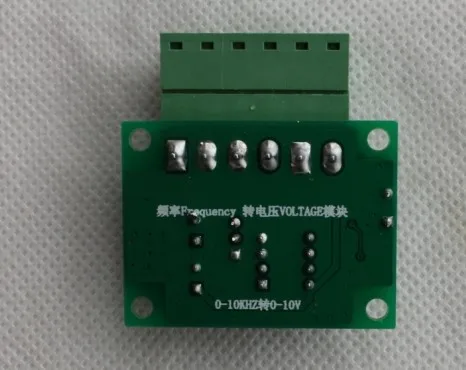

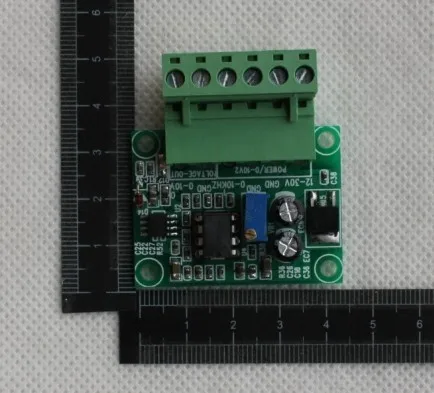

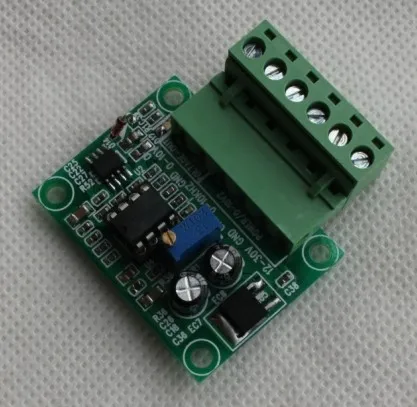

Модуль преобразования F/V преобразование частоты в напряжение 0 10 В/5 В стандартный

Модуль преобразования F/V преобразование частоты в напряжение 0 10 В/5 В стандартный

Моднявка = ckeditor

1,0-10 кГц до 0-10V (FV-10K10V)

2,0-5 кГц до 0-10 В (FV-5K10V)

3,0-3 кГц до 0-10V (FV-3K10V)

4,0-1 кГц до 0-10 В (FV-1K10V)

5,0-500 Гц до 0-10V (FV-500HZ10V)

6,0-200 Гц до 0-10V (FV-200HZ10V)

7,0-10 кГц до 0-5 в (FV-10K5V)

8,0-5 кГц до 0-5 вольт постоянного тока (FV-5K5V)

9,0-3 кГц до 0-5 в (FV-3K5V)

10,0-1 кГц до 0-5 в (FV-1K5V)

11,0-500HZHZ до 0-5V (FV-500HZ5V)

12,0-200HZHZ до 0-5V (FV-200HZ5V)

13. Заказывать и другие линейной связи

Преобразования частоты напряжения модуль

I. Функции и функции:

1Будет 0Reach10KГцЧастотный импульсный сигнал преобразуется в аналоговый сигнал напряжения 0-10 В. Он используется для преобразования интерфейса между PLC и преобразователем частоты. Или карта управления движением и интерфейс конвертера соответствующие случаи управления. Можно заказать другую перепискуИзготовленный На Заказ выход0-5VПреобразователь УровняТакие как 0-1 кГц, 0-10 В, 0-200 Гц, 0-10 В и так далееИ т. д .. Основные модели имеют следующие,По умолчанию модельFV-10K10V.

МодельFV-10K10V:Перст input сенсорный экран0-10 кГц,Выход0-10VDCНапряжение

МодельFV-5K10V:Перст input сенсорный экран0-5 кГц,Выход0-10VDCНапряжение

МодельFV-3K10V:Перст input сенсорный экран0-13 кГц,Выход0-10VDCНапряжение

МодельFV-1K10V:Перст input сенсорный экран0-1 кГц,Выход0-10VDCНапряжение

МодельFV-500HZ10V:Перст input сенсорный экран0-500 Гц,Выход0-10VDCНапряжение

МодельFV-200HZ10V:Перст input сенсорный экран0-200 Гц,Выход0-10VDCНапряжение

МодельFV-10K5V:Перст input сенсорный экран0-10 кГц,Выход0-5VDCНапряжение

МодельFV-5K5V:Перст input сенсорный экран0-5 кГц,Выход0-5VDCНапряжение

МодельFV-3K5V:Перст input сенсорный экран0-3 кГц,Выход0-5VDCНапряжение

МодельFV-1K5V:Перст input сенсорный экран0-1 кГц,Выход0-5VDCНапряжение

МодельFV-500HZ5V:Перст input сенсорный экран0-500 Гц,Выход0-5VDCНапряжение

МодельFV-200HZ5V:Перст input сенсорный экран0-200 Гц,Выход0-5VDCНапряжение

2Уровень входного импульса 5 В, 12 В, 24 В может быть введен непосредственно, без последовательного сопротивления. В то же время Частота входного сигнала должны храниться в течение более чем 0,5 секунд.

3Выходной ток-5 мА

Два использования:

1Многоповоротный потенциометр на плате используется для калибровки соответствия между частотой и напряжением.

2,Диапазон входного напряжения 12-30VDCПредлагаемая напряжение питающей сети15-24VDC,

12VЭлектро-час,Мощность нет в наличии12VDCИсточника питания,По крайней мере15VDCВыше мощности,В том случае, если вам это необходимо12VМощность питания,Может также dvd/cd-плеер12VDCМощность питания конвертер.

24Электро-час,Необходимо использовать питание24VDCИсточника питания

3И входной конец сигнала с оптической изоляцией муфты. Гарантирована защита от помех.

4В случае необходимостиPLCПрименение, поддержкаСиловые транзисторы NPNТип. Убедитесь, что провод заземления.

5Если кодер должен быть использован, кодировщик должен вращаться при постоянной скорости в течение более 0,5 секунд

6, частота voltageconversion модуль, время отклика 0,3-0,5 секунд или около того.

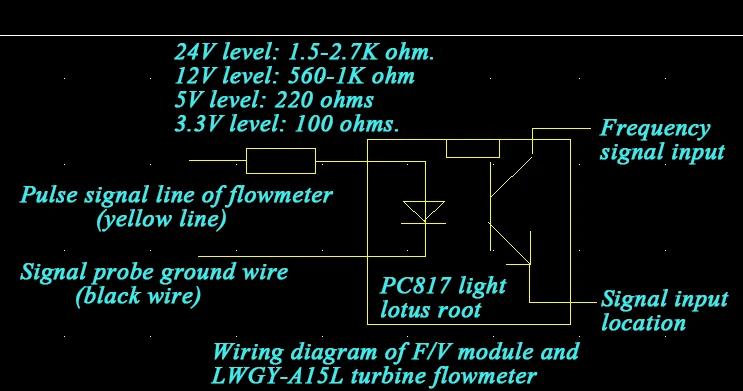

7,Если входом сигнала является поток турбины и т. Д., из-за соответствия сигнала, добавьте один817Соединение с сопротивлением и соответствует нормальной функции расходомера.

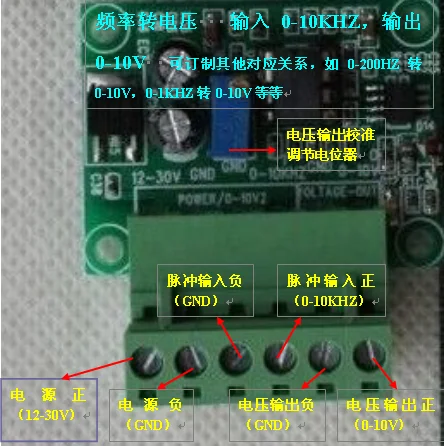

Три, идентификация, проводка

1,12-30 в ----Мощность вход положительный

2,GND ------Отрицательный вход питания (общий заземляющий провод)

3,GND ---- --Импульсный Частотный вход отрицательный (общий заземляющий провод)

4,0-10 кГц ----Импульсный Частота входного сигнала

5,GND --------Импульсный Частотный вход отрицательный (общий заземляющий провод)

6,0-10 В --Моделирование0-10VУровень выходного сигнала

Четыре, соответствующие отношения

1, Преобразование напряжения частоты moduleThe сопротивление регулируется до среднего значения Когда, частота напряжения следующие отношения, 100 Гц = 0,1 V,Точность1%Я не могу достичь десятичной точки2Количество бит, если требования к точности относительно высоки, ситуация нехорошая. Вот модельFV-10K10VПрямой связи между ними,Если да, другие модели,Такие какFV-200HZ10VЧто100 Гц = 5 в 200 Гц = 10 В

0,1 в = 100 Гц

500 Гц = 0,5 V

1 кГц = 1 В

2 кГц = 2 в

3 кГц = 3 в

4 кГц = 4 в

5 кГц = 5 В

6 кГц = 6 в

7 кГц = 7 в

8 кГц = 8 в

9 кГц = 9 В

10 кГц = 10 В

2И каждый100 ГцЧастота переписки0,1 vВ Отношения. При использовании, если есть какие-либо отклонения в соответствии, синий потенциометр на плате может быть отрегулирован для калибровки.

3Когда мы покидаем завод, у нас естьF/vРегулировка потенциометра, хорошая соответствие, обычно не рекомендуется регулировать самостоятельно.
