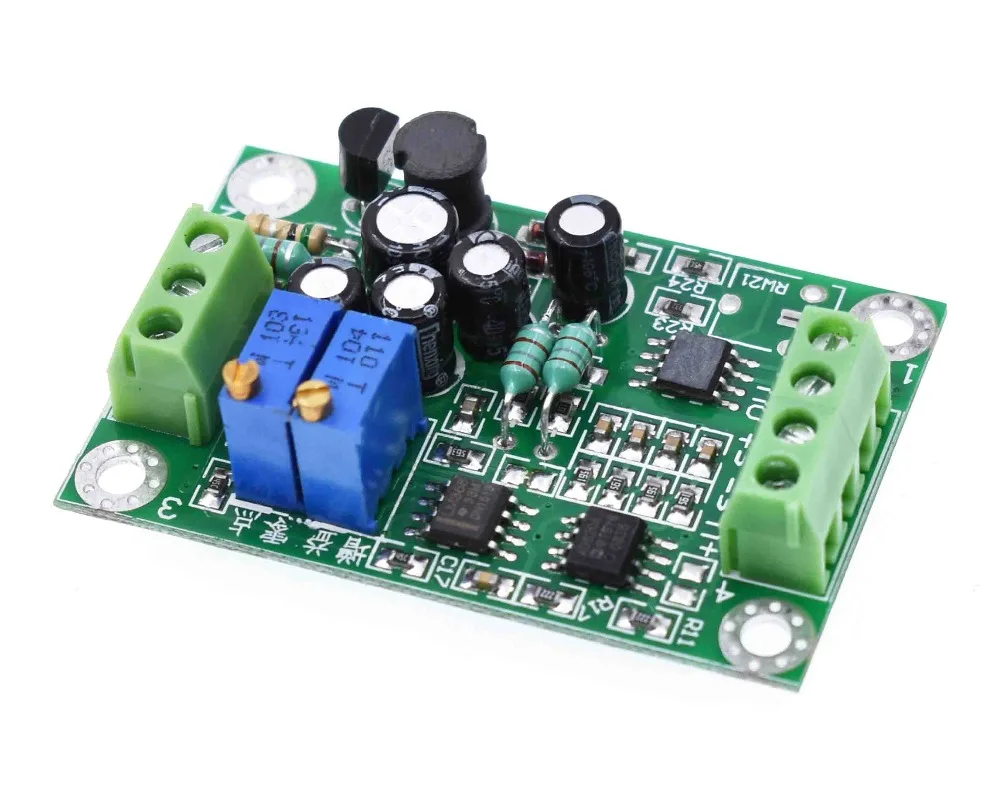

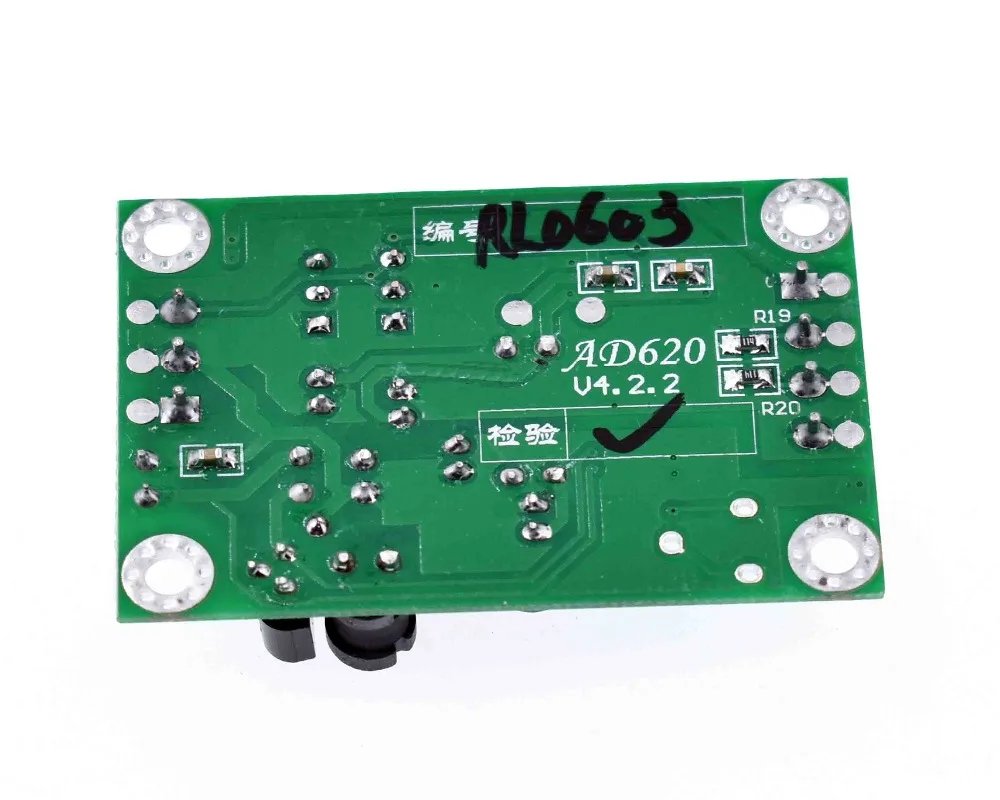

Высокоточный MV / microvolt малая разница сигнала напряжения AD620 измерительный

Высокоточный MV / microvolt малая разница сигнала напряжения AD620 измерительный

Эта детская эксклюзивная инициатива,С момента его запуска, чтобы решить много проблем для друзей, были хорошо получены. ПродуктаПлагиат, имитация, но его технические недостатки, не в состоянии достичь нашего уровня, поэтому он был заменен некоторыми устройствами.ЯУ нас есть передовые модули, Превосходная производительность и использование высококачественных чипов, это гарантия качества нашего модуля.Те, которые используют обратные цепи, низкого качества чипов, неПроизводительность наших продуктовПо сравнению с. Пожалуйста, имейте в виду.

У нас есть опытные инженеры, технический персонал для предоставления одного технического обслуживания и послепродажного обслуживания,1 поможет вам быстро применить Наш модуль, 2 для вашей проектной работы, чтобы обеспечить техническую поддержку. ТриЕсли есть особые требования, могут быть настроены в соответствии с требованиями пользователя,Может быть бесплатным для изменения увеличения, диапазона выходного напряжения, полосы пропускания и других параметров.ЧетыреВыполняйте дизайнерские задачи.

Добро пожаловать на заказ, количество большое. Теперь мы предоставляем вам бесплатные услуги по индивидуальному дизайну, приветствуем фабрику на заказ.

Детская производительность, Особенности:

Два детских усилителя, ключевое устройство с использованием AD620, увеличение 1-10000 раз. Используйте глубину отрицательных отзывы, линейную, отличную стабильность. Действительно высокая точность, высокая линейность, высокая стабильность.

• 1. Мощность:Одна поставка 4 ~ 30 В надежная работа(Фактические достижения более 3,0 ~ 30V диапазон), Производительность-10,5 V ~ + 10,5 V без изменений. Есть идеальная схема фильтра питания,Требования к низкой мощности,Полезная модель подходит для использования в таких отраслях, как интерференционная среда.
• 2, потребеление энергии:Всего несколько ватт,В тех случаях, когда 24V, не придется сердце fever, ненадежная, а также другие вопросы.
• 3. Вход:Входное напряжение или текущий сигнал.Входное напряжение, входное сопротивление 10 г.Входное напряжение по умолчанию.Необходимо ввести настоящего покупателя, пожалуйста, оставьте сообщение.
• 4, Выход:Выход положительных и отрицательных сигналов напряжения,Диапазон может быть установлен. По умолчанию идет без левый нижний угол потенциометр, диапазон изменений выходного напряжения-10,5 V ~ + 10,5 V.Линейный диапазон-10 В ~ + 10 В.
• 5, увеличение:1 ~ 10000 раз, по умолчанию увеличение 23 ~ 1000 раз регулируется, можно свободно менять в соответствии с требованиями каждого.
• 6. Точность, линейность:Лучше, чем 2 тысячи, одноступенчатый модуль усилителя не может быть достигнут.
• 7Функция нулевой регулировки:
• 7,1, диапазон нулевой регулировки: (увеличение/23) * Минимальный регулируемый диапазон. Например: зум 230 раз, а нулевой точки может быть-10,5 V ~ + 10,5 в произвольной настройки.
• 7,2, самый маленький Регулируемый диапазон:А2,45 В ~ + 2,45 вШирокий диапазон регулировки, подходит для общего использования;Секция B0,13V ~ + 0,13 V,Тонкая регулировка, подходит для точности датчика, небольшое отклонение. По умолчанию в произвольной последовательности.
• 8, защита от помех, производительность фильтрации:Содержит 4 + 1 фильтрацию заказа, высокий заказ,Амплитуда частотыХорошие характеристики. Эффективно фильтрует помехи, может образовывать низкий пропуск, высокий пропуск, полоса пропуска, полоса остановки и другие Амплитудные частотные характеристики.По умолчанию используется усилитель низких частот с пропускной способностью около 1000 Гц,Около 1000 Гц, коэффициент затухания больше 80 дБ/десять октавы.
• 11 размер50 мм * 34 мм.

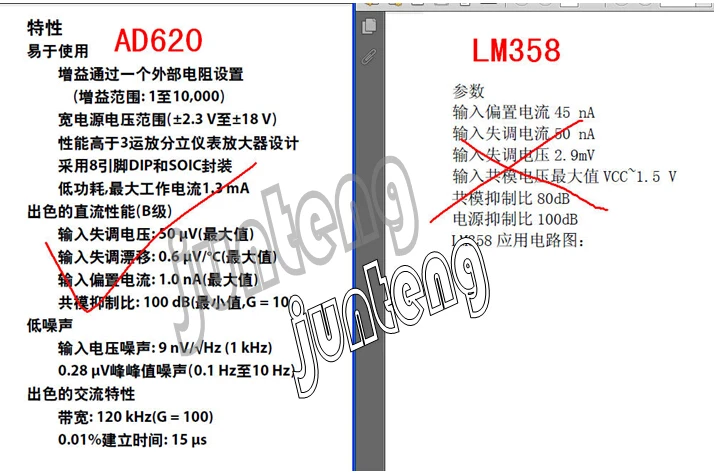

Сравнение AD620 и LM358, LM324 других op amps:

В отличие от этого, мы видим, что производительность нашего модуля усилителя AD620 намного больше, чем у усилителя с обычным LM358. Общая ошибка op amp очень велика. AD620-это специальный измерительный усилитель, специально для небольших сигналов, приборов, датчиков давления, фотодиода и других усилителей сигнала.

Сильная противошумовая помехи, мощное решение для получения небольшого сигнала, проблемы с кондиционированием:

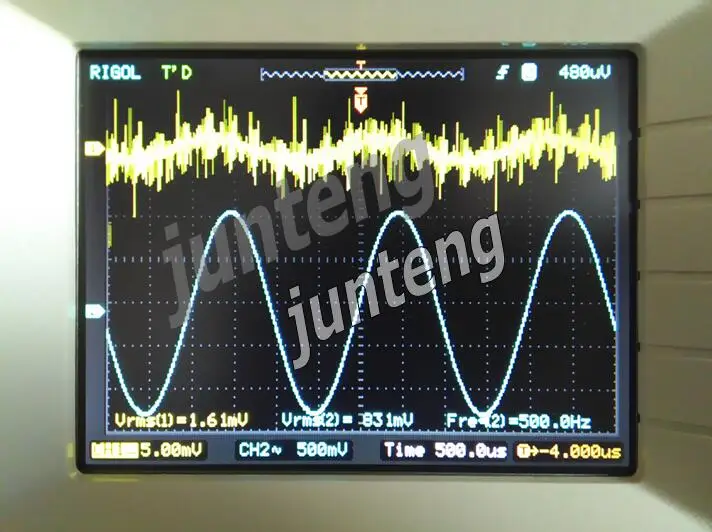

Результаты, показанные ниже, вход 1,61мв слабыйСигнал, Содержит очень сильный шум, после усиления 831мв очень чистый, без искажений выходного сигнала.

Спецификация сигнала терминала:

Вход (слева):

1. V +: напряжение источника питания находится в модуле усилителя и Выходное напряжение (справа) V +
2. S +: положительный входной сигнал
3. S-: отрицательный входной сигнал
4. 0 В: отрицательное напряжение питания,Внутри модуля усилителя и выход (справа) 0 В

Выходной терминал (справа):

1. Выход: выход сигнала
2. С напряжением 0 в:Напряжение источника питания отрицательное, которое подключено к входному концу (слева) модуля усилителя 0 В
3. V +:Напряжение питания положительное, в модуле усилителя и входном (левом) V +

Применение метод

Установка нуля

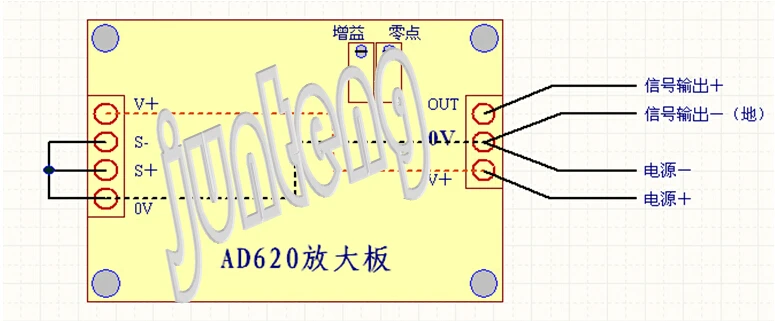

1, ноль, входной положительный (S +) Входной отрицательный (S-), GND короткий, как показано на следующем рисунке.

2, вращение по часовой стрелке усиления электроприборов, Максимальное усиление.

3. Включите нулевые электрические приборы, чтобы выход был 0 В.

Рекомендуется два способа подключения, например

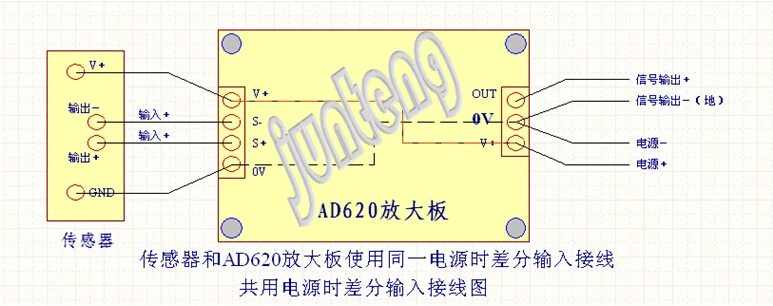

1. Когда датчик и плата выпуска AD620 разделяют мощность, дифференциальный режим ввода. Следующем рисунке.

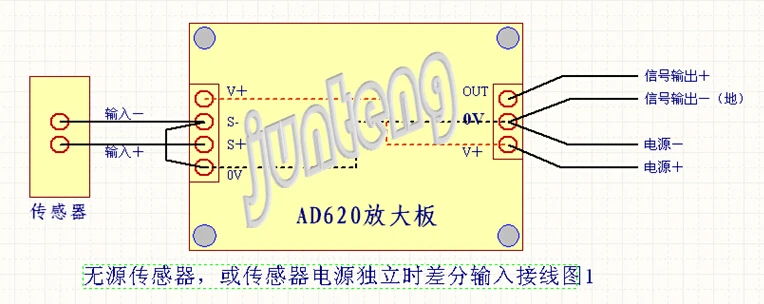

2 пассивных датчика, или независимая мощность датчика, дифференциальный входной режим 1, следующим образом.

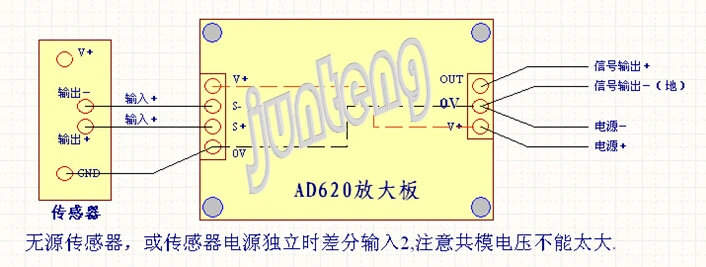

3 пассивный датчик или независимая мощность датчика, дифференциальный входной режим 2, следующим образом.

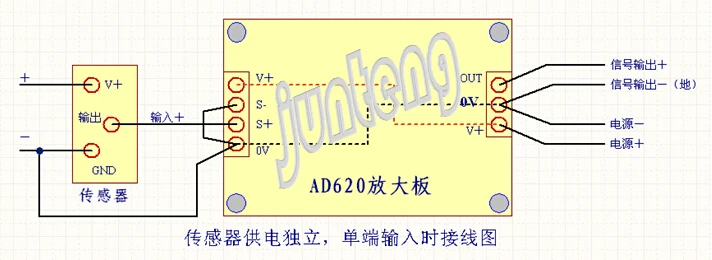

4 когда датчик работает независимо, одиночный режим входного сигнала показан следующим образом.

При использовании этого вопроса обращайтесь к нам с любыми вопросами, мы будет предоставлена в службу технической поддержки профессионалами.

С момента введения ребенка был получен положительный отзыв, уровень удовлетворенности 100%, нулевой возврат, нулевой жалобы.
