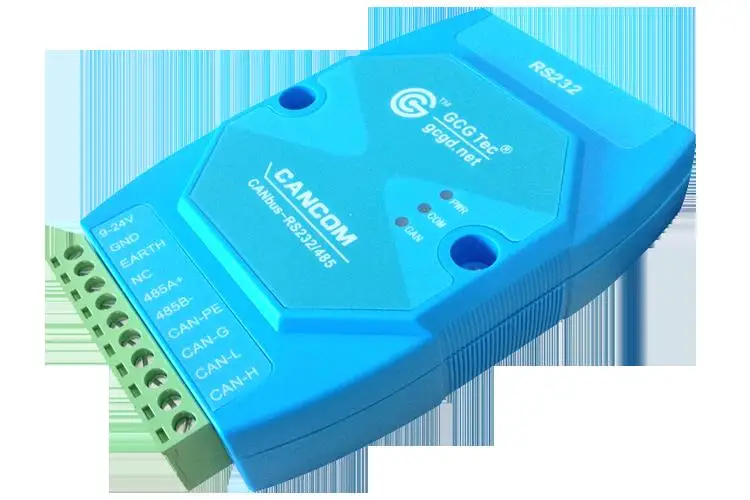

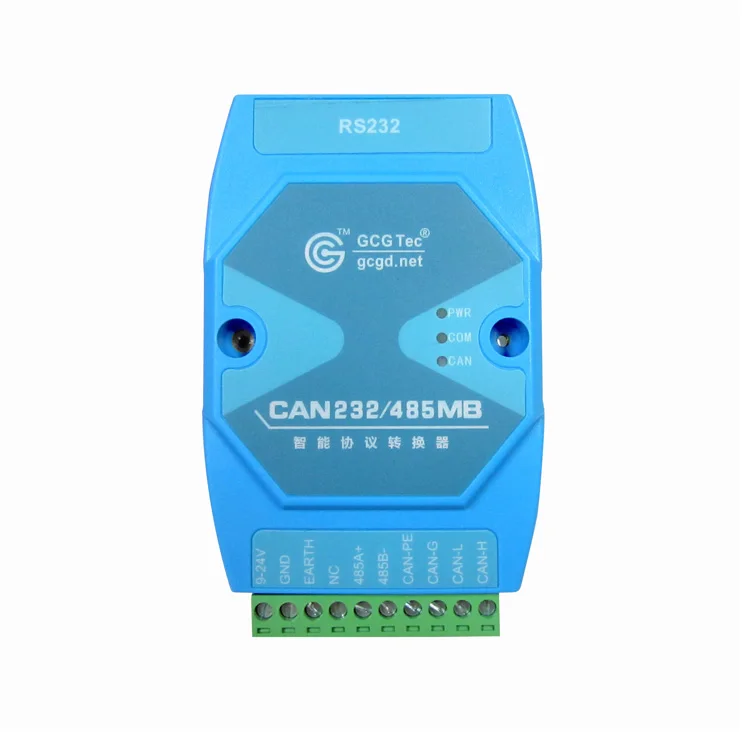

Обзор функциональности AN232/CAN485MB
CAN232/485 МБ-это промышленный по шине CAN-bus и серийный разъем для связи с интегрированной с 1 - way Стандартный CAN-bus интерфейс и 1 - way стандартный последовательный интерфейс. Используя модуль CAN232/485MB, пользователь может использовать оригинальный RS-232/RS-485 автобус для оборудования связи, В предпосылке без изменения оригинальной аппаратной структуры устройства для интерфейса связи CAN-bus, реализовать связь между RS-232/RS-485 и CAN-bus сетевое коммуникационное оборудование, полевая автобусная лаборатория, промышленный контроль, автомобильная электроника, Интеллектуальная сеть сообщества в области обработки данных сети CAN-bus, узел управления сетью CAN-bus.
Модуль CAN232/485MB в нормальном режиме, мониторинг в реальном времени шины CAN и RS-232/RS-485, как только обнаружены данные, полученные на одной стороне автобуса, сразу же на анализ, И помещается в буфер соответственно, Затем установите в соответствии с рабочим режимом обработки и преобразования отправляются в автобус с другой стороны, формат преобразования данных.
Модуль CAN232/485MB является ключевым инструментом для восстановления промышленного автобуса и подключения многих устройств шины. Он также имеет функции компактного размера, plug and play, и это также лучший выбор для пользователей портативной системы. Все виды интерфейса шины CAN232/485MB интегрированы модуль защиты изоляции, который избегает переходного перенапряжения и перегрузки по току повреждения, вызванные модулем, с помощью din-рейки фиксируя путь, что упрощает процесс интеграции с различными шкафами управления.
Если пользователь использует модуль CAN232/485MB на ПК, вы можете отправить и контролировать данные на шине can с помощью программного обеспечения serial debugging assistant. Пользователи также могут разработать Программное обеспечение ПК в соответствии со стандартными данными протокола последовательного порта.

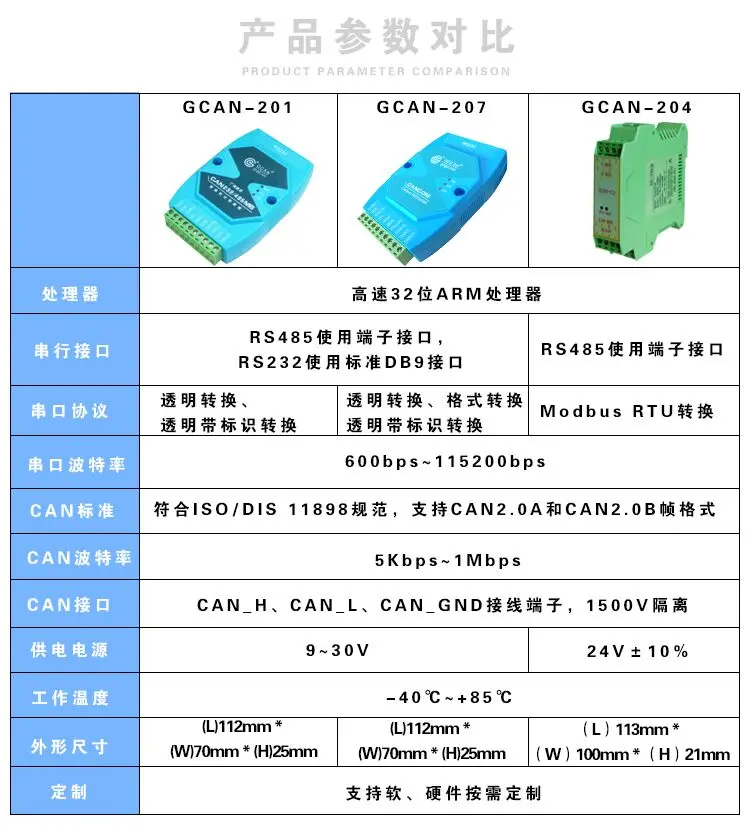

Характеристики устройства CAN232/485MB:
1. Осуществляется Двусторонняя передача данных между CAN-bus и RS-232/RS-485;
2. Поддержка протокола CAN2.0A и CAN2.0B, соответствует спецификации ISO/DIS 11898;
3, интегрированный 1 способ CAN-bus Коммуникационный интерфейс, поддержка пользовательского скорости передачи данных;
4, интегрированный 1 способ, 3 типа провода RS-232/RS-485 интерфейс связи, скорость связи между 600 ~ 115200bps может быть установлен;
5. Обеспечивает два режима преобразования данных: прозрачное преобразование, прозрачное преобразование идентификации полосы;
6 CAN-bus circuit принимает DC-DC электрической изоляции;
7 рабочих источника питания: 12 В/24 В постоянного тока;
8. Рабочая температура: от-40 градусов C до + 85 градусов c;
9. Установка: Опциональная стандартная din-рейка или простой фиксированный способ;
10, Размер: (длинный) 100 мм * (ширина) 70 мм * (высокий) 25 мм.

-Мой удаленной связи
-Оборудование PLC сети
Устройства CAN-bus - RS-232/RS-485, подключенные к существующей сети
В расширение стандартного RS-232/RS-485 Длина сетевого сообщения
CAN-bus сетевое коммуникационное оборудование-подключение PLC
Мост шлюза между CAN-bus и последовательной шиной
В промышленной сети мониторинга данных
-Может обучать применению дистанционного общения
-CAN система управления промышленной автоматизации
Анализ данных по сети low CAN

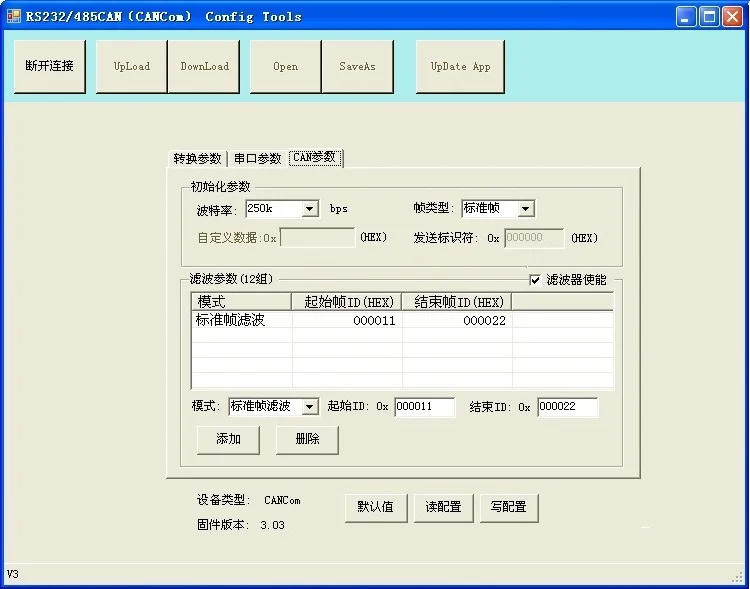

Пользователь может настроить некоторую базовую информацию о шине can на интерфейсе Конфигурации CAN bus, в том числе: скорость передачи данных CAN и тип кадра CAN.
Поддержка скорости передачи данных: 1000K, 500K, 250K, 200K, 125K, 100K, 50K, 20K, 10K и другие часто используемые скорости передачи данных. Поддержка типа рамы: Стандартная рама, Удлиненная рама. Идентификаторы отправки должны быть установлены в прозрачном режиме преобразования.
Модуль CAN232/485MB имеет возможность аппаратного обеспечения для выполнения приемной фильтрации, так что селективный прием может минимизировать сетевую нагрузку сети. В режиме фильтра модуль получает только данные в пределах указанного типа кадра и диапазона ID кадра. Когда функция фильтра установлена, перейдите на вкладку параметров CAN и отметьте галочку перед опцией «включить фильтр», чтобы можно было фильтровать функцию фильтра. После установки диапазона фильтров и режима нажмите кнопку Добавить.

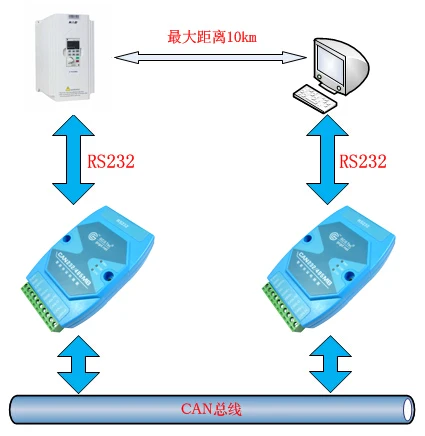

Типичный чехол для приложения. Jpg
Система контроля пожарного оборудования и управления парковочным оборудованием, каждое устройство находится на дальнем расстоянии, и большая часть серийной связи, сложная проводка и нелегкое централизованное управление.
Оборудование, которое первоначально использовало серийную связь, было модифицировано для использования связи CAN bus, что не только расширило Расстояние связи, но также эффективно уменьшило проводку и улучшило надежность работы системы.

-Интеллектуальная система вещания данных управления зданием CAN-bus

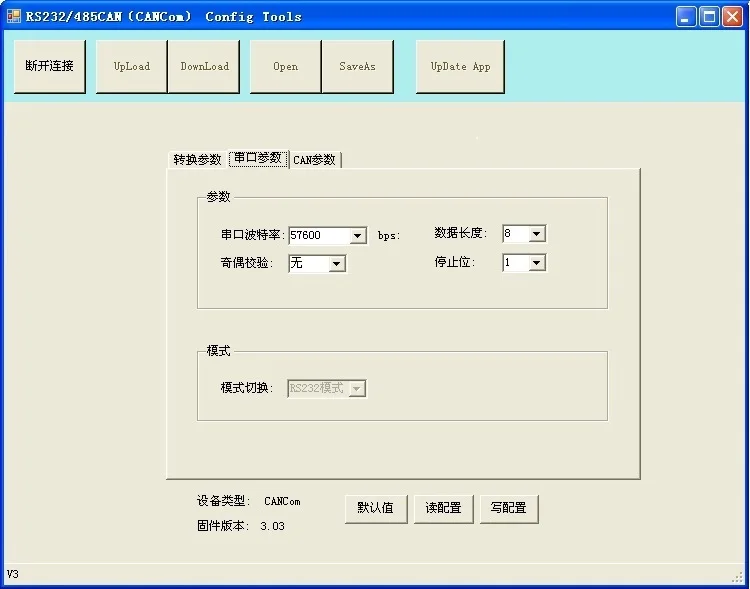

RS232/485 инструменты конфигурации программного обеспечения для использования

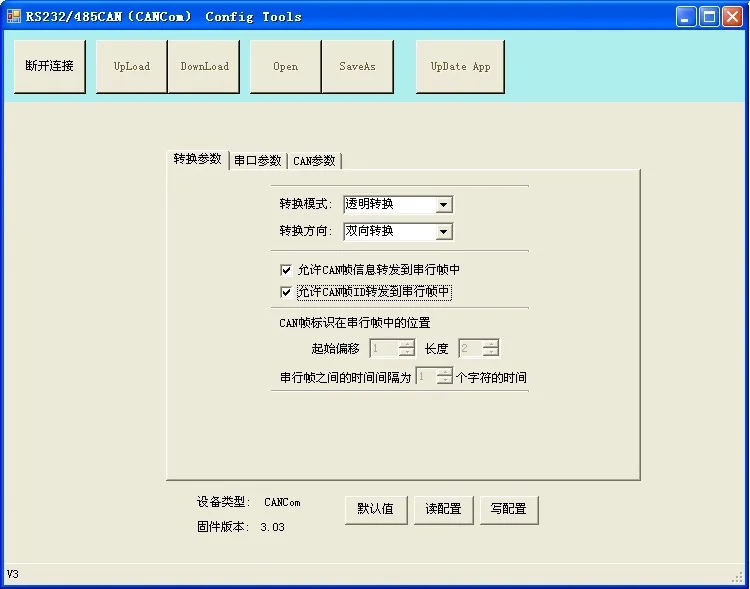

Модуль CAN232/485MB поддерживает 2 режима преобразования: прозрачное преобразование, прозрачное преобразование идентификации диапазона, 3 направления преобразования: двунаправленное преобразование, только можно в последовательный порт и только последовательный порт в CAN. Режим работы и направление преобразования могут быть выбраны на закладке параметры преобразования. 2 режима преобразования подробно описаны ниже.

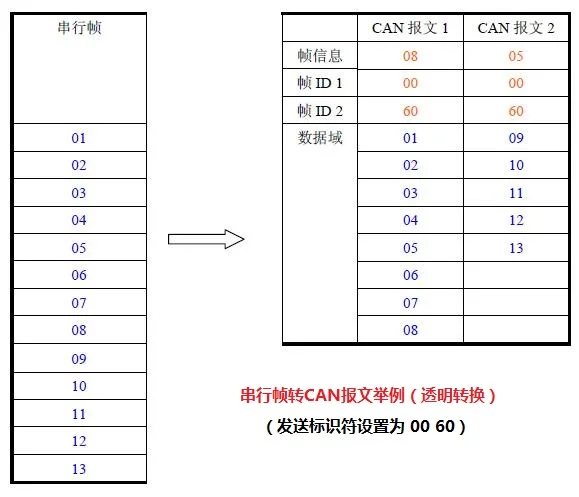

Прозрачная преобразования
Прозрачное преобразование означает, что конвертер просто преобразует данные шины одного формата в формат данных другой шины без добавления данных и изменения данных. Это обеспечивает обмен форматом данных без изменения содержимого данных. Для обоих концов шины преобразователь является прозрачным. Таким образом, это не увеличит нагрузку на связь пользователя и может конвертировать данные в реальном времени, и это может нести передачу данных большего потока.

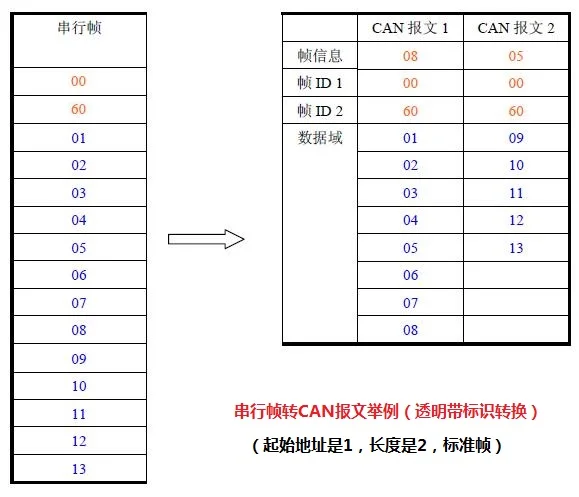

Преобразование прозрачной ленты
Преобразование идентификатора прозрачной ленты-это специальное использование прозрачных конверсий, и протоколы не прилагаются. Эта трансформация основана на общих чертах обычного серийного кадра и может передавать сообщения, так что два разных типа шины могут легко создать одну и ту же сеть связи. Этот способ может быть последовательным кадром в адресном преобразовании для идентификации домена сообщения can, включая длину и положение серийного кадра, может «адрес» в конфигурации серийного кадра, таким образом, конвертер может адаптироваться, чтобы максимизировать пользовательский протокол.
