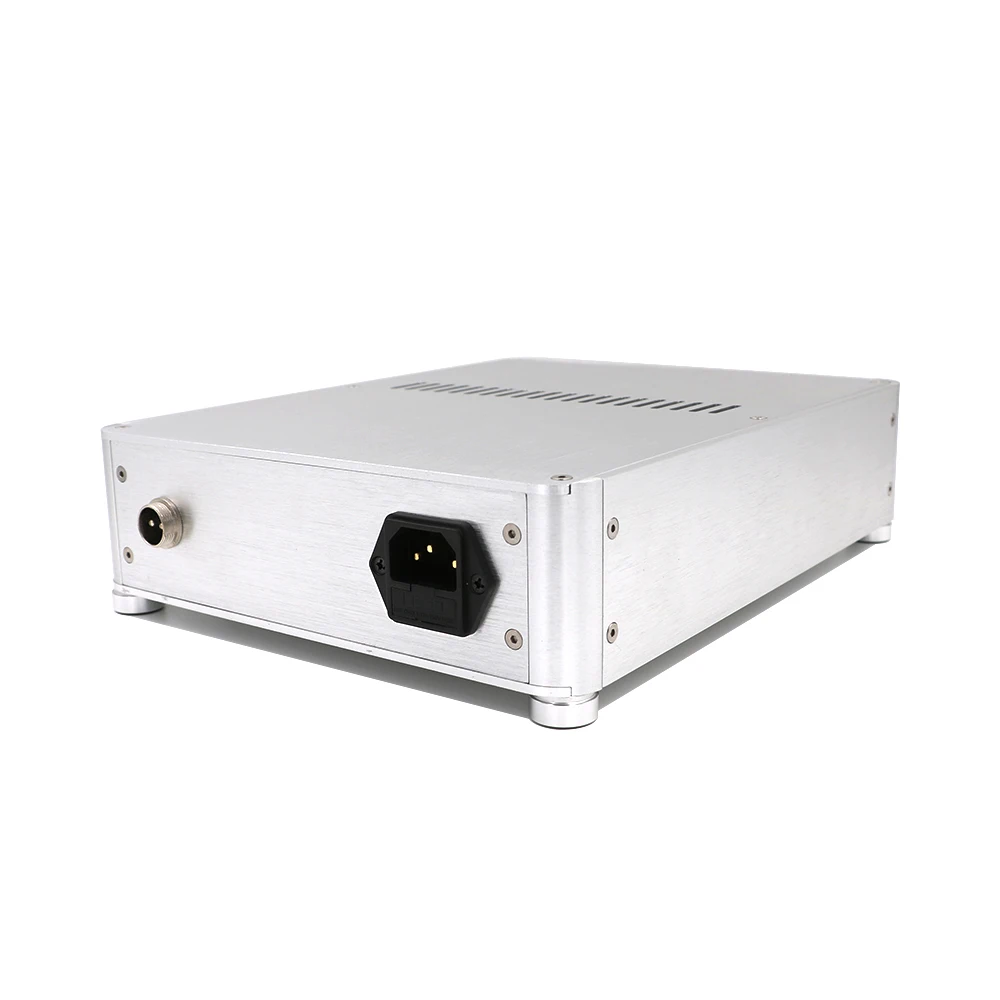

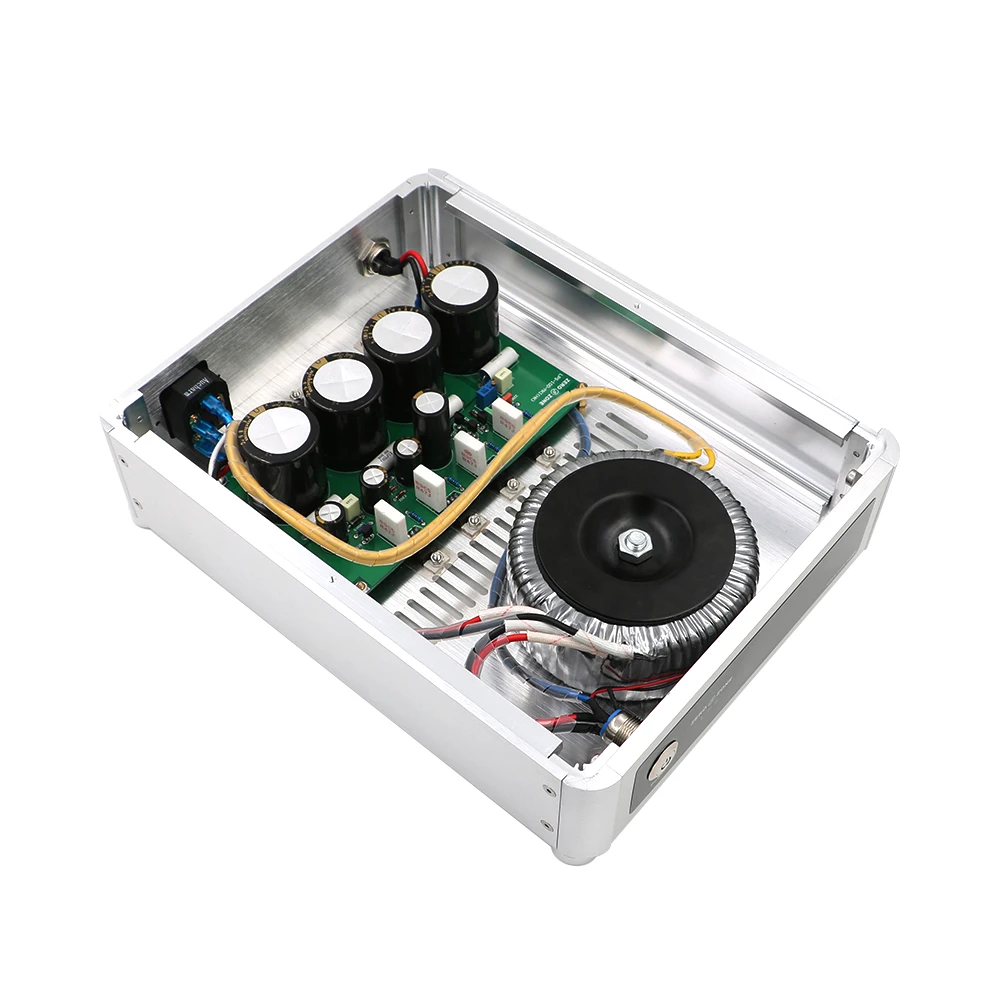

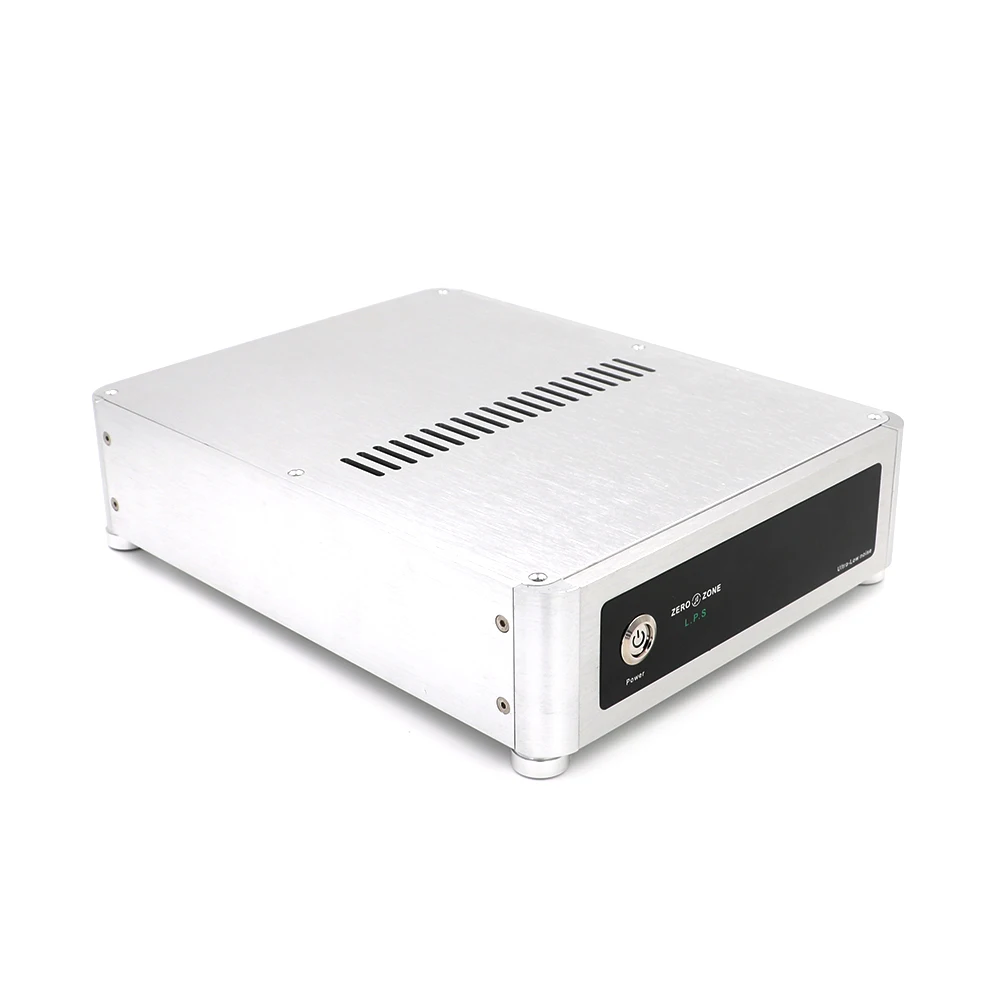

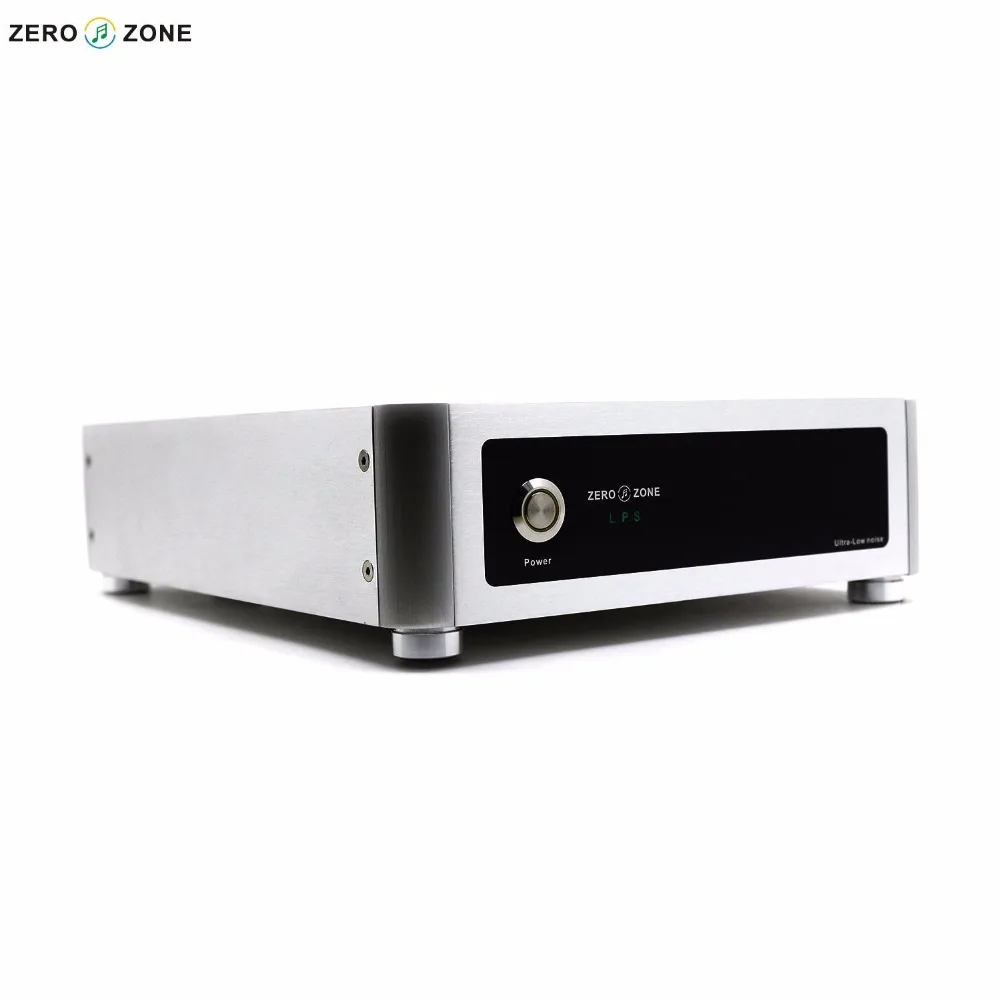

Новый LPS 100 HKI Ультра низкий уровень шума 100VA Линейный источник питания

Новый LPS 100 HKI Ультра низкий уровень шума 100VA Линейный источник питания

Введение:

Входное напряжение: AC 115 V или AC230V(Для выбора)

Выходное напряжение:DC 5 В/12 В/15 в/18 в/19 в/24 В/30 в(Для выбора)

Размеры: Ширина 212 мм * высота 62 мм * высота 275 мм

Мощность трансформатора: 100 ва

Вес: около: 5 кг

Полярность мощности: внутренний "+" внешний "-"

Размер головки постоянного тока: внешний диаметр 5,5 мм, внутренний диаметр 2,1 мм(Если вам нужен другой размер головки постоянного тока, пожалуйста, свяжитесь с нами)

Цвета дисплея:Красный / Зеленый / Синий

Примечание: Цвет по умолчанию: цвет переключателя питанияСиний светодиодИ цвета дисплеяЗеленый.

(Если вы хотите смешивать другие цвета, пожалуйста, сообщите нам).

Технические характеристики

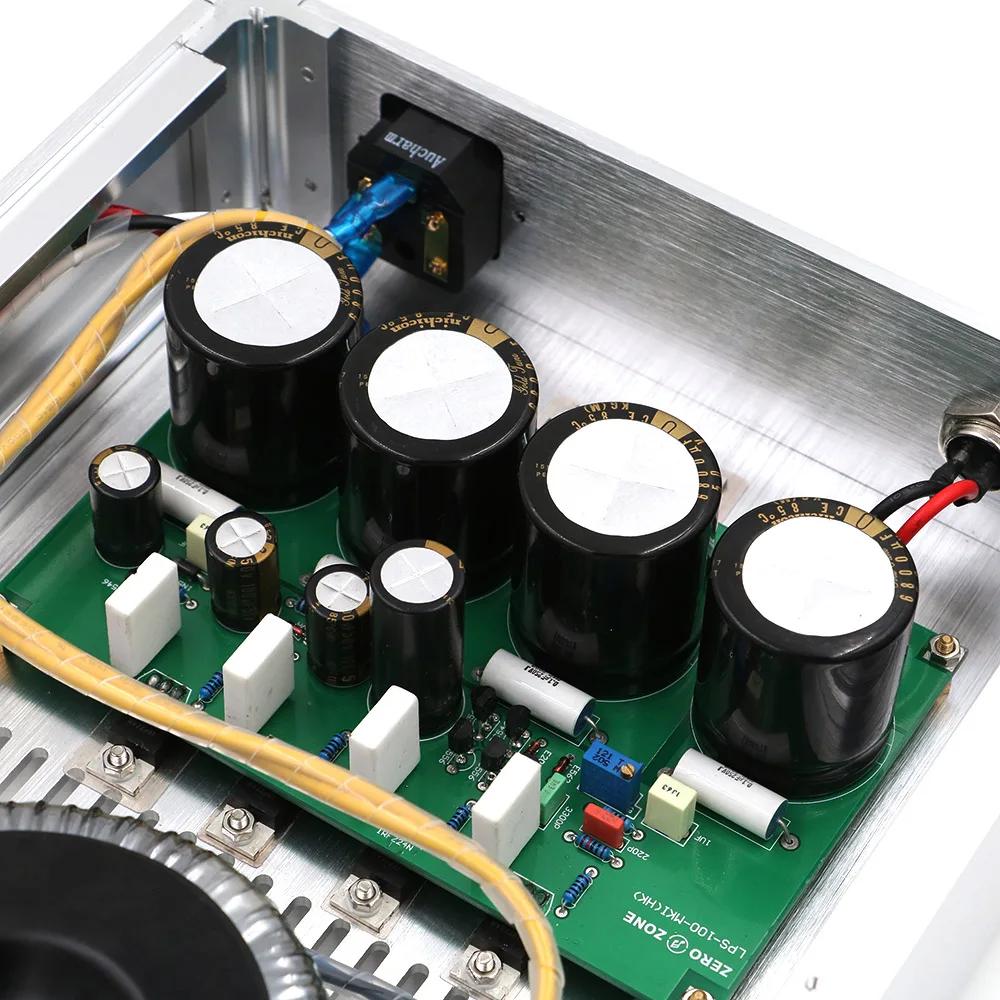

Дискретная топология.

Однопроходная, серия регуляторов.
Нет IC (Интегральные схемы) используются. Это позволяет полностью контролировать все рабочие точки и параметры для превосходной производительности.
Низкий уровень шума, высокий PSR

Источник постоянного тока питает Диод Зенера в качестве справки о стабильном напряжении. Низкочастотный фильтр (с угловой частотой 1,6 Гц) предотвращает появление Зенера
Шум от включения в усилитель ошибок. Это эффективная, но недорогая альтернатива дорогим характеристикам напряжения. Низкий пропуск
Фильтр также обеспечивает мягкость запуска.
Выходной шум (выгружен) составляет менее 13 & micro; V на выходе 24 В постоянного тока (измеряется с помощью тангентного LNMP (преусилителя для измерения низкого уровня шума) и Fluke
187 50000-количество DMM в режиме ACmV). Выходной шум даже меньше, когда выходное напряжение ниже. Это намного лучше, чем шум IC
Регулятор на основе PSU протестирован при одинаковых условиях.
Усилитель ошибки-это Дискретная реализация opamp с высоким коэффициентом усиления открытого цикла 102,5 дБ. Источник напряжения на Усилитель ошибки изолирован
С емкостными мультипликаторами, чтобы увеличить его PSR (коэффициент отклонения источника питания). Это значительно улучшает характеристики линейного регулирования блока питания.
Дифференциальный усилитель с длинной парой с токовым зеркалом и источником постоянного тока формирует первый этап усилителя ошибки. Второй этап-это
Этап усиления напряжения (VAS), также с постоянной нагрузкой источника тока. 3-й этап состоит из выходных устройств MOSFET power, настроенных как a
Последователь источника.

Высоковольтные транзисторы MOSFET pass

Два параллельных высокотоковых, высоконадежных МОП-транзистора (по шкале 18А) служат транзистором «pass».
Высокий уровень тока обеспечивает очень высокую безопасность при повреждении от перегрузки по току.
Использование параллельных МОП делит тепловыделение, что упрощает тепловое управление. Встроенные радиаторы могут быть использованы, что позволит этот блок питания
Обеспечивает непрерывность до 1 А (с гораздо более высокими пиковыми токами). Более устойчивые токи возможны при использовании больших радиаторов.
Отрицательный температурный коэффициент MOSFETs предотвращает повреждение термических условий, которые могут повредить обычные устройства BJT.
Нет ограничений по току.



Основная цель:

Обновление XMOS CM6631 TE8802L и т. д. USB интерфейс DC источник питания
Различные блоки питания DC5V, роутеры и другие цифровые устройства
Различные цифровые устройства с питанием от USB, зарядка вашего мобильного телефона
Различные цифровые устройства, такие как amp/DAC/HIFI аудио плеер



Мы имеем следующие несколько видов напряжения на выбор (выходное напряжение/ток)

1. 5В/6А

2. 9 В/5.7A

3. 12В/5.5A

4. 15 В/5,3 А

5. 18В/4.4A

6. 19 V/4.2A

7. 24 В/3,3 А

8,30 V/2.7A

Пожалуйста, сообщите нам, какая вам нужна версия напряжения (если вам нужно настроить другие напряжения, пожалуйста, свяжитесь с нами).



Комплектация: готовый Линейный источник питания X 1
1,2 м(5,5*2,1 мм)Выходной кабель постоянного тока X 1

Примечание: по умолчанию не входит входной кабель переменного тока.
