Беспроводной модуль широкого спектра Sx1278 LoRa последовательный порт 433 м трансивер

---





I. Обзор продукта YL-900-это наша компания, представляющая 500 мВт модуль беспроводной передачи данных малой мощности. На основе беспроводной схемы Sx1278, Технология радиочастотной скачки LoRa spread spectrum, режим модуляции DSSS, полудуплексная связь. SCM поставляется с программой трансивера, пользователи без собственного программирования, вы можете достичь передачи данных через (отправить, получить), без изменения пользовательских данных и протоколов. Поддержка 1200 ~ 57600 и другие часто используемые скорости передачи данных, есть TTLRS232RS485 и другой выбор интерфейса связи, также может быть преобразован в интерфейс USB, поддержка трех форматов данных 8N1/8E1/8O1.

Модуль полностью транслируется, до тех пор, пока он находится в пределах диапазона связи, он может легко достичь одного-на-один, один-на-много, многоточечная сеть и другие коммуникационные приложения.Основные параметры, такие как частота, канал, уровень мощности, последовательный порт/скорость воздуха и метод проверки последовательного порта, могут быть сконфигурированы гибко с помощью верхнего компьютерного программного обеспечения или одночипового компьютера команды.Форма имеет небольшой объем, высокую чувствительность, сильную защиту от помех, низкое потребление, дистанцию и быструю скорость передачи, простое и удобное использование, очень подходит для всех видов оборудования последовательного порта, заменяющего кабель связи.

Модули имеют много видов упаковочных спецификаций, и основные модули точно такие же. Пользователь выбирает правильную упаковку и соответствующую антенну в соответствии с фактическими требованиями проекта.



Технические характеристики

Ø Расстояние связи: Открытый 5-10 км;

Ø режим модуляции: DSSS (прямой спектр последовательного распространения), высокая чувствительность, сильная возможность защиты от помех;

Ø Рабочая частота: 420-510 МГц, частота применения, обратите внимание на соответствие с частотой антенны;

Ø канал связи: любые настройки;

Ø режим связи: полудуплексная Прозрачная передача, автоматический выключатель, который вы получаете;

Ø Рабочее напряжение: 5 ~ 12 В.

Ø Мощность передачи: самый большой 27 дБм, регулируемая величина 7;

Ø Чувствительность приема: Максимальная-138 дБм;

Ø интерфейс связи: TTL/RS232 / RS485 / USB опционально

Ø серийный Тариф: опционально 1200/2400/4800/9600/4800/9600/57600 BPS;

Ø Проверка интерфейса: 8 n1 / e1/8 o1.

Ø ток излучения: 500 мА (дБм) 27, при снижении мощности;

Ø ток приема: 25 мА;

Ø энергосберегающий режим: 1 мА;

Ø режим сна: 250 мкА;

Ø для адаптации к окружающей среде: - 40 ~ + 80, без конденсации;

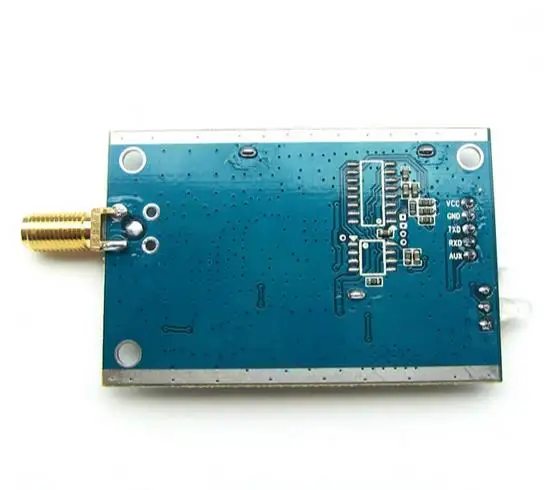

Iii. Размеры конструкции

  Голые пластины размер структуры PCB файл загрузки: 13012345678

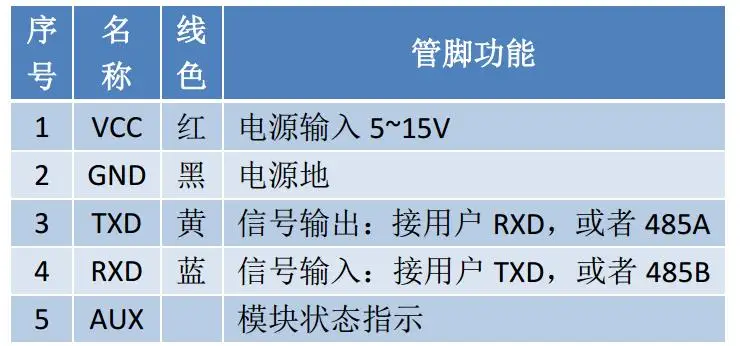

Характеристическая вязкость полимера. Определение pin-код

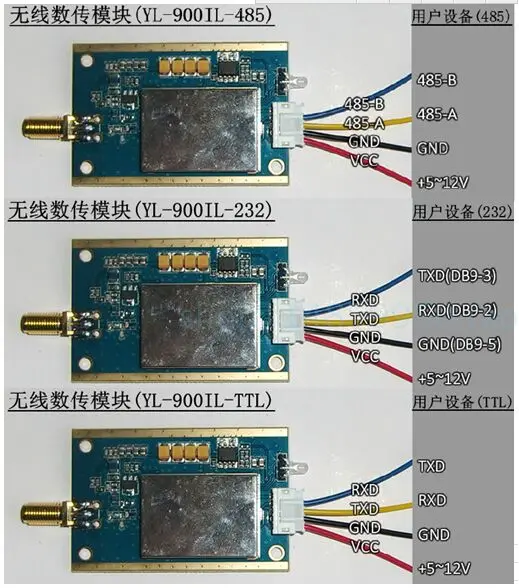

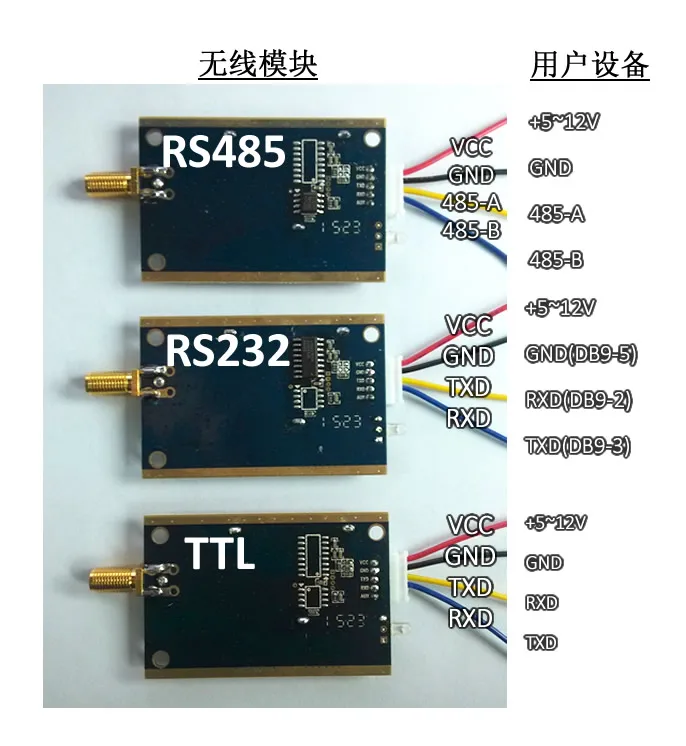

    V. Вопросы проводки модуля 1. Хотя модуль имеет схему защиты от перенапряжения, но не линию питания и сигнальную линию, не требуется много времени, чтобы повернуть вспять, или он выгорит;2. TTL модуль, сигнал уровня напряжения 3,3 V, и, если она составляет 5 В, лучше сделать преобразование в первую очередь;3,232 модуль, обратите внимание, что серийная линия Прямая или перекрестная?;Модуль 4,485, если нет связи, может потребоваться в A, B линия добавляет выдвижной и выдвижной резисторы (4,7 K ~ 10K) и a, 120R и B баланс сопротивления между линиями; Блок питания, пользовательское оборудование, в общей сложности три;   6. Метод проводки модуля голой платы

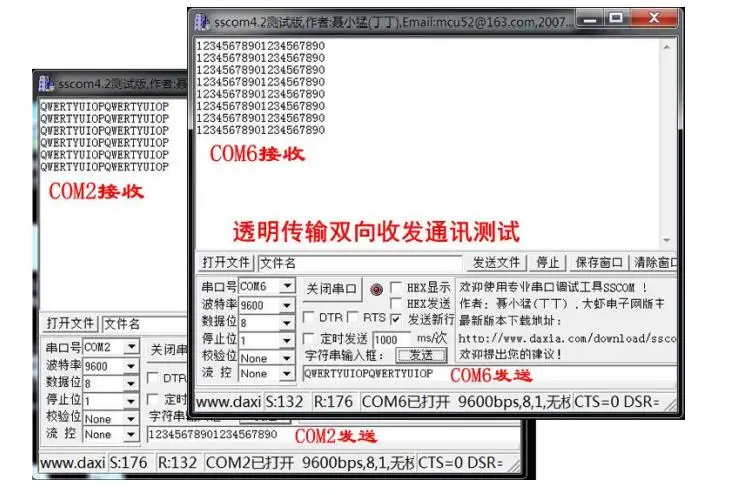

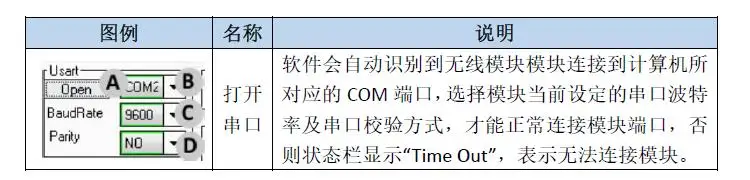

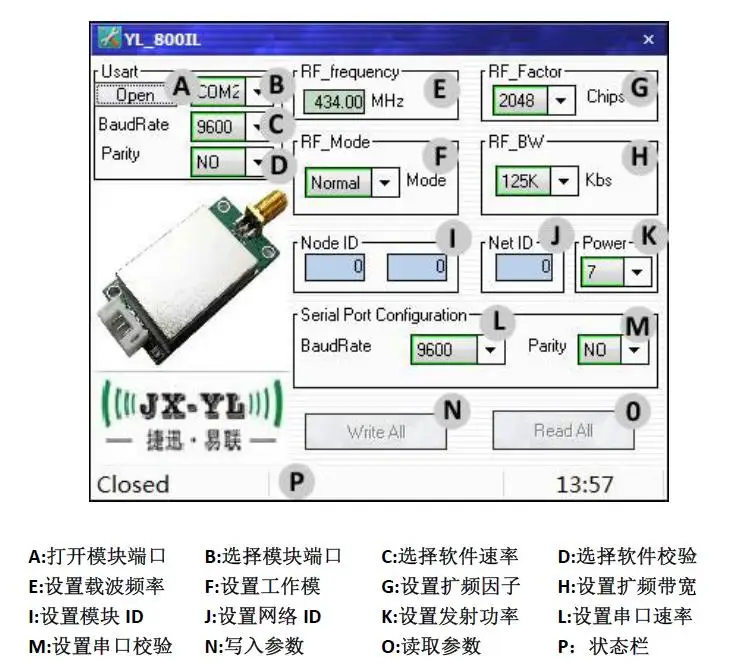

8. Настройка программного интерфейса

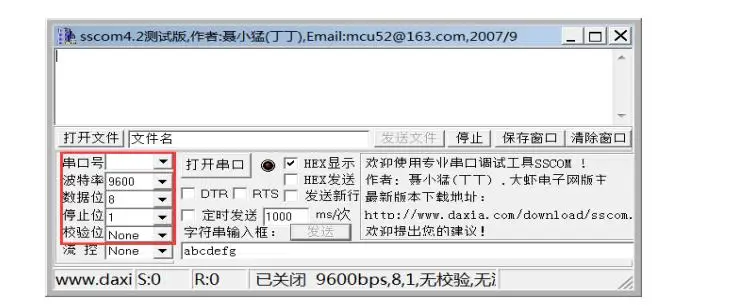

Пользователи могут через мою компанию параметры модуля программного обеспечения для ПК формируют полный набор, также могут быть через последовательный порт для отправки в модуле конфигурации команд, обратитесь к главе «AT command», адрес загрузки программного обеспечения: abcde@alibaba.com

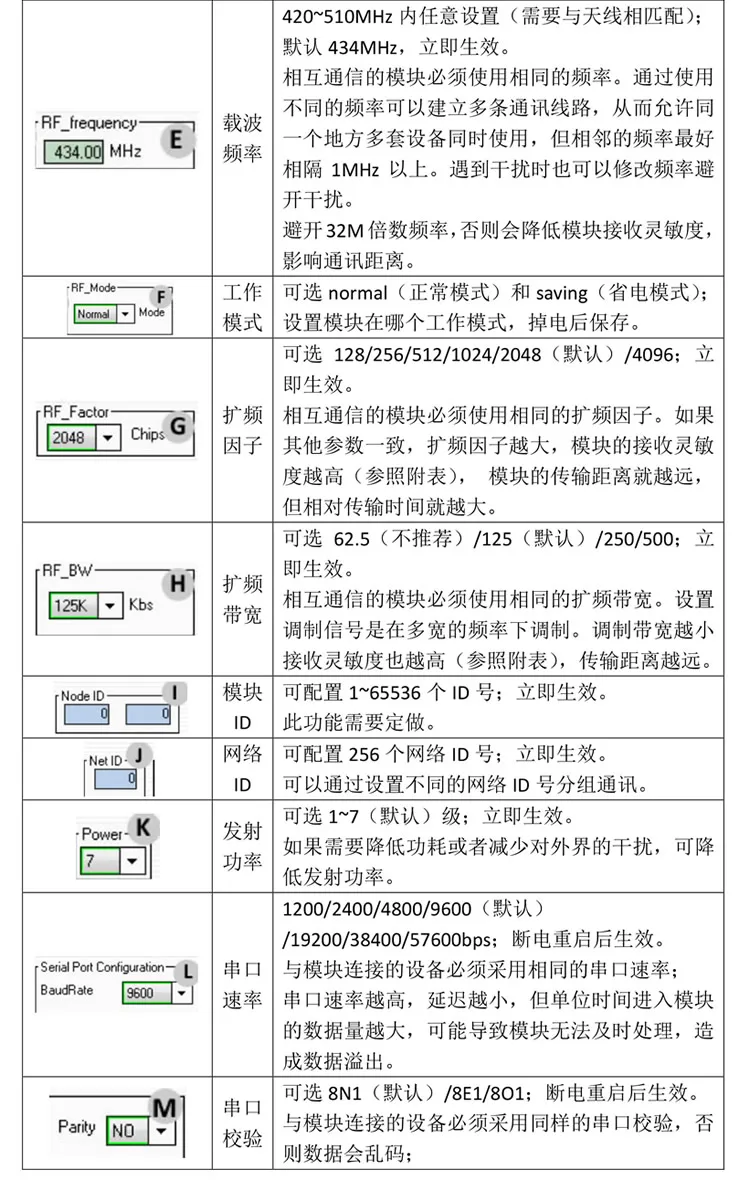

10. Описание параметров

Два модуля должны взаимодействовать с той же частотой носителя, коэффициентом спектра распространения, спектром распространения и идентификатором сети.

После того, как параметры модуля будут записаны, другие параметры будут эффективны немедленно, за исключением того, что серийные параметры остаются исходным значением.Серийные параметры будут действовать только после перезагрузки модуля.

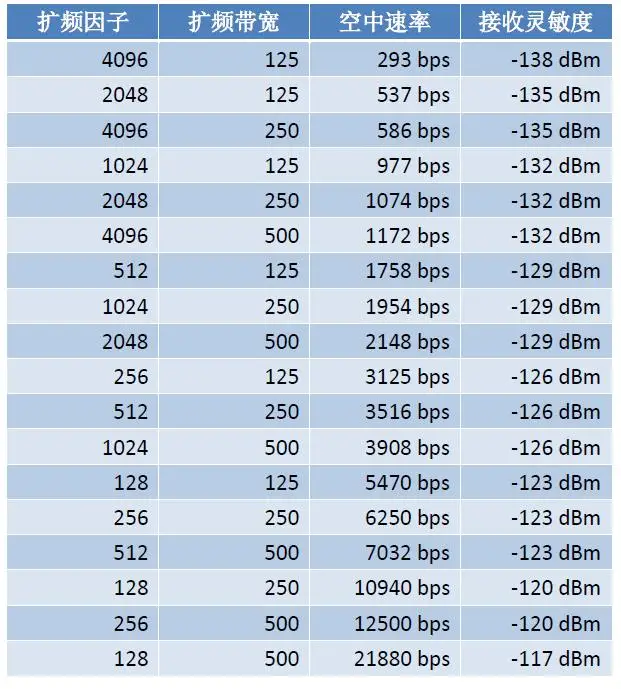

Модуль скорости передачи воздуха не может быть установлен напрямую, но с помощью «коэффициента распространения (RF_Factor)» и «ширины полосы спектра распространения (RF_BW)» два параметра, конкретные отношения, показанные в таблице ниже, в то же время повлияют на чувствительность приема.



Несущая частота:

Эта Частотная база используется для выполнения частотного спектра, и если многочисленные данные отправляются, то это сигнал перевозчика.

   Распространение фактора:

Фактор распространения является неотъемлемой частью разделения кода множественного доступа, скорость кода = коэффициент символа * фактор распространения, использование коэффициента распространения делает ставку символа TD в селективности канала больше, гарантия QOS для бизнеса обеспечивает сильную поддержку, фактор распространения также определяет количество доступа.Коэффициент распространения определяет размер фактической скорости данных пользователя (обратите внимание, здесь приведены фактические данные, все данные 11111111, например, A с 11 указанными 1, таким образом, его фактические данные 1111, и в 1111 сказал 1 B, так что его фактические данные за 11, Поэтому B чем небольшая погрешность, но он лучше, чем небольшое количество данных), но из-за существования ортогонального кода, смотрите с базовой станции, улучшите фактор распространения, чтобы уменьшить количество фактических данных у определенных пользователей, Но в то же время больше доступно для пользователей (код спектра распространения) по количеству фактической скорости данных не менялось в целом.

Распространения Пропускная способность:

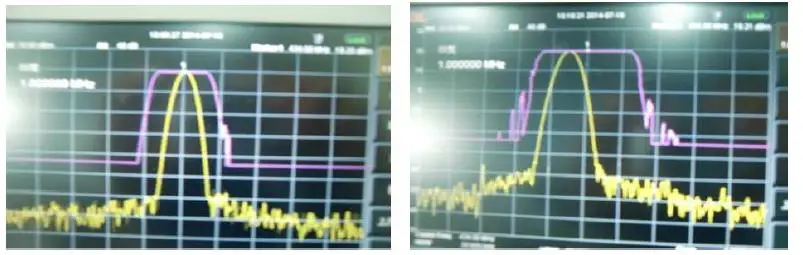

Пропускная способность спектра распространения, сигнал находится в центре частоты несущей частоты, в настройке полосы пропускания модуляции.В приведенной ниже таблице показана полоса пропускания 125K и 250K (фиолетовая линия поддерживается, а желтая линия-модулирующая сигнальная линия).Полоса пропускания спектра распространения также зависит от того, поддерживается Ли Точность кристалла. Мы рекомендуем, что самая низкая полоса пропускания составляет 125K.

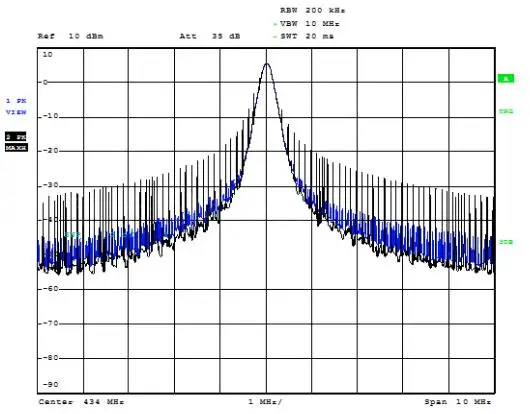

125K полоса пропускания распространения 250K Спектр распространения

11. В команде

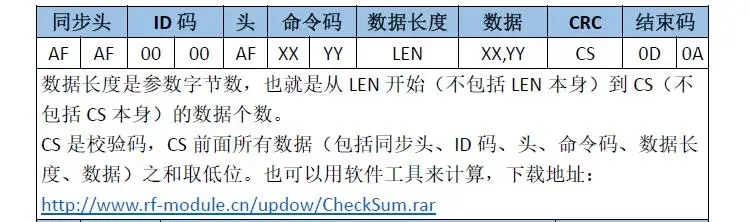

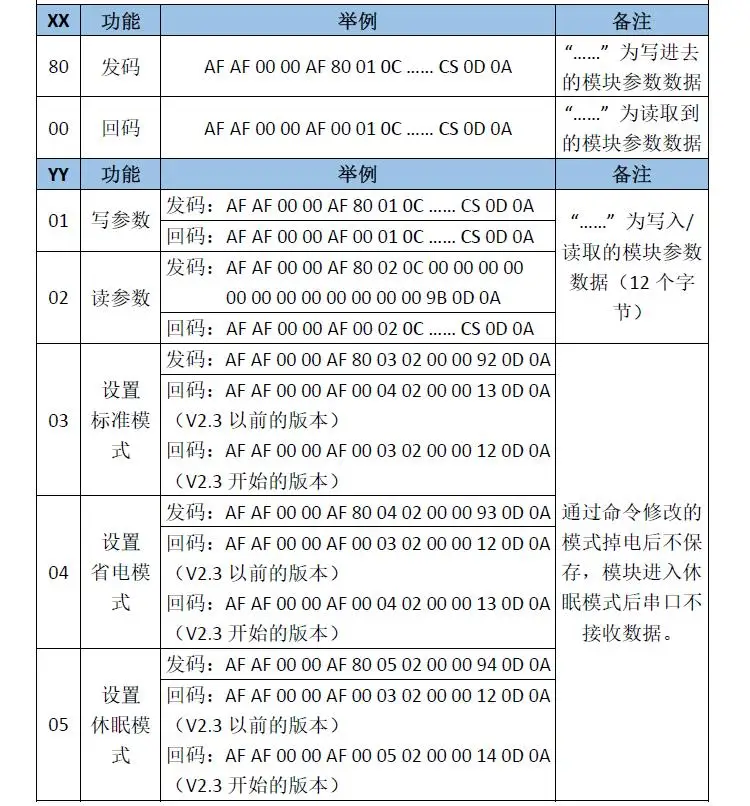

Модули также могут считывать или модифицировать параметры, отправив 16 шестигранных команд, следующим образом:

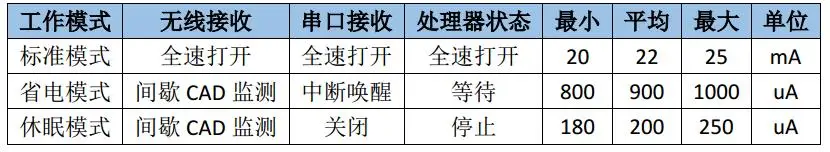

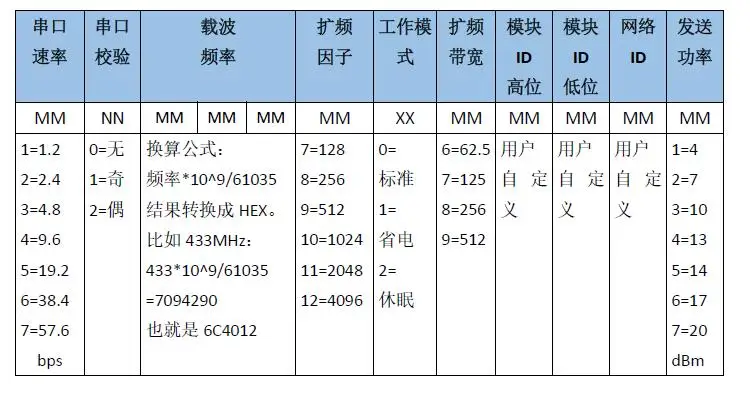

     Описание параметра в команде AT:      Двенадцать, рабочая модель Существует три режима работы: стандартный режим (нормальный), энергосберегающий режим (экономия) и режим сна (сон). (1) стандартный режим:В это время модуль находится в высокоскоростном беспроводном режиме прослушивания, и данные о воздухе или серийные данные обрабатываются своевременно, И AUX foot 2ms впереди низкого уровня для пробуждения пользовательского оборудования.  (Два) Режим энергосбережения:Этот модуль является пробелом САПР в мониторинге состояния зазора, данные мониторинга сапр для эффективного открытия беспроводного приема, анализа данных фильтрации, данных из последовательного порта для отправки, И AUX ноги впереди 2 мс дали низкий уровень для пробуждения клиента, может уменьшить потребление энергии. (Три) режим сна:На данный момент многие функции модуля закрыты, поэтому, если два модуля находятся в спящем режиме, нет возможности общаться. По крайней мере один модуль находится в режиме энергосбережения, чтобы правильно общаться. Обработка данных и режим энергосбережения одинаковые, модуль dormancy не только в данных последовательного мониторинга, беспроводное пробуждение, откроет последовательный порт и мониторинг последовательного порта, данные в модуле 1S, закройте монитор последовательного порта, только беспроводной мониторинг CAD.Примечание: стандартный режим и режим энергосбережения могут быть настроены по настройки нашей компании, сохраненные после выключения питания. Режим сна должен быть динамически установлен с помощью команды отправки, не сохранен после отключения питания.  Рассеивание мощности отличается из-за различных рабочих механизмов Трех Режимов:   Тринадцать, средства связи Беспроводной сигнал, отправленный одним модулем, транслируется, так что приемник получает свой собственный сигнал в области покрытия сигнала. Связь между двумя модулями является полудуплексной и может завершать один-один, один-много и многие-многие коммуникационные структуры. Одна-одна структура:Два модуля с одинаковыми беспроводными параметрами могут осуществлять двустороннюю связь, но только половина дуплекса, то есть модуль не может получать данные при отправке, И не может отправлять данные при получении. Одна для многих конструкций:Для этого требуется модуль для подключения к главному устройству пользователя, а остальная часть модуля соединяет пользователя с устройства, и все модули устанавливают одинаковые беспроводные параметры. Эта структура обычно используется для опроса основного оборудования и оборудования от основного оборудования в связи, пакеты данных пользователя в устройство от адреса, через трансляцию до основного модуля из модуля, от модуля к пользователю после получения полностью неповрежденного от устройства, адрес фильтра устройства, Соответствующий ответ от устройства. Структура аналогична названию учителя и ответу ученика в классе. Сам модуль не имеет адреса, и идентификация адреса производится пользователем с устройства. Многие структуры:Эта ситуация требует, чтобы все устройства пользователей имели свой собственный идентификатор, любое оборудование и другое коммуникационное оборудование, необходимые в посылка данных с вашим собственным ID и другим ID, Отправка данных по-прежнему вещает, все модули могут получить, пользовательское оборудование получает данные после фильтрации ID ответа. Связь между любыми двумя устройствами может быть реализована. Три вышеуказанных вида коммуникационной структуры основаны на радио и полудуплексном режиме, поэтому сеть связи с частотной точкой должна гарантировать, что в любой момент, только один модуль в состоянии передачи, чтобы избежать взаимных помех.   Четырнадцать, инструкции по проверке Хотя модуль до того, как он покинет фабрику после тестирования, но рекомендуется, чтобы пользователи получили Первый модуль, подключенный к компьютеру серийным помощником для отправки данных, определите коммуникационный модуль, И затем получили использование пользовательского оборудования для изменения соответствующих параметров. Тестовые шаги: 1., установка компьютера, USB, последовательный привод, обратите внимание на различие (TTLRS232RS485), или с драйвером, предоставленным нашей компанией; Загрузка драйвера USB в TTL:Rf-module.cn/updow/201578115240834.rarUSB turn 485 диск скачать:Rf-module.cn/updow/2015521112424342.rar  2., через USB последовательный порт, модуль передачи данных и компьютер, если нет линии данных, можно купить у моей компании:Url покупки линии передачи данных:Последовательный порт к USB линии передачи данных:Item.taobao.com/item.htm?id=39025907882 DB9 линия последовательных данных:Item.taobao.com/item.htm?id=39888316376 3. Включите Диспетчер устройств на вашем компьютере и посмотрите номер порта, присвоенный компьютером модулю: 4. Откройте помощник последовательной отладки, выберите номер порта модуля и соответствующие параметры последовательного порта, откройте порт. Серийный помощник адрес загрузки:Rf-module.cn/updow/2015521112540916.rar   5. Введите данные в поле ввода serial assistant, нажмите «отправить», модуль автоматически отправит данные.  6. Тестирование различных параметров модуля, чтобы понять Коммуникационный эффект модулей при различных параметрах.   Пятнадцать, управление потоком данных  Как показано, беспроводная IC модуля имеет FIFO, и модуль MCU имеет кэш. Модуль передатчика получает данные из последовательного порта и сохраняет модуль в кэше MCU, а затем отправляет его через FIFO. После получения данных модуль приема Кэширует через RF-FIFO и модуль MCU, а затем отправляет его на пользовательское оборудование через последовательный порт. Этот процесс более сложный, чем Проводная связь, поэтому пользователи должны обратить внимание на задержку в десятки миллисекунд, когда они используют его. Кроме того, если устройство пользователя через последовательный порт до объема данных к модулю слишком велико, более чем многие MCU модуля Медленная память, может переливаться, предложения для снижения серийной скорости и улучшения скорости воздуха, И, таким образом, высокая эффективность преобразования данных в кэш и уменьшение возможности переливания данных.Модуль будет иметь различную пропускную способность данных при различных скоростях последовательного порта и скорости передачи данных, а конкретные значения будут основаны на приведенном пользователем
