PCIe от 1 до 3 PCI Express 1X слот Райзер-карта Mini ITX к внешнему слота PCI-e адаптер порт

PCIe от 1 до 3 PCI Express 1X слот Райзер-карта Mini ITX к внешнему слота PCI-e адаптер порт

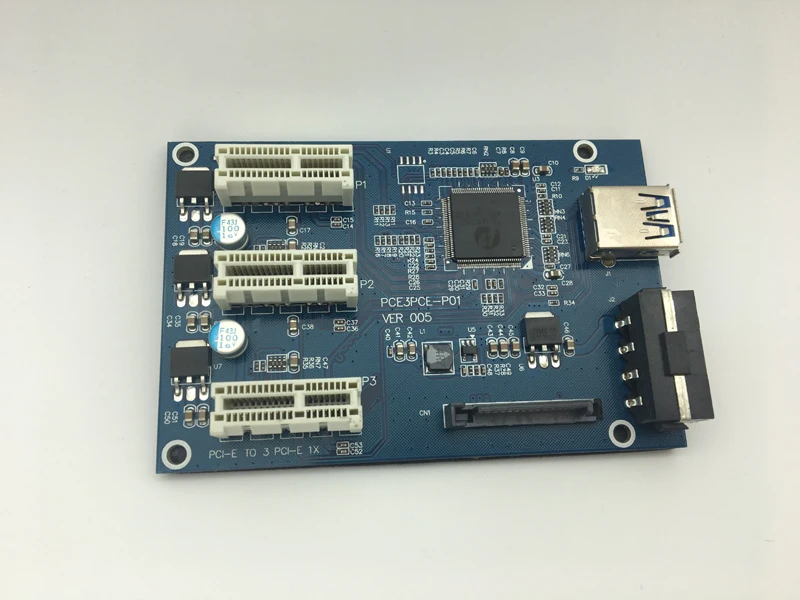

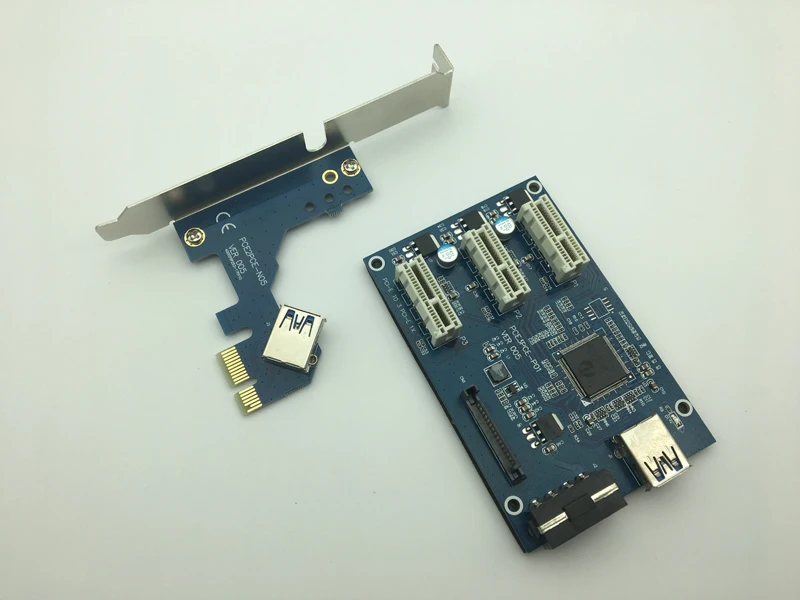

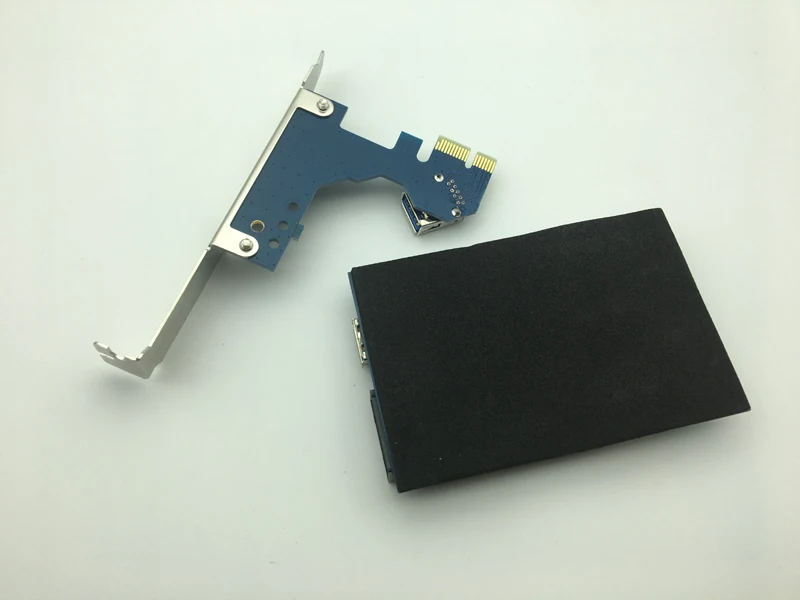

Если вам нужно больше одного слота PCI-E x1 на материнской плате, это не так много, это касается, вы можете подумать об этом. Он состоит из двух частей, одной основной карты, интерфейса, установленного через PCI-E X1 на материнской плате, двух карт оборудования, оба из которых соединены вместе через кабель USB 3,0.
Карта устройства также использует чип моста США периком PI7C9X, для переключения PCI-E, PCI-E между ними.
Но даже USB 3,0, но также теоретической пропускной способностью 5 Гбит/с (625 МБ/с.), один в четыре, затем снимите потерю, только 150 МБ/с., И даже одноканальная полоса пропускания PCI-E 1.x также имеет 250 МБ/с., поэтому этого материала более чем достаточно, чтобы дать вам лучшие слоты, Не будет достаточно полосы пропускания, не только для требований производительности места. Таким образом, переданный разъем PCI-E является лучшей версией выше 2,0, версия 3,0 лучше. Несколько разделенных PCI-E 1X слотов все gen2 режим, даже если gen1 ранее, это может быть нормально!

Особенности:
2 слоя PCB Бард проектирования.
Соответствует спецификации PCI express 2,0, 1,1
1-slot PCI-E 1X to 3 slot 1X riser card с высокоскоростным кабелем USB 3,0.
Высокоскоростной защитный кабель USB 3,0 гибкий для шасси 1U,2U,3U.
Поддержка 3 Портовое высокоскоростное PCIe 1X карты.
Твердый конденсатор обеспечивает дополнительный стабильный источник питания для PCI-e карты
Размер материнской платы: (Д * Ш * В) 9,60*6,40*1,30 см/3,78 "* 2,52" * 0,51"
Размер карты PCI-E: (Д * Ш * В) 11,80*6,50*1,90 см/4,65 "* 2,56" * 0,75"
Длина кабеля USB 60 см/1,97 фута

Продукт инструкции по установке
Во-первых, когда вы используете адаптерную карту, компьютер должен быть выключен, прежде чем они смогут подключить адаптерную карту.

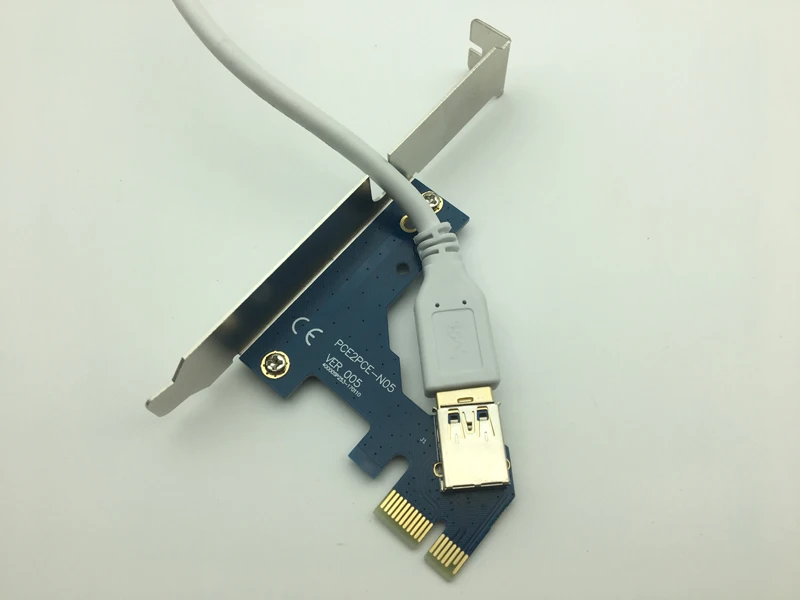

1. Первый шаг, первый из usb-карт PCIe, подключенных к слоту PCIe материнской платы.
2. Используйте адаптер кабеля передачи данных USB3.0 для подключения концов двух usb-портов. Подключите источник питания.
3. Третий шаг: после завершения двух вышеуказанных шагов, сначала не спешите вставлять свою карту PCI-E, запустите компьютер, чтобы узнать, был ли ваш компьютер идентифицирован на переходную карту, если Вы не нашли карту, повторите вышеуказанную операцию (Примечание: При первой вставке карты для запуска компьютера в систему в целом будет предложено установить новое оборудование, например «PCI standard PCI-to-PCI bridge», вам нужно подождать, пока он автоматически установит полное, индивидуальное антивирусное программное обеспечение предотвратит установку этих файлов, Примечание пропущено), Когда ваш компьютер будет распознан картой, синий светодиодный разъем PCI на обычный светильник, менеджер компьютерного оборудования в системном устройстве покажет увеличение на несколько "PCI Стандартный PCI-to-PCI мост
4. После завершения трех вышеуказанных шагов, Выключите компьютер, подключите карту PCI-E, чтобы быть внимательным, чтобы не вставлять обратное,
5. Затем загрузите в систему, установите драйвер карты PCI-E

Пожалуйста, обратите внимание:
PCI карта не вставляет анти, анти-вставка может легко привести к выгоранию
Размер для ручного измерения, может быть погрешность от 0 до 2 см, относится к нормальному явлению.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

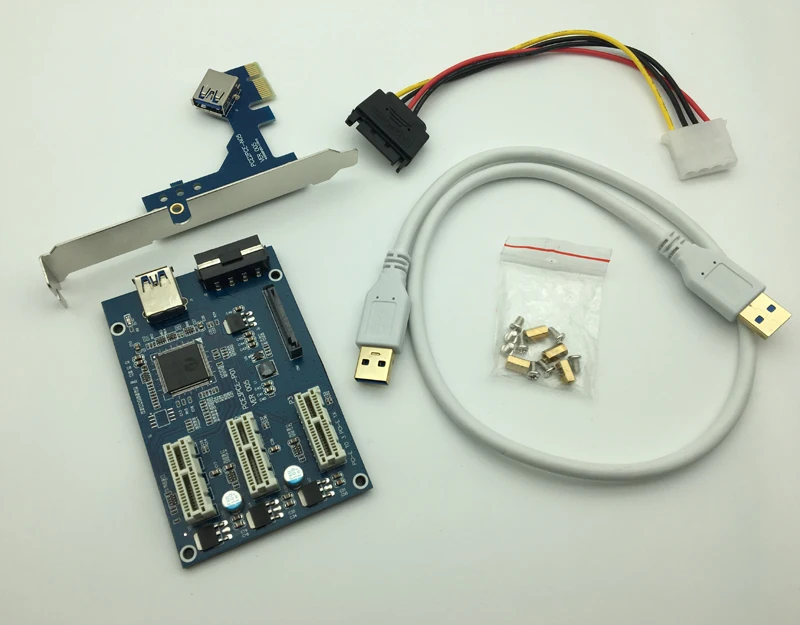

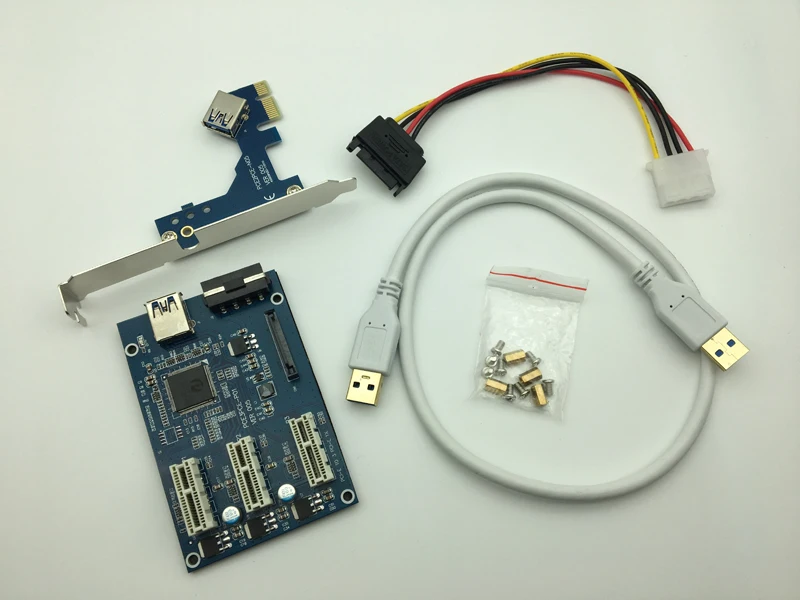

Посылка включает в себя:
1 шт. x Расширительная доска
1 шт. x PCI-E карта

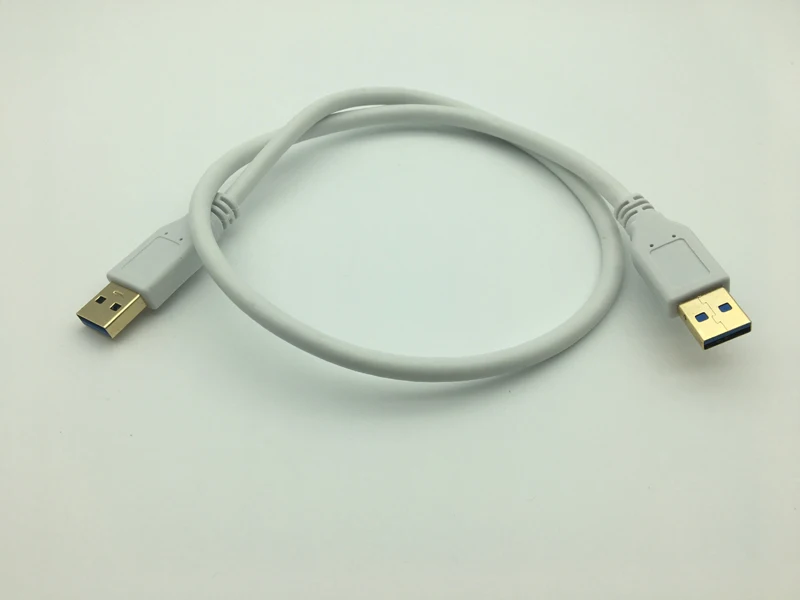

1 шт. х USB кабель
1 пакета (ов) x винты
