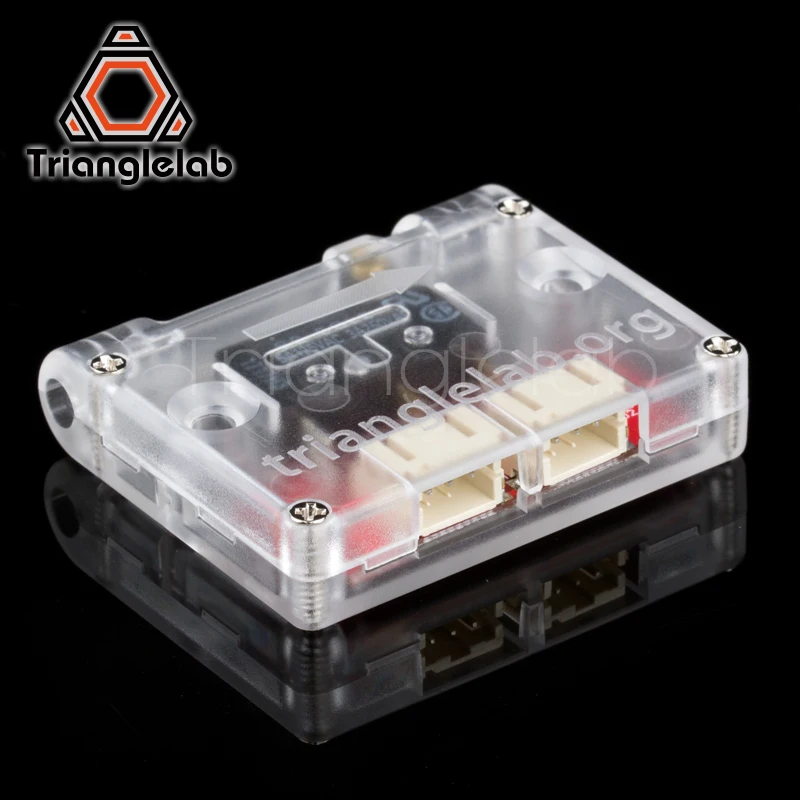

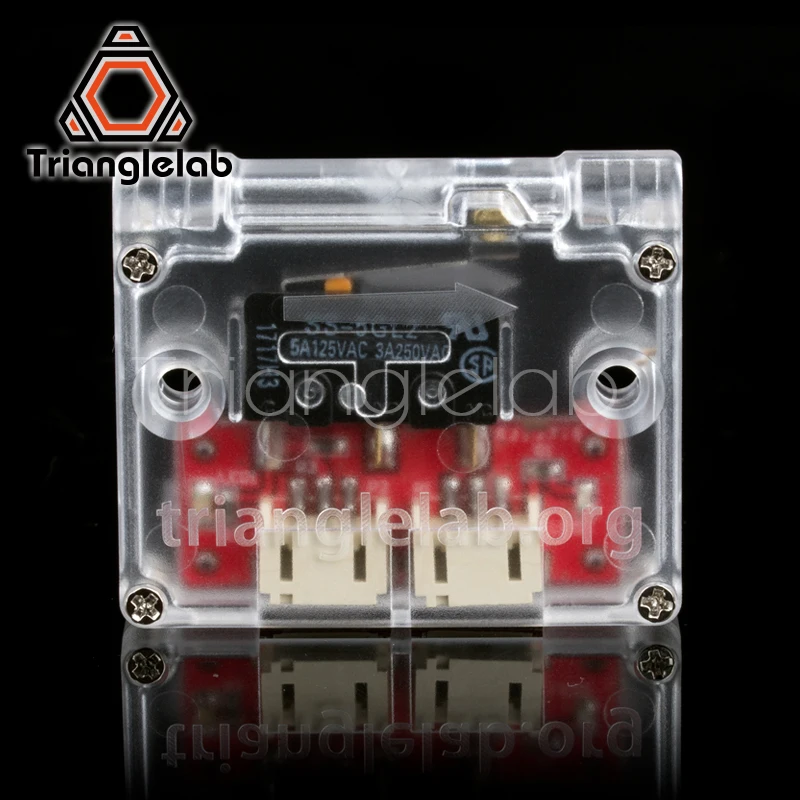

Модуль обнаружения материала для 3D принтера Trianglelab нить накаливания 1 75 мм модуль

***-***

Эта нить работает от сенсорного блока является дизайном для определения того, работает ли ваша печать от нити.

Во время печати, если устройство обнаружило, что нет нити, он отправит сигнал на основную панель.

С правильными настройками прошивки печать приостановится до тех пор, пока оператор не перезагрузит нить и не возобновит печать.

Он работает со всеми доступными материалами; Гибкий, прозрачный, непрозрачный, заполненный и т. д.

Устройство может обрабатывать как можно больше нитей одновременно. Как только один из них будет отсутствовать, устройство отправит сообщение на следующий, вплоть до основной платы.

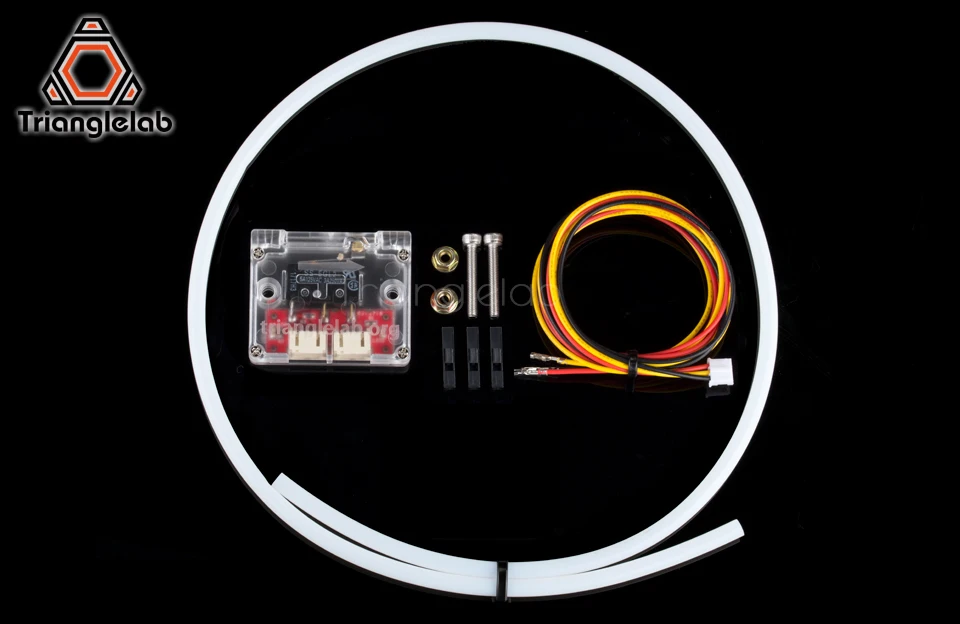

Предусмотрены два винта, чтобы вы могли установить его там, где вы хотите.

Работает практически с любым принтером.

Прочный корпус для литья под давлением и компоненты промышленного класса.

Поставка Напряжение 3,3-5V

Рабочая температура ниже 80 ℃

Нити Диаметр 1,75 мм (1-2 мм)

Нити присутствие низкая

Нить отсутствует высокая (равна напряжению питания)

Пожалуйста, установите блок после того, как катушка и перед тем, как ваш экструдер.

Закрепите его на принтере и вместе с контуром нити рекомендуется.

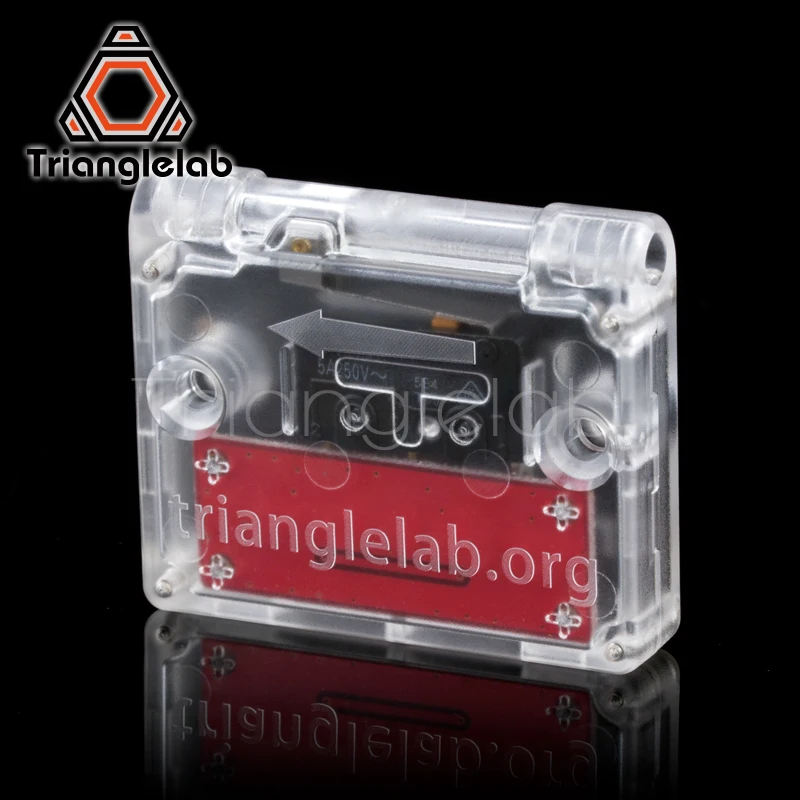

• Обратите внимание на направление, указанное стрелкой на корпусе.

Вставьте 4 мм PTFE трубку в обе стороны блока для направления нити и помогает уменьшить трение.

Цвет кабеля:

Красный 3-5 В

Желтый/синий сигнал

Черный GND

Подключение:

Серводвигатель всегда имеет правильные контакты: 5 В, Заземление и сигнал.

Большинство контактов endstop будут иметь одинаковые 3 контакта, а иногда и только сигнал и заземление. Если у вас есть только эти два, на вашей основной плате должно быть 5 в где-то еще.

Теоретически вы можете выбрать любые входные контакты на основной плате для сигнала.

Расширение:

Если вы хотите установить несколько устройств на одном принтере, просто подключите устройство друг к другу, затем подключите к основной плате в конце. Они просто параллельное соединение на уровне цепи.

Таким образом, выход сигнала не может сказать, какой из них работает на самом деле, но вы можете проверить мигающий светодиодный индикатор на устройстве, чтобы узнать.

Убедитесь, что у вашей прошивки есть функция запуска нити, вам нужно Marlin 1.1.0-RC7 или более новая. Если вы используете более старую версию, свяжитесь с вашим производителем 3D-принтеров или обновите конфигурацию прошивки вручную.

Убедитесь, что у вашей прошивки есть функция бегущей нити, вам нужно Repetier 0.92.9 или более новая. Если вы используете более старую версию, свяжитесь с производителем 3D принтера или обновите конфигурацию прошивки вручную.

Конфигурация. h

# Define EXT0_JAM_PIN [Цифровой PIN ВХОД]

# Define JAM_METHOD 3

# Define JAM_ACTION 1

Пауза при выходе из нити

Эта конфигурация позволяет использовать штифт для обнаружения, когда машина находится вне нити. В тех случаях, когда переключатель поражены нити не присутствует, машина ставится на паузу.

Другой переключатель настроен, чтобы вы могли вернуться к машине после нажатия кнопки.

Дополнительная конфигурация позволяет указать команды, которые выполняются при приостановке работы машины, и когда она возобновляется.

Переключатель. filamentout. Включить true # включить этот модуль

Переключатель. filamentout.input_pin 1,30 ^ # Pin, где подключена Кнопка накаливания

Переключатель. filamentout.output_on_command suspend # Suspend

Переключатель. Продолжить. Включить true # включить этот модуль

Переключатель. resume.input_pin 1,31 ^ # Pin, где подключена Кнопка resume

Переключатель. resume.output_on_command resume # Resume command

After_suspend_gcode G91_G0E-5_G0Z10_G90_G0X-50Y-50 # Gcode для запуска после приостановки, оттягивания, а затем получить голову из пути

Before_resume_gcode G91_G1E1_G90 # Gcode для работы после достижения температуры, но перед возобновлением-сделайте Прайм
