MPPT Контроллер заряда

1. безопасности
При проектировании изделий в полной мере учитывается безопасность людей и имущества. Однако неправильное подключение может привести к сбою системы или даже к аварийной ситуации. Для вашей безопасности и преимуществ во время операции должны быть соблюдены следующие правила.
. Установка этого продукта должна быть жесткой инструкцией профессионалов в этой области.
. Предотвратить этот контроллер от воды, влажности и насекомых, чтобы избежать короткого замыкания.
. Держите детей и недеятельных людей подальше от контроллера
. Держите контроллер вдали от электрический обогреватель, нагревательной машины и других высокотемпературных электрических приборов; Избегайте контроллера, страдающего от изоляции непосредственно.
. Перед подключением проверьте номинальное напряжение солнечной панели, аккумулятора и нагрузок. 12 В номинальное напряжение 12 В, 24 В номинальное напряжение 24 В, 48 В номинальное напряжение 48 В.
. Убедитесь, что соединения между положительными и отрицательные полюса солнечных панелей, батареи и нагрузки верны.
. Диаметр соединительного кабеля должен соответствовать требованиям тока. Не используйте более тонкий диаметр кабеля, более тонкий диаметр. Чем больше сопротивление, это приведет к снижению температуры и выходной мощности.
. Общий номинальный ток солнечной панели и нагрузки должны быть меньше номинального тока контроллера.
. Компоненты системы должны быть правильно и прочно соединены. Предотвратить окисление и плесень терминалов, чтобы избежать проблем с подключением.

2. Особенности

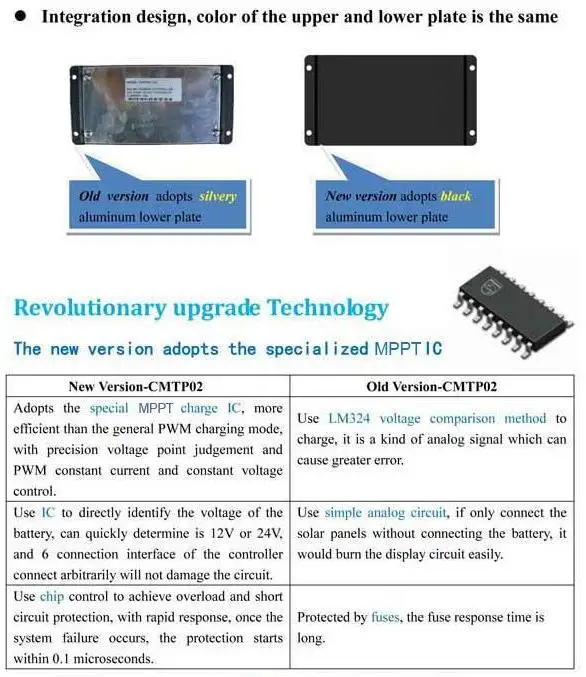

. MPPT контроллер солнечного заряда MPPT10-30: по сравнению с нормальным контроллером солнечного заряда, этот контроллер MPPT может повысить эффективность на 10%-30%.
. Этот контроллер может заряжать и разряжать одновременно.
. Этот контроллер MPPT обладает идеальной функцией SOC, управлением током заряда и питанием к нагрузкам.

Функция:

. Всегда держите батарею в состоянии заполнения напряжения.
. Предотвращает перезарядку аккумулятора.
. Предотвращает перегрузку аккумулятора.
. Предотвращает обратную зарядку аккумулятора на солнечные панели в ночное время.
. Защита от обратной полярности для аккумулятора
. Защита от обратной полярности для солнечных панелей
. Когда напряжение батареи низкое, контроллер автоматически отрежет нагрузку от системы. Если напряжение батареи снова в норме и загрузка перезагрузится.
. Грозозащищенный
. В соответствии с классом напряжения батареи, контроллер может автоматически установить напряжение заряда, напряжение нагрузки, Напряжение восстановления нагрузки. (Параметр по умолчанию25 Состояние, заблокированное с помощью процедуры cpu, не может отрегулировать.)

. Контроллер автоматически компенсирует температуру напряжения зарядки в зависимости от изменения температуры окружающей среды.

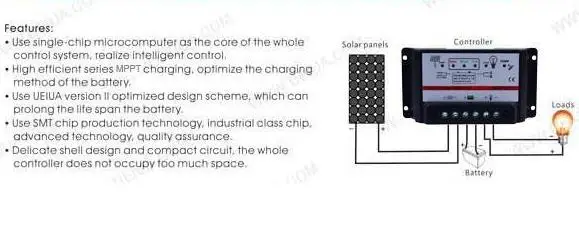

3. CONNECTION

Подключение Oder: кабель для зарядки аккумулятора кабель панели солнечных батарей кабель

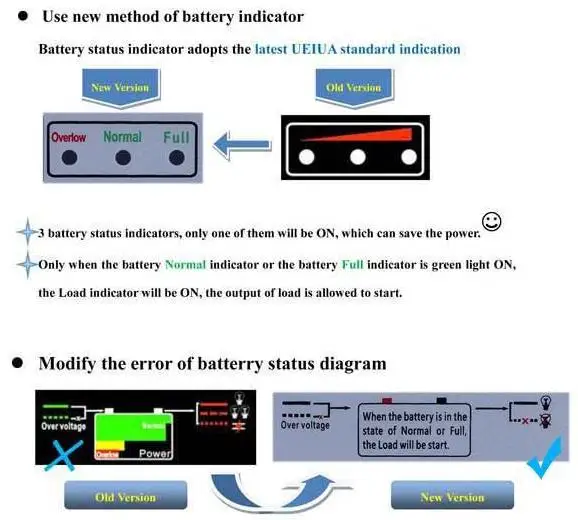

Подключения батареи:Подключите кабель аккумулятора к выходному терминалу контроллера, обратите внимание на положительные и отрицательные заряды, защищающие от обратного подключения или короткого замыкания (положительный иОтрицательные заряды идут вместе). Если это правильно, то соответствующий индикатор питания батареи (Overlow, Normal, Full) будет ярким. В противном случае Проверьте правильность подключения или нет.

Подключения нагрузки:Подключите кабель нагрузки к выходному терминалу контроллера, обратите внимание на положительную и отрицательную защиту от обратного подключенияВ противном случае устройство может сгореть.

Подключение солнечной панели:Подключите кабель панели солнечных батарей к выходному терминалу контроллера, обратите внимание на положительные и отрицательные заряды, защищающие от обратного подключения. Если это солнечный свет (напряжение PV массива больше 10 в), индикатор заряда будет ярким. В противном случае проверьте подключение кабеля.

Примечания:

Не используйте лампы для зарядки солнечной панели (лампа слишком слаба для зарядки)
Источник питания постоянного тока для замены солнечной панели вызовет проблемы для контроллера.

Выберите подходящий провод, диаметр которого не должен быть слишком маленьким, пожалуйста, обратитесь к параметру.

4. Параметры
