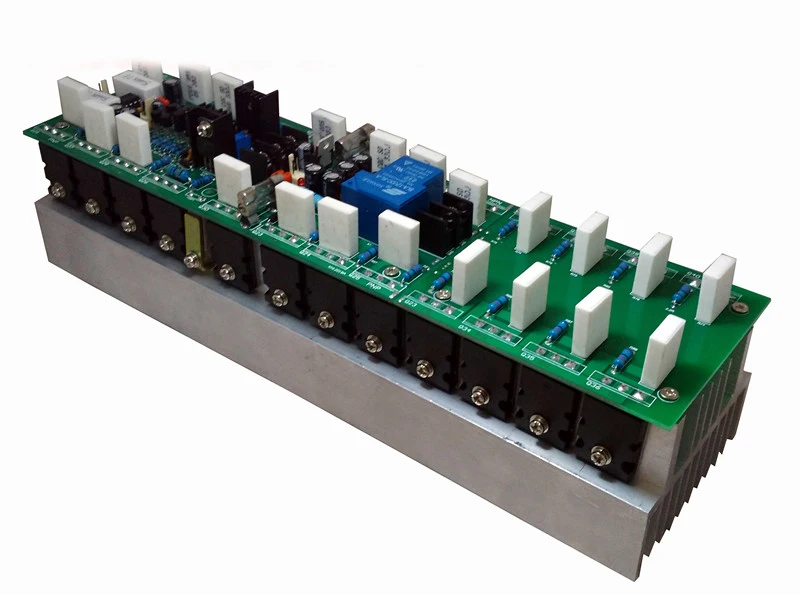

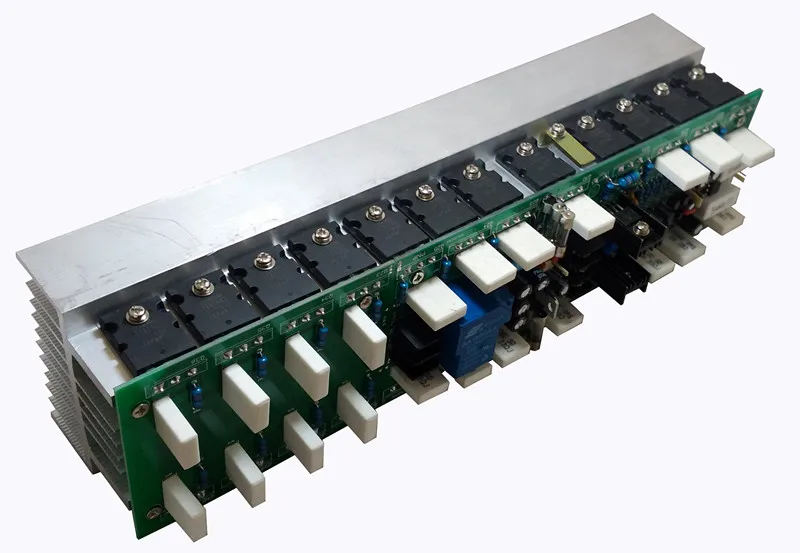

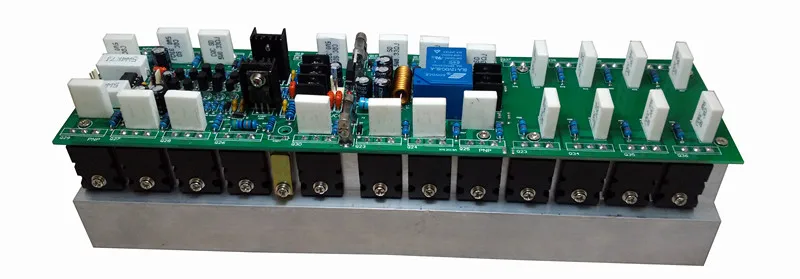

Hi Fi профессиональная плата моноусилителя 22 пары C5200 A1943 2500 Вт|amplifier board|mono amplifier

Hi Fi профессиональная плата моноусилителя 22 пары C5200 A1943 2500 Вт|amplifier board|mono amplifier

Введение:

Плата усилителя мощности имеет стабильную производительность, надежное качество и идеальную функцию защиты:

1. Защита на выходе постоянного тока

2. Задержка запуска

3. Защита от короткого замыкания

4. Защита от перегрузки по току

5. Высокотемпературная защита

Плата подходит для высококлассного домашнего, сценического, профессионального усилителя мощности, полной мощности, четкости звука и звука! Для того, чтобы найти самые четкие, чистый тон, вход IC обработки, а затем через двойные дифференциальные высокочастотный транзисторная схема для предварительного усиления, транзистора, четкий и нежный тон до конца, таким образом, чтобы тон составляет более 10%! Для содействия использованию уровня 2, сначала используйте оригинальный импорт средней мощности Toshiba в трубу 2CA1837/2SC4793, чтобы продвигать пару TTC5200/TTA1943, затем Высокая мощность в трубке push 11 пар TTC5200/TTA1943 параллельного выхода! На этой плате используется оригинальная подходящая трубка, обеспечивающая высокую устойчивость к высоковольтному и току, что обеспечивает хороший эффект и амортизирует динамик!

На печатной плате схема толщиной 1,6 mmFR-4 Высокая-класс двухсторонняя плата, металлическая пленка сопротивление является 1% Тайвань импортирует высокой точности ошибки сопротивления, небольшой постоянной ёмкости, универсальный конденсатор все оригинальные постоянной ёмкости, универсальный конденсатор муфта конденсатор с алюминиевой крышкой. Пластина принимает на себя дополнительные стрессовые материалы, после многократного тестирования и получения результатов. Дизайн цепи является разумным, макет и проводка обратите внимание на опрятный и красивый, Обратите больше внимания на соотношение пола и шума, уровень шума нулевой! Чистое и милое качество звука, великолепные детали. Пожалуйста, будьте уверены, что купите этот кусок поклонников Taobao: небольшой объем может быть трудно толчок Hivi бас-гудок, чтобы сделать! Пусть вы сжигаете it up!

Плата усилителя мощности имеет низкий уровень искажений, низкий уровень шума, сопротивление высоковольтному напряжению, бесшумное переключение машины, защита от перегрева, защита от перегрузки, защита от короткого замыкания на выходе. Контурный дизайн является более совершенным. Очень высокий уровень шума, близкий к динамику, трудно услышать шум!

Напряжение источника питания ассортимент доска очень широкая, И он может надежно работать между двойным 50 в-110 В постоянного тока (рекомендуемое рабочее напряжение голой платы принято как промежуточное значение, постоянный ток двойной 55 вольт, И питание силового трансформатора, конечно, чем больше, тем лучше). Это особенно важно, ценя великолепную динамическую музыку. Это позволит вам действительно понять, в чем задрождается земля, и горы раскачиваются от шока.

Напряжение в использовании: постоянный ток, положительное и отрицательное 50-110 В, для защитной цепи требуется отдельный источник питания (постоянный ток 15-25 в, или переменный ток 12-18 в), для того чтобы использовать большие динамики и мощности, рекомендуется использовать постоянный ток, положительный и отрицательный 90 в (AC double 70). Источник питания должен быть выше 1000 Вт.

Технические параметры:

Выходная мощность 8 Ом: 1500 Вт, 4 Ом: 2500 Вт Частотная характеристика: + 0 дБ/-0,8 дБ (20 Гц ~ 26 кГц)

Общие гармонические искажения: менее 0.3%, 8 Ом, 20 Гц ~ 26 кГц

Отношение сигнал-шум: (20 Гц-25 кГц): взвешивание, полная выходная мощность> 98 дБ

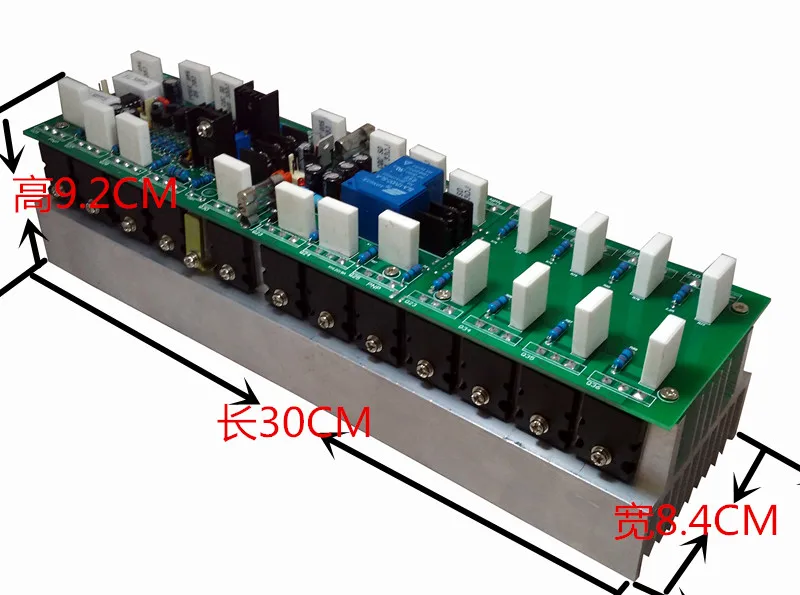

Размеры:

Плата усилителя мощности, длина 300 мм X, ширина 84 мм, высота 92 мм

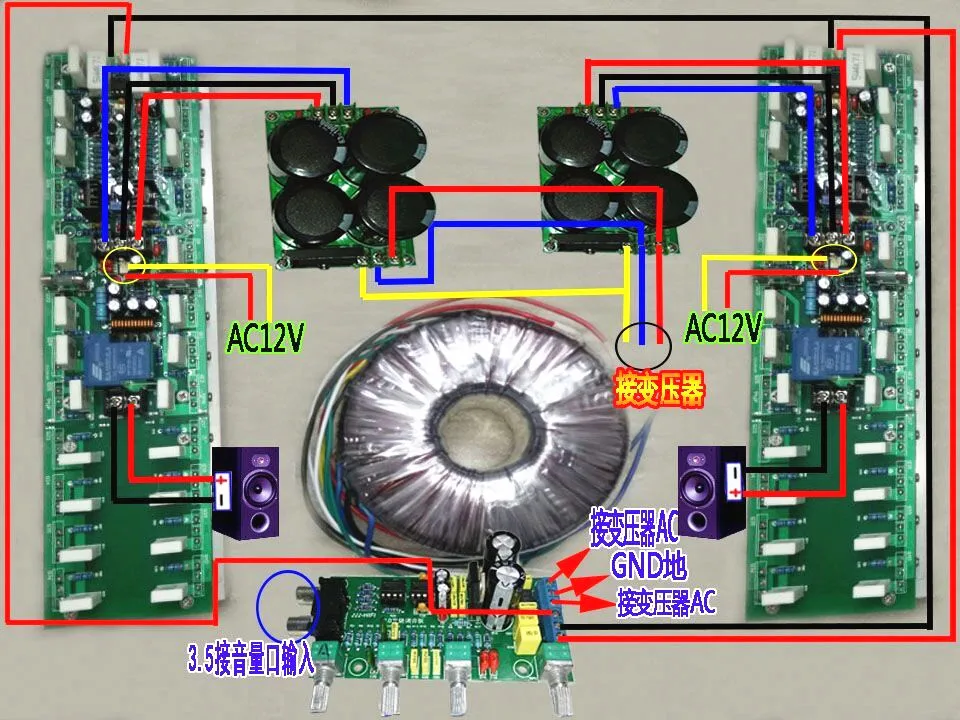

Схема подключения:
