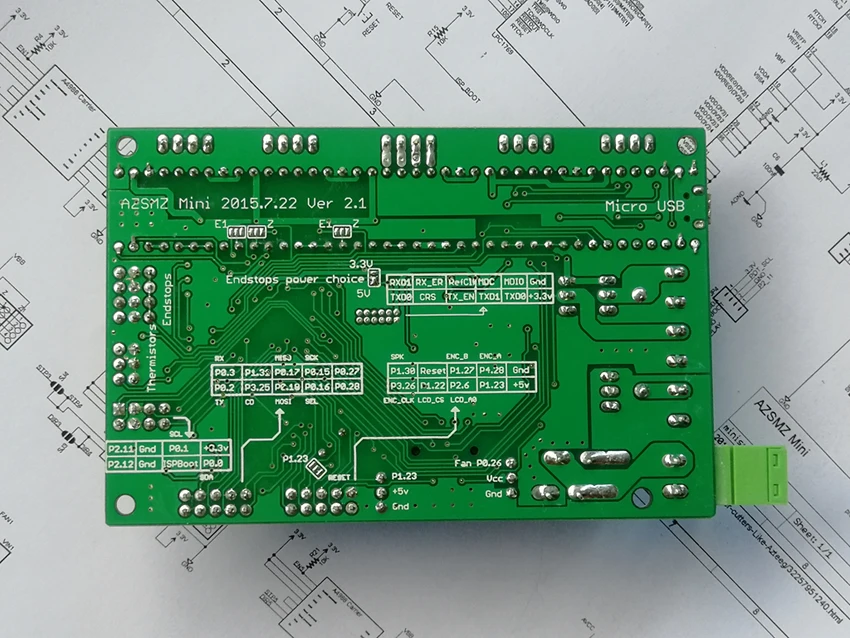

Контроллер на основе ARM 32 битного 3D принтера AZSMZ Mini Ver2.1 станки с ЧПУ лазерные

---

Azsmz МИНИ 2,1

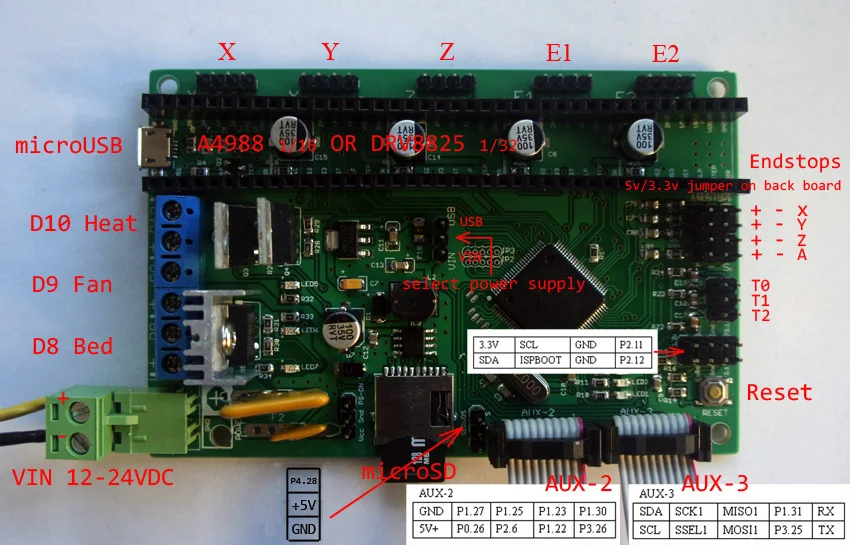

ЭтоНовая версия32 бит ARM для движения контроллер для 3D принтеры, станков с ЧПУ и лазерные резчики. Как Azteeg x5 mini, но отличается от smootieboard работает на LPC17XX на основе прошивки. Мощный 32 бит, NXP LPC1768 ARM chip способен выполнять более быстрые расчеты для более быстрых и плавных движений, не прерывая пот. Компактный и мощный все в одном растворе. Размер платы: 104 мм X 68 м ПродуктСВ СхемаСхема Использование метода сравненияAzteeg x5 мини Примечание: не содержит каких-либоSD карта Особенности: 32BIT NPC LPC1768 ARM процессор. Совместимость с LPC1768 на основе firmeware (smootieware) 5 гнезд драйвера для A4988 (по умолчанию 1/16 микро шаговый) или DRV8825 (по умолчанию 1/32 микро шаговый 1 МОП-транзистор с высоким током для контроля теплового слоя 1 Mosfet для управления Hotend 1 вентилятора Mosfet 4 концевые остановки и 3 входа термистора Высокоэффективный импульсный источник питания с широким входом (5v @ 1A max) Слот карты Micro SD собран в СервоприводИнтерфейс.100% совместимостьС официальной прошивкой smoothhieware. ДобавьтеВентиляторИнтерфейс. Вот ссылка на покупку ЖК-дисплея 12864: Http:/item/3D-printer-smart-controller-SMART-RAMPS-OR-RAMPS-1-4-LCD-12864-LCD-control-panel-green/32213636460.html

ОбразецConfig.txt:

# Примечания не должны превышать 132 символов # Конфигурация модуля робота: общее управление движением g-кодов и нарезка в ходы Default_feed_rate 4000 # частота по умолчанию (мм/минута) для движения G1/G2/G3 Default_seek_rate 4000 # частота по умолчанию (мм/мин) для движения G0 Mm_per_arc_segment 0,5 # дуги разрезаются на сегменты (линии), это длина для # Это сегментами. Меньшие значения означают большее разрешение, # Более высокие значения означают более быстрое вычисление # Mm_per_line_segment 0,5 # линии могут быть разрезаны на сегменты (не полезны с картезианскими # Координаты роботов). Delta_segments_per_second 100 # для deltas только такой же, как в Marlin/Delta, установите до 0, чтобы отключить # И использовать mm_per_line_segment # Arm Конфигурация решения: Cartesian robot. Преобразует мм положения в шаговые положения Arm_solution linear_delta # выбирает решение delta arm Alpha_steps_per_mm 100 # шаги на мм для alpha stepper Beta_steps_per_mm 100 # шагов на мм для бета-шагового Gamma_steps_per_mm 100 # шагов на мм для гамма шагового Arm_length 196,8 # это длина руки от шарнира до шарнира Arm_radius 101,9 # это горизонтальное расстояние от петли до петли # Когда эффектор центрирован # Планировщик конфигурации модуля: посмотрите вперед и ускорение конфигурации Planner_queue_size 32 # не меняйте это, если вы точно не знаете, что делаете Ускорение 3000 # ускорение в мм/секунду. Acceleration_ticks_per_second 1000 # количество раз в секунду скорость обновляется Junction_deviation 0,05 # похож на старые "max_jerk" в миллиметрах, # Более низкие значения означают более тщательную работу, более высокие значения означают # Быстрее и еще больше рывок # Minimum_planner_speed 0,0 # устанавливает минимальную скорость планировщика в мм/сек # Шаговый модуль конфигурации Microseconds_per_step_pulse 1 # длительность импульсов шагового двигателя, в микросекундах Minimum_steps_per_minutes 1200 # никогда не шагайте медленнее этого Base_stepping_frequency 100000 # Базовая частота для шага, выше дает плавное движение # Пределы скорости картезианской оси X_axis_max_speed 30000 # мм/мин Y_axis_max_speed 30000 # мм/мин Z_axis_max_speed 30000 # мм/мин # Шаговый модуль шпильки (порты, и pin-код номера, добавляя "!» на номер будут инвертировать ПИН-кода) Alpha_step_pin 2,0 # Pin для шагового сигнала alpha Alpha_dir_pin 0,5 # Pin для Альфа шагового направления Alpha_en_pin 0,4 # Pin для alpha enable pin Alpha_max_rate 30000,0 # мм/мин Beta_step_pin 2,1 # Pin для Бета шагового сигнала Beta_dir_pin 0,11 # Pin для Бета шагового направления Beta_en_pin 0,10 # Pin для beta enable Beta_max_rate 30000,0 # мм/мин Gamma_step_pin 2,2 # Pin для шагового сигнала gamma Gamma_dir_pin 0,20 # Pin для гамма шагового направления Gamma_en_pin 0,19 # Pin для включения гамма Gamma_max_rate 30000,0 # мм/мин # Конфигурация последовательной связи (скорость передачи по умолчанию до 9600, если не определена) Uart0.baud _ rate 115200 # скорость передачи данных для аппаратного последовательного порта по умолчанию # Конфигурация последовательной связи (скорость передачи данных по умолчанию до 9600, если не определена) Serial.baud_rate 115200 # скорость передачи данных для последовательного порта по умолчанию Second_usb_serial_enable false # это позволяет второму последовательному порту usb (иметь оба pronterface # И Подключение терминала) Leds_disable false # disable использование светодиодов после загрузки конфигурации # Msd_disable true # отключите MSD (USB SDCARD), когда Установите значение true # Disable_msd   Размер Dfu_enable Ложные # Экструдер Модуль конфигурации Экструдер. hotend. Включите true # активировать ли экструдер модуль вообще. Все конфигурации игнорируются, если false Экструдер. hotend.steps_per_mm 506 # шагов на мм для экструдера шагового Экструдер. Hotend.de fault_feed_rate 600 # скорость по умолчанию (мм/мин) для ходов, где движется только экструдер Экструдер. hotend. Ускорение 500 # ускорение шаговый двигатель, как 0,6, произвольных соотношение Экструдер. hotend.max_speed 200 # мм/с Экструдер. hotend.step_pin 2,3 # Pin для экструдера шаг сигнала Экструдер. hotend.dir_pin 0,22 # Pin для экструдера dir сигнала Экструдер. hotend.en_pin 0,21 # Pin для экструдера включить сигнал # Экструдер офсетная печать # Экструдер. hotend.x_offset 0 # x смещение от происхождения в мм # Экструдер. hotend.y_offset 0 # y смещение от происхождения в мм # Экструдер. hotend.z_offset 0 # z смещение от происхождения в мм # Сброс настроек прошивки при использовании G10/G11, это настройки по умолчанию, если они не указаны, необходимо определить для каждого экструдера, если не использовать настройки по умолчанию # Экструдер. hotend.retract_length 3 # retract length in mm # Экструдер. hotend.retract_feedrate 45 # retract fedrate в мм/сек # Экструдер. hotend.retract_recover_length 0 # Дополнительная длина для восстановления # Экструдер. hotend. Retract_recover_fedrate 8 # recover fedrate в мм/сек (должно быть меньше, чем retract fedrate) # Экструдер. hotend.retract_zlift_length 0 # zlift on retract in mm, 0 отключается # Экструдер. hotend.retract_zlift_feedrate 6000 # zlift feedrate в мм/мин (Примечание мм/мин не мм/сек) # Delta_текущий 1,5 # первый экструдер шаговый двигатель тока # Второй пример конфигурации модуля экструдера Экструдер. Hotend2.включите false # активировать ли экструдер модуль вообще. Все конфигурации игнорируются, если false Экструдер. hotend2.steps _ per_mm 140 # шаги на мм для экструдера шагового Экструдер. Hotend2.de fault_feed_rate 600 # скорость по умолчанию (мм/мин) для ходов, где движется только экструдер Экструдер. hotend2.acceleration 500 # ускорение шаговый двигатель, как 0,6, произвольных соотношение Экструдер. hotend2.max _ скорость 50 # мм/с Экструдер. hotend2.step _ pin 2,8 # Pin для экструдера шаг сигнала Экструдер. hotend2.dir _ pin 2,13 # Pin для экструдера dir сигнала Экструдер. hotend2.en _ pin 4,29 # Pin для экструдера сигнала включения # Экструдер. hotend2.x _ смещение 0 # x смещение от происхождения в мм # Экструдер. hotend2.y _ смещение 25,0 # y смещение от происхождения в мм # Экструдер. hotend2.z _ смещение 0 # z смещение от происхождения в мм # Epsilon_текущий 1,5 # второй экструдер шаговый двигатель тока # Лазерный модуль конфигурации Laser_module_enable false # активировать ли лазерный модуль вообще. Все настройки # Игнорируется, если false. # Laser_module_pin 2,5 # этот pin будет PWMed для управления лазером. Только в том случае, P2.0 - P2.5 # Может использоваться, так как лазер требует аппаратного PWM # Laser_module_max_power 0,8 # это максимальный рабочий цикл, который будет применен к лазеру # Laser_module_tickle_power 0,0 # этот рабочий цикл будет использоваться для перемещения, чтобы сохранить лазер # Активный без фактического горения # Laser_module_pwm_pwm_period 20 # это устанавливает частоту pwm как период в микросекундах # Hotend конфигурация контроля температуры Temperature_control.hotend. Включите true # активировать ли этот («hotend») модуль вообще. # Все конфигурации игнорируются, если false. Temperature_control.hotend.thermistor_pin 0,23 # Pin для термистора для чтения Temperature_control.hotend.heater_pin 2,4 # Pin, который контролирует нагреватель Temperature_control.hotend.thermistor EPCOS100K # см # Temperature_control.hotend. beta 4066 # или установите бета-значение Temperature_control.hotend.set_m_code 104 # Temperature_control.hotend.set_and_wait_m_code 109 # Temperature_control.hotend.designator T # # Temperature_control.hotend.p_factor 13,7 # постоянно устанавливайте значения PID после автоматического pid # Temperature_control.hotend.i_factor 0,097 # # Temperature_control.hotend.d_factor 24 # # Temperature_control.hotend.max_pwm 64 # max pwm, 64 является хорошим значением при вождении резистора 12 В с 24 В. # Hotend2 конфигурация контроля температуры Temperature_control.hotend2.включите false # активировать ли этот («hotend») модуль вообще. # Все конфигурации игнорируются, если false. Прочтите 0,24 # Pin для термистора Temperature_control.hotend2.heater_pin 2,7 # Pin, который контролирует нагреватель Temperature_control.hotend2.thermistor EPCOS100K # # Temperature_control.hotend2.beta 4066 # или установите бета-значение # Temperature_control.hotend2.set_m_code 884 # # Temperature_control.hotend2.set_and_wait_m_code 889 # # Temperature_control.hotend2.designator T1 # # Temperature_control.hotend2.p_factor 13,7 # постоянно устанавливайте значения PID после автоматического pid # Temperature_control.hotend2.i_factor 0,097 # # Temperature_control.hotend2.d_factor 24 # # Temperature_control.hotend2.max_pwm 64 # max pwm, 64 является хорошим значением при вождении резистора 12 В с 24 В. Temperature_control.bed.enable накладные # Temperature_control.bed.thermistor_pin 0,25 # Temperature_control.bed.heater_pin 2,5 # Temperature_control.bed.thermistor EPCOS100K # см # Temperature_control.beda. beta 4066 # или установите beta value # Temperature_control.bed.set_m_code 140 # # Temperature_control.bed.set_and_wait_m_code 190 # # Temperature_control.bed.designator B # # Temperature_control.bed.bang_bang false # Установите значение true, чтобы использовать контроль взрыва, а не PID # Temperature_control.bed.hysteresis 2,0 # установите температуру в градусах C для использования в качестве гистерезиса # При использовании bang # Модуль переключателя для управления вентилятором Переключатель. Вентилятор. Включить true # Переключатель. fan.input_on_command M106 # Переключатель. fan.input_off_command M107 # Переключатель. fan.output_pin 2,7 # if fan to D9 set 2,7 или fan1 0,26 Переключатель. fan.output_type pwm # pwm выходной набор с параметром S в input_on_comand # Switch. fan.max_pwm 255 # set max pwm для pin по умолчанию 255 # Switch. misc. Включить true # # Switch. misc.input_on_command M42 # # Switch. misc.input_off_command M43 # # Switch. misc.output_pin 2,4 # # Switch. misc.output_type digital # просто ВКЛ или ВЫКЛ pin # Автоматическое переключение переключателя При указанной температуре. Различные из них могут быть заданы для контроля различных температур и переключения разных параметров # Полезно включить вентилятор или водяной насос для охлаждения hotend # Temperatureswitch. hotend. Включить true # # Temperatureswitch.hotend.de signator T # Первый символ регулятора температуры для использования в качестве датчика температуры для контроля # Temperatureswitch. hotend.switch misc # выберите, какой переключатель использовать, совпадает с именем определенного переключателя # Temperatureswitch. hotend.threshold_temp 60,0 # температура для включения (при подъеме) или выключения выключателя # Temperatureswitch. hotend.heatup_poll 15 # poll heatup с интервалами 15 сек # Temperatureswitch. hotend.cooldown_poll 60 # poll cooldown с интервалами 60 сек # Модуль переключателя для управления шпинделем # Переключатель. Шпиндель. Включить false # # Концевики Endstops_enable true # модуль endstop включен по умолчанию и может быть отключен здесь Delta_homing true # заставляет все три оси дома в одно и то же время, независимо от # Что указано в G28 Alpha_min_endstop nc # Alpha_max_endstop 1,24 ^ # add! Для инвертирования вытяжки, Если переключатель не заземлен Alpha_homing_direction home_to_max # Home up Alpha_max 0 # Beta_min_endstop nc # Beta_max_endstop 1,26 ^ # Beta_homing_direction home_to_max # Beta_max 0 # Gamma_min_endstop nc # Gamma_max_endstop 1,28 ^ # Gamma_homing_direction home_to_max # Gamma_max 237 # Alpha_fast_homing_rate_mm_s 200 # homing feedrates в мм/секунду Beta_fast_homing_rate_mm_s 200 # Gamma_fast_homing_rate_mm_s 200 # Alpha_slow_homing_rate_mm_s 20 # Beta_slow_homing_rate_mm_s 20 # Gamma_slow_homing_rate_mm_s 20 Alpha_homing_retract_mm 5 # расстояние возврата/отскока после дома в мм Beta_homing_retract_mm 5 # разъемная застежка-молния Gamma_homing_retract_mm 5 # разъемная застежка-молния Alpha_trim-5 # программное обеспечение для alpha stepper endstop (в мм) Beta_trim-5 # программное обеспечение для бета-шагового торца (в мм) Gamma_trim-5 # программное обеспечение для гамма шагового торца (в мм) # Endstop_debounce_count 100 # не комментируйте, если вы получаете шум на концах # Дополнительный Z зонд Zprobe. Включите true # set to true, чтобы включить zprobe Zprobe. probe_pin 1,29 ^ # контактный зонд прилагается, если NC удалит! Zprobe. slow_feedrate 5 # мм/сек скорость подачи зонда # Zprobe.de bounce_count 100 # set if noisy Zprobe. Fast_fedrate 100 # move fedrate мм/сек Zprobe. probe_height 5 # сколько выше кровати, чтобы начать зонд # Gamma_min_endstop nc # нормально 1,28. Изменить на nc для предотвращения коллизии, #, Связанный с zprobe, с стратегией выравнивания для использования # Leveling-strategy.delta-calibration.enable true # базовая калибровка Дельта # Leveling-strategy.delta-calibration.radius 100 # радиус зонда # Кнопка паузы # Pause_button_enable true # кнопка паузы enable # Pause_button_pin 2,12 # кнопка паузы. По умолчанию является P2.12 # Kill_button_enable false # set to true, чтобы включить кнопку kill # Kill_button_pin 2,11 # kill button pin. По умолчанию такая же, как кнопка паузы 2,12 (2,11-еще один хороший выбор) # Панель Панель. Включите true # set to true, чтобы включить код панели Панель. С ЖК-дисплеем Viki2 # St7565_glcd Панель. spi_channel 0 # spi channel для использования; GLCD EXP1 Pins 3,5 (MOSI, SCLK) Панель. spi_cs_pin 1,22 # spi чип выбор; GLCD EXP1 Pin 4 Панель. a0_pin 2,6    Панель. encoder_a_pin 4,28! ^ # кодер; GLCD EXP2 pin 3 Панель. encoder_b_pin 1,27! ^ # кодер; GLCD EXP2 pin 5 Панель. click_button_pin 3,26! ^ Панель. buzz_pin 1,30 # Panel. pause_button_pin 1,23! ^ # kill/pause ; GLCD EXP2 Pin 8 Панель. Заднего хода -1 шт. Панель. external_sd true # Установите значение true, если на панели есть дополнительная sdcard Панель. external_sd.spi_channel 0 # set spi channel sdcard включена Панель. external_sd.spi_cs_pin 0,16 # набор чипов spi выберите для sdcard Панель. external_sd.sdcd_pin 3,25! ^ # sd-сигнал обнаружения (Установите в nc, если sdcard не обнаруживается) # Panel. button_pause_pin 2,10! ^ # kill/pause ; GLCD EXP2 Pin 8 # Panel. button_pause_pin 1,23! ^ # kill/pause ; GLCD EXP2 Pin 8 # Panel. back_button_pin 1,23! ^ # Кнопка возврата; GLCD EXP2 Pin 8 или Панель. Контраст 19 # Контакты, используемые с другими панелями # Панель. up_button_pin 0,1! # кнопка вверх при использовании # Panel. down_button_pin 0,0! # кнопка вниз при использовании # Panel. click_button_pin 1,22! # нажмите кнопку, если используется Панель. menu_offset 0 # некоторые панели понадобится 1 здесь Панель. encoder_resolution 4 Панель. alpha_jog_feedrate 6000 # x пробежка федрат в мм/мин Панель. beta_jog_feedrate 6000 # y jogging feedrate в мм/мин Панель. gamma_jog_feedrate 6000 # z jogging feedrate в мм/мин Панель. hotend_temperature 185 # temp для установки hotend_temperature при выборе Панель. bed_temperature 60 # temp для установки кровати, когда выбран Предварительный нагрев # Пример пользовательской записи меню, которая появится в пользовательской записи. # NOTE _ преобразуется в пробел в меню и командах, | Используется для разделения нескольких команд Custom_menu.power_on.enable true # Custom_menu.power_on.name Power_on # Custom_menu.power_on.command M80 # Custom_menu.power_off.enable true # Custom_menu.power_off.name Power_off # Custom_menu.power_off.command M81 # Custom_menu.fan_on.enable true # Custom_menu.fan_on.name Fan_on # Custom_menu.fan_on.command M106 # Custom_menu.fan_off.enable true # Custom_menu.fan_off.name Fan_off # Custom_menu.fan_off.command M107 # # Требуется только на гладкой доске Currentcontrol_module_enable накладные # Return_error_on_unhandled_gcode накладные # # Модуль переключателя для управления Сервоприводом Переключатель. Сервопривод. Включить true # Переключатель. Сервопривод. input_on_command M280 # M280 S7.5 будет промежуточным Переключатель. servo. Input_off_comm281 # такой же, как M280 S0 0% рабочий цикл, эффективно выключается Переключатель. Сервопривод. output_pin 1,23 # должен быть PWM способным контактом Переключатель. Сервопривод. output_type hwpwm # H/W pwm выходной набор с параметром S в input_on_comand # Switch. servo.pwm_period_ms 20 # установить период до 20 мс (50 Гц) по умолчанию 50 Гц
