Термостат ST3012 220 В 12 24 двойной цифровой регулятор температуры 10 А переключатель

Термостат ST3012 220 В 12 24 двойной цифровой регулятор температуры 10 А переключатель

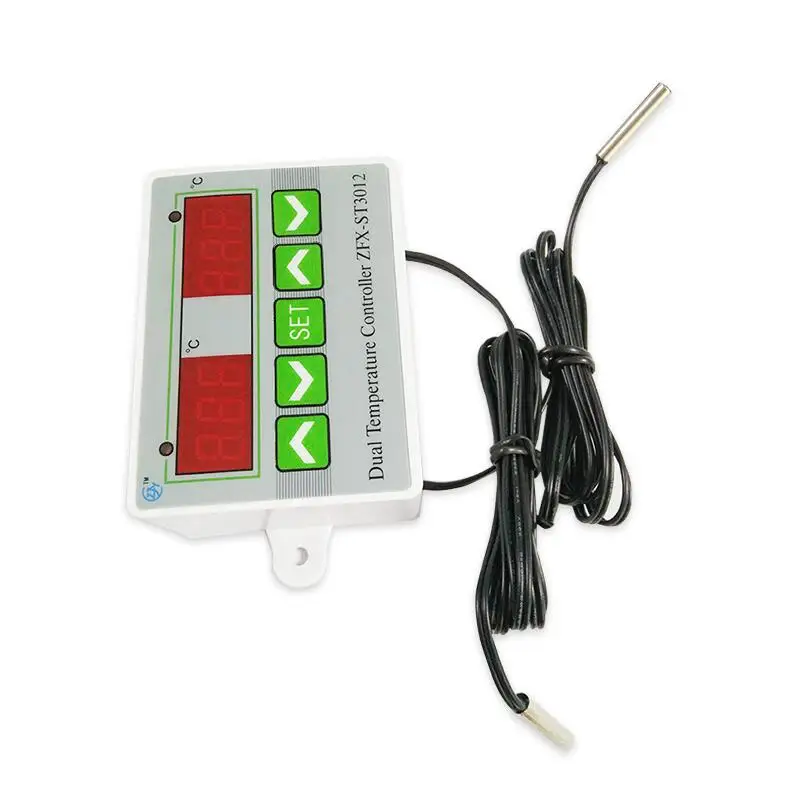

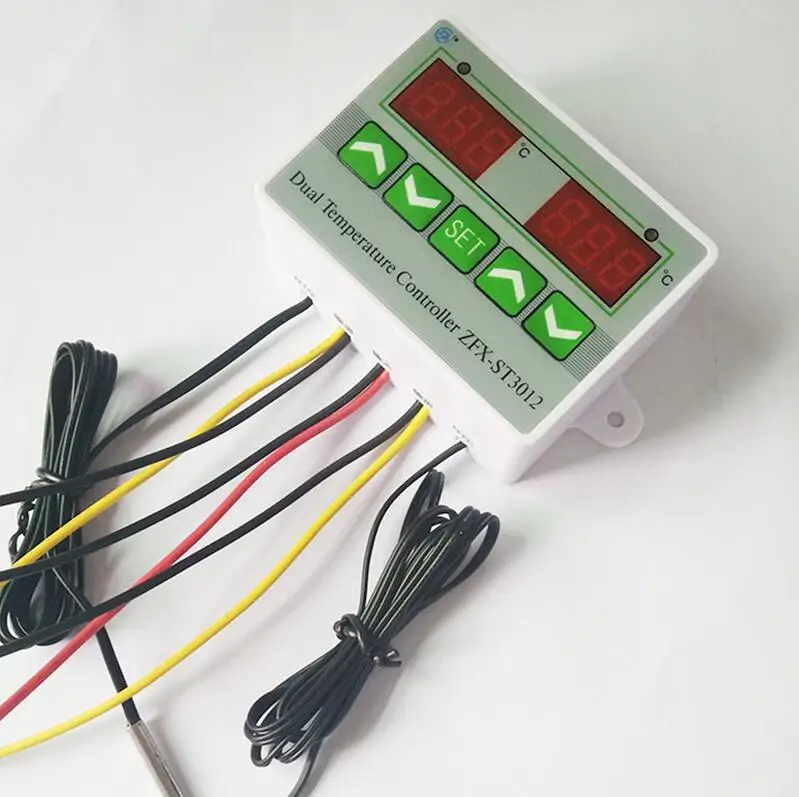

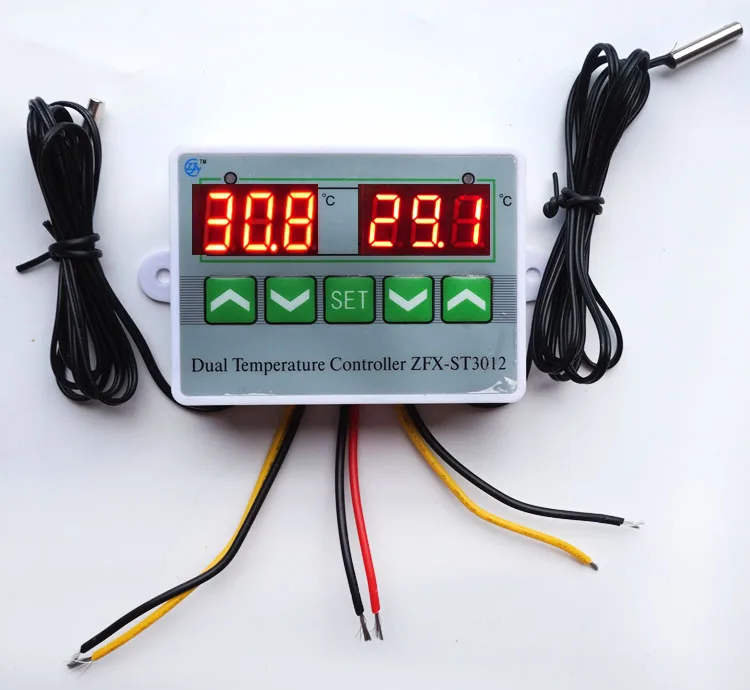

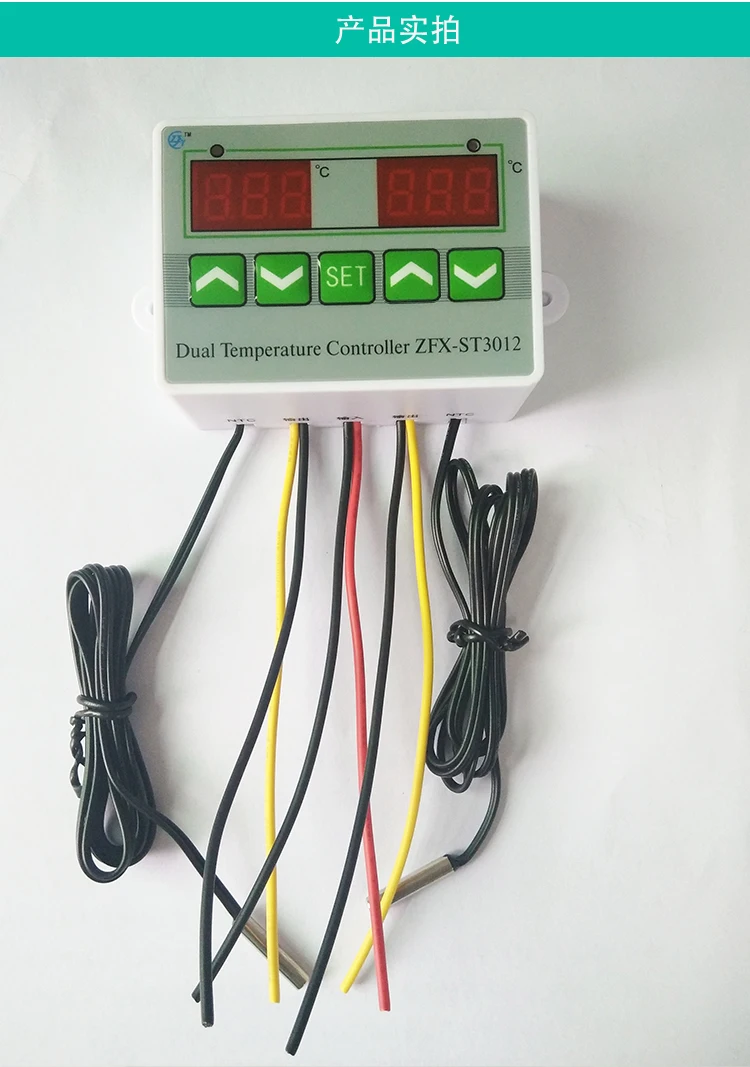

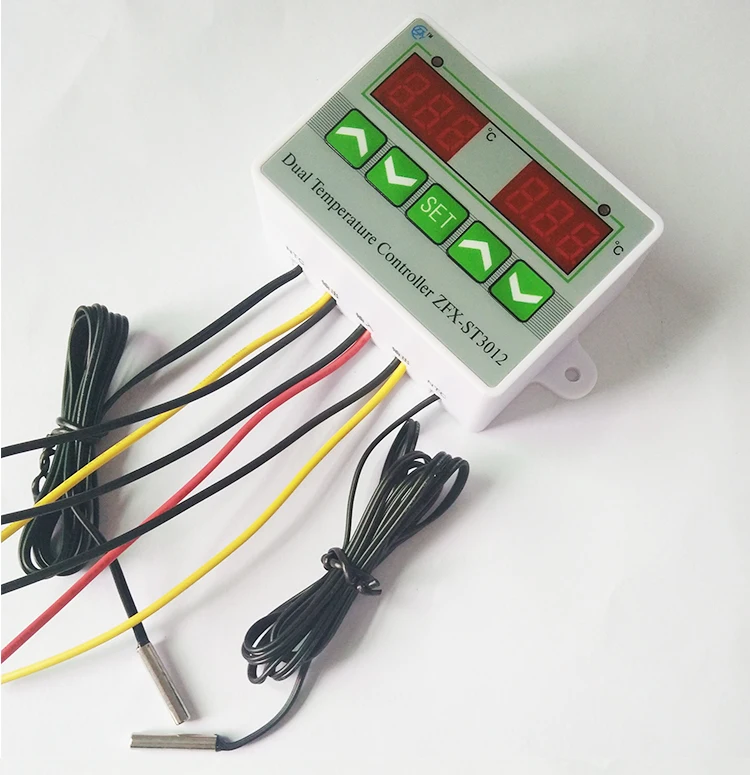

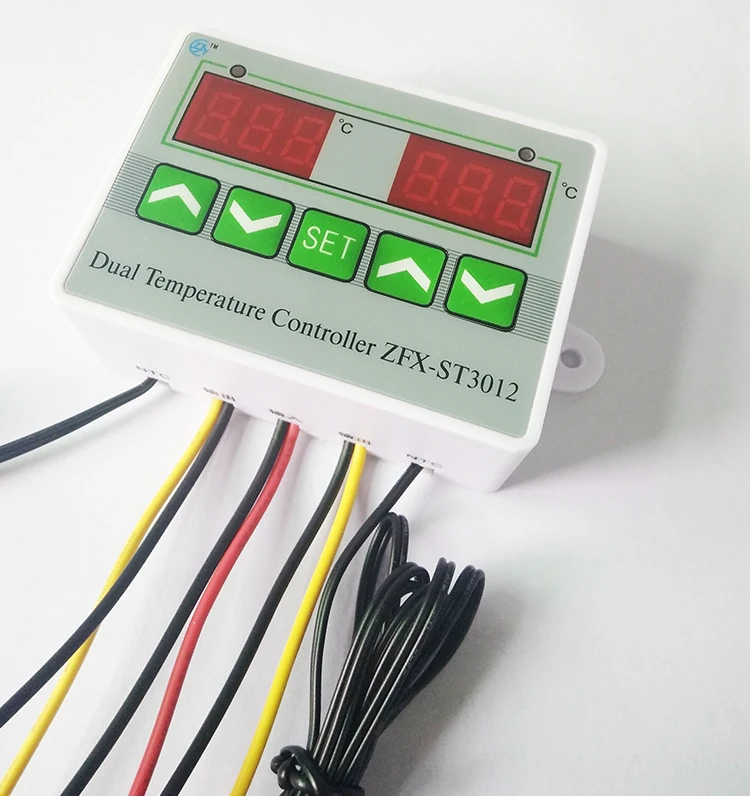

Это двойной дисплей и двойной регулятор температуры, он может управлять охлаждением или нагревом двух продуктов, Метод настройки одинаковый с левого и правого.

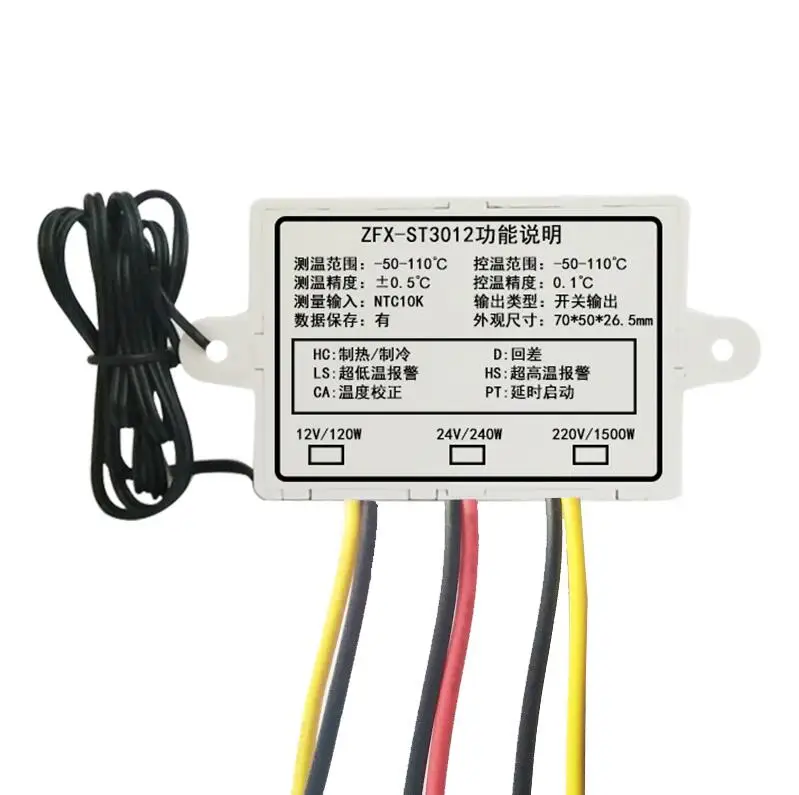

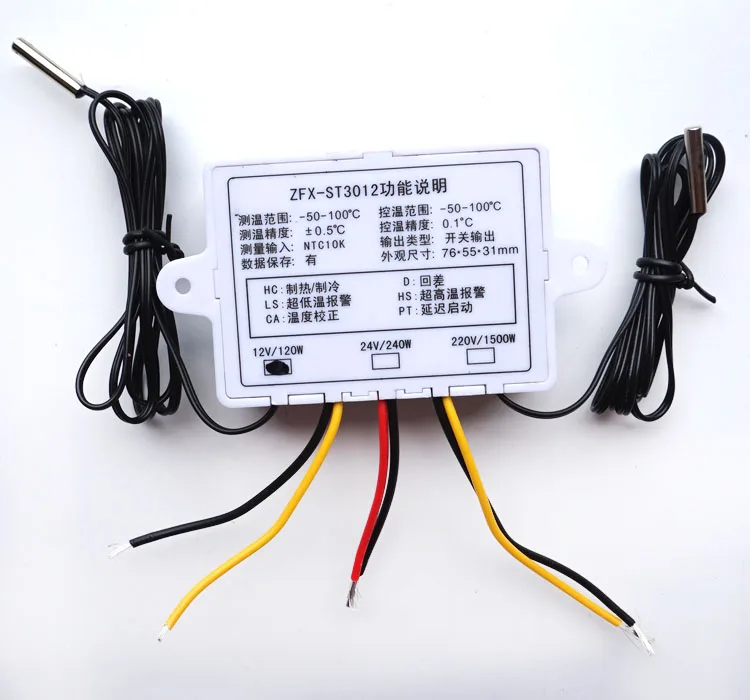

* Технические параметры.

Диапазон контроля температуры:-50 ℃ ~ 110 ℃

Температура погрешность измерений: ± 0,5 ℃

Модель датчика: ntc(10K/3435)

Точность управления: DC12V/DC24V/AC110V ~ 230V (можно выбрать)

Рабочий ток: MAX200Ma

Релейный контактный ток: AC5A/220 В

Сохранение даты: доступно.

Рабочая температура: 0 ℃ ~ 50 ℃

Температура хранения:-10 ℃ ~ 60 ℃

Метр Длина: 90 мм (Д) * 60 мм (Ш) * 26,5 мм (H)

Размер отверстия: 70 мм (Д) * 50 мм (В) л

Длина распределительного щупа-1 м, размер щупа: Φ4 мм * 20 мм

* Описание кода меню

1. Установите температуру левого контроля

Нажмите на кнопку «SET», а левый экран мигает. Нажмите кнопку «вверх» и «вниз» для регулировки диапазона температур, нажмите правой кнопкой «вверх» или «вниз», чтобы сохранить выход.

1. Установите правильный контроль температуры

Нажмите дважды «установленная» плата и правильный экран мигает, нажмите «вверх» и «вниз» клавишная панель для регулировки температуры, нажмите правой «вверх» и «вниз» (любой из них) для сохранения после этого выхода.

Время запуска и остановки

В режиме ожидания электрическое нажатие «SET» один раз, запуск времени, Попеременный экран.

Нажмите на кнопку «SET», три секунды, чтобы включить настройки параметров управления.

Нажмите ▲или board клавишная панель, выберите «Настройка меню». Затем снова нажмите SET key board, чтобы перейти в соответствующее состояние настройки параметров управления, нажмите ▲или ▼ key board, чтобы отрегулировать параметры, которые необходимо изменить. Нажмите кнопку «SET», чтобы выйти из системы после настройки, или выйти из системы с задержкой на 6 секунд.

◆Вентилятор охлаждения. Нагрева Настройка режима n/a

Нажмите кнопку «SET» менее 3 секунд, вокните на дисплей в меню, код «HC» отображается на экране, нажмите «set», чтобы открыть режим работы. Для настройки параметров нажмите «▲» или «▼». «С» означает режим охлаждения, «H» означает режим нагрева.

◆Функция разницы в возврате товара;

Максимальная температура была ограничена, а разница в возврате между запуском и закрытием вниз.

◆Параметры разницы при возврате товара.

Нажмите кнопку «SET» менее 3 секунд, вокните на дисплей меню, нажмите «SET» или «▼», чтобы изменить код до тех пор, пока экран не отобразится «D», нажмите на клавиатуру «SET», чтобы отобразить значение разницы в возврате. Снова нажмите на клавиатуру «▲» и «▼», чтобы изменить параметры.

◆Температура функция коррекции

Когда есть отклонения между температурой измерения и стандартной температурой. Значение измерения машины и стандартная температура, можно настроить под функцию коррекции температуры. Температура После коррекции = температура перед коррекцией + значение коррекции (значение коррекции может быть положительным, отрицательным и нулевым)

◆Настройка коррекции температуры.

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «SET» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «CA», нажмите «установить», дисплей клавиатуры, значение коррекции температуры, нажмите «▲» и «▼», чтобы снова настроить параметры.

◆Функция защиты от задержки:

Нажмите на клавиатуру «SET» менее 3 минут. Войти в меню дисплея. Нажмите на клавиатуру «▲» или «▼», чтобы отрегулировать Код до тех пор, пока экран не отобразится «PT», нажмите «SET», отображенная клавиатура, настройка защиты от задержки, снова нажмите на клавиатуру «▲» и «▼», чтобы изменить параметры.

◆Ультра-Температурная сигнализация

Если измерение температуры ⑤ контроль температуры + реле сигнализации Ач приведено в движение, регулятор температуры тревожный, дисплей С попеременным отображением «H» и температуры в настоящее время. Затем нажмите на любой клавиатуры, чтобы остановить сигнал тревоги и выключить сигнал тревоги

◆Ультра-Температурная сигнализация

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «▲» или «▼», чтобы отрегулировать Код до тех пор, пока не отобразится экран «HS». Нажмите на клавиатуру «set», отображающую установленное значение ультратемпературы, нажмите кнопку «▲» или «▼» снова, чтобы отрегулировать параметры, настроить «HS как «0», вы можете выключить функцию будильника.

◆Ultralow функция сигнализации температуры

Измерение температуры <реле сигнализации с контролем температуры LS,

Регулятор температуры, оповещение. Дисплей С попеременным дисплеем, ing «L» и настоящей температурой, нажмите любой клавиатуры и выключите релейный выход.

◆Ultralow настройка температуры сигнализации

Нажмите на клавиатуру «SET» менее 3 секунд, вокните на дисплей меню, нажмите «▲» или «▼», чтобы отрегулировать Код до тех пор, пока не отобразится экран «LS», нажмите на клавиатуру «SET», чтобы увидеть установленное значение сверхвысокой температуры, нажмите кнопку «set» или «▼», чтобы снова настроить параметры, Установите «LS» как «0», вы можете выключить функцию будильника.

Статус индикатора светильник в представлении.

Зеленый цвет означает рабочий индикатор светильник, зеленый светильник длинный яркий означает, что состояние охлаждения или нагрева. Красный светильник, мерцающий, означает задержку запуска, и имеет функцию настройки. Красный светильник, длинный, яркий, означает состояние установки.

Нажмите «SET» 3 секунды, чтобы перейти в высококлассную систему настройки меню. Во время настройки нажмите на клавиатуру «▲» или «▼», чтобы выбрать меню, которое необходимо изменить. Затем нажмите на клавиатуру «SET» и снова впишитесь в режим настройки связанных параметров контроллера, нажмите кнопку «SET» или «▼», чтобы отрегулировать параметры контроллера, которые необходимо изменить, извлекается нажатием кнопки «SET» Клавиатура после регулировки. Контроллер температуры автоматически перезапуск.

Помехи Дисплей.

1. Когда датчик отключен, экран показывает «LLL»
2. Когда датчик обнаруживает температуру ниже диапазона измерения, экран показывает EEE"
3. Когда датчик обнаруживает температуру выше, чем диапазон измерения, экран показывает "HHH"

7. Внимание!

◆ Подключить к правильному рабочее напряжение, машина обычных рабочих в пределах ± 10% Стандартное входное напряжение

◆Подсоедините к электрической нагрузке меньше, чем Максимальная управляющая мощность регулятора температуры. Если превышает, пожалуйста, используйте с контактором переменного тока.

◆Подключите к правильному источнику питания, нагрузке, датчику, контроллеру температуры, который будет поврежден после подключения к неправильному проводу.

• Пожалуйста, не проводите параллельное подключение датчика и провода питания.

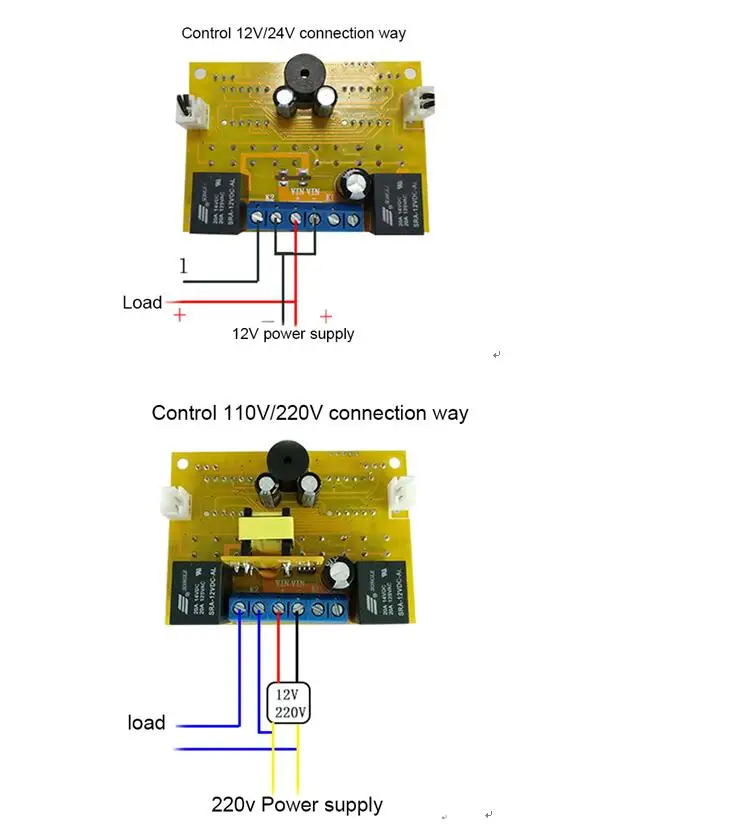

Примечание: способ подключения 12 В/24 В/220 В одинаковый, для соединения 12 В/24 В необходимо проводить различия между положительным и отрицательным полюсом.
