1. Описание:

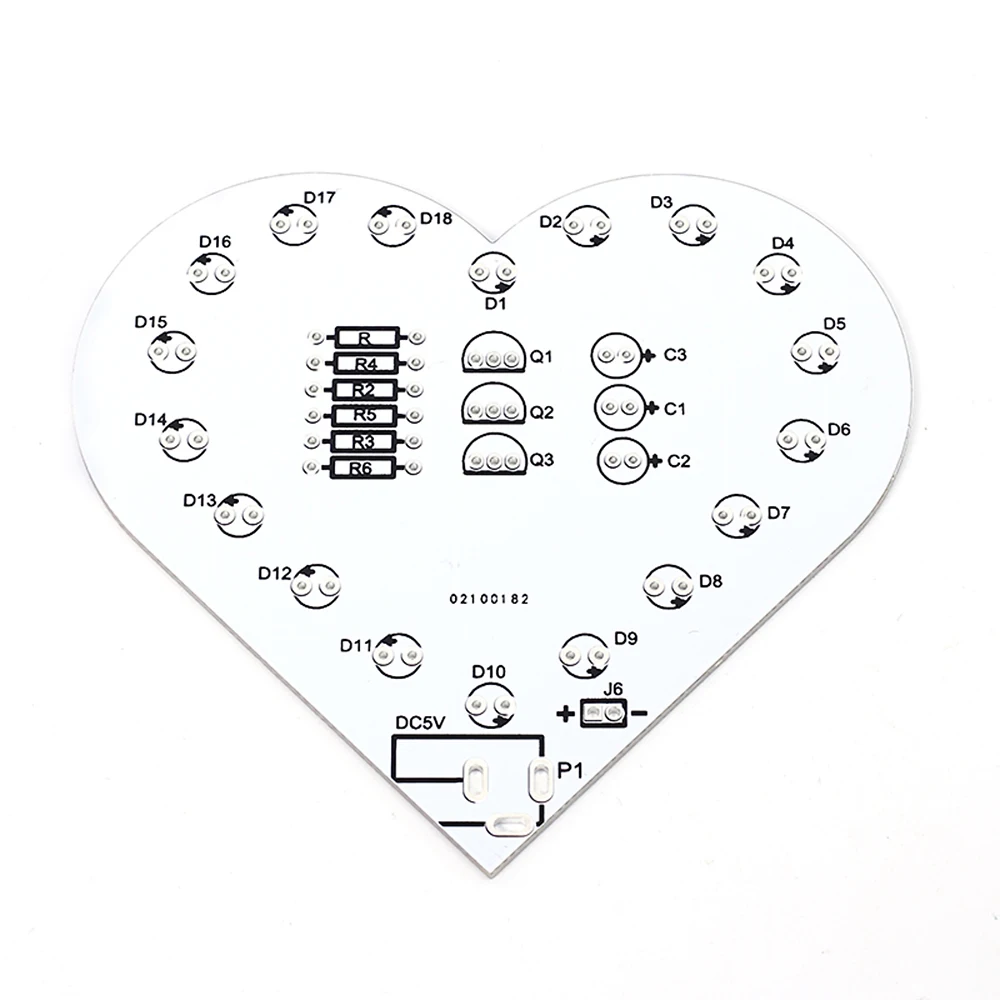

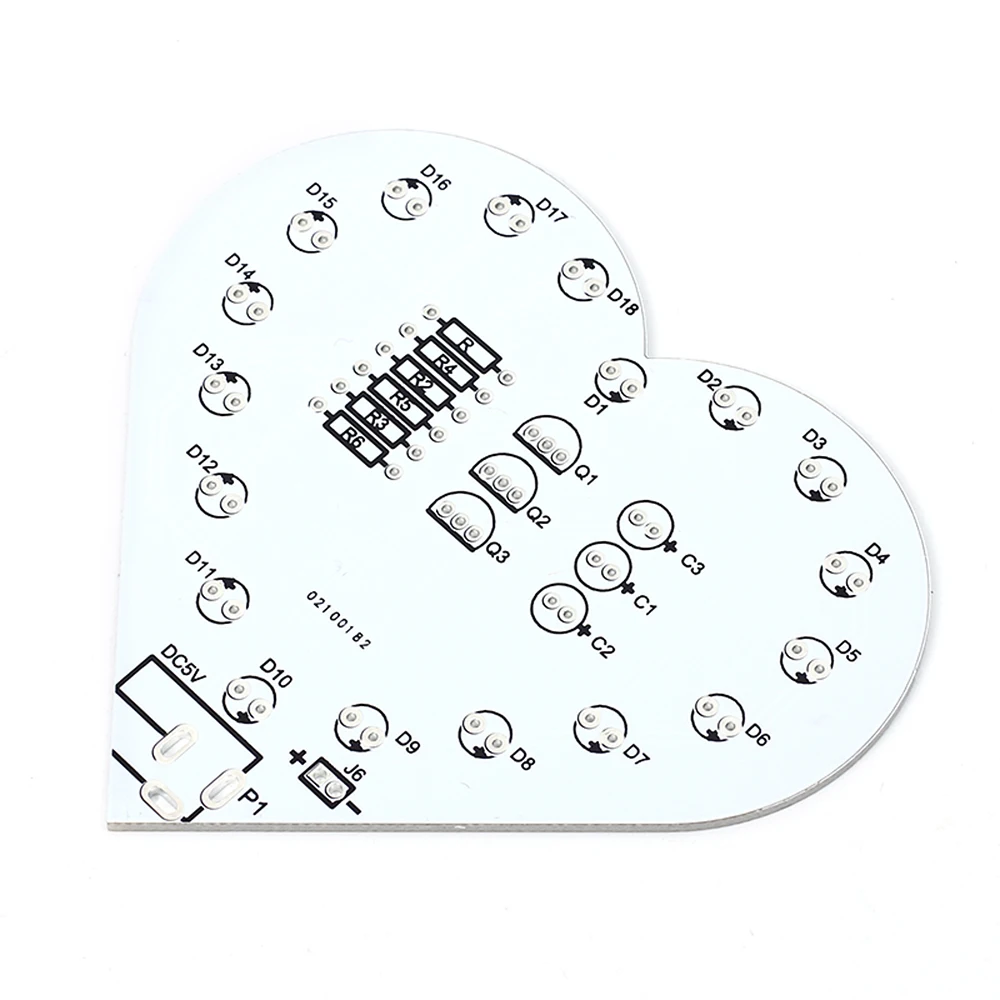

Это разноцветная лампа в форме сердца «сделай сам» с белыми частями. Вы должны припаять его самостоятельно.

2. Параметры:

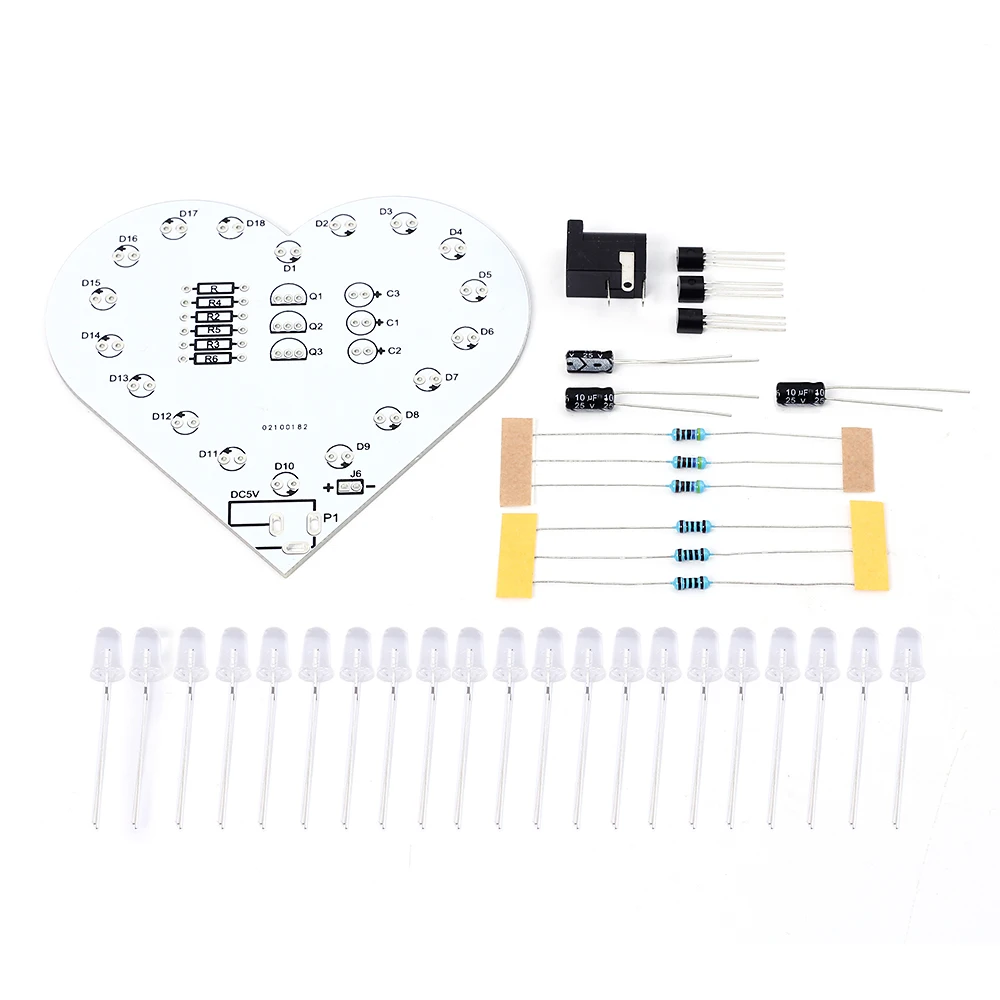

3. Список компонентов:

4. Установка инструментов:

1>. Электрический Железный (мощность лучше всего 40 Вт)
2>. Катушка для припоя (диаметр лучше всего около 0,8 мм)
3>. Количество паяльной пасты или канифоли
4>. Плоскогубцы для ножниц
5>. Компонентная коробка (храните мелкие компоненты)

5. Принцип работы:

Набор содержит 18 разноцветных светодиодов, разделенных на три группы, расположенных в форме сердца. Управляемый цепью триодного осциллятора, узор красного сердца постоянно вращается и светится по часовой стрелке, особенно ночью.

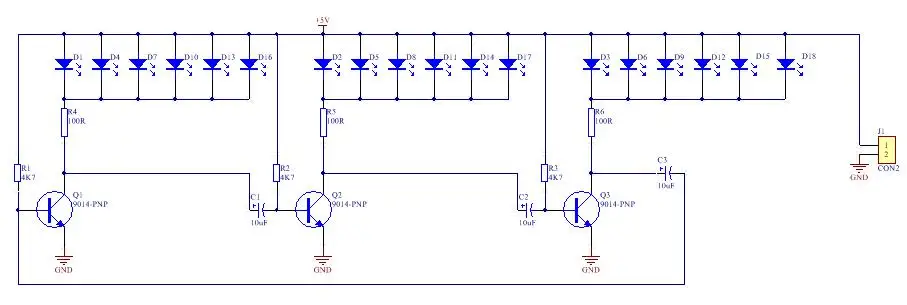

Из схематической схемы видно, что при подключении источника питания 3-5 в 18 светодиодов делятся на 3 группы. 3 прослушивания будут проходить гонку. Но есть различия в компонентах, сначала проводится только один аудио.

Предположим, что Q1 сначала проводится, затем группа LED1 загорается. Когда Q1 включен, его коллекторное напряжение падает, так что Левый конец конденсатора C2 падает, близко к 0 В. Поскольку напряжение на обоих концах конденсатора не может измениться, основание Q2 также подключено к приблизительному 0 В, среза Q2. Группа LED2, которая прикрепляется к коллектору, выходит из строя.

В этот момент Высокое напряжение Q2 увеличивает напряжение коллектора Q3 через конденсатор C3, а Q3 также будет быстро включаться. Группа LED3 загорается.
Таким образом, в период времени, коллектор Q1 и Q3 низкий уровень, две группы LED1 и LED3 освещены, и группа LED2 погаснет. Однако, поскольку источник питания заряжает C2 через резистор R2, базовое напряжение Q2 постепенно увеличивается. Когда LED2 превышает 0,7 В, Q2 изменяется от светового состояния к включенному, и напряжение коллектора падает, и группа светится. В то же время, коллектор падение напряжения Q2 уменьшает базовое напряжение Q3 через C3. В3 изменение по мере уменьшения напряжения коллектора увеличивается, группа LED3 выходит из строя.
Затем схема следует за процессом, описанным выше, и три группы из 18 светодиодов поворачиваются по очереди. В то же время будут освещены две группы. Эти светодиоды расположены в форме сердца, постоянно мигают и мигают, для достижения эффекта потока дисплея.
