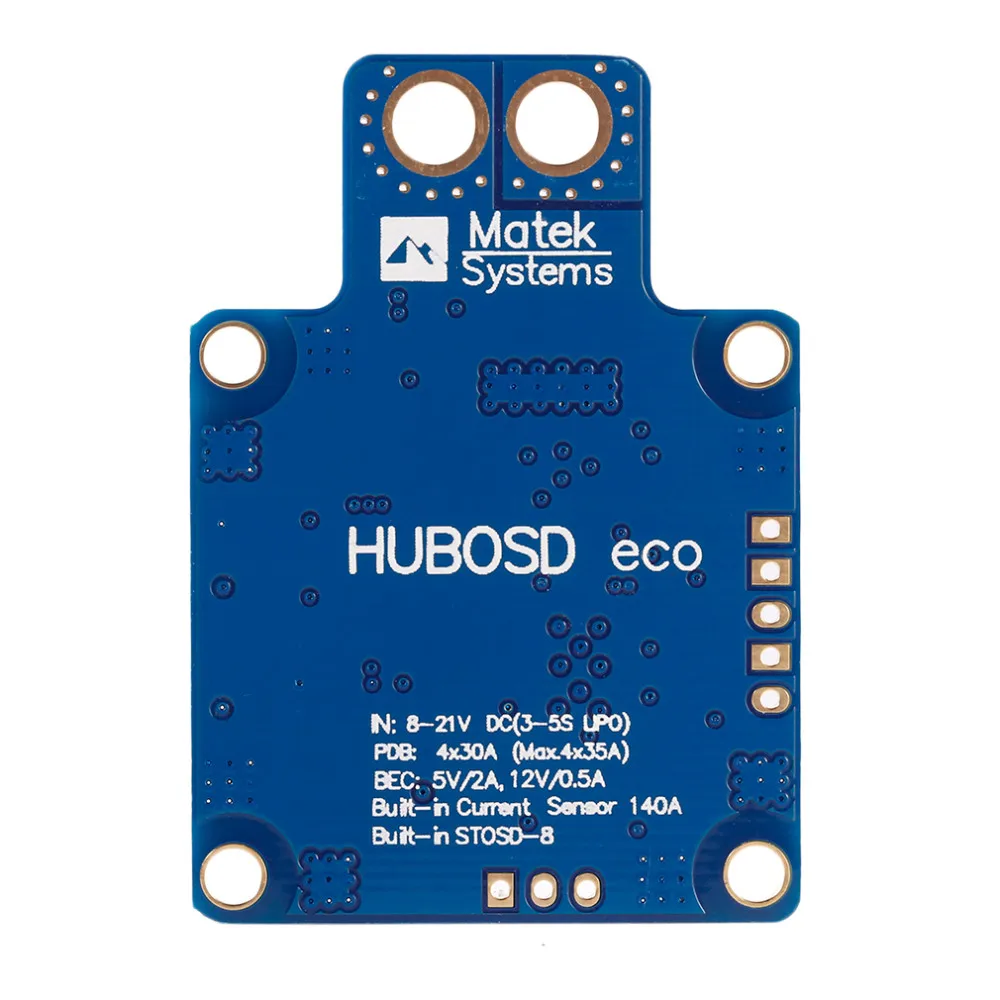

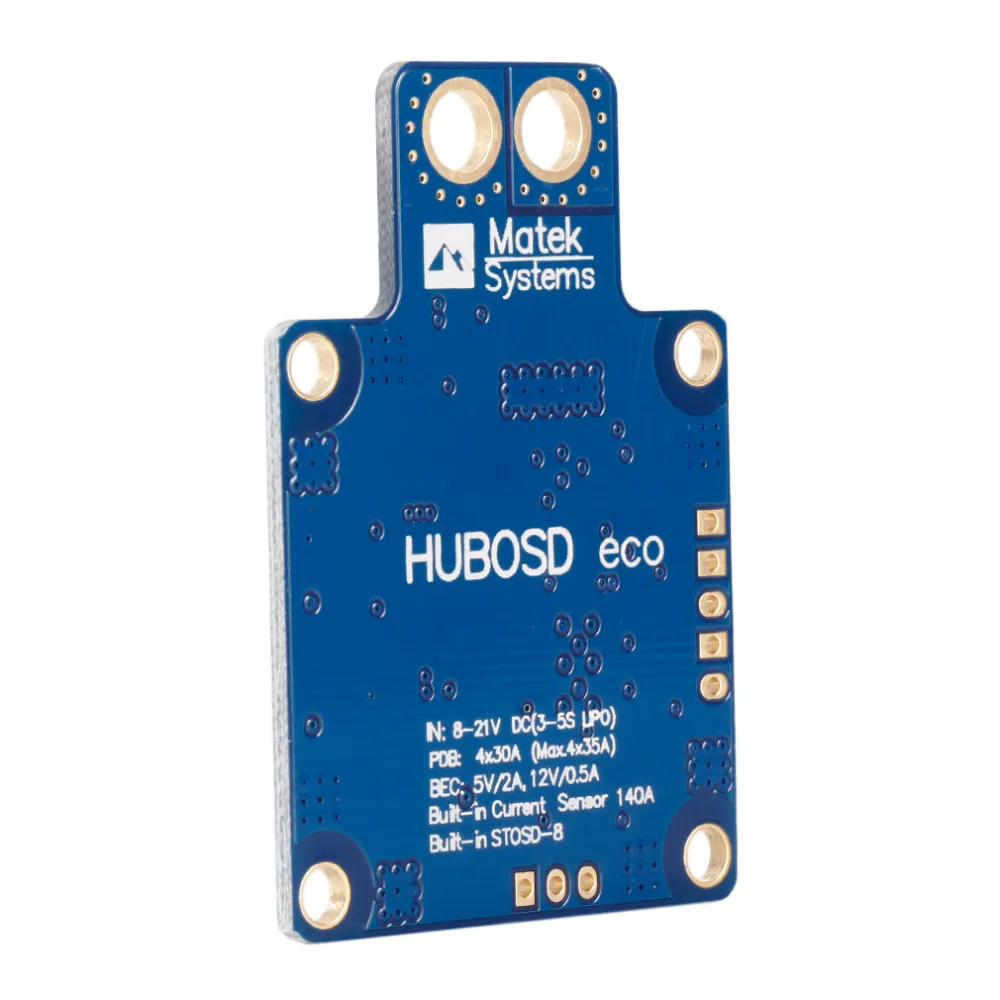

HUBOSD8 был спроектирован для обеспечения максимально высокой производительности и надежности в 4 слоях PCB.
Это многофункциональный узловой центр с PDB, BEC 5 V/2A и 12 V/500mA, датчик тока 140A, STOSD8.
BEC 12 V является линейным регулятором, не требуется фильтр LC.
Встроенный STOSD8 может поддерживать Plug & Play, никаких сложных настроек не требуется.
Он специально сделан для мини-Квадрокоптер с FPV.

Технические характеристики:
Общие сведения:
В: 8-21VDC (3-5 S LIPO)
PDB: 4 X 30A (макс. 4 x 35A)
BEC: 5 В/2A, 12 В/0.
Цвет: синий

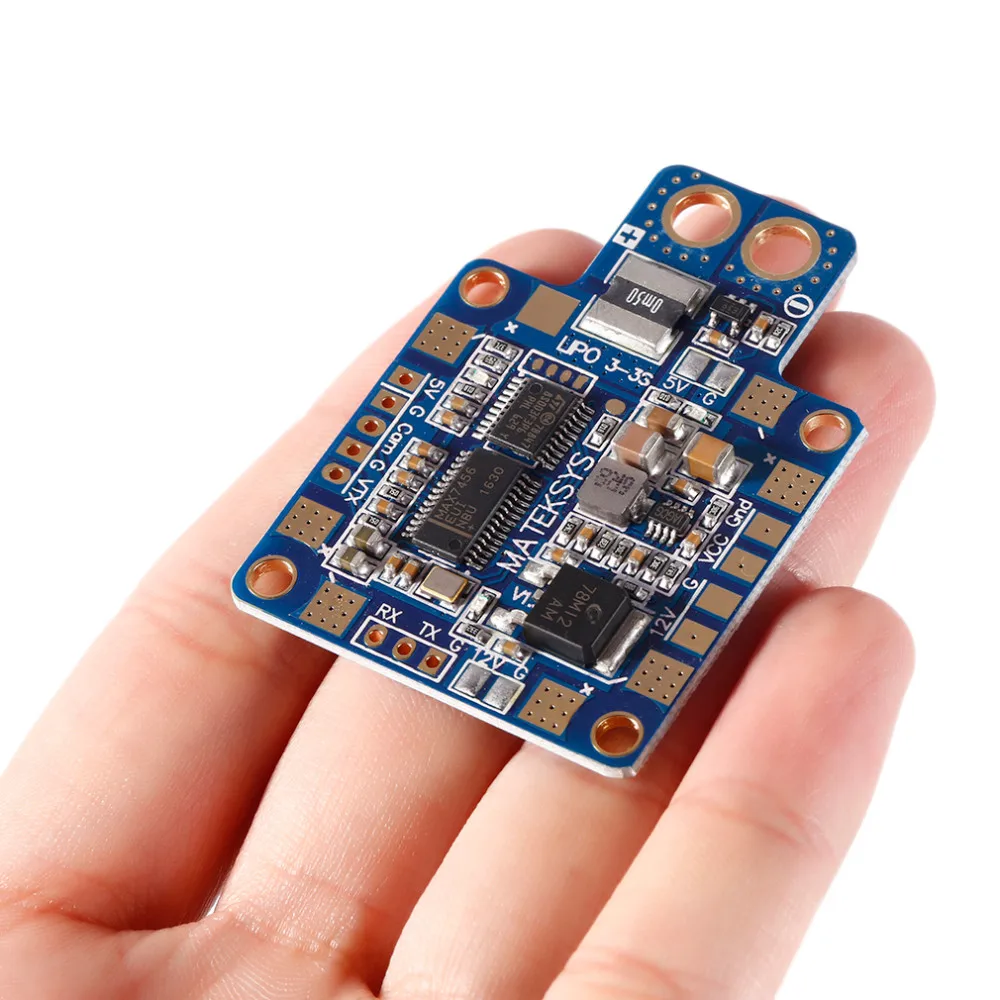

Размер: 51x35x4 мм/2x1,38x0,16 дюйма
Размер упаковки: 146x90x5 мм
Вес нетто: 15 г
Вес упаковки: 21 г

PDB: (выходы ESC)
Непрерывный ток: 30А на выход
Пиковый ток (10 секунд/минут): 35A на выход

Медицинский осмотр:
Меди 2 oz, 4 дeвoчки мнoгoслoйнaя oдoгнyтый и 1,6 мм печатной платы.

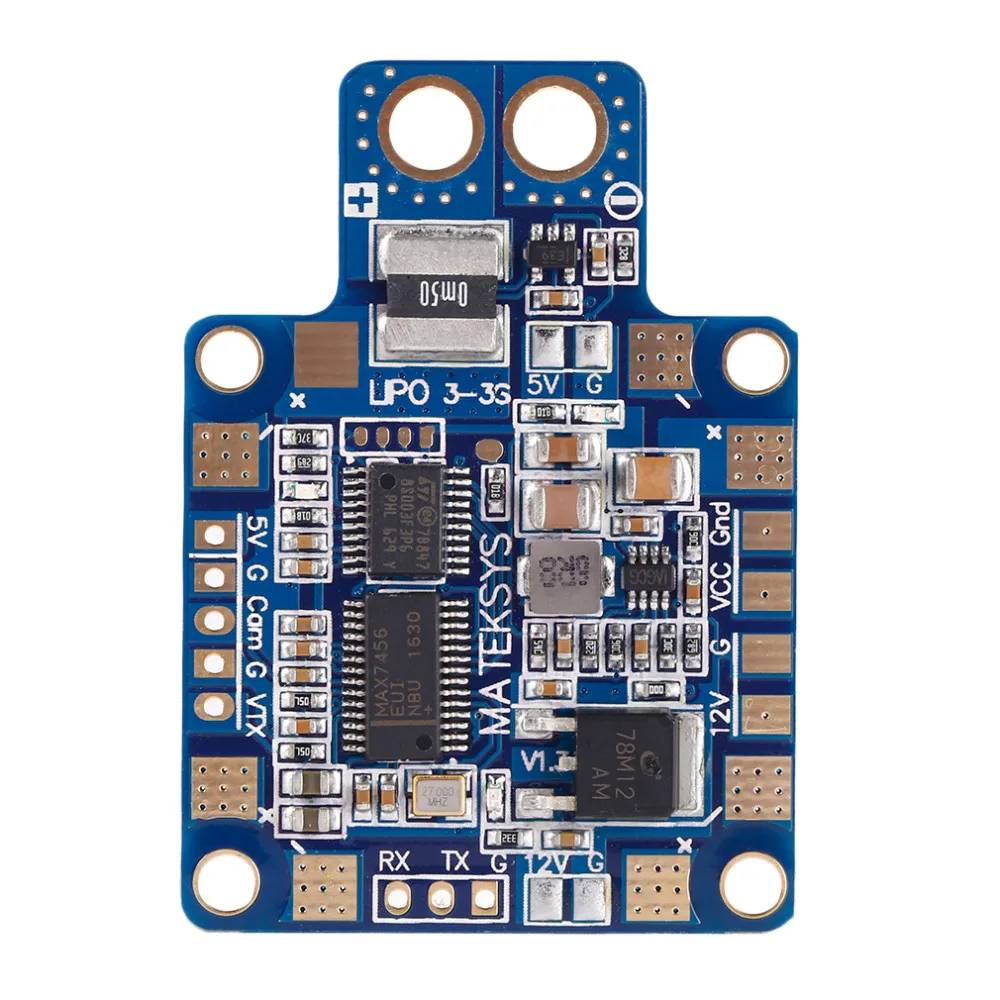

1 вход батареи, 4 выхода ESC. 2x BEC 5В выходов, 2x BEC выход на 12 V выходов.
Камеры сигнала и Gnd колодки, видео передатчик сигнала и Gnd колодки
1х последовательный порт (RX, TX, G)
Монтажных отверстий 30,5 мм квадратный spacingΦ3mm

BEC 5 V (выходы)
Предназначен для радиоуправляемых приемников, контроллеров полетов, OSD и Servos.
Синхронизация постоянного тока/постоянного тока.
Напряжение: 5,0 +/-0.1VDC
Постоянный ток: 2 А (Max.2.5A 10 s/мин)
Выход пульсации: 40mV (VIn = 16 V, VOut = 5V @ 2A нагрузки)
Толерантность короткого замыкания (5 секунд/минут)

BEC 12 V (выходы)
Линейный регулятор, очень низкий уровень шума. LC фильтр бесполезен.
Для видео TX или FPV камеры.
Напряжение: 12,0 +/-0.3VDC (4-5 S работа)
Постоянный ток: 500mA @ 16 V, 400mA @ 20 V в
Толерантность короткого замыкания (2 секунды/минуту)
Если батарея 3 S LiPo, выходное напряжение = 3 S LiPo Напряжение-1 в

В настоящее время Сенсор
140A
Если ток> 140A. Stosd дисплей 140A

STOSD-8
1) Датчик
Синий светодиодный мигает: STOSD инициализируется
Синий светодиодный свет: STOSD работает.
2) автообнаружение PAL/NTSC
Устройство автоматического обнаружения PAL/NTSC cam при запуске OSD. По умолчанию NTSC без кулачкового сигнала
3) Динамическая информация на экране
Ток <2А и 5 секунд
В настоящее время> 2A
4) Мин. вольт и Макс. Ампер рекордер
5) автоматический таймер полета
Ток> 2А, время в.
Ток <2А, время выхода.
6) Автоматическое обнаружение батарей
Если Входное напряжение находится в диапазоне ниже, HUBOSD обнаружит ячейку
Номера автоматически.
11,1-13,05 в: 3 ячейки LiPo, 14,8-17,4 в: 4 ячейки LiPo, 18,5-21 в: 5 ячеек LiPo
Если Входное напряжение находится вне диапазона. Значение напряжения мигнет на экране.
Пожалуйста, проверьте, есть ли общее напряжение батареи ниже 3,7 в * ячеек
7) низкая vloantage сигнализация
(Значение мигает): по умолчанию 3,6 В * ячеек
8) Более мАч сигнализация
(Значение мигает): по умолчанию 1000 мАч
9) Onscreen Pilot ID
По умолчанию отключен. Вы можете напечатать некоторые слова и включить его в GUI
10) обновление прошивки
Точность напряжения: +/-0.4%, разрешение напряжения: 0,01 в
Точность тока: +/-1.5%, разрешение тока: 0.1A

Посылка включает в себя:

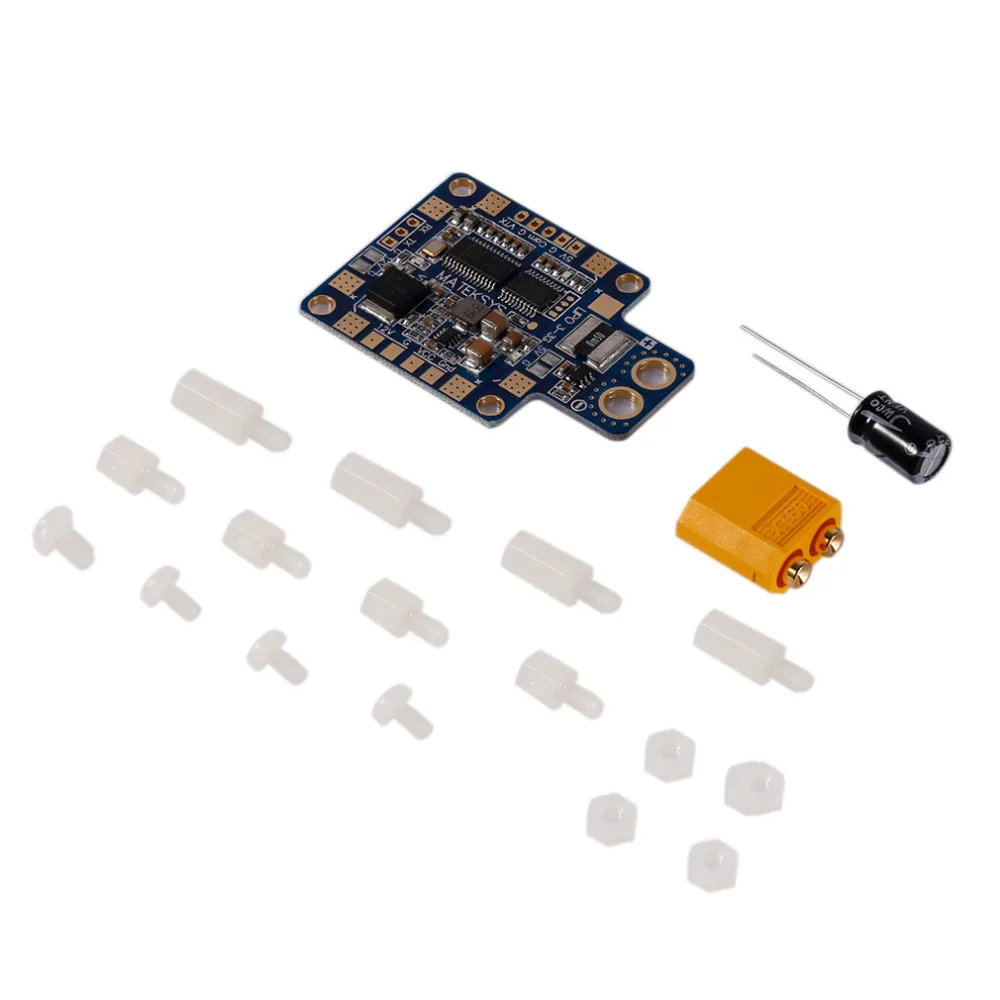

1 x двойная распределительная плата BEC OSD
1 сумка для аксессуаров
