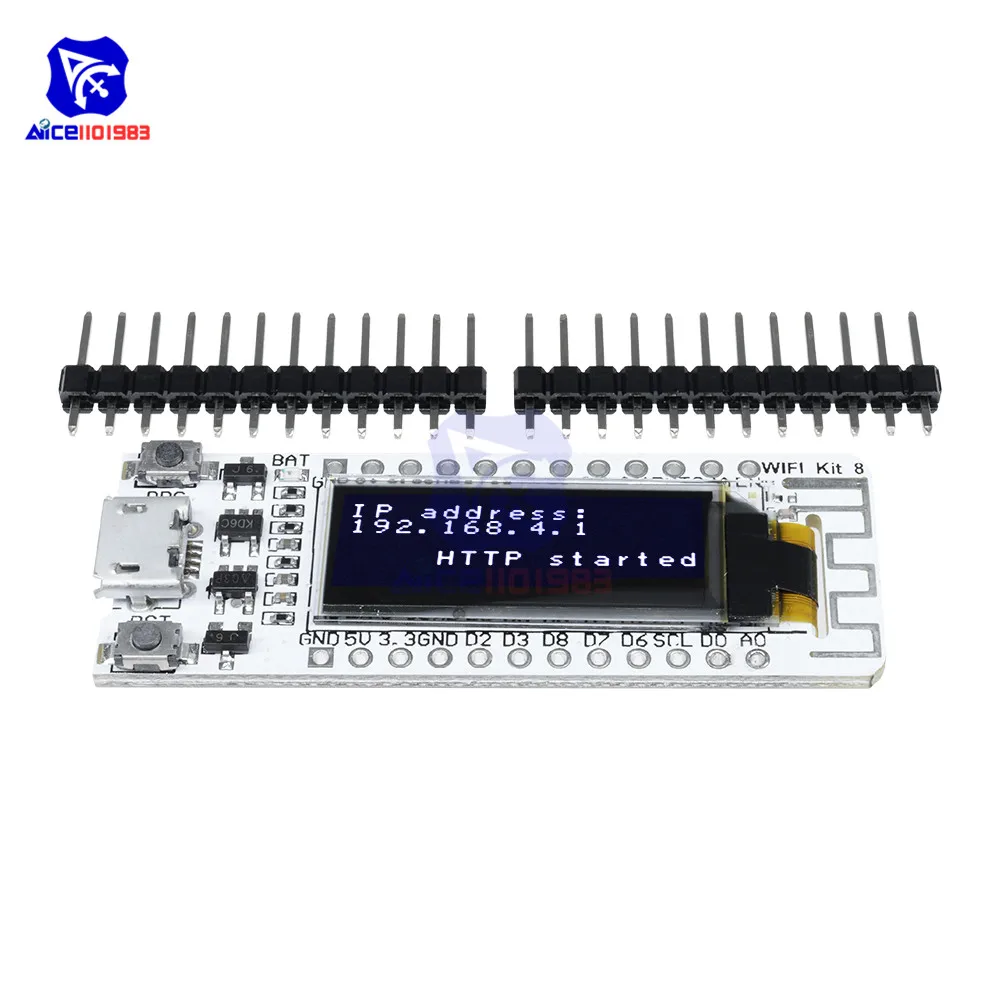

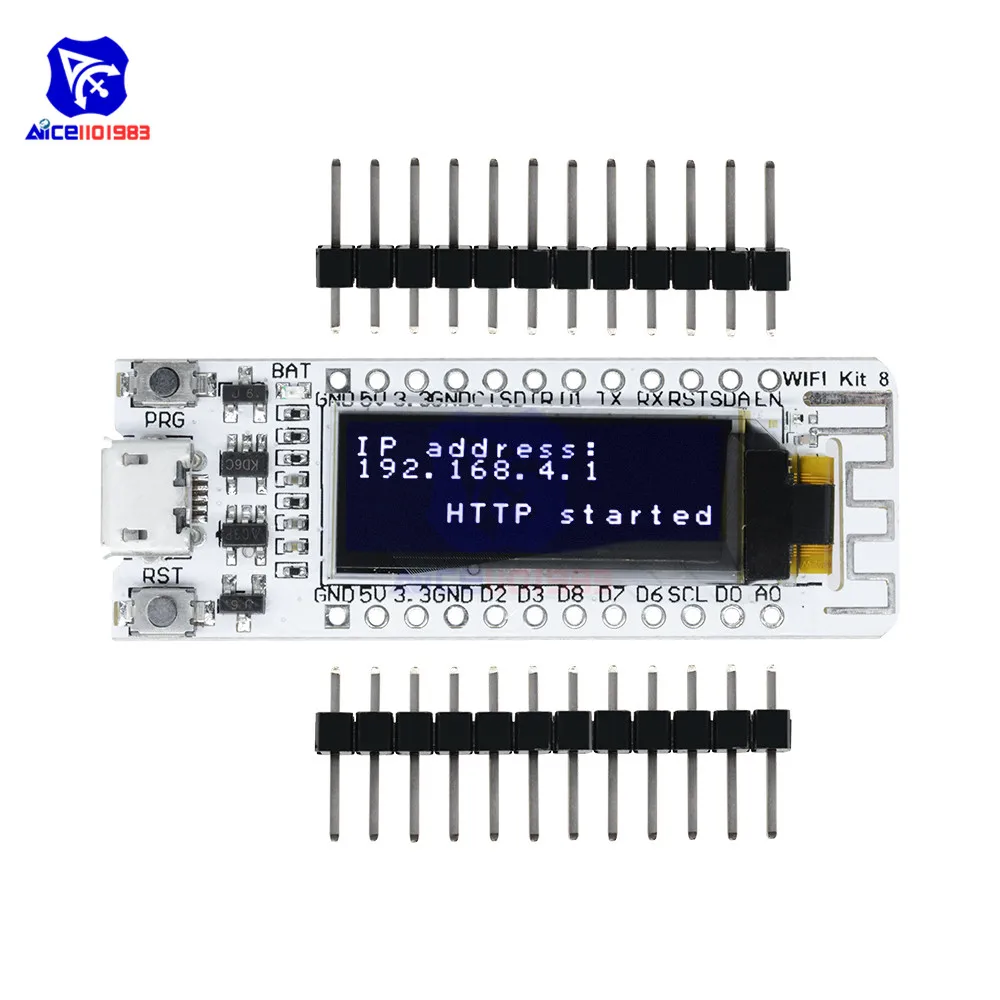

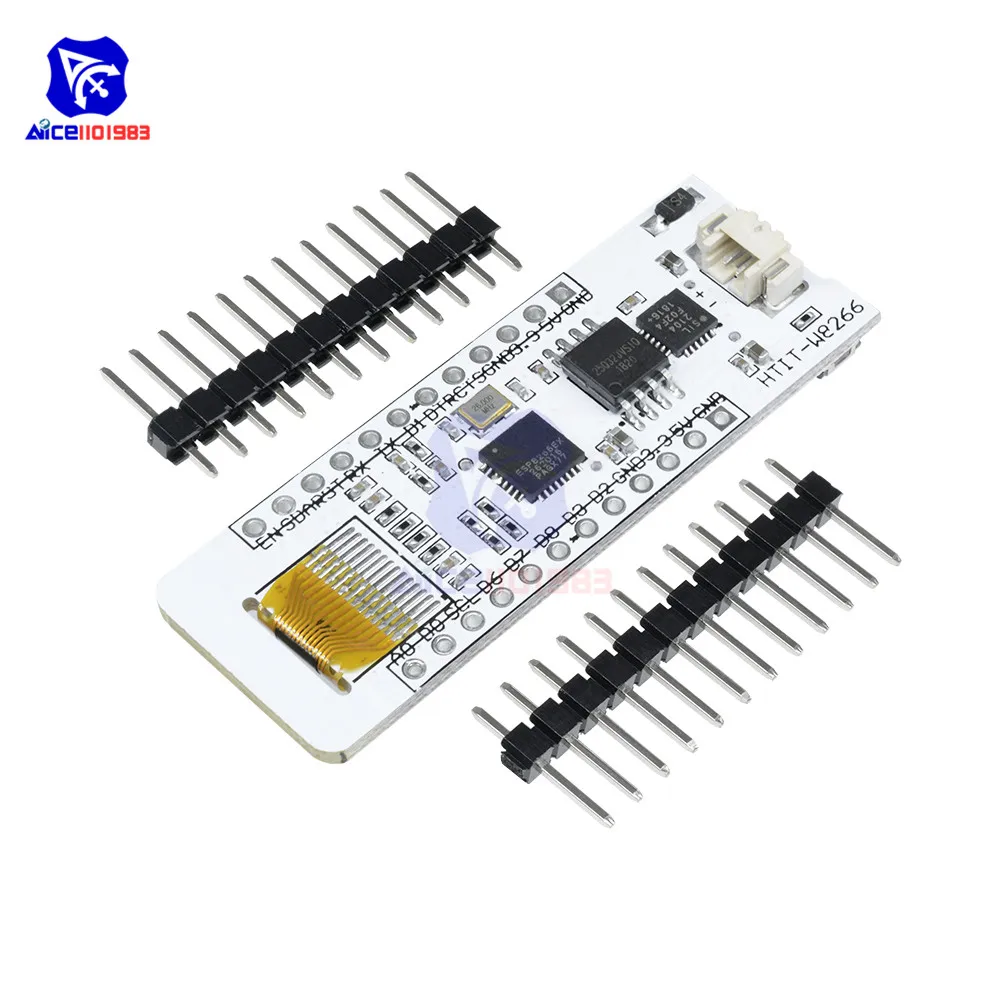

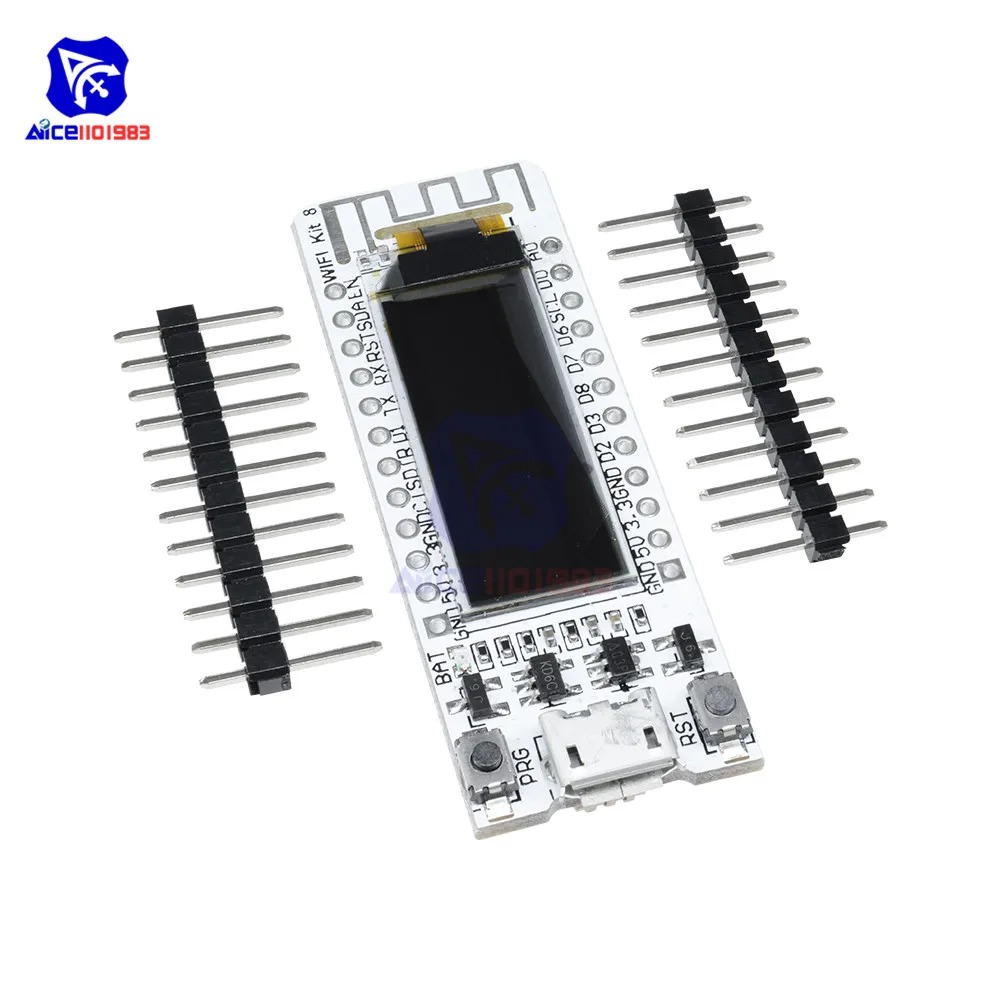

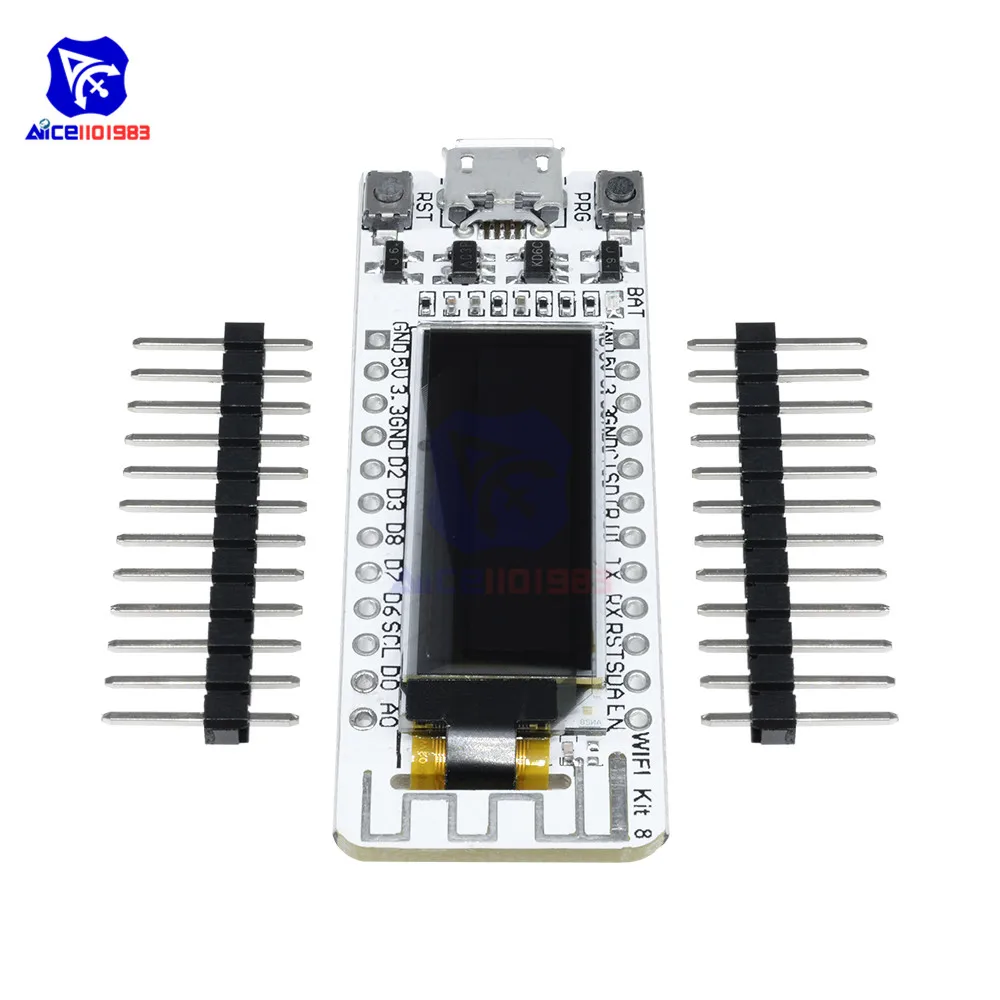

Макетная плата ESP8266 с Wi-Fi OLED-дисплей 0 91 дюйма CP2014 модуль NodeMcu 32 Мб флэш-Интернет

---

Wi-Fi Kit 8-это экономически эффективная программа развития Интернета вещей, основной чип с использованием ESP8266, с USB CP2014 для последовательного чипа, интерфейсом литиевой батареи и схемой заряда и разряда, флеш-памятью 32 Мбайт, WIFI антенна, 0,91 дюймовый oled-дисплей. Он может быть запрограммирован в условиях Arduino и NodeMCU. Работа соответствует NodeMCU. Все контакты ESP8266 12 цифровых контактов могут быть настроены для чтения, записи, IIC, SPI, середины, ШИМ и других функций 1 вход AD Интегрированный 0,91 дюймовый 128*32 OLED Рабочее напряжение: 3,3 V ~ 7V Пример: # Включает <провод. h> # Включая "OLED.h" /0,91 s oled-соединение: /SDA -- D4 /SCL -- D5 /RST -- D2 Oled-дисплей (SDA, SCL); Настройка пустоты () { PinMode (D2, выход); DigitalWrite (D2, LOW); /turn D2 low для сброса OLED Задержка (50); DigitalWrite (D2, HIGH); /в то время как OLED работает, необходимо установить D2 в высоком Серийный. Старт (9600); Серия. println("oled-тест!"); /Инициализация дисплея Дисплей. Старт (); /Тестовое сообщение Дисплей. Печать ("Hello"); Задержка (3*1000); /Тестовое длинное сообщение Дисплей. Печать ("Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua."); Задержка (3*1000); /Прозрачный тестовый дисплей Дисплей. Прозрачный (); Задержка (3*1000); /Тестовое сообщение postioning Дисплей. Печать («сверху-слева»); Дисплей. Печать ("4-й ряд", 4); Дисплей. Печать («справа», 7, 4); Задержка (3*1000); /Тестовый дисплей выключен Выкл. (); Дисплей. Печать ("3-й ряд", 3, 8); Задержка (3*1000); /Тестовый дисплей на Дисплей. Вкл (); Задержка (3*1000); } Int r = 0, c = 0; Пустая петля () { R = r % 4; C = micros() % 6; Если (r = 0) дисплей. Прозрачный (); Дисплей. Печать ("Hello", r + +, c + +); Задержка (500); } Посылка включает в себя: 1x0,91 OLED ESP8266 Wifi Kit8 макетная плата
