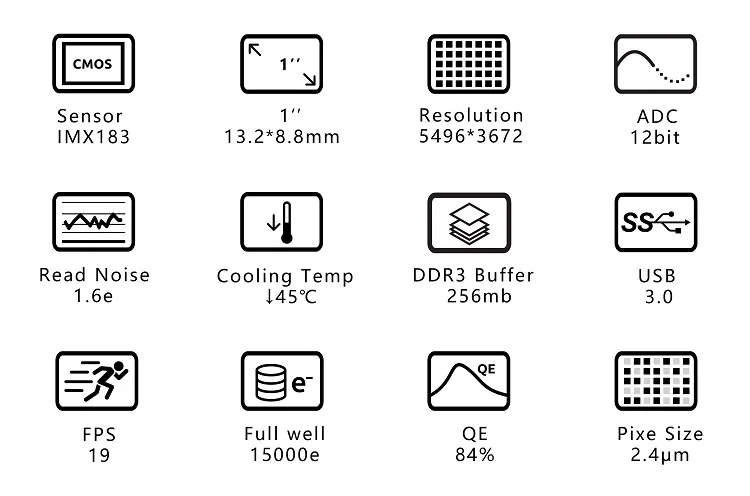

Технические детали камеры

Датчик: 1 & Prime; CMOS IMX183CLK-J/CQJ-J
Диагональ: 15,9 мм
Разрешение: 20,18 мегапикселей 5496*3672
Размер пикселя: 2.4мкм
Узор Bayer: RGGB
Затвор: прокатный затвор
Диапазон экспозиции: 32 & micro; s-2000s
ROI: поддерживается
Чтение шума: 1,6e @ 30 дБ усиление
Пик QE: 84%
Полная мощность: 15ke
ADC: 12 бит
DDRIII буфер: 256 Мб
Интерфейс: USB3.0/USB2.0
Адаптер: M42X0.75
Защитное окно: AR window
Размеры: диаметр 78 мм
Вес: 410 г
Расстояние фокусировки сзади: 6,5 мм
Охлаждение: регулируемый двухступенчатый TEC
Дельта T: 40 °C-45 °C ниже окружающей среды
Потребляемая мощность камеры: 650 мА при 5 В
Потребляемая мощность охладителя: 12 В при макс. 3 А
Рабочая температура:-5 °C-45 °C
Температура хранения:-20 °C-60 °C
Рабочая Относительная влажность: 20%-80%
Относительная Влажность хранения: 20%-95%
Макс FPS при полном разрешении:
10 бит ADC
5496 × 3672 19 кадров в секунду
3840 × 2160 41,04fps
1920 × 1080 80,10 кадров в секунду
1280 × 720 117,30 кадров в секунду
640 × 480 169.92fps
320 × 240 308.17fps
12 бит ADC
5496 × 3672 19 кадров в секунду
3840 × 2160 36,12 кадров в секунду
1920 × 1080 70.48fps
1280 × 720 103.23fps
640 × 480 149.53fps
320 × 240 271,19 кадров в секунду

Представляем серию камер ASI183, самые чувствительные камеры в истории ZWO. Пик Q.E. моно-датчика достигает 84%!

IMX183CLK-J/CQJ-J

Диагональ 15,86 мм прибл. 20,48 М-эффективный пиксельный монохромный/цветной CMOS датчик изображения

Высокоскоростные и высококачественные датчики изображения CMOS с задней подсветкой

В области астрономического применения датчики Sony IMX183CLK-J (монохромные) и IMX183CQJ-J (цветные) используют очень высокую чувствительность задней подсветки с высоким разрешением 2,4 мкм квадратных пикселей. Оптический Размер1 дюйм.

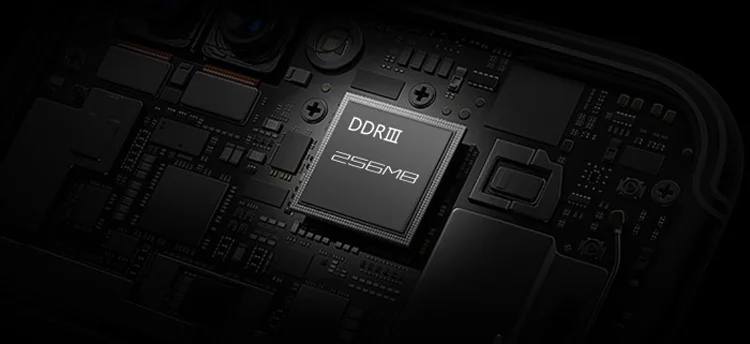

Буфер памяти DDR

Камера ASI183 Pro оснащена буфером памяти DDR3 256 Мб для повышения надежности передачи данных. Кроме того, использование буфера памяти минимизирует амп-свечение, что вызвано медленной скоростью передачи, когда камера используется с портом USB 2,0.

Буфер памяти DDR является основным отличием между камерами ASI «Cool» и «Pro».

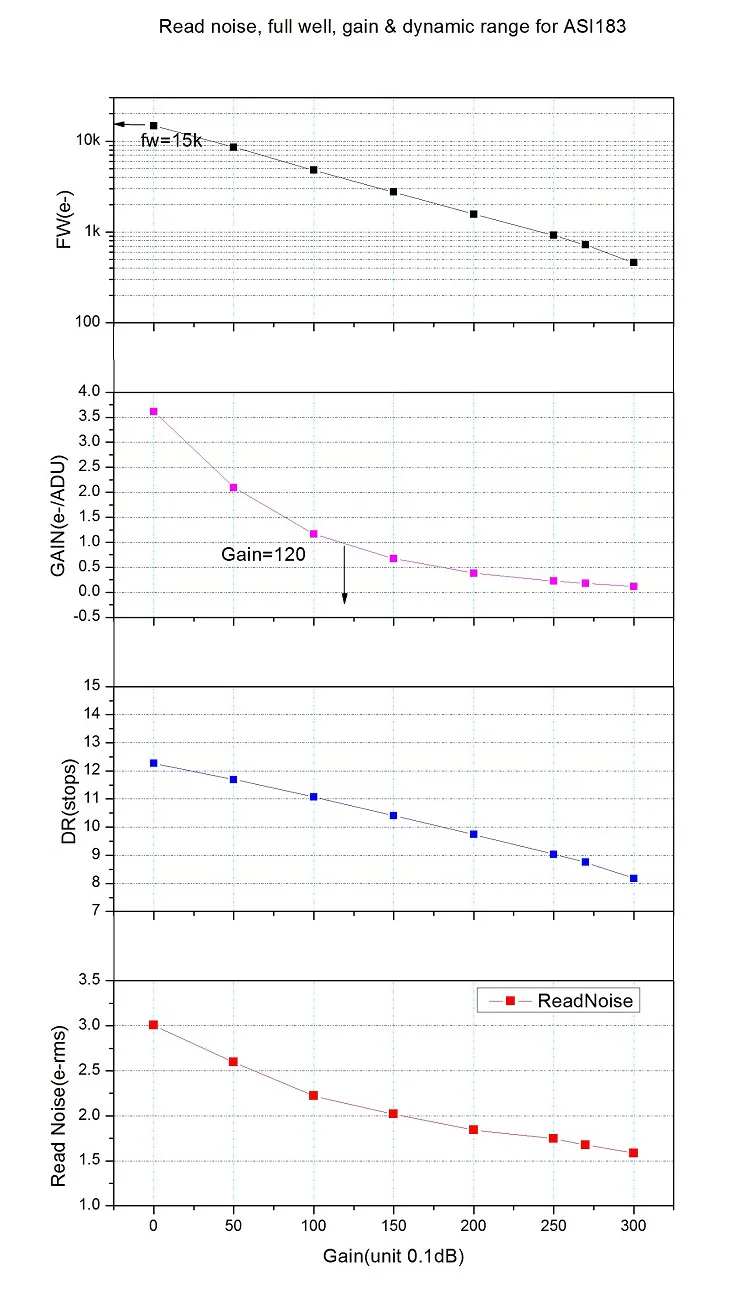

Производительность астрофотографии

Камеры ASI183 имеют очень большую полную вместительность (15000e) Для такого маленького размера пикселя,1.6eЧтение шума при 30 дБ, и12 остановокДинамический диапазон @ Gain = 0. Камеры ASI183 также используют функции прошивки, чтобы минимизировать свечение усилителя для максимальной производительности в астрофотографии.

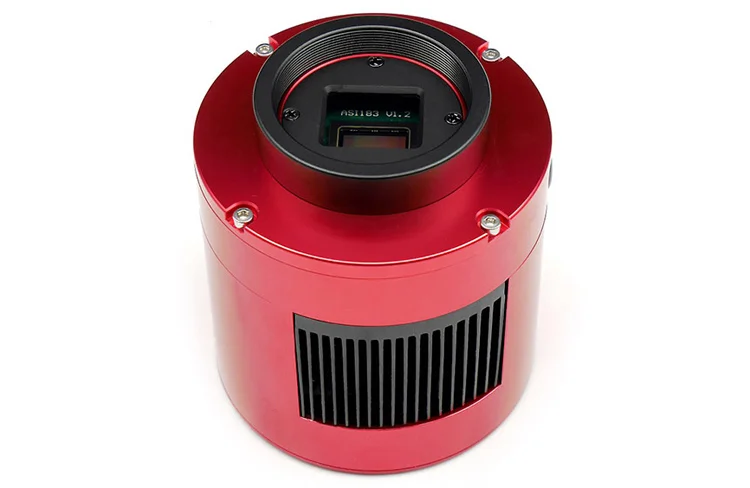

Надежная механика

ASI183 Pro имеет ту же механику, что и ASI1600 Pro. Есть четыре винта, которые закрывают камеру датчика. Наша конструкция камеры была тщательно протестирована и очень стабильна.

Даже при использовании в условиях повышенной влажности, ASI183 Pro по-прежнему будет работать нормально без проблем с росой.

Высокая скорость

Быстрый FPS может быть использован в солнечной и лунной визуализации, а также для просмотра в реальном времени/EAA. высокоскоростная индикация может также использоваться для фокусировки в реальном времени, подлинного счастливого изображения двойных звезд и других небольших объектов, планетарного изображения основных планет в Солнечной системе и многого другого.

10 бит ADC
5496 × 3672 19 кадров в секунду
3840 × 2160 41,04fps
1920 × 1080 80,10 кадров в секунду
1280 × 720 117,30 кадров в секунду
12 бит ADC
5496 × 3672 19 кадров в секунду
3840 × 2160 36,12 кадров в секунду
1920 × 1080 70.48fps
1280 × 720 103.23fps

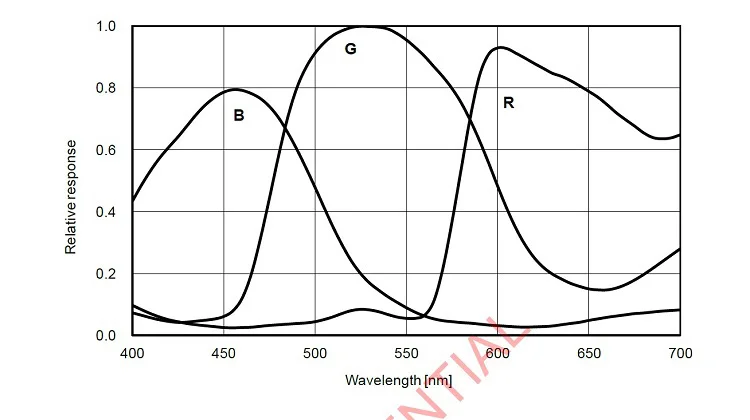

Высокий QE

Технология задней подсветки Sony Exmor R обеспечивает отличную работу с глубоким небом. Пик ASI183 QE достигает замечательного 84%. В канале Ha QE по-прежнему составляет более 60%.

Наличие высокого QE означает больше света, которое входит в ваш телескоп и достигает датчика, фактически используется. С пиком Q.E. 84% и не менее ~ 50% в видимом спектре, ASI183 будет использовать высокий процент света, который достигает его, улучшая качество сигнала.

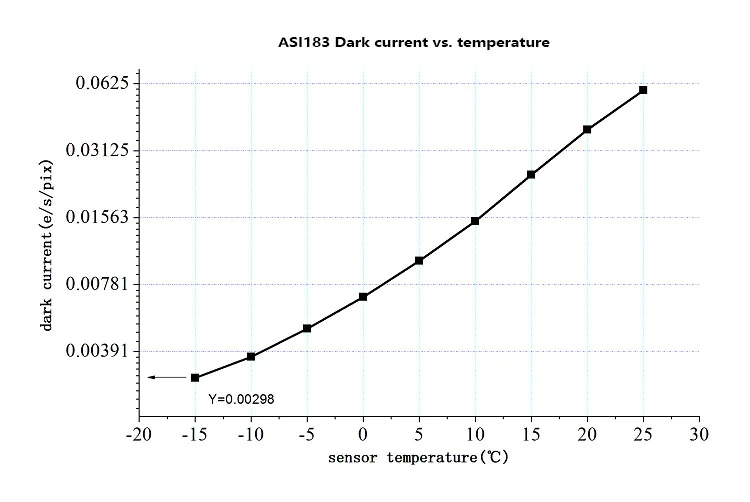

Темный ток

Темный ток ASI183 чрезвычайно низок, основываясь на наших тестовых результатах.

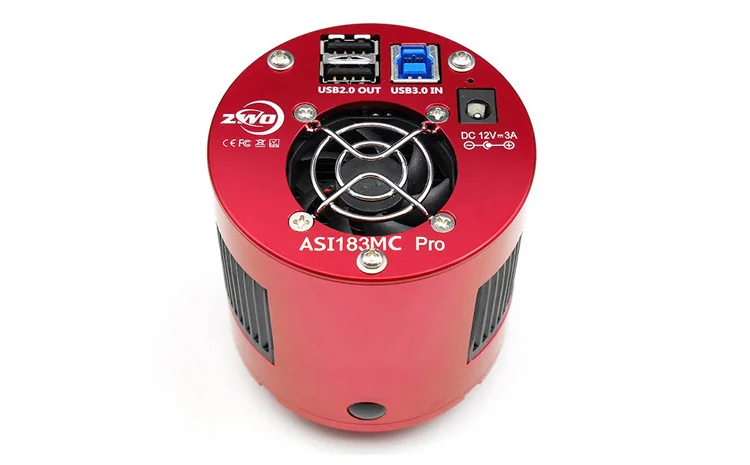

Порт USB 3,0 и концентратор USB2.0

Порт USB 3,0:Обеспечить пропускную способность 5 Гб, чтобы позволить ASI183 Pro работать при 19 fps (12 бит, нормальный режим) или 19 fps (10 бит, высокоскоростной режим) при полном разрешении (20,18 мега).

Рекомендуемый кулер питания: 12 В @ 3-5A (или более) DC адаптер (2,1 × 5,5 мм, центральный полюс положительный). Также подходит: аккумулятор постоянного тока с 9-15 в.

Использование аккумулятора с напряжением 9-15 в также подходит для питания охладителя.

Концентратор USB 2,0:Можно подключить к различным аксессуарам, таким как колесо фильтра, направляющая камера и электронный фокус, чтобы вы могли лучше управлять своими кабелями. ASI183 Pro включает два коротких кабеля USB 2,0 длиной 0,5 М. Встроенный концентратор USB 2,0 питается от внешнего источника питания при подключении.

Система охлаждения

ASI183Pro имеет 2-ступенчатую систему охлаждения TEC, которая обеспечивает глубокое охлаждение (40 °C-45 °C ниже окружающей среды). Кулер требует внешнего источника питания, который не входит в комплект поставки камеры. Вы можете заказать подходящий источник питания отЗдесь.

Соединительный чертеж

1. M43-T2 адаптер

2. EOS-T2 адаптер

3. 2 ”фильтр (опционально)

4. 1,25 "T-Mount

5. 1,25 "фильтр (опционально)

6. M42-1.25 ”адаптер (опционально)

7. T2 удлинитель 11 мм

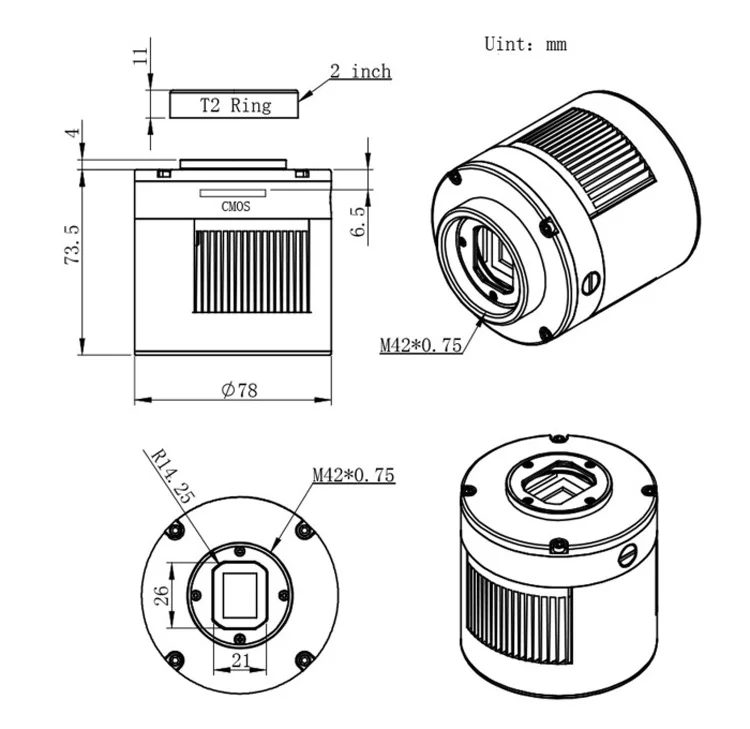

Механический рисунок

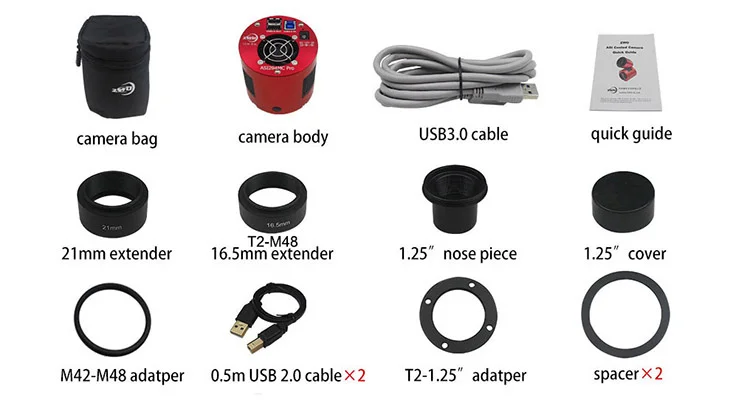

Что находится в коробке?

ASI183 Pro box включает в себя все необходимые кабели, адаптеры и руководства.

Примечание: охлаждениеZWO ASIКамерыТребуетсяA 12 vИсточник питания, который не входит в комплект поставки камеры. Вам нужно заказать подходящий источник питания.
