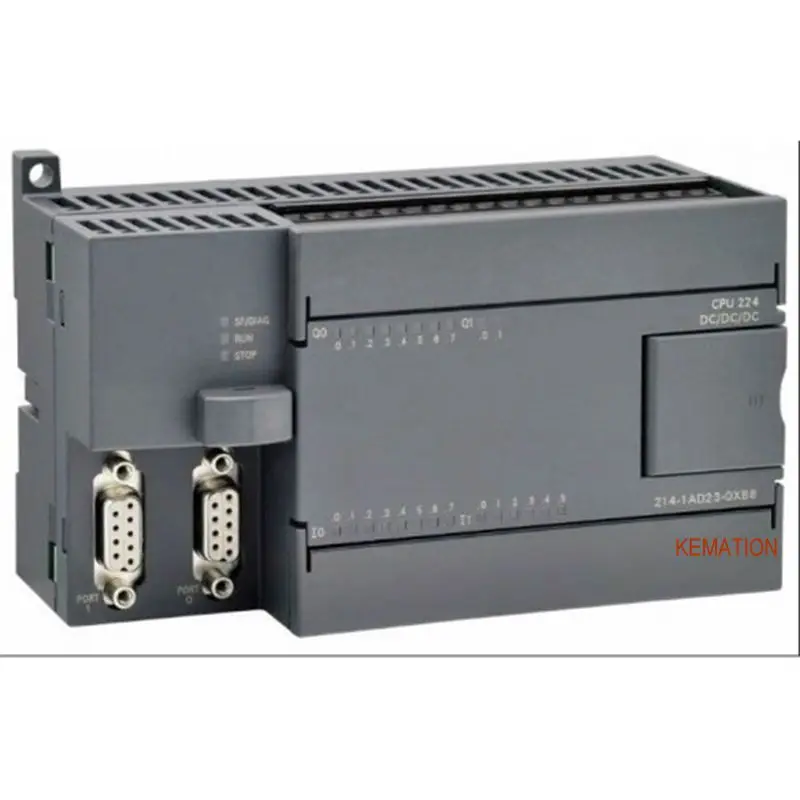

Процессор 224 6ES7 214 1AD23 0XB0 6ES7214 совместимый с Simatic 6 es72141ad230xb0 OEM Качество гарантия 2

Технические характеристики

Модель

CPU224 DC/DC

Физические характеристики

Размеры (Ш x В x Г) (мм)

120,5 × 80 × 62

Мощность потребляют

7 Вт

Память

Размер памяти программ

С режимом работы

20K

Без режима запуска

20K

Память данных

10K

Резервное копирование (при помощи вспышки, без аккумулятора)

Хранить более 10 лет

I/O

Местные цифровых входных сигналов

14 входных сигналов

Местные цифровых данных

10 выходов

Цифровой Размер изображения ввода/вывода

256(128 входов/128 выходов)

Аналоговый размер изображения I/O

64(32 входа/32 выхода)

Разрешены расширительные модули (макс.)

7 модули

Разрешены интеллектуальные модули (макс.)

7 модули

Импульсный поймать входных сигналов

14

Высокоскоростной счетчики

6 счетчики общий

Однофазный

6 при 30 кГц

Две фазы

4 под углом 20 кГц

Импульсный выходы

2 при 20 кГц (только выходы постоянного тока)

Общие

Таймер

Общее количество: 256(1 мс: 4;10 мс: 16;100 мс: 236)

Счетчики

256

Внутренние биты памяти, хранящиеся в выключенном режиме

256

Время прерывания

2 with1ms разрешение

Края прерывания

4 вверх и/или 4 вниз

Аналоговая регулировка

2 с 8 бит

Логический скорость исполнения

0,08 & micro; Невысокий массивный каблук в инструкции

В режиме реального времени

Встроенный

Порты

2 RS-485 порта, 1 стандартный PPI порт

PPI Бодах

9,6, 19,2 и 187,5 кбод

Свободный порт передачи информации в бодах

1,2 кбод до 115,2 кбод

Макс. Длина кабеля на сегмент

С изолированным ретранслятором: 1000 м до 187,5 кбод, 1200 м до 38,4 кбод

Без изолированного ретранслятора: 50 м

Макс. Кол-во станций

32 на сегмент, 126 на сеть

Макс. Кол-во мастера

32

Peer to peer (основной режим PPI)

Да

Мощность

Вход напряжения

20,4 до 28,8 в постоянного тока

Вход ток

110ма в то время как ЦП только на 24 В постоянного тока

700 мА при максимальной нагрузке при 24 В постоянного тока

Пусковой ток

12A при температуре не выше 28,8 в постоянного тока

Изоляция (поле в логику)

Не отдельно от других

Время удержания (потеря мощности)

10 мс при 24 В постоянного тока

Сенсор напряжения

L + минус 5 В

Предельный ток

1.5A пиковый, тепловой предел Неразрушающий

Пульсация шума (датчик логики)

Полученные от входной мощности

Изоляция (датчик логики)

Не отдельно от других

Характеристики цифрового ввода ЦП

Встроенный цифровой вход

14

Вход типа

PNP/NPN

Номинальное напряжение

24 В постоянного тока в 4mA

Макс. Допустимое Непрерывное напряжение

30 В постоянного тока

При скачках напряжения

35 постоянный ток для детей 0.5s

Логический диапазон напряжения «1»

15-30 В постоянного тока

Логический диапазон напряжения «0»

Для детей от 0 до 5 В постоянного тока

Вход задержки

Выбираемое (0,2 to12.8ms)

Подключение 2-провод датчика приближения (Bero)

Исходный ток утечки (макс.)

1mA

Изоляция (поле в логику)

Да

Оптический гальванический

500 В переменного тока в течение 1 минуты

Изоляции групп

См. Схему проводки

Высокая скорость счетчика (HSC) Входная Скорость

Логический уровень HSC 1 (от 15 до 30 В постоянного тока)

20K Hz (однофазный), 10K Hz (фаза буксировки)

Логический уровень HSC 1 (от 15 до 26 В постоянного тока)

30K Hz (однофазный), 20K Hz (фаза буксировки),

Входов на одновременно

Все

Максимальная длина кабеля.

Экранированный

500 м нормальные входы, 50 м HSC входы

Неэкранированный

Обычные входы 300 м

Характеристики цифрового выхода процессора

Встроенный выходы

10 выходов

Выход типа

Твердотельный МОП-МОП (поиск)

Номинальное напряжение

24 В постоянного тока

Напряжение диапазон

20,4 до 28,8 в постоянного тока

Импульсный ток (макс.)

8A для 100ms

Логика «1» (мин)

20 В постоянного тока, при максимальном токе

Логика «0» (макс.)

0,1 В постоянного тока с нагрузкой 10 кОм

Номинальный ток на точку (макс.)

0.75A

Номинальный ток на единицу (макс.)

6A

Ток утечки (макс.)

10 & micro;A

Нагрузка лампы (макс.)

5 Вт

Индуктивный напряжение уровня фиксации

L + минус 48 В постоянного тока, рассеивание 1 Вт

На сопротивление состояния (контакт)

0.3Ω типичный (0.6Ω макс.)

Изоляции

Оптический (гальванический, поле в логику)

500 В переменного тока в течение 1 минуты

Материнскую плату связаться с

-

Сопротивление (Логика для контакта)

-

Изоляции групп

См. Схему проводки

Задержка (макс.)

Вкл

2 & micro;s(Q0.0,Q0.1), 15 & micro;s (другие)

На выключенном

10 & micro;s(Q0.0,Q0.1), 130 & micro;s (другие)

Коммутация

-

Частота импульса (макс.)

20 кГц (Q0.0 и Q0.1)

Пожизненная Механическая циклов

-

Срок службы связаться с нами

-

Выходы на одновременно

Все при 60 ℃ (по горизонтали)

Все при 50 ℃ (по вертикали)

Подключение двух выходов параллельно

Да, только выходы в одной группе

Длина кабеля (экранированный)

500 м

Длина кабеля (неэкранированный)

150 м

Номер заказа

6ES7214-1AD23-0XB0
