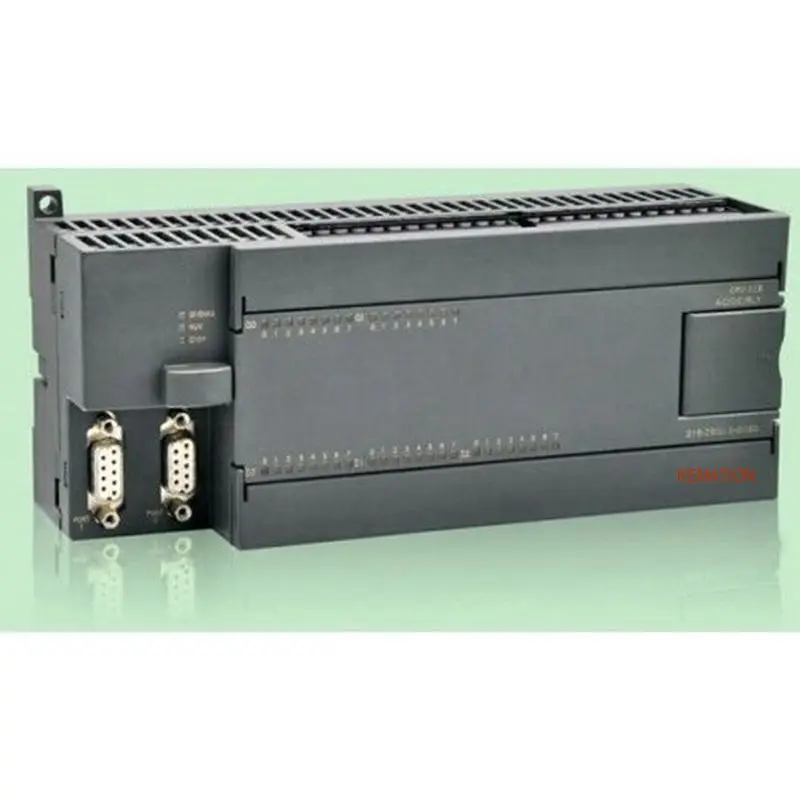

Совместим с фотоаппаратами флуоресцентного процессора 226 6es72162bd23-0xb0 2 года

Технические характеристики

Модель

CPU226 AC/DC/реле

Физические характеристики

Размеры (Ш x В x Г) (мм)

196 × 80 × 62

Мощность потребляют

17W

Память

Размер памяти программ

С запустить режим редактировать

24K

Без запустить режим редактировать

24K

Память данных

10K

I/O

Местные цифровых входных сигналов

24 входных сигналов

Местные цифровых данных

16 выходов

Цифровой Размер изображения ввода/вывода

256(128 входов/128 выходов)

Аналоговый размер изображения I/O

64(32 входа/32 выхода)

Разрешены расширительные модули (макс.)

7 модули

Разрешены интеллектуальные модули (макс.)

7 модули

Импульсный поймать входных сигналов

24

Высокоскоростной счетчики

6 счетчики общий

Однофазный

6 при 30 кГц

Две фазы

4 под углом 20 кГц

Импульсный выходы

-

Общие

Таймер

Общее количество: 512(1 мс: 8;10 мс: 32;100 мс: 472)

Счетчики

512

Внутренние биты памяти, хранящиеся в выключенном режиме

512

Время прерывания

2 with1ms разрешение

Края прерывания

4 вверх и/или 4 вниз

Аналоговая регулировка

2 с 8 бит

Логический скорость исполнения

0,08 & micro; Невысокий массивный каблук в инструкции

В режиме реального времени

Встроенный

Сообщений встроенный

Порты

3 RS-485 порта, стандартный PPI порт within2

PPI Бодах

9,6, 19,2 и 187,5 кбод

Свободный порт передачи информации в бодах

1,2 кбод до 115,2 кбит/с

Макс. Длина кабеля на сегмент

С изолированным ретранслятором: 1000 м до 187,5 кбод, 1200 м до 38,4 кбод

Без изолированного ретранслятора: 50 м

Максимальное количество станций

32 на сегмент, 126 на сеть

Максимальное количество мастеров

32

Peer to peer (основной режим PPI)

Да

Мощность

Вход напряжения

85-264 В переменного тока (47-63 Гц)

Вход ток

60/30 мА, а ЦП только 120/240 В переменного тока

200/100Ma А Макс. Нагрузка при 120/240 В переменного тока

Пусковой ток

20A at 264 V AC

Изоляция (поле в логику)

1500 В переменного тока

Время удержания (потеря мощности)

10 мс на 120/240 В переменного тока

Сенсор напряжения

От 20,4 до 28,8 в постоянного тока

Предельный ток

1.5A пиковый, тепловой предел Неразрушающий

Пульсация шума (датчик логики)

Менее 1 в пик-к-пику

Изоляция (датчик логики)

Не отдельно от других

Процессор цифровой Вход Технические характеристики

Встроенные Цифровые входы

24

Вход типа

PNP/NPN

Номинальное напряжение

24 V DC на 4mA

Макс. Допустимое Непрерывное напряжение

30 В постоянного тока

При скачках напряжения

35 В постоянного тока, 0.5s

Логический диапазон напряжения «1»

От 15 до 30 В постоянного тока

Логический диапазон напряжения «0»

От 0 до 5 В постоянного тока

Вход задержки

Выбираемое (0,2 до 12,8 мс)

Подключение 2-провод датчика приближения (Bero)

Исходный ток утечки (макс.)

1mA

Изоляция (поле в логику)

Да

Оптический гальванический

500 В переменного тока в течение 1 минуты

Изоляции групп

Обратитесь к Монтажная схема

Высокая скорость счетчика (HSC) Входная Скорость

Логический уровень HSC 1 (от 15 до 30 В постоянного тока)

20K Hz (однофазный), 10K Hz (фаза буксировки)

Логический уровень HSC 1 (от 15 до 26 В постоянного тока)

30K Hz (однофазный), 20K Hz (фаза буксировки),

Входов на одновременно

Все

Длина кабеля Макс.

Экранированный

500 м нормальные входы, 50 м HSC входы

Неэкранированный

300m нормальный входных сигналов

Процессор цифровой Выход Технические характеристики

Встроенный выходы

16 выходов

Выход типа

Сухой контакт

Номинальное напряжение

24 В постоянного тока или 250 В переменного тока

Напряжение диапазон

От 5 до 30 В постоянного тока или от 5 до 250 В переменного тока

Импульсный ток (макс.)

5А для 4s при 10% рабочем цикле

Логика «1» (мин)

-

Логика «0» (макс.)

-

Номинальный ток на точку (макс.)

2.0A

Номинальный ток на единицу (макс.)

10A

Ток утечки (макс.)

-

Нагрузка лампы (макс.)

30 Вт постоянного тока; 200 Вт переменного тока

Индуктивный напряжение уровня фиксации

На сопротивление состояния (контакт)

0.2Ω (макс. Когда Новый)

Изоляции

Оптический (гальванический, поле в логику)

-

Материнскую плату связаться с

1500 В переменного тока в течение 1 минуты

Сопротивление (Логика для контакта)

100MΩ

Изоляции групп

Обратитесь к Монтажная схема

Задержки (макс)

Вкл

-

На выключенном

-

Коммутация

10 мс

Частота импульса (макс.)

1гц

Пожизненная Механическая циклов

10000000 (без нагрузки)

Срок службы связаться с нами

100000 (номинальная нагрузка)

Выходы на одновременно

Все при 60 ℃ (по горизонтали)

Все при 50 ℃ (по вертикали)

Подключение двух выходов параллельно

Нет

Длина кабеля (экранированный)

500 м

Длина кабеля (неэкранированный)

150 м

Номер заказа

6ES7216-2BD23-0XB0
