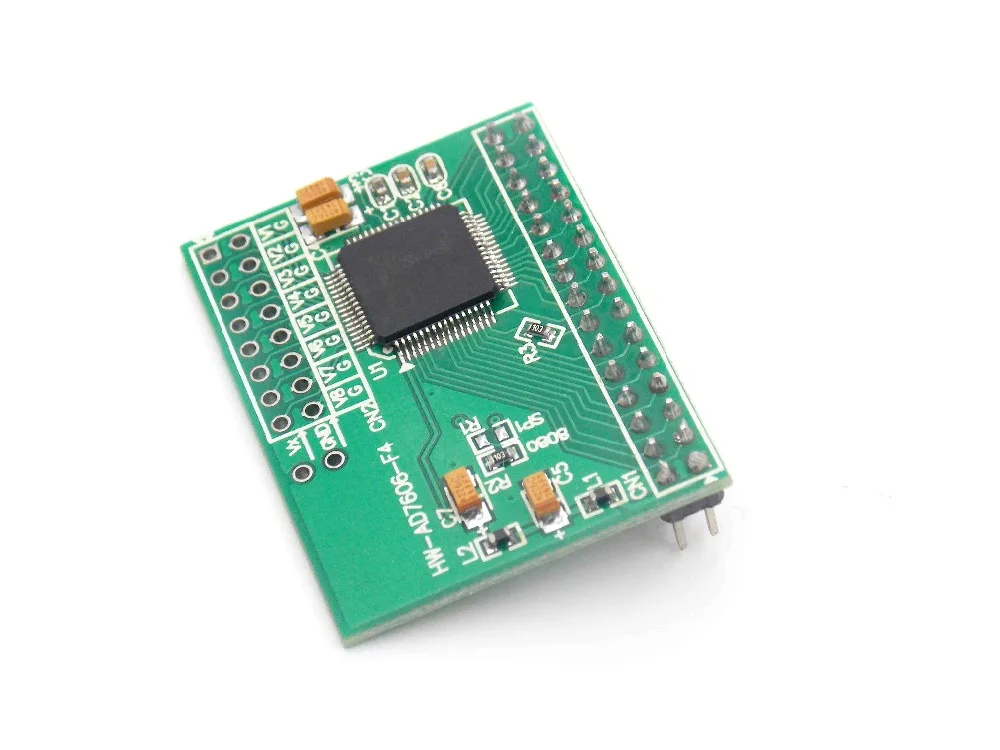

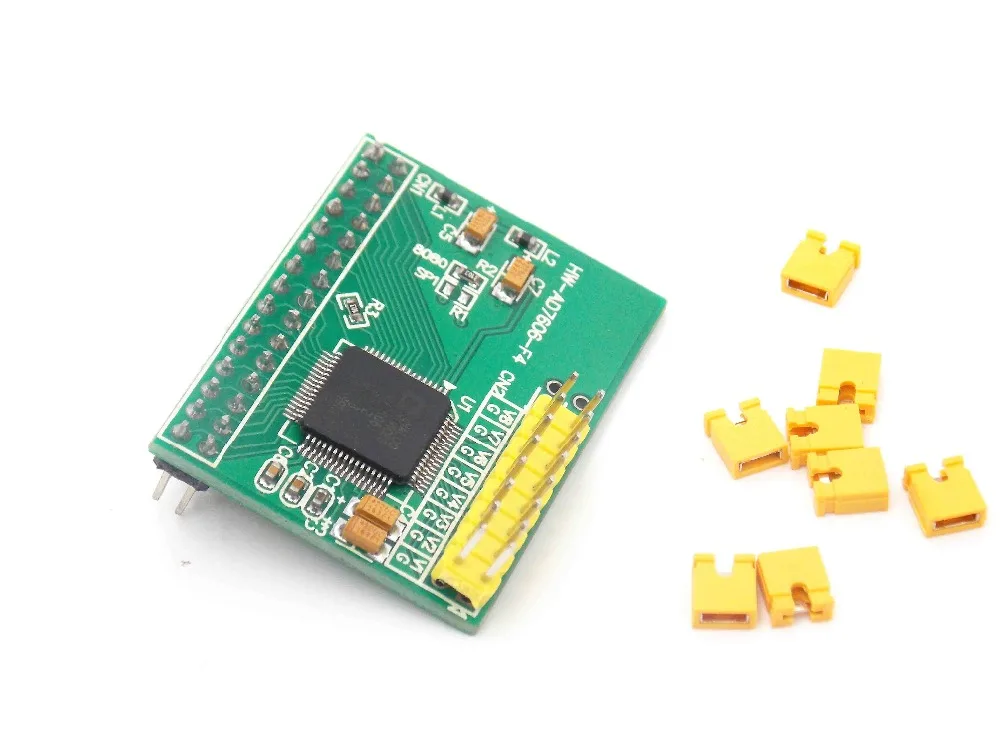

16-битный ADC 8CH синхронизация AD7606 модуль сбора данных 200Ksps | Электронные компоненты

Этот экскаватор источника питания должен быть подключен к микроконтроллер может быть 3,3 V также может быть 5V.

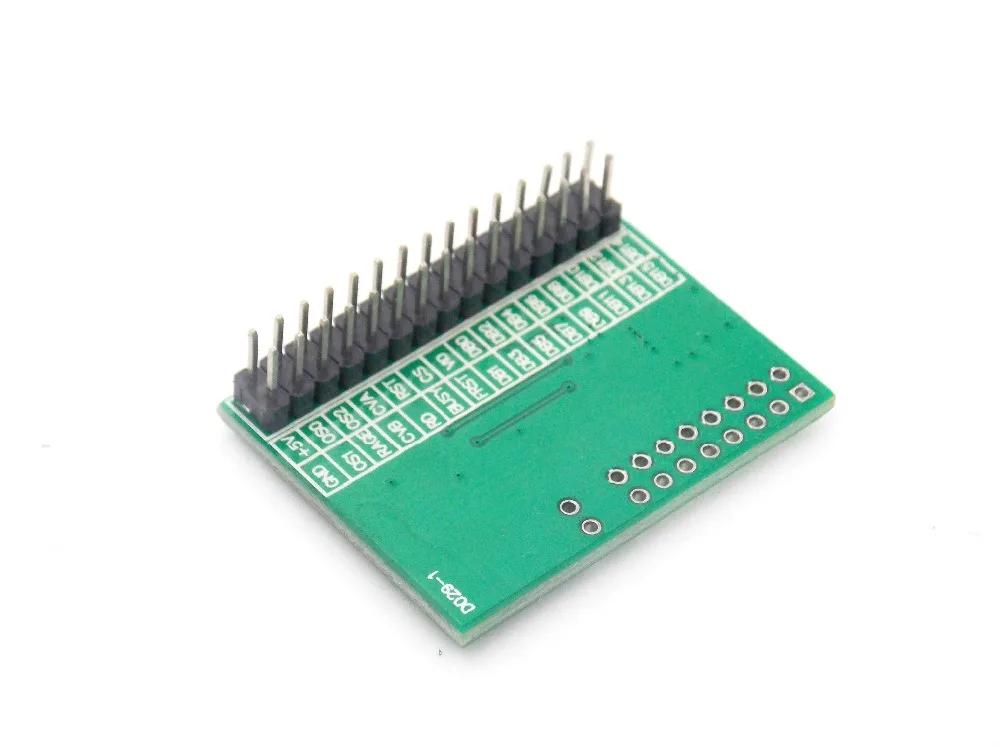

[Модуль расширения, штыревая панель Описание]

OS2 OS2 OS2: сочетание режима выбора состояния.

000 означает отсутствие перенапряжения, максимальная частота выборки 200 КСП.

001 представляет собой два раза больше, что является аппаратом внутри собранных двух образцов в среднем

010 представляет собой четыре раза больше, чем оборудование внутри собирает четыре образца в среднем

011 представляет собой восьмикратное перенапряжение, которое является аппаратом внутри собранных восьми образцов в среднем

100-это 16 раз больше, чем обычно.

101 представляет собой 32 раза больше, это внутреннее аппаратное обеспечение, в среднем собранное 32 образца

110 представляет собой 64 раза больше, чем оборудование внутри собранных 64 образцов в среднем


Коэффициент Oversampling выше, чем дольше время преобразования ADC, тем ниже Максимальная частота выборки.


CVA, CVB: AD конверсия Пуск управления сигнальным каналом 1-4 решение CVA, CVB решили 5-8 каналов.

Два сигнала могут застоя в течение короткого времени, в общем, могут быть CVA, CVB параллельно друг другу.


RAGE: Выберите диапазон 0 означает плюс или минус 5 В, 1 означает отрицательный 10 в.

RD: чтение сигнала

RST: сигнал сброса

Занят: сигнал занят

CS: чип-выбор сигнала

FRST: Первый канал образцов, указывающий сигнал

VIO: уровень интерфейса связи

DB0 - DB15: шина данных


[16 параллельный режим монтажную схему --- подача заявки на AD7606 также поддерживает 8-битную режим шины, AD7606 технические данные

MCU боковой модуль AD7606

GND <----- земля

+ 5 В <----- 5 в источник питания

RAGE <----- также может быть подключен к фиксированному уровню GPIO

OS2 <----- также может быть подключен к фиксированному уровню GPIO

OS1 <----- также может быть подключен к фиксированному уровню GPIO

OS0 <----- также может быть подключен к фиксированному уровню GPIO

CVA <----- доступ к GPIO (выход) используется для запуска преобразования AD [рекомендуется выбрать pin с выходной мощностью PWM]

CVB <--- |

RD <----- 8080 сигнал для чтения шины NOE

RST <----- GPIO выход аппаратный сброс AD606

Занят -----> GPIO input AD606 конвертируется инструкции. [Рекомендуемое соединение с возможностью внешних контактов]

CS <----- 8080 чип шины выберите NCS

VIO <----- микроконтроллер питания

DB0-DB15 -----> 8080 шина передачи данных (16)

FRST может принять

[Схема проводки режима SPI

MCU боковой модуль AD7606

GND <----- земля

+ 5 В <----- 5 в источник питания

RAGE <----- любой выход GPIO, может быть доступен с фиксированным уровнем

OS2 <----- любой выход GPIO, может быть доступен с фиксированным уровнем

OS1 <----- любой выход GPIO, может быть доступен с фиксированным уровнем

OS0 <----- любой выход GPIO, может быть доступен с фиксированным уровнем

CVA <----- доступ к GPIO (выход) используется для запуска преобразования AD [рекомендуется выбрать pin с выходной мощностью PWM]

CVB <--- |

RD / SCLK <----- SPI автобусные часы SCK

RST <----- любой выход GPIO, для аппаратного сброса AD606

Занят -----> Вход GPIO, AD606 преобразуется инструкции. [Рекомендуемое соединение с возможностью внешних контактов]

CS <----- чип шины SPI выберите SCS

VIO <----- микроконтроллер питания

DB7 (doula) -----> SPI шина передачи данных MISO

DB14 - DB15 может выбрать

FRST может принять


Реализации программного обеспечения [1] --- Получение времени примера SPI мы предлагаем документ с помощью этой программы, см. bsp_spi_ad7606.c

В режиме прерывания таймера:

Таймер прерывания ISR:
{
Вход прерывания;

8 читает результаты выборки хранятся в канале RAM; ----> Чтение-это последняя коллекция записей для непрерывного приобретения, она не связана с

Начало следующего приобретения ADC; (flip CVA и CVB)

Прерывание возврата;
}

Частота таймера-это частота дискретизации ADC. Этот режим не может подключаться к кабелю с загруженным портом.


Реализации программного обеспечения [2] --- время приобретения 8080 интерфейса мы предлагаем пример использования этой программы, см. Файл bsp_ad7606.c

Настройте CVA CVB pin PWM выходной режим, период выборки устанавливается на желаемую частоту; ---> После MCU будет производить очень стабильный сигнал цикла преобразования AD

Линия занятого порта настроена для прерывания режима запуска падающих кромок;

Внешний ISR прерывания
{
Вход прерывания;

8 считывает результаты выборки канала, хранящегося в оперативной памяти;

Прерывание возврата;
}

[1 и 2, различия в реализации программного обеспечения-timed приобретения]
(1) вариант 1 может быть менее загружен, но другой основной режим прерывания или временное закрытие глобального прерывания, когда цикл преобразования ADC может вызвать небольшое дрожание.

(2) Вариант 2 может обеспечить стабильность приобретения часов, потому что он генерируется MCU аппаратной, но нужно больше, чем занят рот линии.
