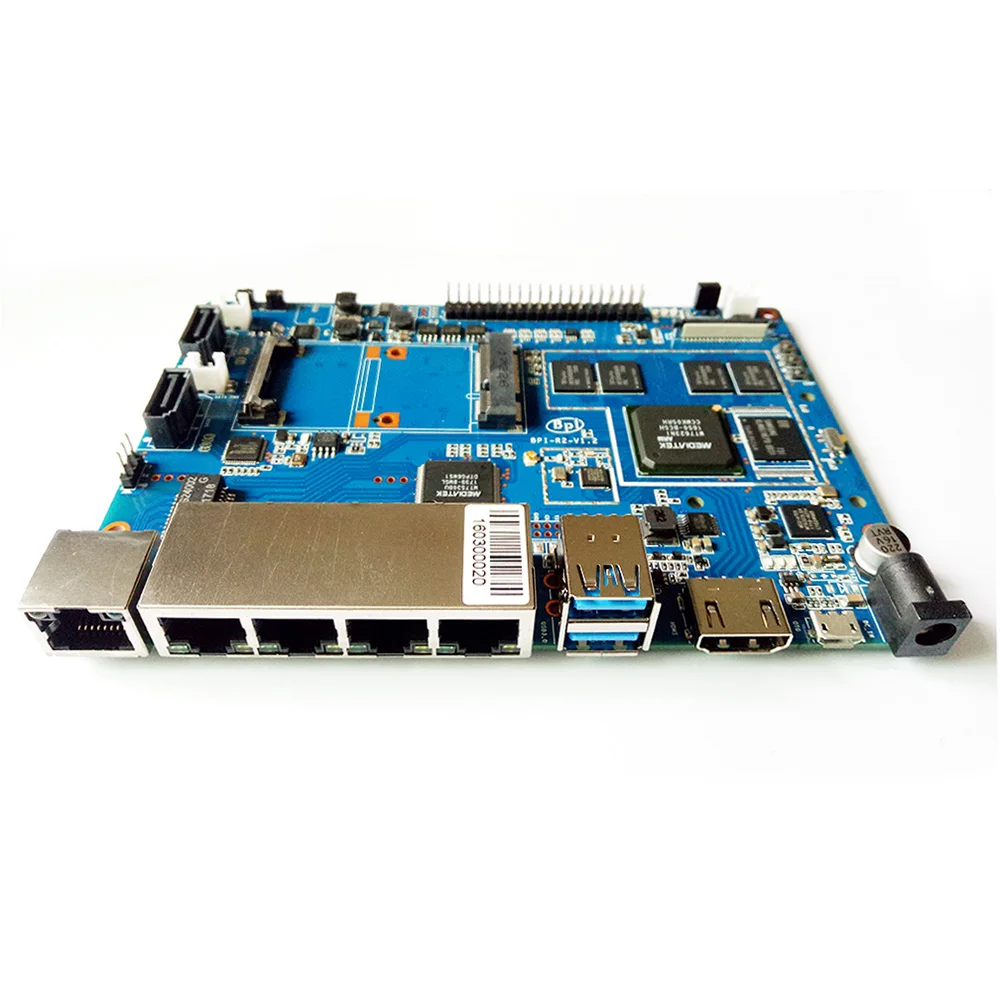

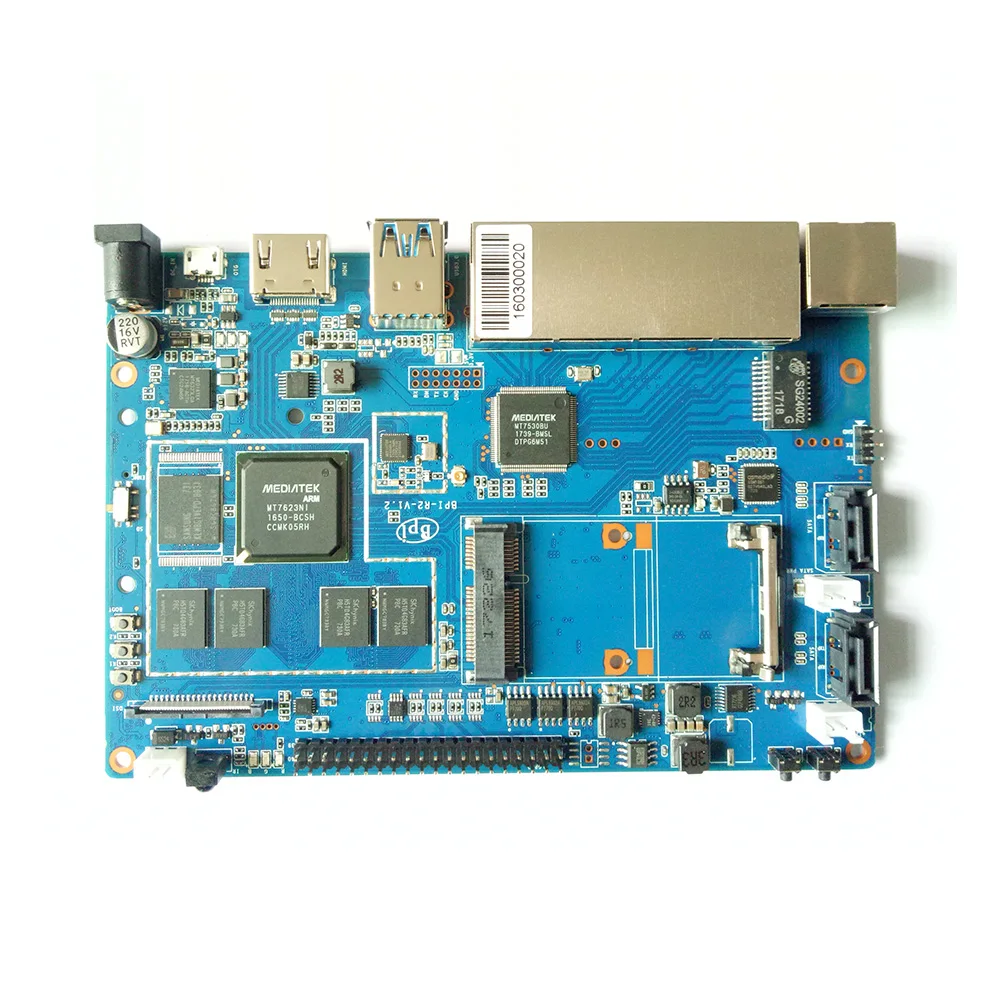

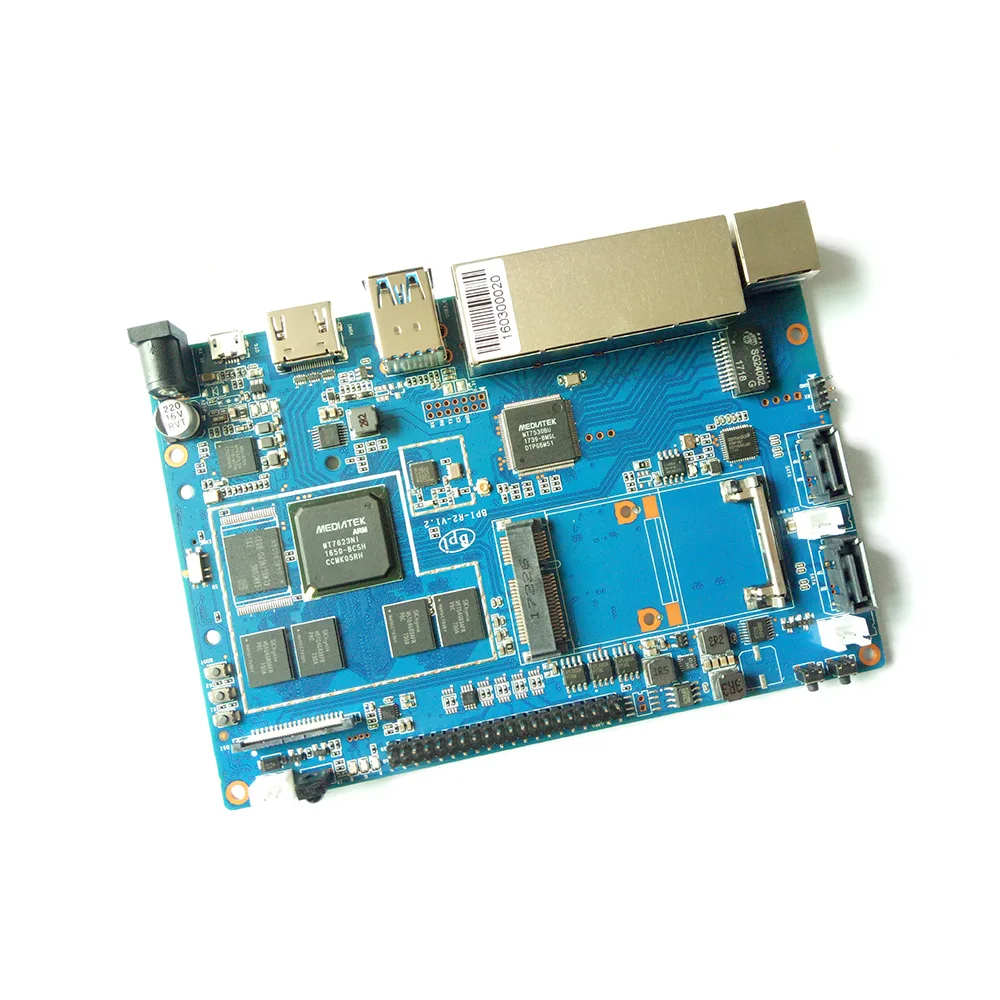

Банан PI BPI R2 провод для умного дома 2G LPDDR3 + 8GBEMMC плата разработки с открытым

Примечание:

Комплект 1: Bananapi R2 материнская плата

Комплект 2:Bananapi R2+ Блок питания + акриловый чехол + USB к RS232(TTL)+ антенна

Первая версия включает 5 гигабитных портов, а также 2 интерфейса SATA. Вторая версия платы маршрутизатора содержит Mediatek MT7623N. Процессор до 1,3 ГГц (четырехъядерный процессор Cortex A7), которая включает в себя Mali-450 GPU,2 Гб Оперативная память, встраиваемая мультимедийная карта памяти 8 Гб флэш-памяти, а также 5 гигабитные порты, 2 SATAs и вы также можете найти USB 3,0. На плате есть разъем для PCIe для соединений, например. WiFi 802,11 ac/n. Для подключения к Интернету вы можете использовать порт ethernet, а также WiFi 82.11a/b/g/n, а также Bluetooth 4,1. R2 поддерживает Android 5,1, а также OpenWRT, Debian, Ubuntu и Raspbian.

BPI-R2 содержит разъем HDMI, который поддерживает до 1080p.

Banana PI BPI-R2-это высокоинтегрированный Мультимедийный сетевой маршрутизатор; Он используется для высокой беспроводной производительности, домашнего развлечения, домашней автоматизации и т. д.

BPI-R2 интегрировать Quad-core ARM Cortex-A7 MPcore работать до 1,3 ГГц маршрутизатор также включает в себя различные периферийных устройств, включая HDMI TX, MIPI DSI, PCIe2.0, USB2.0 OTG, USB3.0 Порты и разъёмы, в том числе SATA Порты и разъёмы,Порт 5 Гбит/с гигабитный Ethernet порт, 802.11a/b/g/n wifi и BT4.1 на борту, также sup порт 802.11ac/n WLAN подключение через mini PCI-e порт

BPI-R2 может работать с Android 5,1 гладко, он также может запускать OpenWRT,Debian,linux,Ubuntu linux, Raspbian и другие ОС. Размер Banana Pi BPI-R2 такой же asBPI-R1, он может легко работать с игрой, он поддерживает видео выход высокой четкости 1080P, GPIO совместим с Raspberry Pi3

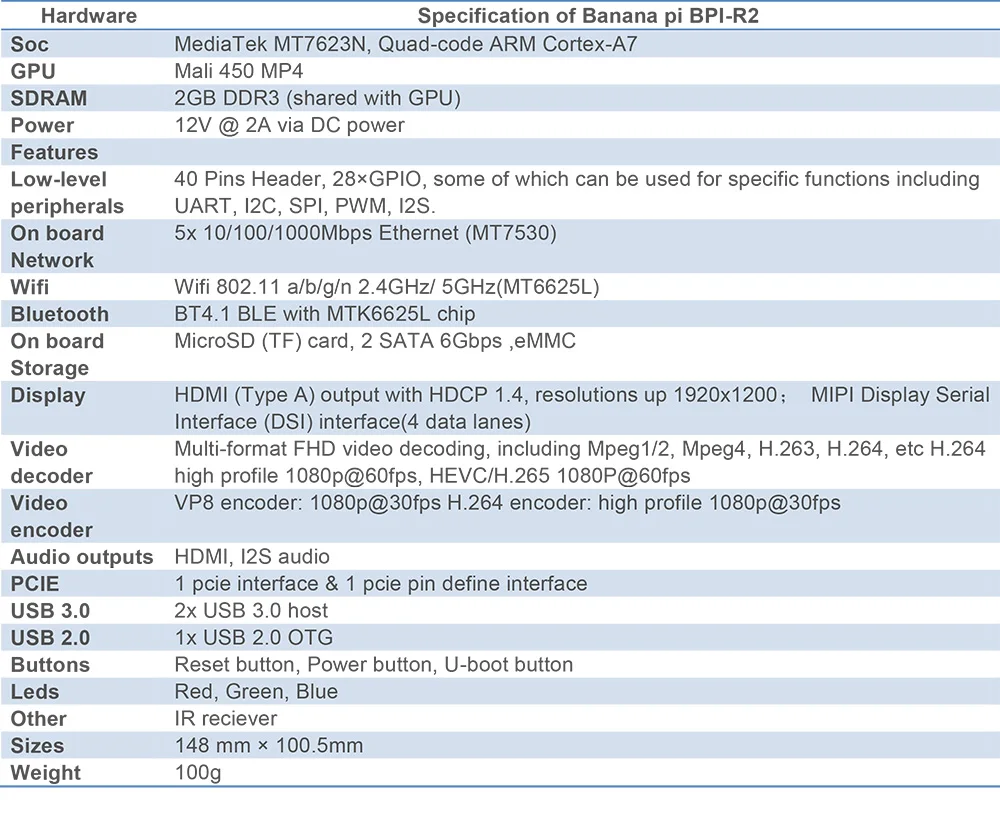

BPI-R2 аппаратный интерфейс

BPI-R2 GPIO Pin define

Banana Pi BPI-R2 40-контактный GPIO

Banana Pi BPI-R2 имеет 40-контактный GPIO header, что соответствует модели Raspberry Pi 3. Ниже приведена таблица с указанием Banana Pi GPIO разводки выводов:

BPI-R2 слот карты micro SD

У BPI-R2 есть слот для карты TF. Вы можете записать изображение на tf-карту и использовать его BPI-R2 загрузки так же, как raspberry pi.

Примечание:Поддержка 8G 16G 32G 64G,Пожалуйста, выберите tf-карту класса 10 для banana pi.

Banana Pi BPI-R2 eMMC flash

У BPI-R2 есть поддержка 8G eMMC flash на плате по умолчанию. Для пользователя на заказ, мы можем добавить 4-64G emmc на плате.

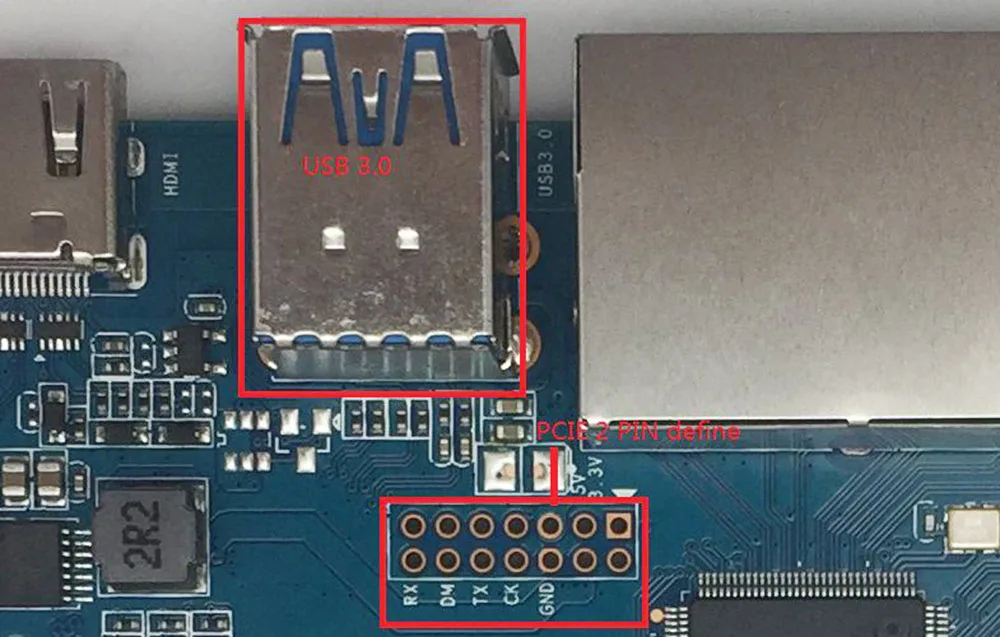

BPI-R2 USB 3,0 интерфейс

У BPI-R2 есть два интерфейса USB 3,0 на плате. Так что вы можете подключить клавиатуру, мышь, usb-камеру и... На BPI-R2

Порт USB 3,0 также может использоваться как интерфейс PCIE, PCIE 2 PIN define.

ЕЭС pcie pin с BPI-4G модулем

Добавьте модуль 4G в BPI-R2 :( если вы хотите купить модуль 4G,Нажмите здесь)

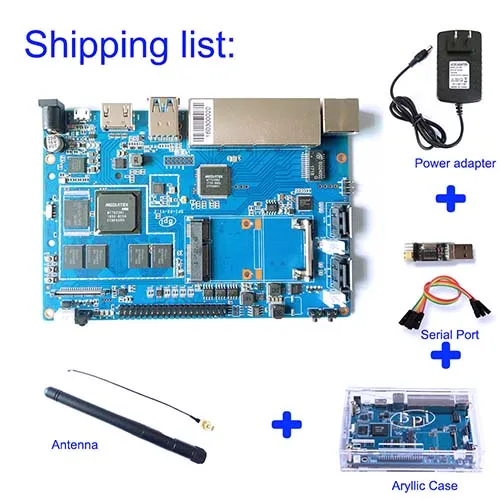

Комплект 2:

Плата Banana Pi R2 x1

Мощность адаптер x1

Акриловый чехол x1

Антенна x1

USB к RS232(TTL) x1 ------ giveaway

Сопутствующие товары:

Вики: //en.wikipedia.org/wiki/Banana_Pi#Banana_Pi_R2

Ресурс:Http://www.banana-pi.org/downloadall.html

Форум:Http://forum.banana-pi.org/

Инструкция по применению: //bananapi.gitbooks.io/banana-pi-bpi-r2-open-source-smart-router/content/bpi-r2-quick-start.html

Эксперт Поддержка: Firefly @ smartfire.cn Скайп:Smartfire_cn

Изготовление на заказ:Firefly @ smartfire.cn
