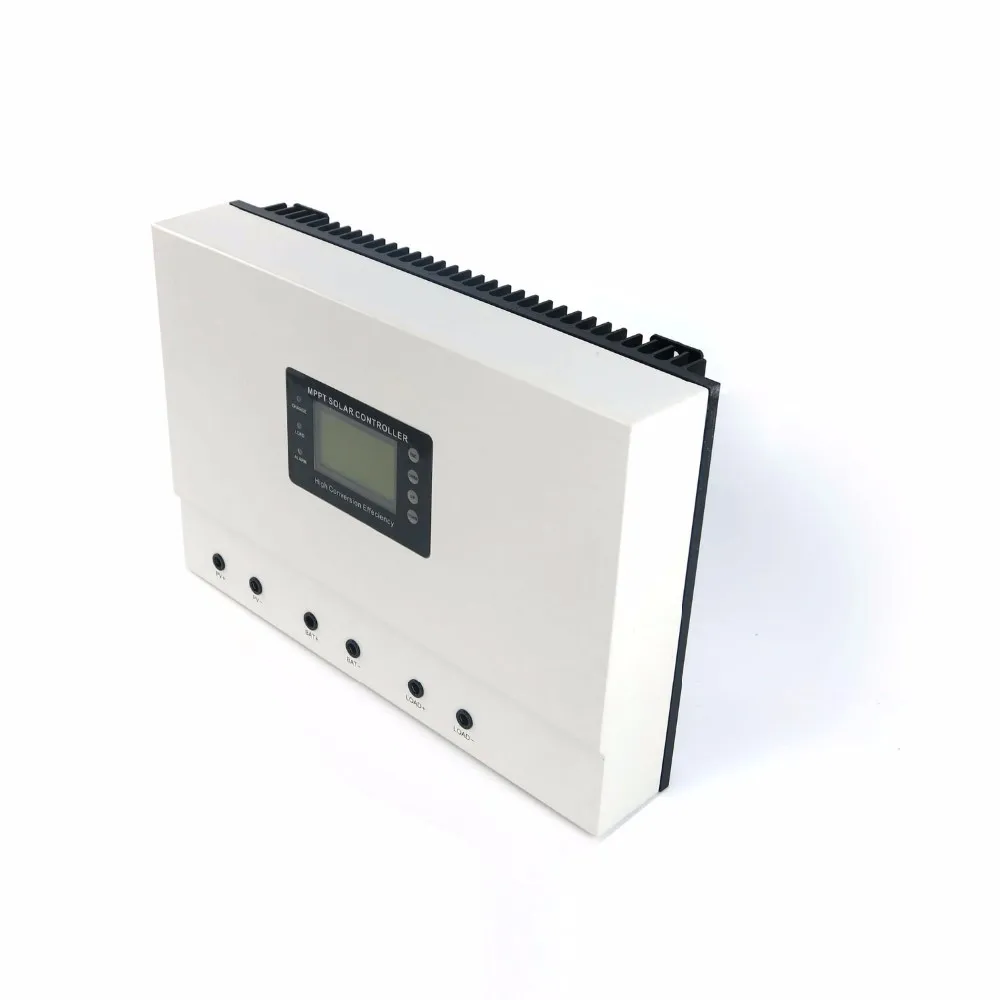

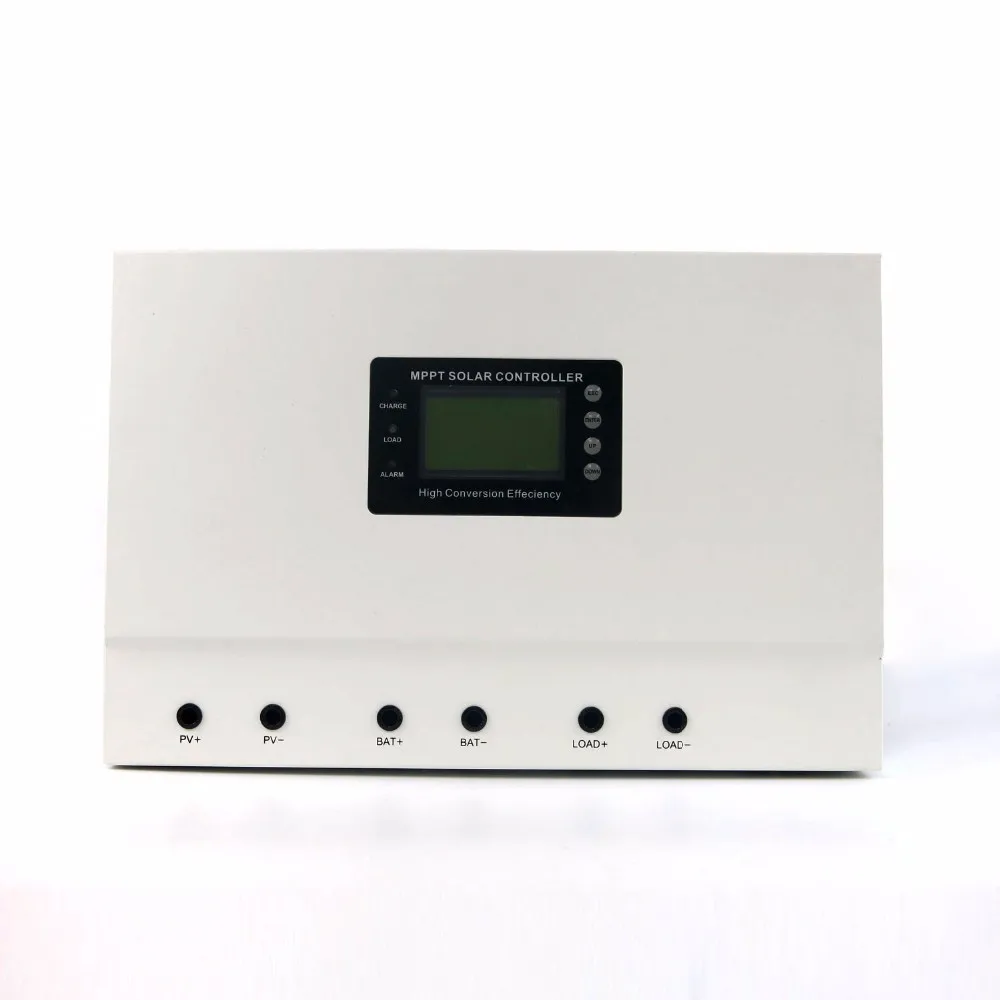

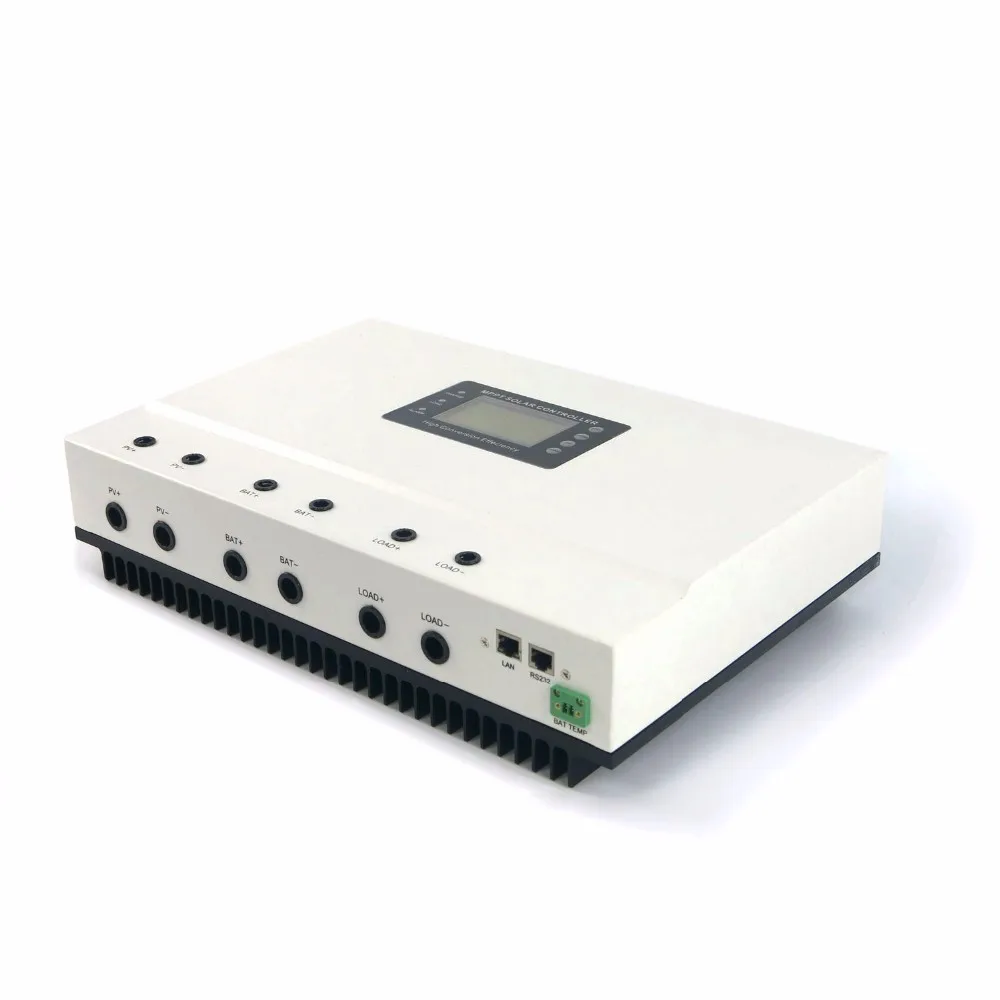

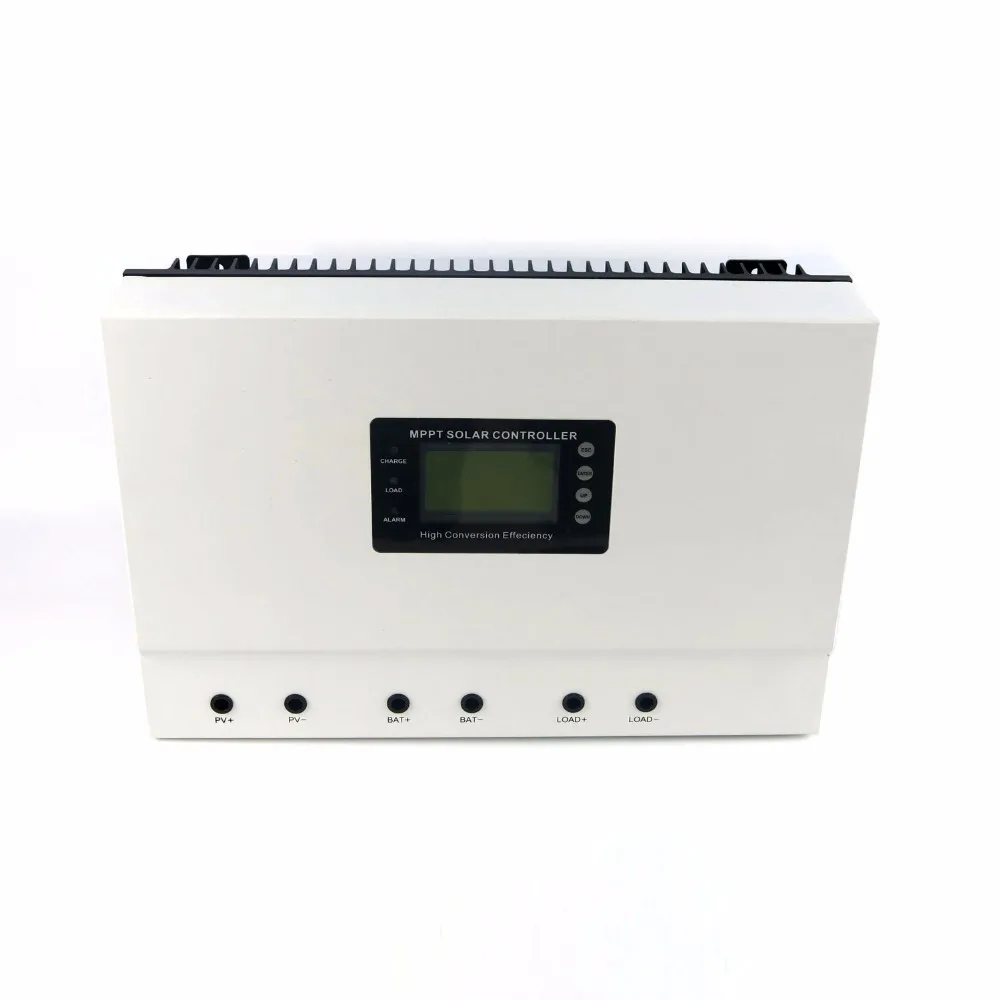

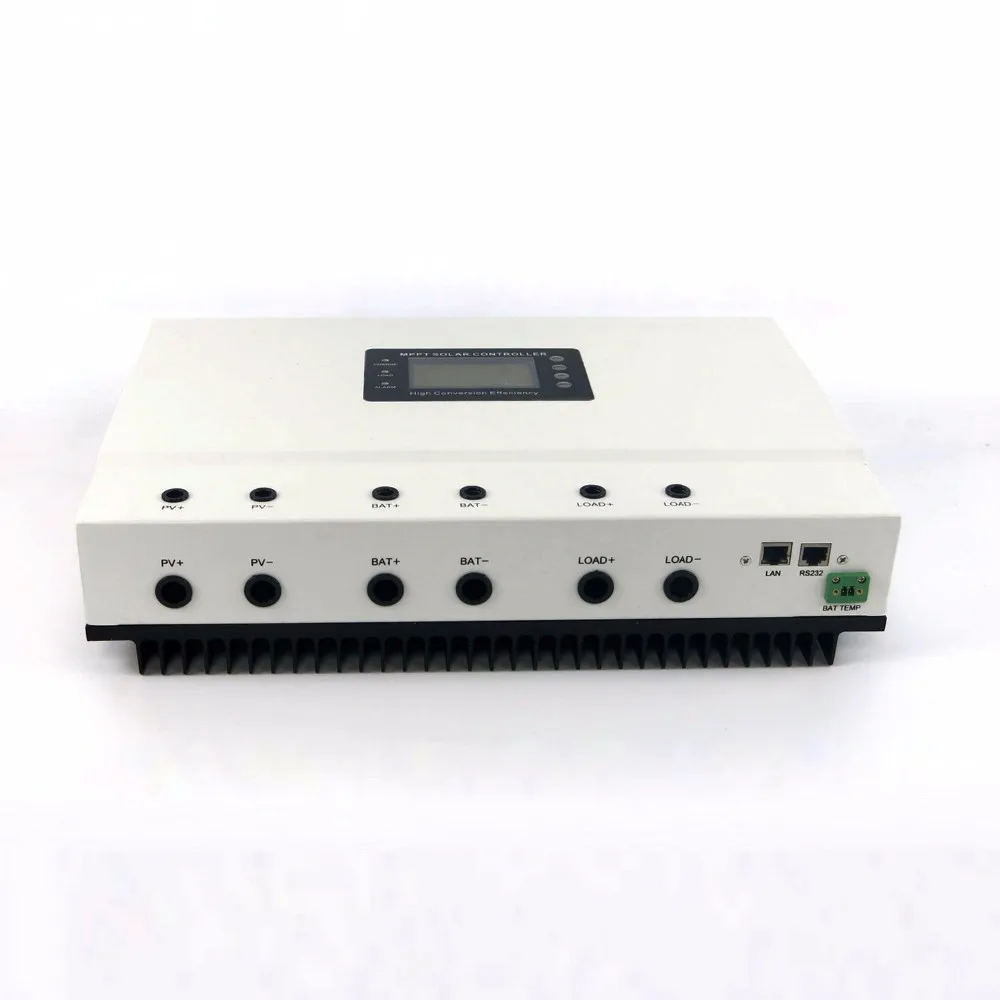

Maste 80A MPPT контроллер солнечного заряда 12 В/24 В/36 В/48 В постоянного тока Авто. Макс PV

Слежением за максимальной точкой мощности, модель контроллера:

Master-80A/100A серии

80A

100A

Режим зарядки

Максимальная Power Point Tracking

Метод

3 этапа: быстрая зарядка (MPPT), постоянное напряжение, плавающая зарядка

Тип системы

DC12V/24 V/36 V/48 VSYS

Автоматическое распознавание

Устройство плавного пуска времени

DC12V/24 V/36 V/48 VSYS

≤10s

Эффективность преобразования

DC12V/24 V/36 V/48 VSYS

≥96. 5%, ≤99%

Фотоэлектрические модули коэффициент использования

DC12V/24 V/36 V/48 VSYS

≥99%

12 V система распознает диапазон напряжения батареи

DC9V ~ 15В

24 V система распознавания батареи Диапазон напряжения

DC18V ~ 28 V

Е-байка 36В система распознавания батареи Диапазон напряжения

DC32V ~ 40 V

48 V система распознавания батареи Диапазон напряжения

DC42V ~ 60 V

Ошибка система

Напряжение батареи не находится в диапазоне выше, когда контроллер включен

PV характеристики входа

MPPT рабочее напряжение и диапазон

12 V система

DC16V ~ DC150V

24 V системы

DC30V ~ DC150V

36В тормозной системы

DC45V ~ DC150V

48 V системы

DC60V ~ DC150V

Низковольтная Входная точка защиты

12 V система

DC22V

24 V системы

DC34V

36В тормозной системы

DC50V

48 V системы

DC65V

Защита от максимального напряжения точка

DC12V/24 V/36 V/48 VSYS

DC150V

Низкая входная точка восстановления напряжения

DC12V/24 V/36 V/48 VSYS

DC145V

Макс. Мощность PV

12 V система

1136 W

1420 W

24 V системы

2272 W

2840 W

36В тормозной системы

3408 W

4260 W

48 V системы

4544 W

5680 W

Разряда характеристика

Выбор батарея

DC12V/24 V/36 V/48 VSYS

Герметичная свинцово-кислотная, вентилируемая

Типы (по умолчанию

Гель лак для ногтей, гидридных и никель-кадмиевых типов аккумуляторов батареи

Тип-гелевая батарея)

(Другие типы батарей также могут быть определены)

Режим зарядки

DC12V/24 V/36 V/48 VSYS

Постоянный ток-постоянное напряжение-Плавающий заряд

Постоянное напряжение

DC12V/24 V/36 V/48 VSYS

Пожалуйста, проверьте напряжение зарядки в соответствии с формой типа батареи.

Заряжены переменным током

DC12V/24 V/36 V/48 VSYS

Скорость ток заряда

DC12V/24 V/36 V/48 VSYS

80A

100A

В настоящее время с ограничением потока воды защита

DC12V/24 V/36 V/48 VSYS

85A

105A

Коэффициент температуры

DC12V/24 V/36 V/48 VSYS

±0. 02%/'C

Компенсация температуры

DC12V/24 V/36 V/48 VSYS

14,2 V-(самая высокая температура-25 ° С) * 0,3

Выходная Рябь (пик)

DC12V/24 V/36 V/48 VSYS

200mV

Зарядное устройство точность напряжения

DC12V/24 V/36 V/48 VSYS

≤±1. 5%

Разряда характеристика

Управление настройкой

Контроллер или программное обеспечения для подключения к компьютеру

Максимальный ток разряда

DC12V/24 V/36 V/48 VSYS

100A

Защита от разрядки

DC12V/24 V/36 V/48 VSYS

Предохранитель

Двойной контроль времени

DC12V/24 V/36 V/48 VSYS

На утром, утром/в ночное время, с открытыми в ночное время

Режим ВКЛ/ВЫКЛ

DC12V/24 V/36 V/48 VSYS

Вкл/Выкл

PV регулятор напряжения

DC12V/24 V/36 V/48 VSYS

PV напряжение ВКЛ, PV напряжение ВЫКЛ

PV контроль напряжения/задержки времени

DC12V/24 V/36 V/48 VSYS

PV напряжение включено, время задержки выключения

Режим включения/выключения

Разрядное напряжение защиты

DC12V/24 V/36 V/48 VSYS

Набор для съемки в реальном времени

Выключается, когда под (превышает) Установочное напряжение;

Функции связи

RS232 связи

DC12V/24 V/36 V/48 VSYS

Выбрал COM коммуникационный порт

ЛВС

DC12V/24 V/36 V/48 VSYS

Установите IP и адрес ворот для контроллера и солнечного орла;

А затем выберите tcp-связи

Функция защиты от перегрузки

Вход защита от низкого напряжения

Проверьте характеристики входа

Защита от максимального напряжения

Проверьте характеристики входа

Защита от высоких температур

95'C

Повышение температуры защиты

Выше 85'C, уменьшите выходную мощность, уменьшите 3A на градус.

Другие параметры

Термические методы

С функцией автоматического охлаждения

Компоненты

Сырье мирового бренда. Соответствие стандартам ЕС. Вся Номинальная температура электролитических конденсаторов не менее 105'C

Запах

Нет специфического запаха и токсичных веществ.

Защита окружающей среды

Соответствует 2002/95/EC,

Без кадмия и фторида

Физический

Измерение ДхШхВ (мм)

Г (кг)

Вес (кг)

Цвет

Синий, зеленый, белый (или OEM) (опционально)

Безопасность

CE, PSE, FCC, EMC

EMC

EN61000

Тип механической защиты

IP21

Окружающая среда

Влажность

0 ~ 90% RH (без уплотнения)

Высота над уровнем моря

0 ~ 3000 м

Рабочая температура

-20'C ~ + 40'C

Температура хранения

-40'C ~ + 75'C

Атмосферное давление

70 ~ 106kPa

Нет.

Описание продукта:

Кол-во

1

Солнечный контроллер (синий, зеленый или белый)

1 шт.

2

Вешалки (для установки контроллера на стену)

Комплект из 2 предметов

3

Винт (чтобы держать вешалки в контроллере)

Набор № 8

4

RJ45 поворот к RS232 кабель связи

1 шт.

5

Датчик температуры-провод

1 шт.

6

CD-плеер

1 шт.

7

Руководство пользователя

1 шт.
