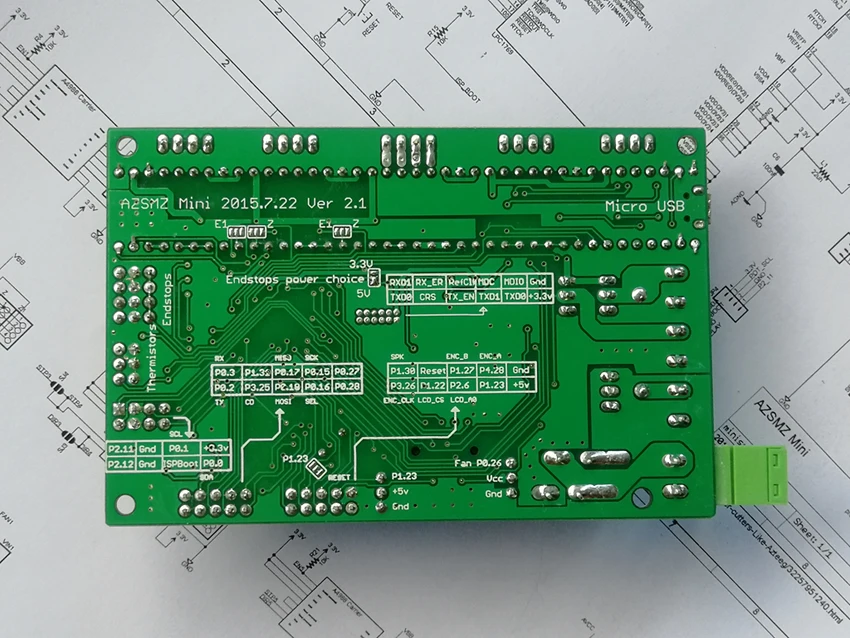

Контроллер на основе ARM 32 битного 3D принтера AZSMZ Mini Ver2.1 станки с ЧПУ лазерные

---

Azsmz МИНИ 2,1

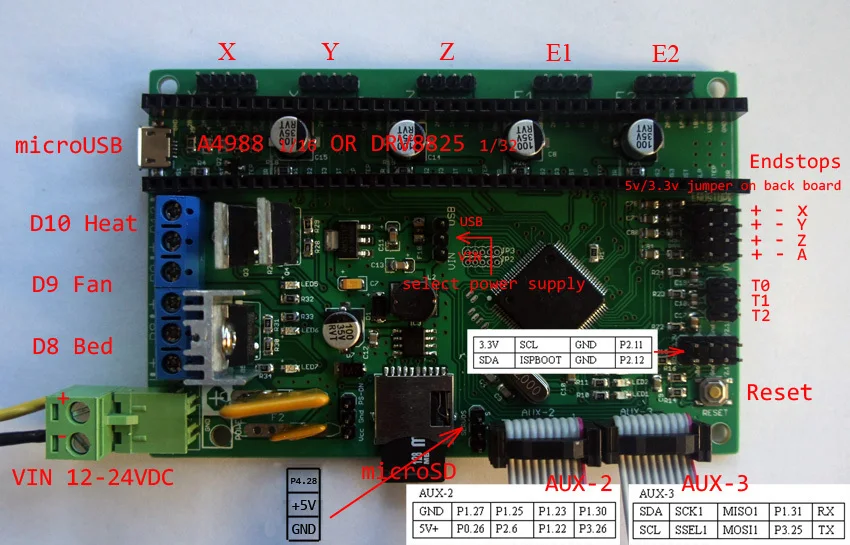

ЭтоНовая версия32 бит ARM для движения контроллер для 3D принтеры, станков с ЧПУ и лазерные резчики. Как Azteeg x5 mini, но отличается от smootieboard работает на LPC17XX на основе прошивки. Мощный 32 бит, NXP LPC1768 ARM chip способен выполнять более быстрые расчеты для более быстрых и плавных движений, не прерывая пот. Компактный и мощный все в одном растворе. Размер платы: 104 мм X 68 м ПродуктСВ СхемаСхема Использование метода сравненияAzteeg x5 мини Примечание: не содержит каких-либоSD карта Особенности: 32BIT NPC LPC1768 ARM процессор. Совместимость с LPC1768 на основе firmeware (smootieware) 5 гнезд драйвера для A4988 (по умолчанию 1/16 микро шаговый) или DRV8825 (по умолчанию 1/32 микро шаговый 1 МОП-транзистор с высоким током для контроля теплового слоя 1 Mosfet для управления Hotend 1 вентилятора Mosfet 4 концевые остановки и 3 входа термистора Высокоэффективный импульсный источник питания с широким входом (5v @ 1A max) Слот карты Micro SD собран в СервоприводИнтерфейс.100% совместимостьС официальной прошивкой smoothhieware. ДобавьтеВентиляторИнтерфейс. Вот ссылка на покупку ЖК-дисплея 12864: Http:/item/3D-printer-smart-controller-SMART-RAMPS-OR-RAMPS-1-4-LCD-12864-LCD-control-panel-green/32213636460.html

ОбразецConfig.txt:

# Примечания не должны превышать 132 символов # Конфигурация модуля робота: общее управление движением g-кодов и нарезка в ходы Default_feed_rate 4000 # частота по умолчанию (мм/минута) для движения G1/G2/G3 Default_seek_rate 4000 # частота по умолчанию (мм/мин) для движения G0 Mm_per_arc_segment 0,5 # дуги разрезаются на сегменты (линии), это длина для # Это сегментами. Меньшие значения означают большее разрешение, # Более высокие значения означают более быстрое вычисление # Mm_per_line_segment 0,5 # линии могут быть разрезаны на сегменты (не полезны с картезианскими # Координаты роботов). Delta_segments_per_second 100 # для deltas только такой же, как в Marlin/Delta, установите до 0, чтобы отключить # И использовать mm_per_line_segment # Arm Конфигурация решения: Cartesian robot. Преобразует мм положения в шаговые положения Arm_solution linear_delta # выбирает решение delta arm Alpha_steps_per_mm 100 # шаги на мм для alpha stepper Beta_steps_per_mm 100 # шагов на мм для бета-шагового Gamma_steps_per_mm 100 # шагов на мм для гамма шагового Arm_length 196,8 # это длина руки от шарнира до шарнира Arm_radius 101,9 # это горизонтальное расстояние от петли до петли # Когда эффектор центрирован # Планировщик конфигурации модуля: посмотрите вперед и ускорение конфигурации Planner_queue_size 32 # не меняйте это, если вы точно не знаете, что делаете Ускорение 3000 # ускорение в мм/секунду. Acceleration_ticks_per_second 1000 # количество раз в секунду скорость обновляется Junction_deviation 0,05 # похож на старые "max_jerk" в миллиметрах, # Более низкие значения означают более тщательную работу, более высокие значения означают # Быстрее и еще больше рывок # Minimum_planner_speed 0,0 # устанавливает минимальную скорость планировщика в мм/сек # Шаговый модуль конфигурации Microseconds_per_step_pulse 1 # длительность импульсов шагового двигателя, в микросекундах Minimum_steps_per_minutes 1200 # никогда не шагайте медленнее этого Base_stepping_frequency 100000 # Базовая частота для шага, выше дает плавное движение # Пределы скорости картезианской оси X_axis_max_speed 30000 # мм/мин Y_axis_max_speed 30000 # мм/мин Z_axis_max_speed 30000 # мм/мин # Шаговый модуль шпильки (порты, и pin-код номера, добавляя "!» на номер будут инвертировать ПИН-кода) Alpha_step_pin 2,0 # Pin для шагового сигнала alpha Alpha_dir_pin 0,5 # Pin для Альфа шагового направления Alpha_en_pin 0,4 # Pin для alpha enable pin Alpha_max_rate 30000,0 # мм/мин Beta_step_pin 2,1 # Pin для Бета шагового сигнала Beta_dir_pin 0,11 # Pin для Бета шагового направления Beta_en_pin 0,10 # Pin для beta enable Beta_max_rate 30000,0 # мм/мин Gamma_step_pin 2,2 # Pin для шагового сигнала gamma Gamma_dir_pin 0,20 # Pin для гамма шагового направления Gamma_en_pin 0,19 # Pin для включения гамма Gamma_max_rate 30000,0 # мм/мин # Конфигурация последовательной связи (скорость передачи по умолчанию до 9600, если) Uart0.baud _ rate 115200 # скорость передачи данных для аппаратного последовательного порта по умолчанию # Конфигурация последовательной связи (скорость передачи данных по умолчанию до 9600, если не определена) Serial.baud_rate 115200 # скорость передачи данных для последовательного порта по умолчанию Second_usb_serial_enable false # это позволяет второму последовательному порту usb (иметь оба pronterface # И Подключение терминала) Leds_disable false # disable использование светодиодов после загрузки конфигурации # Msd_disable true # отключите MSD (USB SDCARD), когда Установите значение true # Disable_msd   Размер Dfu_enable Ложные
