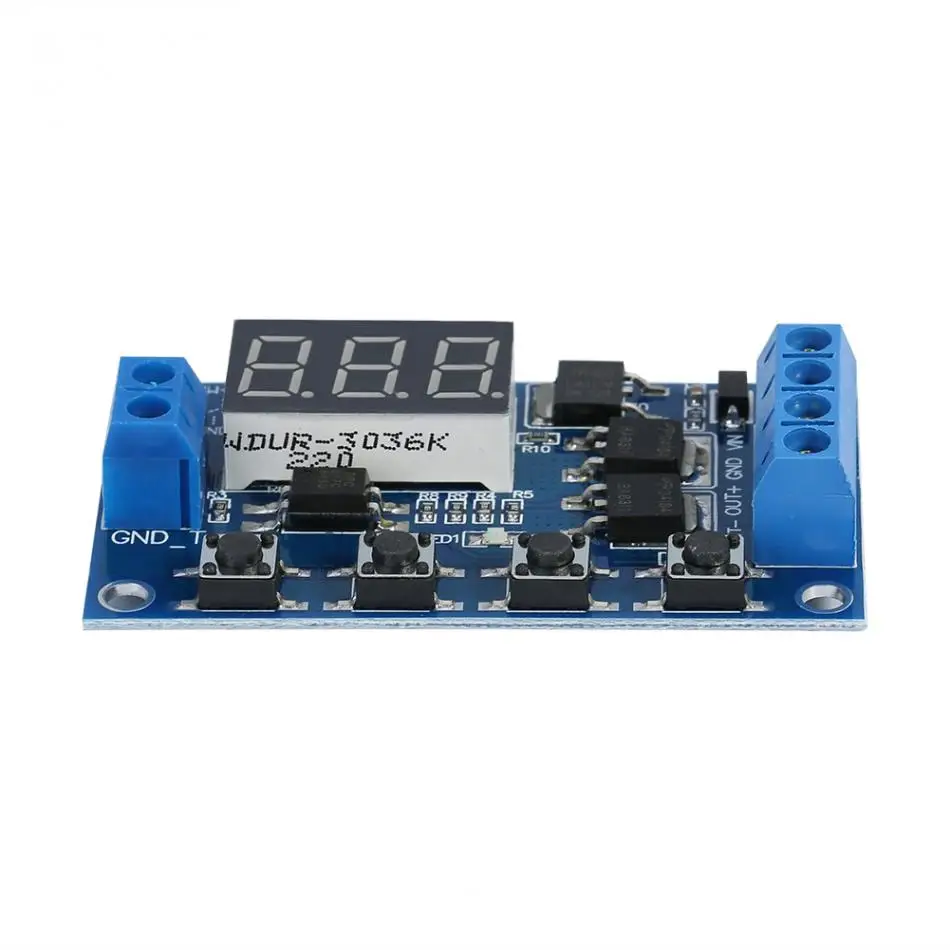

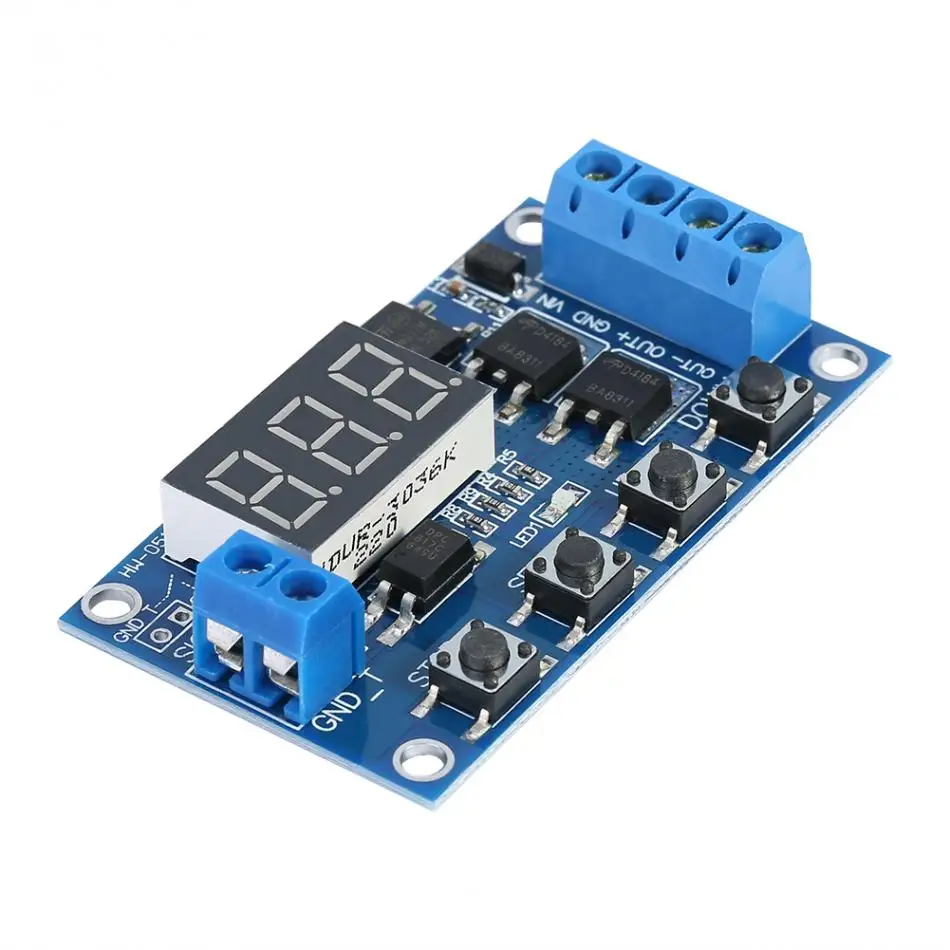

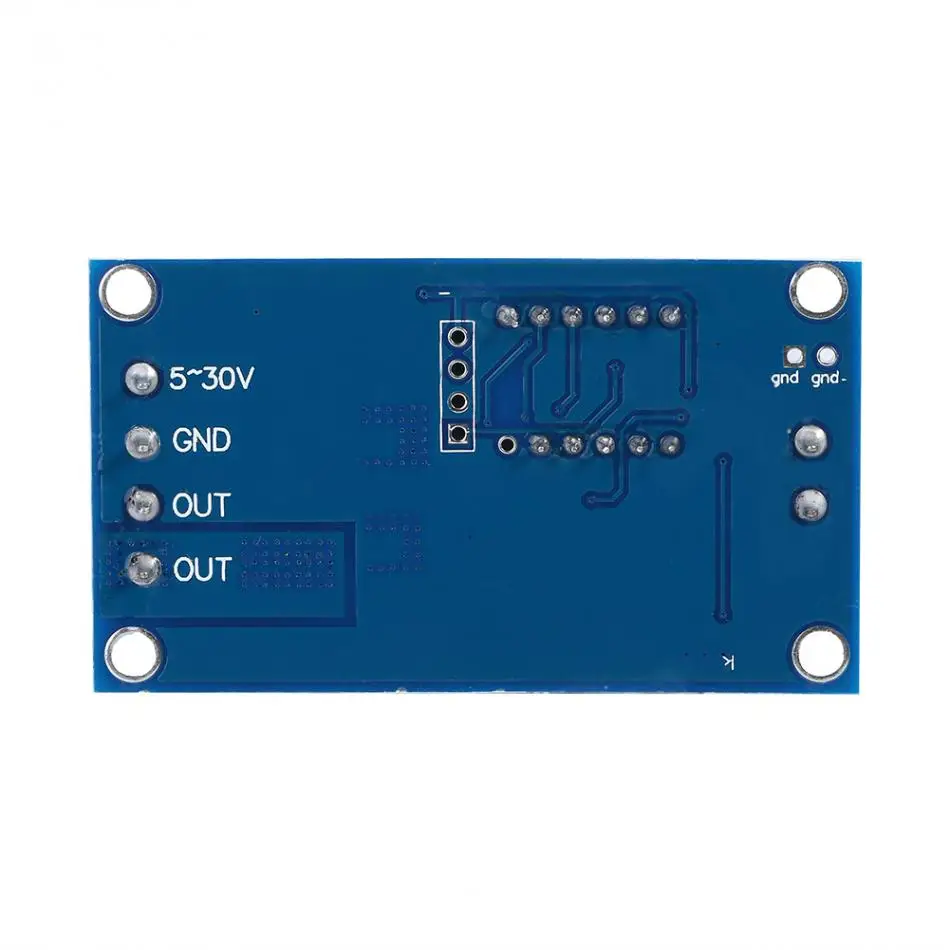

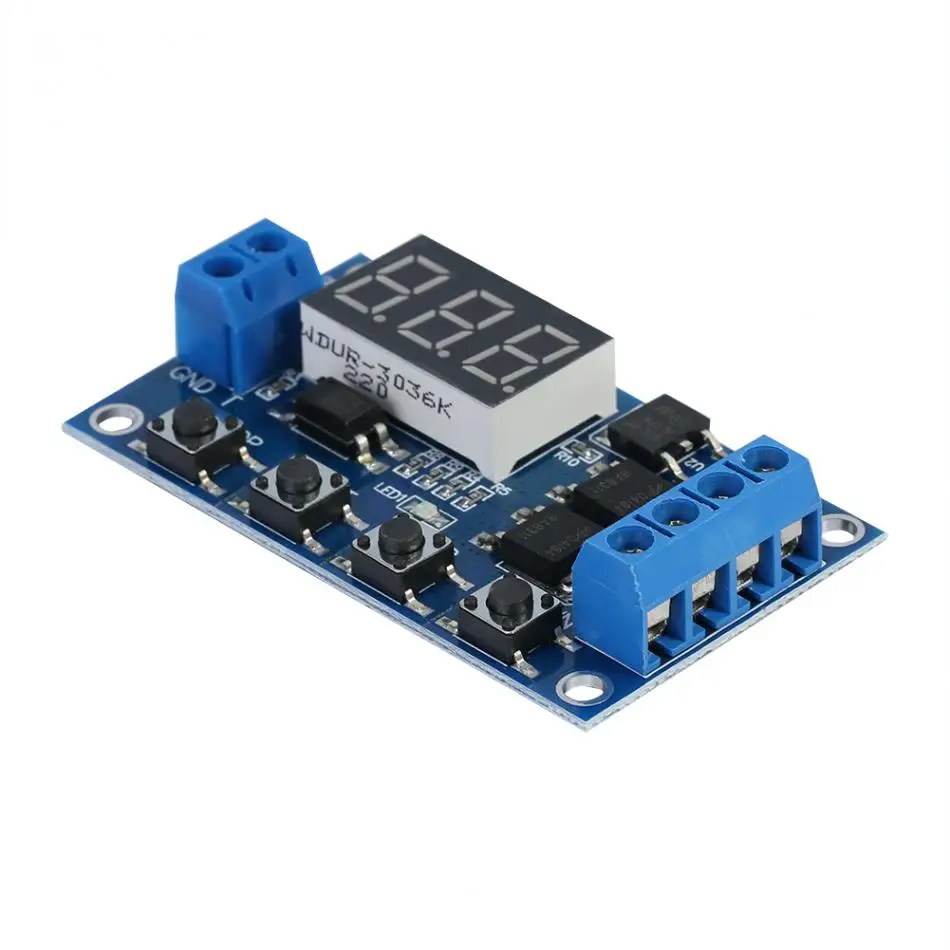

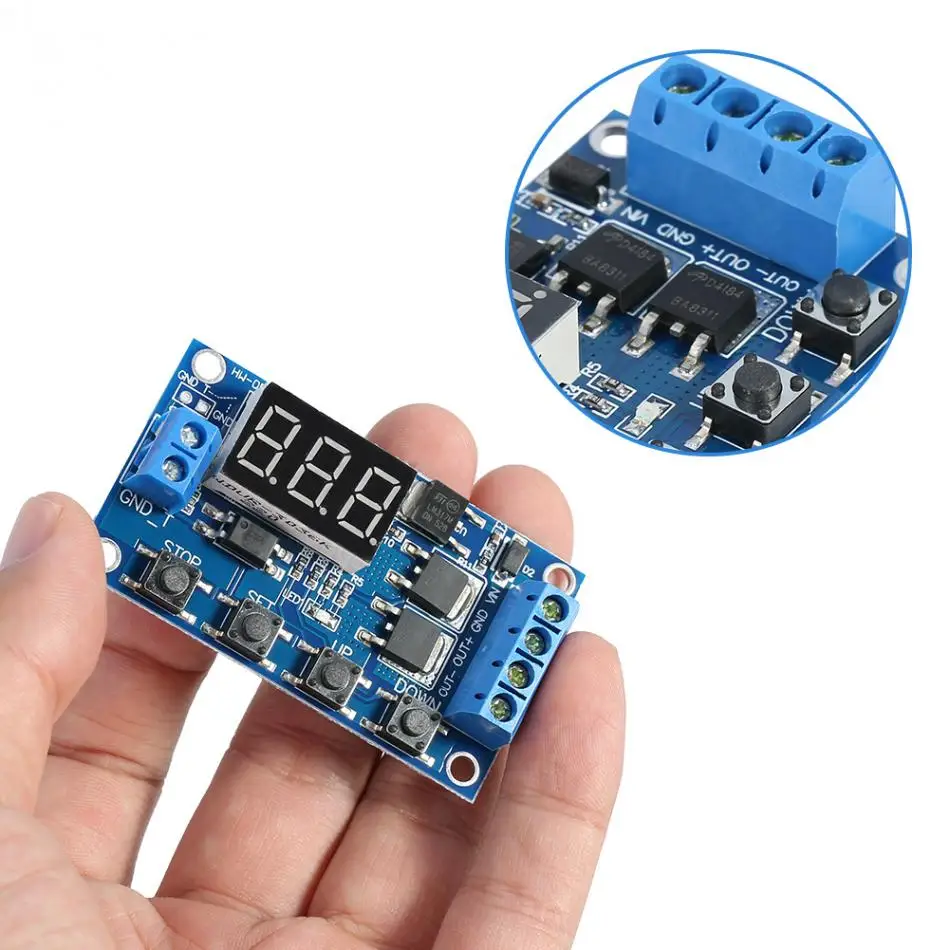

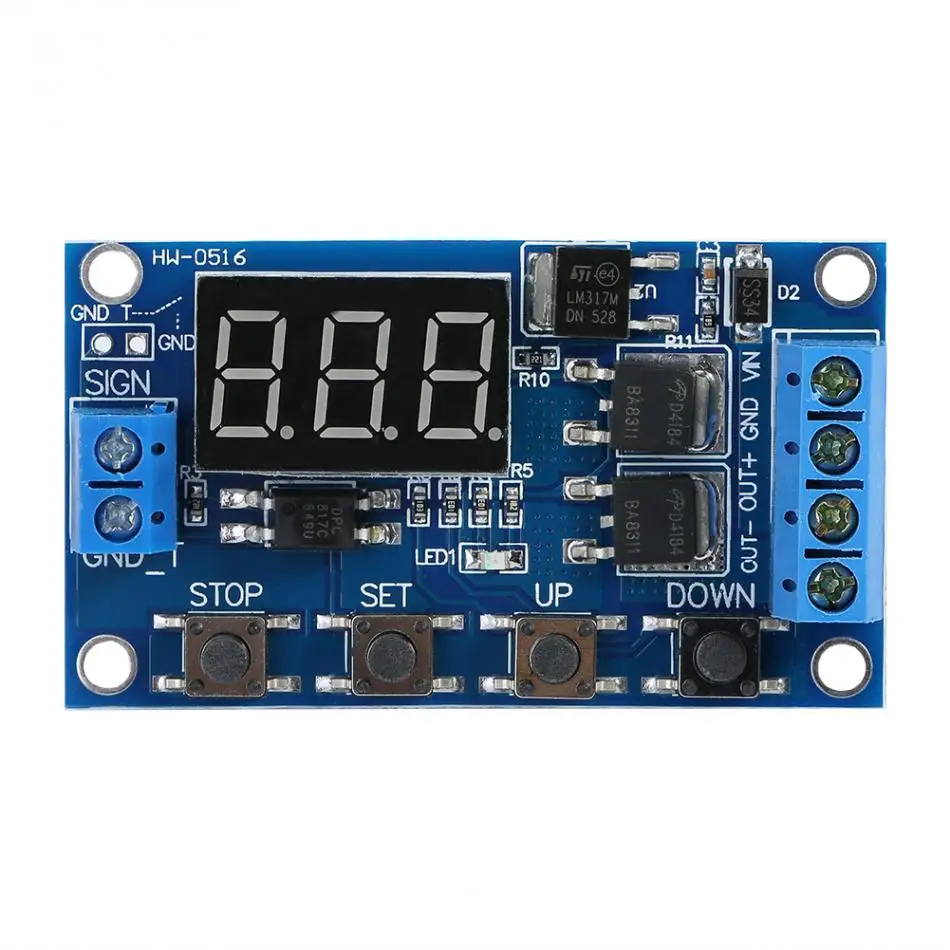

DC 5v--36в триггер таймер задержки цикла переключатель включения/выключения релейный модуль со светодиодным дисплеем управление временем таймер релейный модуль

Особенности:

• Для достижения быстрой высокой частоты включения и выключения цепи, неограниченное количество раз переключения.
• Никаких шумов во время включения/выключения, без искры и электромагнитных помех.
• По сравнению с обычными электромагнитными релейными модулями, он имеет более длительный срок службы.
• Двойной MOS параллельный активный выход, низкое внутреннее сопротивление, больший ток, сильная мощность; при комнатной температуре, рабочий ток до 15а, мощность до 400 Вт, который используется для большинства устройств.
• Широкий вход напряжения от 5 в до 36 В, обычно используется для управления двигателями постоянного тока, огнями, светодиодными полосками, микронасосами, соленоидными клапанами и т. д., очень удобно.
• Имеет функцию аварийной остановки (кнопка «стоп») и защиту от обратного ввода.
• Автоматически Войдите в режим сна и выключите дисплей, если не будет работать в течение 5 минут, и будет просыпаться нажатием любой кнопки.
• Вы можете задать различные параметры OP, CL, LOP, которые не зависят друг от друга и сохранены отдельно;
• Все параметры будут сохранены автоматически, если произойдет сбой питания.

Характеристики:

Напряжение: 5 В ~ 36 В постоянного тока.

Источник сигнала триггера: триггер высокого напряжения (3,0 В ~ 24 В), заземление сигнала и заземление системы не находятся на общей земле для улучшения способности системы анти-помех (вы также можете подключить их на общей земле).

Выходная мощность: 5 В ~ 36 В постоянного тока, при комнатной температуре, непрерывный ток 15А, мощность 400 Вт. С усиленным тепловыделением ток может быть до 30A.

Ток покоя: 20 мА

Рабочий ток: 50 мА

Рабочая температура:-40 ° ~ 85 °

Clocking (задержка времени) диапазон: от 0,1 до 999 минут

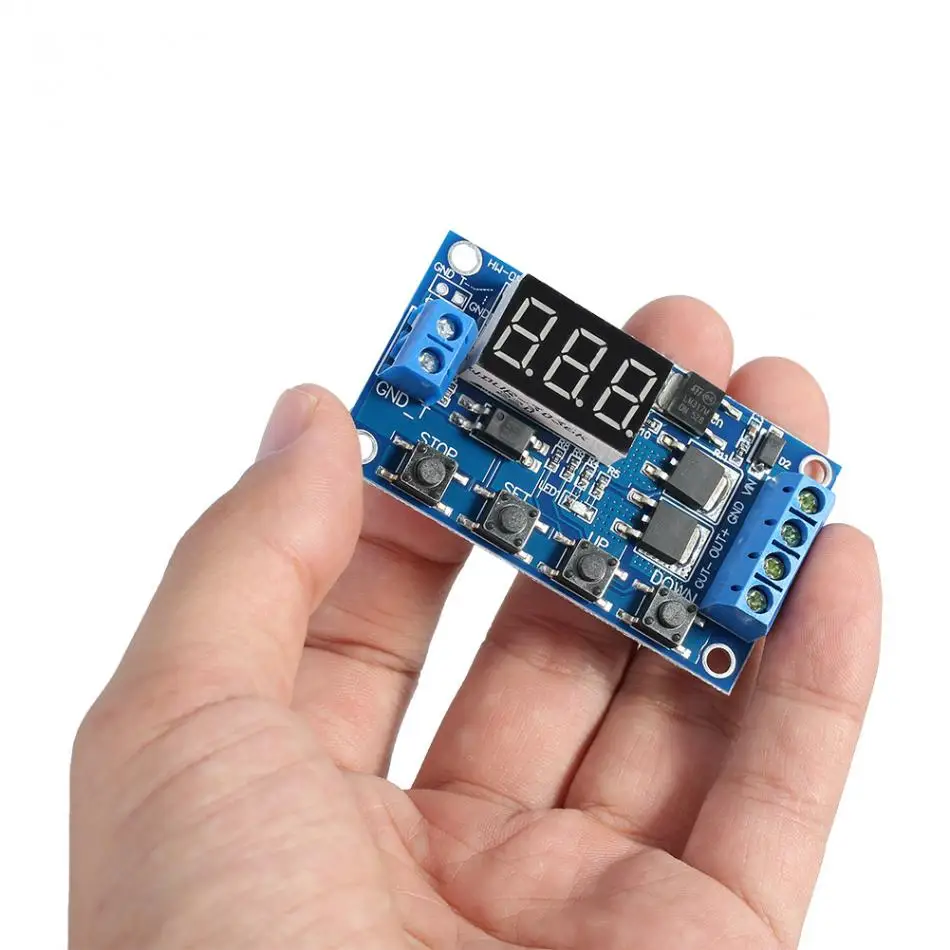

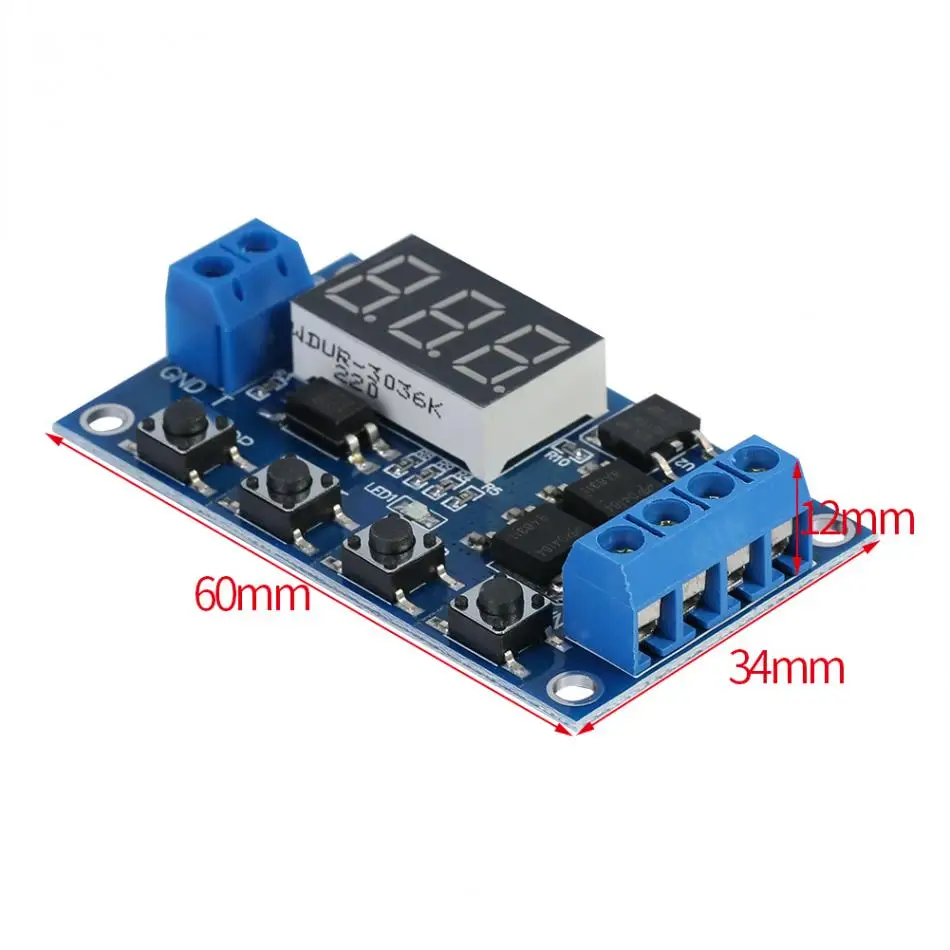

Размер: 60*34*12 мм/2,36*1,33*0,47"

Инструкция:

Режим работы:

P1: Триггерный сигнал, реле включено время «OP», а затем Отключено; в «OP» время, следующим образом:

P1.1: сигнал срабатывает снова, недействителен

P1.2: сигнал срабатывает снова, clocking сброшен

P1.3: Сигнал-триггер снова сброс, выключение и остановка синхронизации;

P-2: триггер, реле выключено «CL» времени, реле на «OP» время, а затем отсоединить реле после отключения;

P3.1: Триггерный сигнал, реле включается после времени «OP», реле выключено «CL», затем рабочие циклы; если триггер сигнал снова во время цикла, реле выключено, остановка clocking; количество циклов ("LOP") может быть установлен.

P3.2: без запуска сигнала после включения, реле включено время «OP», время выключения «CL», затем рабочие циклы; количество циклов ("LOP") может быть установлено.

P-4: Функция удержания сигнала. Если есть сигнал триггера, сбрасывается, реле остается включенным; Когда сигнал исчезает, после отключения времени «OP» реле выключено; если во время отключения срабатывает другой сигнал, clocking будет сброшен.

Как установить диапазон синхронизации:

После установки значения параметра при выборе режима нажмите кнопку «стоп», чтобы установить диапазон синхронизации;

XXX. Последняя Десятичная точка загорается, диапазон: от 1 секунды до 999 секунд.

XX. X загорается вторая Десятичная точка, диапазон: от 0,1 до 99,9 секунд

X. X. X. Все 3 десятичных знака загораются, диапазон: от 1 минуты до 999 минут.

Например, если вы хотите установить «OP» как 3,2 секунды, зажгите вторую последнюю десятичную точку и выставьте цифру как 03,2

Описание параметра:«OP»-on time, «CL»-off time, «LOP»-количество циклов (1-999 раз, «---» представляет бесконечную петлю).

Эти параметры независимы друг от друга, но разделяются каждым режимом. Например, в режиме P1.1 установите режим on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, его «OP» также будет 5 секунд.

В главном интерфейсе (display 000) нажмите кнопку «SET», чтобы отобразить «OP» («CL», «LOP») и соответствующее время XXX;

Если режим (например, режим P1.1, P1.2, P1.3) имеет только время «OP», нажмите кнопку «SET», чтобы отобразить только «OP» и соответствующее время;

Некоторые модели (например, режим P3.1, P3.2) имеют параметры «OP», «CL», «LOP», нажмите кнопку «SET», чтобы отобразить «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

После настройки режима в главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно.

Как установить параметры:

1. Сначала прочитайте инструкции, чтобы определить требуемый режим работы.

2. модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите и удерживайте кнопку «установить» в течение 2 секунд для ввода интерфейса выбора режима; затем нажмите кнопку «вверх», «вниз», чтобы выбрать режим (P1.1 ~ P-4).

3. выберите режим (например, P3.2), затем нажмите кнопку «SET», параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («---» представляет бесконечную петлю), нажмите (или нажмите и удерживайте) «вверх», «вниз» Кнопка для регулировки значения параметра; затем нажмите кнопку «стоп», чтобы установить положение десятичной точки, чтобы выбрать диапазон синхронизации (от 0,1 до 999 минут); нажмите кнопку «SET», чтобы задать следующие параметры текущего режима, метод такой же, как и выше.

4. после установки параметров нажмите и удерживайте кнопку «set» в течение 2 секунд, затем текущий режим будет мигать один раз, а затем вернуться к основному интерфейсу, что означает, что параметры успешно установлены.

Основной интерфейс: Если реле не находится в рабочем состоянии, оно отображает «000» без запятой), если оно находится в рабочем состоянии, оно имеет десятичную точку.

Экран выбора режима: Нажмите и удерживайте кнопку «SET» для входа; После настройки нажмите и удерживайте кнопку «SET», чтобы вернуться к основному интерфейсу.

Режим включения реле:

1. ВКЛ: реле позволяет проводить в режиме ON-time;

2. Выключение: реле препятствует проводимости и всегда закрыто;

В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, нажмите кнопку on, чтобы отключить реле)

Режим сна:

1. Режим сна «C-P»: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, программа работает как обычно;

2. "O-d" Нормальный режим: цифровой дисплей включается всегда;

Нажмите и удерживайте кнопку «стоп» в течение двух секунд, чтобы переключить «C-P» и «O-d», Мигает текущее состояние, а затем вернитесь к основному интерфейсу.

Примечание:

1. Модуль является активным выходом, выходное напряжение равно входному напряжению.

2. «DC +» и «нагрузка +» внутри коротки (Подключено), но «DC-» и «нагрузка-» не может быть короткой, в противном случае нагрузка не может контролироваться ВКЛ и ВЫКЛ, что эквивалентно нагрузке, работающей всегда.

В комплект входит:

1 x модуль переключения для таймера
