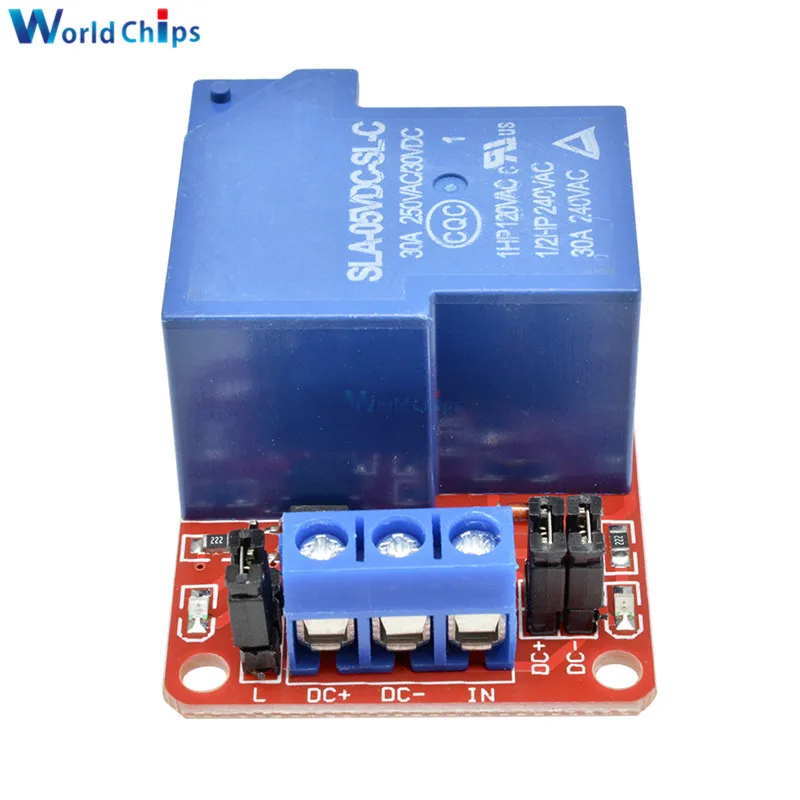

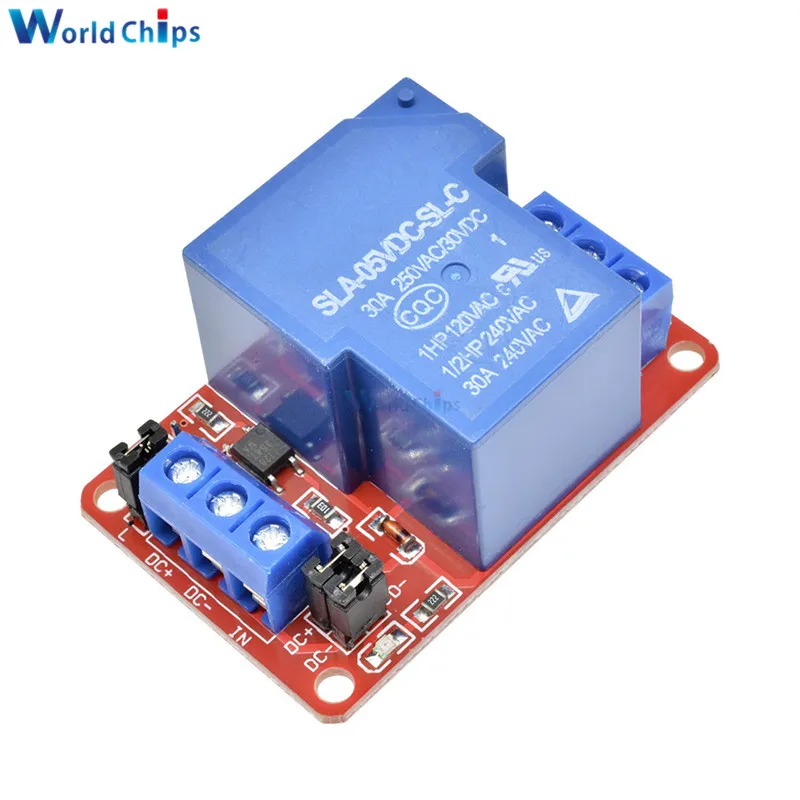

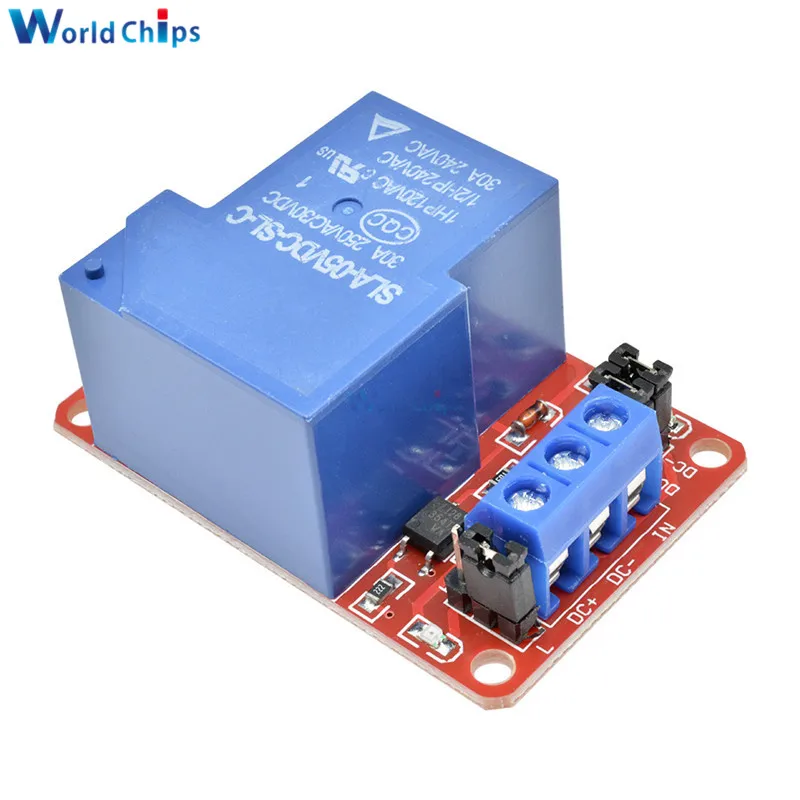

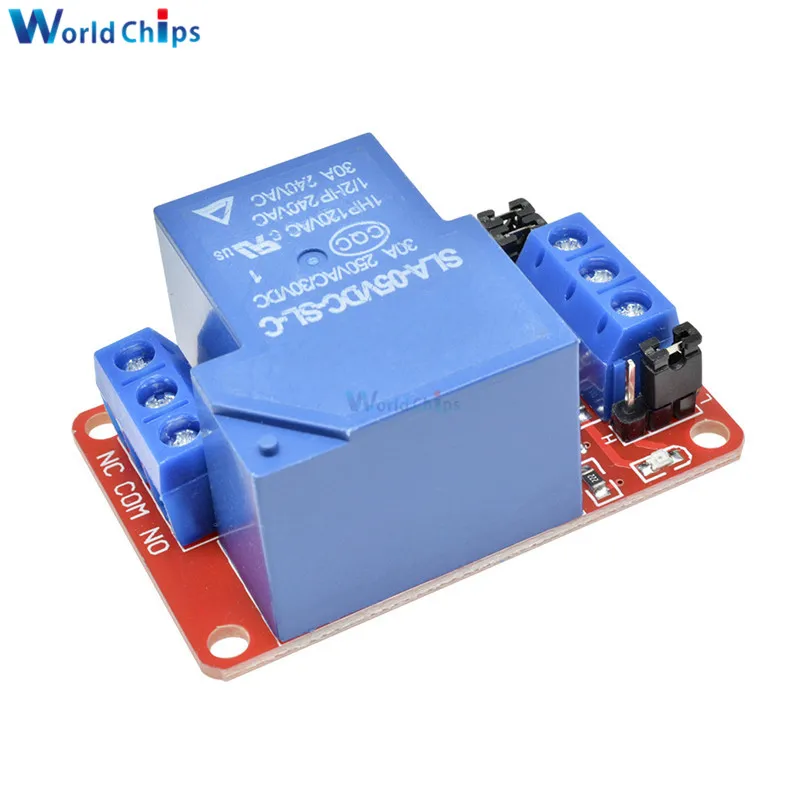

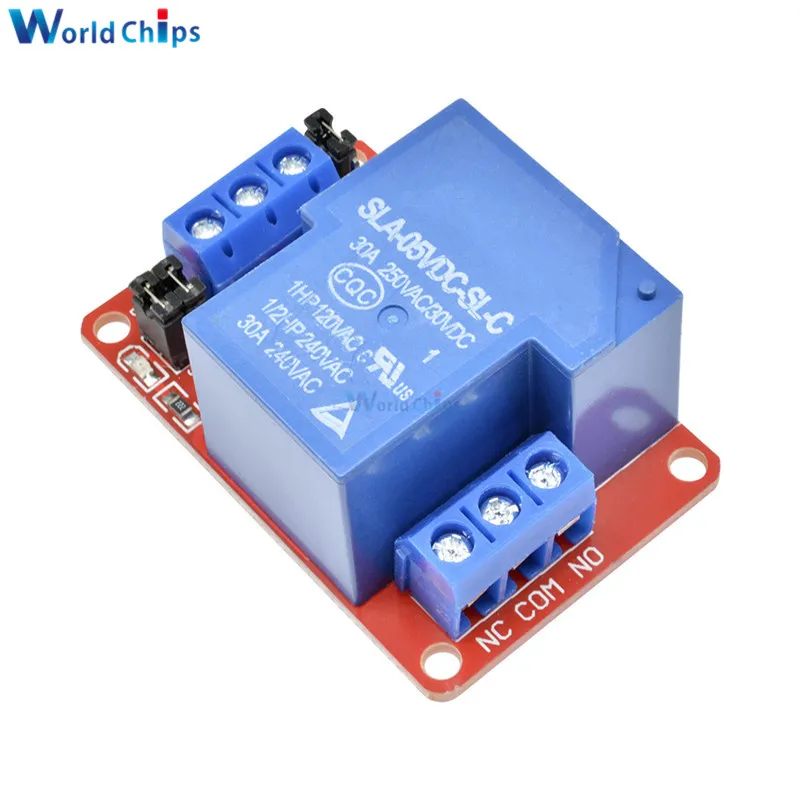

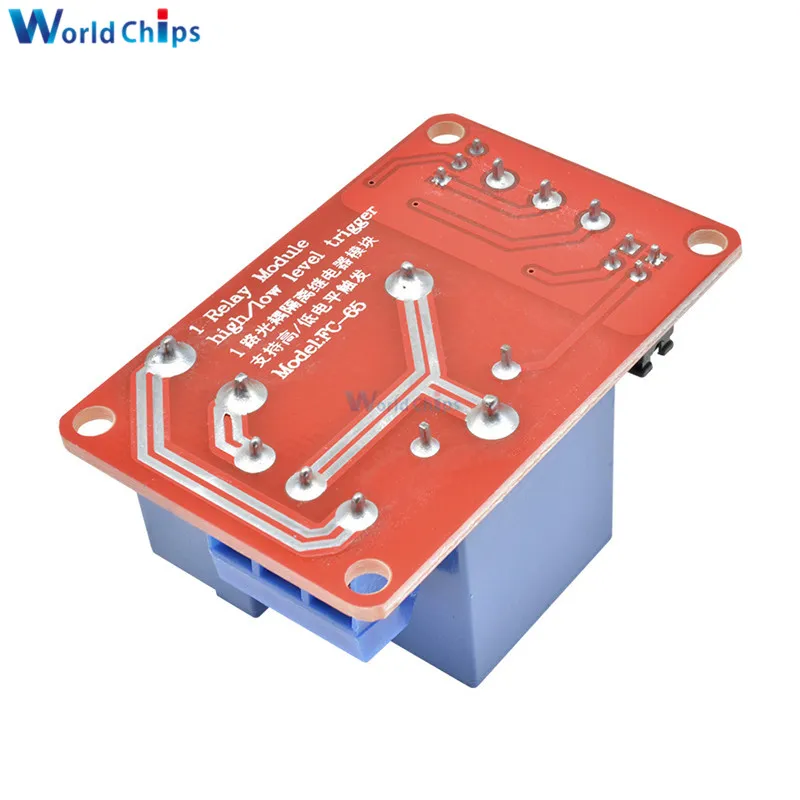

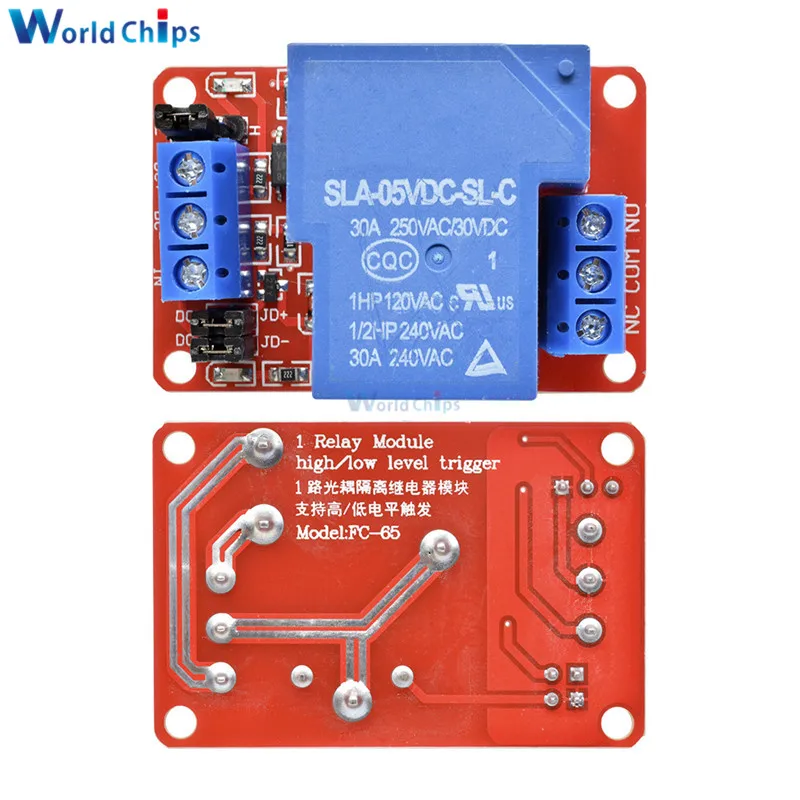

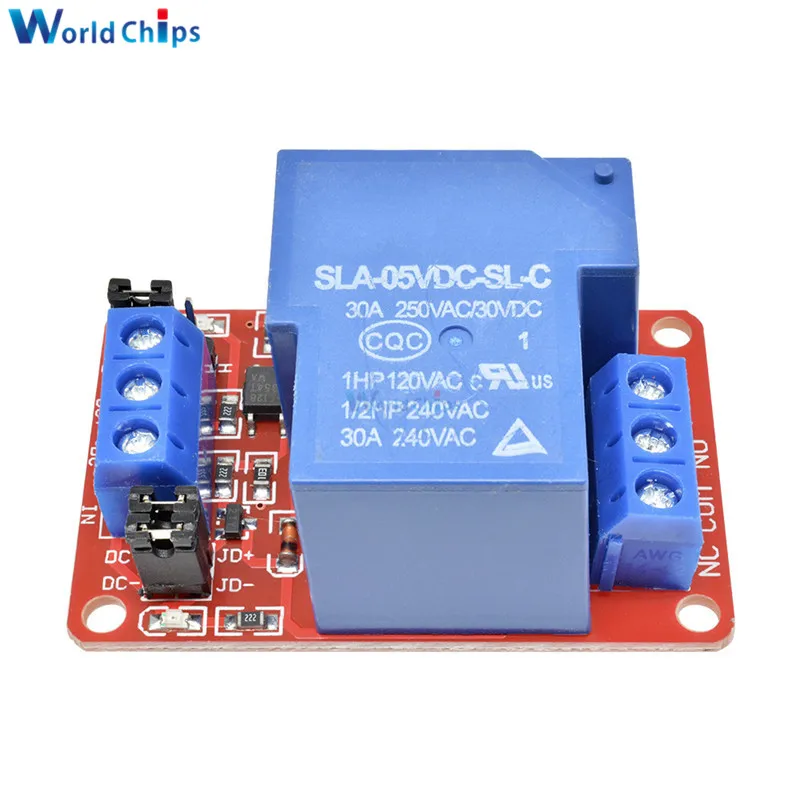

DC 5V 12V 24V 30A высокомощный 1 канальный релейный модуль с оптроном уровня Тригер для

---





Описание:     5-вольтовый 30A 1-канальный релейный модуль с оптомуфтой H/L Уровень Triger Описание модуля: 30A релейный модуль, нормально открытый интерфейс Максимальная нагрузка: AC 250 В/30A, DV 30 В/30A Изоляция оптической муфты, способность к вождению сильна, стабильная производительность; ток триггера составляет 5 мА Модуль может быть установлен на высоком уровне или на низком уровне с помощью перемычки Индикатор питания (зеленый), индикатор состояния реле (красный) Размер модуля: 50 мм * 33 мм * 24 мм Технические параметры: Версия напряжения: 5 В Статический ток: 5 мА Рабочий ток: 190 мА Ток триггера: 2-4 мА   Характеристики интерфейса модуля:     DC +: источник питания постоянного тока с положительным полюсом DC-: DC источник питания отрицательный полюс В: сигнальный пусковой штифт JD +: реле управления напряжением JD-: реле управления отрицательным напряжением DC + и JD + укороченная перемычка, DC-и JD-укороченная с перемычкой, это такое же напряжение между пусковым терминалом и реле управления терминалом Выбор режима пускового механизма высокого и низкого уровня. Соединение перемычки и l-штифта, в штифте-это пусковая Перемычка низкого уровня и h-контактное соединение, в штифте-триггер высокого уровня Нормально закрытый штырь (NC): Нормально закрытый штырь реле Общий штифт (COM): реле общего штифта Нормально открытый штырь (нет): нормально открытый штырь реле Номинальный ток интерфейса 16A 12В 30A 1-канальный релейный модуль с оптомуфтой H/L Уровень Тригер 30A релейный модуль, нормально открытый интерфейс Максимальная нагрузка: AC 250 В/30A, DV 30 В/30A Изоляция оптической муфты, способность к вождению сильна, стабильная производительность; ток триггера составляет 5 мА Модуль может быть установлен на высоком уровне или на низком уровне с помощью перемычки Индикатор питания (зеленый), индикатор состояния реле (красный) Размер модуля: 50 мм * 33 мм * 24 мм   Технические параметры:   Версия напряжения: 12 В Статический ток: 5 мА Рабочий ток: 80 мА Ток триггера: 2-4 мА   Характеристики интерфейса модуля:   DC +: источник питания постоянного тока с положительным полюсом DC-: DC источник питания отрицательный полюс В: сигнальный пусковой штифт JD +: реле управления напряжением JD-: реле управления отрицательным напряжением DC + и JD + укороченная перемычка, DC-и JD-укороченная с перемычкой, это такое же напряжение между пусковым терминалом и реле управления терминалом Выбор режима пускового механизма высокого и низкого уровня. Соединение перемычки и l-штифта, в штифте-это пусковая Перемычка низкого уровня и h-контактное соединение, в штифте-триггер высокого уровня Нормально закрытый штырь (NC): Нормально закрытый штырь реле Общий штифт (COM): реле общего штифта Нормально открытый штырь (нет): нормально открытый штырь реле 24В 30A 1-канальный релейный модуль с оптомуфтой H/L Уровень Тригер 30A релейный модуль, нормально открытый интерфейс Максимальная нагрузка: AC 250 В/30A, DV 30 В/30A Изоляция оптической муфты, способность к вождению сильна, стабильная производительность; ток триггера составляет 5 мА Модуль может быть установлен на высоком уровне или на низком уровне с помощью перемычки Индикатор питания (зеленый), индикатор состояния реле (красный) Размер модуля: 50 мм * 33 мм * 24 мм   Технические параметры:     Версия напряжения: 24 В Статический ток: 5 мА Рабочий ток: 50 мА Ток триггера: 2-4 мА   Характеристики интерфейса модуля:   DC +: источник питания постоянного тока с положительным полюсом DC-: DC источник питания отрицательный полюс В: сигнальный пусковой штифт JD +: реле управления напряжением JD-: реле управления отрицательным напряжением DC + и JD + укороченная перемычка, DC-и JD-укороченная с перемычкой, это такое же напряжение между пусковым терминалом и реле управления терминалом Выбор режима пускового механизма высокого и низкого уровня. Соединение перемычки и l-штифта, в штифте-это пусковая Перемычка низкого уровня и h-контактное соединение, в штифте-триггер высокого уровня Нормально закрытый штырь (NC): Нормально закрытый штырь реле Общий штифт (COM): реле общего штифта Нормально открытый штырь (нет): нормально открытый штырь реле     В комплект входит:     1 x релейный модуль 5 В/12 В/24 В
